Επαναληψεις

[abcd]

Απάντηση: Re: Απάντηση: Re: Επαναληψεις

Έχασα το λινκ:141:

Πήγαινε ιστορικό-->πρόσφατα κλεισμένες καρτέλες:136:



[ΑΝΔΡΕΑΣ Κ.]

Απάντηση: Επαναληψεις

Αφού μεταβάλλεται η ποσότητα λευκού και το χρώμα και ο κορεσμός, να υποθέσω πως ο ρυθμός αυτός δεν είναι σταθερός;

Σωστα!
Γι' αυτο ειπα "μαξιμουμ"



[gstriftos]

Re: Απάντηση: Επαναληψεις

Και δεν μου λες, ολα αυτα σε ενα δευτερολεπτο?
Μπορεις να το συλλαβεις?

http://www.opsysconsult.com/pdfs/PhotonikIntl2006_DLP.pdf
:111:

DMD's are currently able to display 10.000-15.000 binary information frames each second

Tι λές τώρα....



[abcd]

Απάντηση: Επαναληψεις

Και δεν μου λες, ολα αυτα σε ενα δευτερολεπτο?
Μπορεις να το συλλαβεις?

Εντάξει αυτό, άντε να το συλλάβουμε.

Αυτό που δεν συλλαμβάνεται με τίποτα είναι το μέγεθος του DMD.

Μέσα σε μέγεθος 0,7 της ίντσας, υπάρχουν 1920χ1080=2.073.600

μικροκαθρέπτες με τα μοτεράκια τους:111:



[ΒΟΥΤ]

Απάντηση: Επαναληψεις

Ελπίζω πάντως όλη η συζήτηση να μην αποσκοπεί στο να αποδείξει την ανωτερότητα της τεχνολογίας DLP , την δυσκολία υλοποίησης της και άρα να δικαιολογεί την αυξημένη τιμή της...



[abcd]

Απάντηση: Επαναληψεις

Ελπίζω πάντως όλη η συζήτηση να μην αποσκοπεί στο να αποδείξει την ανωτερότητα της τεχνολογίας DLP , την δυσκολία υλοποίησης της και άρα να δικαιολογεί την αυξημένη τιμή της...

Που την είδες αυξημένη την τιμή;

Έχουν περάσει από τα χέρια μου δύο DLP και τρεις LCD βιντεοπροβολείς

για να μην λες ότι είμαι κολλημένος DLPάκιας:138:



[ΑΝΔΡΕΑΣ Κ.]

Απάντηση: Επαναληψεις

Ελπίζω πάντως όλη η συζήτηση να μην αποσκοπεί στο να αποδείξει την ανωτερότητα της τεχνολογίας DLP , την δυσκολία υλοποίησης της και άρα να δικαιολογεί την αυξημένη τιμή της...

Εννοειται πως οχι.
Με την "λυση" του πρωτου ερωτηματος μπορει να ακολουθησει
ενα αλλο που να αφορα μια αλλη τεχνολογια η οτι θελετε
τελος παντων.



[abcd]

Απάντηση: Επαναληψεις

Δείτε και ένα ωραίο βίντεο για την τεχνολογία DLP.



[JL_]

Αν υποθέσουμε πως ο προβολέας μας έχει βάθος χρώματος 30 bit (1024 αποχρώσεις ανά συνιστώσα) και χρωματικό τροχό 3 περιοχών σε μονή ταχύτητα, ενώ δεν χρησιμοποιεί την τεχνολογία smooth picture, τότε:

Για να περιγράψει το χρώμα και για τις τρεις συνιστώσες, θα πρέπει το DMD μας να μπορεί να δώσει 1024 διαφορετικές τιμές φωτεινότητας επί 3 για κάθε καρέ από τα 60 (εφόσον είμαστε σε 60 Hz). Για την περιγραφή των διαφορετικών τιμών φωτεινότητας, το τσιπ μας οδηγείται με PWM, διαθέτοντας ο κάθε καθρέφτης το δικό του στοιχείο μνήμης RAM, ενώ χρησιμοποιείται η μέθοδος των δυαδικών υποπεδίων. Αυτό σημαίνει, πως για να έχουμε 1024 διακριτές τιμές φωτεινότητας, θα πρέπει να έχουμε τουλάχιστον 10 υποπεδία, με τις ακόλουθες χρονικές περιόδους "ανοιχτού" καθρέφτη:

SF1: 1/1024 Τ
SF2: 2/1024 Τ
SF3: 4/1024 Τ
SF4: 8/1024 Τ
SF5: 16/1024 Τ
SF6: 32/1024 Τ
SF7: 64/1024 Τ
SF8: 128/1024 Τ
SF9: 256/1024 Τ
SF10: 512/1024 Τ

Αν θέλουμε τη μέγιστη φωτεινότητα, θα επιλεγούν και τα 10 υποπεδία, οπότε ο καθρέφτης θα μείνει ανοιχτός για όλη την διάρκεια της περιόδου, αν θέλουμε μηδέν φωτεινότητα, δεν θα επιλεγει κανένα υποπεδίο για την περίοδο, οπότε ο καθρέφτης θα μείνει κλειστός. Για όλες τις ενδιάμεσες τιμές, ανάλογα με τους συνδυασμούς των 10 υποπεδίων, μπορούν να περιγραφούν 1022 ακόμα διακριτές τιμές φωτεινότητας.

Βλέπουμε λοιπόν, πως η μέγιστες κινήσεις που μπορεί να κάνει ο καθρέφτης κατά την διάρκεια περιγραφής της μίας συνιστώσας, είναι 10, 5 προς το φως και 5 από το φως, εφόσον επιλεχτούν τα μισά ενδιάμεσα υποπεδία.

Άρα, για να περιγραφεί χρωματικά πλήρες το 1 Hz, θέλουμε 10 κινήσεις επί 3 συνιστώσες ίσον 30 κινήσεις των καθρεφτών. Και επειδή είμαστε στα 60 Hz, 30 χ 60 = 1800 μέγιστες κινήσεις καθρεφτών το δευτερόλεπτο ανά εικονοστοιχείο για την διάταξη που περιγράφηκε.

Αν τώρα το DMD μας είναι τεχνολογίας smoothpicture, οι κινήσεις των καθρεφτών διπλασιάζονται. Επίσης, οι 1024 διακριτές τιμές, μπορούν να περιγραφούν με περισσότερα από 10 υποπεδία, προς καταπολέμιση του φαινομένου dynamic false contours, οπότε εκεί το νούμερό μας θα μεγαλώσει κι άλλο...



[ΑΝΔΡΕΑΣ Κ.]

Απάντηση: Re: Επαναληψεις

Αν τώρα το DMD μας είναι τεχνολογίας smoothpicture, οι κινήσεις των καθρεφτών διπλασιάζονται. Επίσης, οι 1024 διακριτές τιμές, μπορούν να περιγραφούν με περισσότερα από 10 υποπεδία, προς καταπολέμιση του φαινομένου dynamic false contours, οπότε εκεί το νούμερό μας θα μεγαλώσει κι άλλο...

5.000 , να το αφησω?:126:

(παρεπιπτοντως για ακομα μια φορα εδωσες ρεστα)



[Petros_Dalipis]

Re: Απάντηση: Επαναληψεις

Μέσα σε μέγεθος 0,7 της ίντσας, υπάρχουν 1920χ1080=2.073.600

μικροκαθρέπτες με τα μοτεράκια τους:111:

Θα θελες.......

Μερικα τσιπς της Texas Instruments περιεχουν τα μισα καθρεφτακια και κανουν κομπινα ετσι ωστε καθε καθρεφτακι να απεικονιζει 2 πιξελς.

* HD2 – 1280 x 720 mirrors, no wobulation is used to produce a resolution of 720p with a 1500:1 contrast ratio.
* HD3 – 640 x 720 mirrors, wobulation is used to produce a resolution of 720p with a 2000:1 contrast ratio.
* HD2+ - 1280 x 720 mirrors, no wobulation is used to produce a resolution of 720p with a 2500:1 contrast ratio.
* HD4 - 640 x 720 mirrors, wobulation is used to produce a resolution of 720p with a 2500:1 contrast ratio.
* xHD4 - 960 x 1080 mirrors, wobulation is used to produce a resolution of 1080p with a 10,000:1 contrast ratio.

Πηγη:

Μερικα αλλα σημερινα οντως εχουν 2 εκατομμυρια καθρεφτακια.

Αλλοι λενε πανω απο 1000 κινησεις το δευτερολεπτο, αλλοι 15000 κινησεις. Μαλλον εξαρταται απο τον κατασκευαστη.



[abcd]

Απάντηση: Re: Επαναληψεις

Αν τώρα το DMD μας είναι τεχνολογίας smoothpicture, οι κινήσεις των καθρεφτών διπλασιάζονται. Επίσης, οι 1024 διακριτές τιμές, μπορούν να περιγραφούν με περισσότερα από 10 υποπεδία, προς καταπολέμιση του φαινομένου dynamic false contours, οπότε εκεί το νούμερό μας θα μεγαλώσει κι άλλο...

Δηλαδή μέχρι πόσο μπορεί να φθάσει;



[JL_]

Re: Απάντηση: Re: Επαναληψεις

5.000 , να το αφησω?:126:

Μάλλον 5040 θέλεις να πεις, Ανδρέα... :138:

Αν και δεν μπορώ να το επιβεβαιώσω αυτό το νούμερο αυτή τη στιγμή, είναι αυτό που αντιστοιχεί σε μονότσιπο, άνευ smoothpicture, αν δουλευτεί με 28 υποπεδία, τα οποία βρίσκουν συνήθη εφαρμογή στα 10μπιτα πάνελ Plasma... :126:

@Petros_Dalipis: Αυτά που αναφέρεις είναι ακριβώς τα DMD τεχνολογίας smoothpicture. Διαθέτουν τα μισά εικονοστοιχεία σε διαγώνια τοποθέτηση και απέναντι από το τσιπ υπάρχει ένα παλλόμενο κάτοπτρο που μετατοπίζει την εικόνα δεξιά αριστερά για να συμπληρώνει τα ενδιάμεσα εικονοστοιχεία, χρησιμοποιώντας τον μισό αριθμό μόνο...



[Petros_Dalipis]

Αυτοι οι συμβιβασμοι μας φαγανε..... βαλε εκειπερα 2 εκατομμυρια εικονοστοιχεια, τι πας και κανεις αλχημειες......
Διαβασα οτι η εικονα που δινουν τα τσιπ με την παραπανω τεχνολογια, δεν εχει τοσο μεγαλη ευκρινεια.



[JL_]

Είναι λίγο απαλοί (sic), εξ ου και το "smoothpicture"... :143:

Μερικά χρονάκια ακόμα υπομονή για να λήξουν οι πατέντες της TI και ο τρίτσιπος DLP του χιλιάρικου θα αποτελεί πραγματικότητα (αν δεν τον προλάβουν τα 120" πανιά OLED :138: )



[ΒΟΥΤ]

Απάντηση: Re: Επαναληψεις

Είναι λίγο απαλοί (sic), εξ ου και το "smoothpicture"... :143:

Μερικά χρονάκια ακόμα υπομονή για να λήξουν οι πατέντες της TI και ο τρίτσιπος DLP του χιλιάρικου θα αποτελεί πραγματικότητα (αν δεν τον προλάβουν τα 120" πανιά OLED :138: )

Πραγματικά σε ευχαριστούμε για όλα αυτά που κάνεις και μας ανοίγεις τα μάτια σε όλα τα επίπεδα. Συγχαρητήρια!!!



[JL_]

Re: Απάντηση: Re: Επαναληψεις

(παρεπιπτοντως για ακομα μια φορα εδωσες ρεστα)

Πραγματικά σε ευχαριστούμε για όλα αυτά που κάνεις και μας ανοίγεις τα μάτια σε όλα τα επίπεδα. Συγχαρητήρια!!!

Υπερβάλετε, αλλά σας ευχαριστώ...

Λοιπόν, στο θέμα μας τώρα...

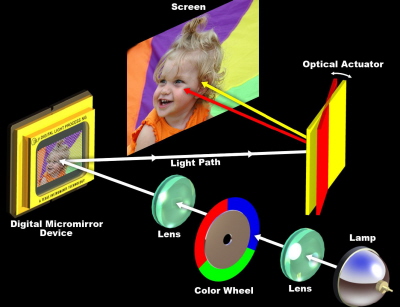

Το πανελάκι DMD με τη διαγώνια διάταξη με τον παλλόμενο καθρέφτη ακίνητο:

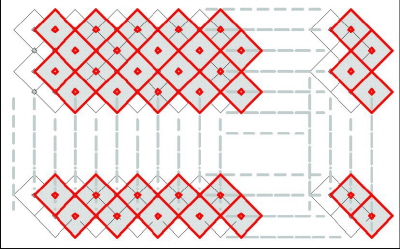

Το πανελάκι DMD με τη διαγώνια διάταξη με τον παλλόμενο καθρέφτη σε λειτουργία:



[ΠΑΝΑΓΙΩΤΗΣ ΒΟΓΙΑΤΖΑΚΗΣ]

Απάντηση: Re: Επαναληψεις

5.000 , να το αφησω?:126:

(παρεπιπτοντως για ακομα μια φορα εδωσες ρεστα)

Ο Γιάννης (JL) έχει πολύ μεγάλο και βαθύ τεχνικό υπόβαθρο, νομίζω ότι αυτό είναι ηλίου φαεινότερο! :107:

Χαίρομαι αφάνταστα που συμμετέχει στη παρέα μας και μας διαφωτίζει με τις γνώσεις του πάνω στα τεχνικά θέματα... :126:

Παρεπιπτόντως Γιάννη, μιας και το ανέφερες, έχει καμία σχέση το dynamic false contour του τσιπ DMD με το φαινόμενο του false contouring, έτσι όπως εκδηλώνεται αυτό στην προβαλλόμενη εικόνα; Είναι το ίδιο πράγμα ή πρόκειται για κάτι διαφορετικό;

Και όσον αφορά ειδικά τους προβολείς DLP, το φαινόμενο του false contouring εκδηλώνεται περισσότερο και σε εντονότερο βαθμό όπως υποψιάζομαι ή εκδηλώνεται το ίδιο και στις υπόλοιπες τεχνολογίες προβολής;...



[Μελίδης Μιχάλης]

Απάντηση: Επαναληψεις

Αν δεν κάνω λάθος ανάλογα με την ταχύτητα του τροχού, αλλάζει και η ταχύτητα των μικροκαθρεπτών.

Υποτίθεται ότι ένας τροχός π.χ. 5 περιοχών (χρωμάτων) και 4Χ ταχύτητας, καθώς γυρνάει σε μια πλήρη περιστροφή κάθε χρώμα που έρχεται μπροστά στο τσιπάκι DMD κάποια καθρεπτάκια κινούνται και παίρνουν θέση οn για να δείξουν το ανάλογο χρώμα.
Στο επόμενο χρώμα κάποια άλλα κινούνται για να δείξουν κι αυτά το ανάλογο.

4Χ ταχύτητα σημαίνει ότι ο χρωματικός τροχός παίρνει 200 στροφές το δευτερόλεπτο (50 ΗΖ επί 4)
Αυτό επί 5 περιοχές σημαίνει 1000 ανά δευτερόλεπτο.
Άρα και τα καθρεπτάκια κινούνται με 1000 ανοιγοκλεισίματα το δευτερόλεπτο.
Δηλ. 60000 το λεπτό.
Έτσι δεν είναι ή κάνω λάθος;



[ΑΝΔΡΕΑΣ Κ.]

Απάντηση: Επαναληψεις

Περιμενοντας να δω την επομενη ερωτηση απο εσας ας προχωρησουμε
σε κατι απλο

Ερωτηση

Τι μετραμε χρησιμοποιωντας το παρακατω πατερν?
