ΚΑΤΑΣΚΕΥΗ ΗΧΕΙΩΝ

[man25xx]

Καλησπερα καινουριος εδω με θεμα ισως κουραστικο για αλλους - κατασκευη ηχειων- ειχα παρει πριν 3 χρονια 4 woofer tonsil με χαρακτηριστικα 20/60/15 αν κσερει καποιος τι ειναι.... 20 χιλιοστων k 60watt.Τοτε ειχα κατα νου για κολωνες αλλα τωρα λογω μειωμενου χωρου δεν βγαινουν... σκεφτομαι να τα κανω με 1 woofer απλα δεν κσερω πως να αρχισω για να βγαλω καμπινα με τι tweeter k cross. 2 δρομων λεω να τα κανω.Παρακαλω πολλυ τα φωτα σας....... Γιαννης.



[Μιχαλης Σπερτος]

Καλησπερα καινουριος εδω με θεμα ισως κουραστικο για αλλους - κατασκευη ηχειων- ειχα παρει πριν 3 χρονια 4 woofer tonsil με χαρακτηριστικα 20/60/15 αν κσερει καποιος τι ειναι.... 20 χιλιοστων k 60watt.Τοτε ειχα κατα νου για κολωνες αλλα τωρα λογω μειωμενου χωρου δεν βγαινουν... σκεφτομαι να τα κανω με 1 woofer απλα δεν κσερω πως να αρχισω για να βγαλω καμπινα με τι tweeter k cross. 2 δρομων λεω να τα κανω.Παρακαλω πολλυ τα φωτα σας....... Γιαννης.

Καλωσορισες

- Ποσα Ωμ ειναι το καθε μεγαφωνο ?
- Το 15 στον τυπο του μεγαφωνου μηπως ειναι τα Ωμ ?
- Μηπως μπορεις να βαλεις καναδυο φωτο των μεγαφωνων ?
- Ή ενα λινκ ?
- Τι θα ελεγες για χρηση 2 γουφερ και ενος τουιτερ ανα Ηχειο σε διαταξη D' Apollito (γουφερ-τουιτερ-γουφερ).



[man25xx]

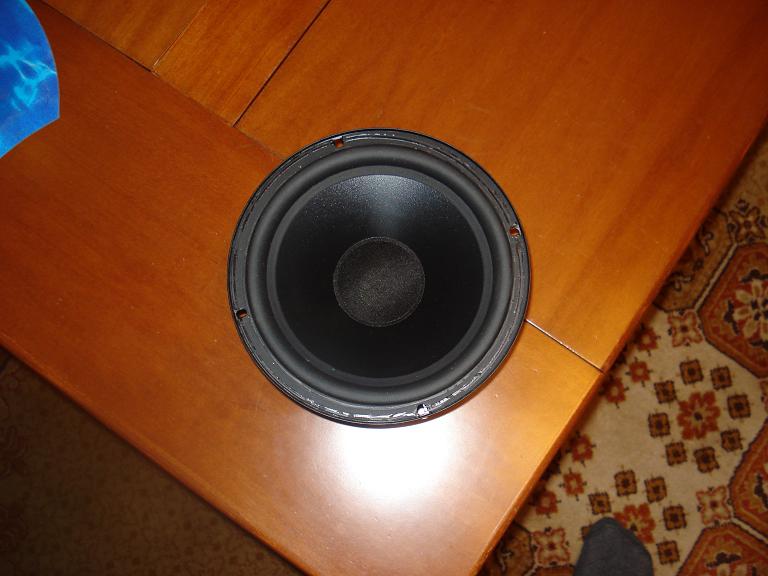

einai 8 ohm opws fenetai k stin fwto opws episis fenetai oti pasxw apo xwro gia kampina me 2 woofer. stin ousia ixeio gia rafi thelw na kanw alla dynato.



[man25xx]

a! k to sxetiko link me ta stoixeia megafwnou http://tonsilspeakers.com/products_frame.htm



[Σπύρος Μπλάτσιος]

Απάντηση: ΚΑΤΑΣΚΕΥΗ ΗΧΕΙΩΝ

Λοιπόν με μερικούς πρόχειρους υπολογισμούς με το Unibox έχουμε τα ακόλουθα...

Όγκος κουτιού 220λίτρα με 1 Bass reflex διαμέτρου 10cm και μήκους 11cm και φυσικά με μπόλικο γέμισμα με μαλλί μέσα στο ηχείο δίνουν καλά αποτελέσματα.

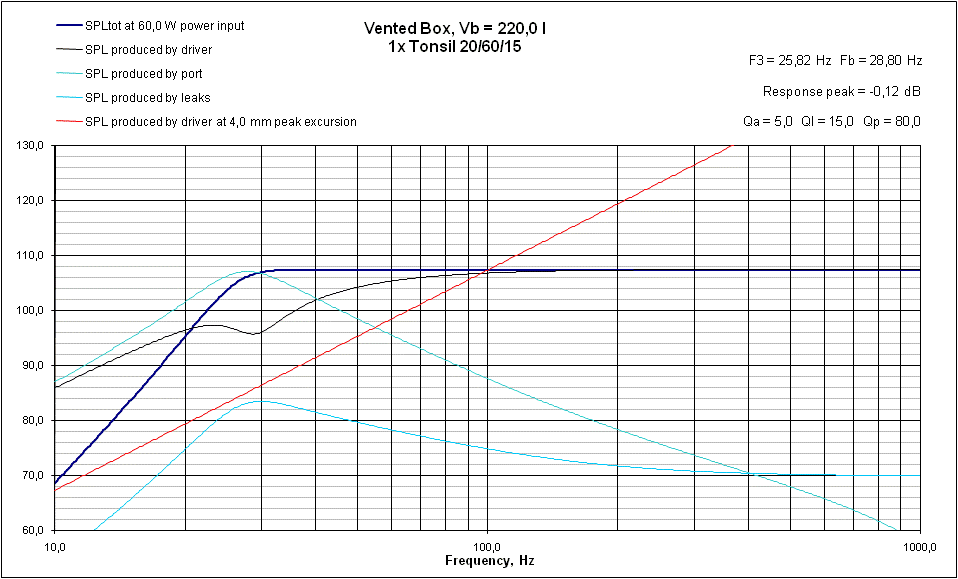

Απόκριση συχνότητας

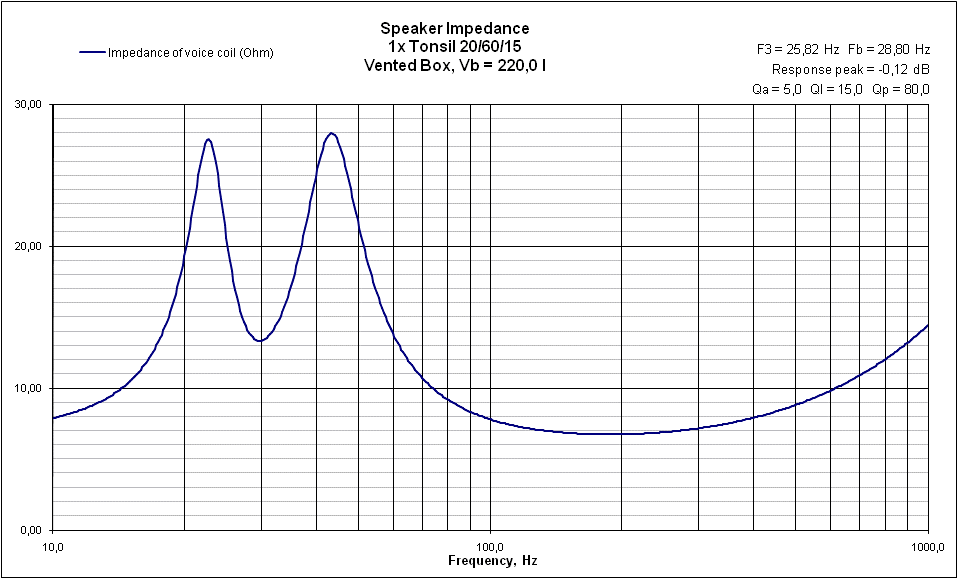

Εμπέδηση ηχείου

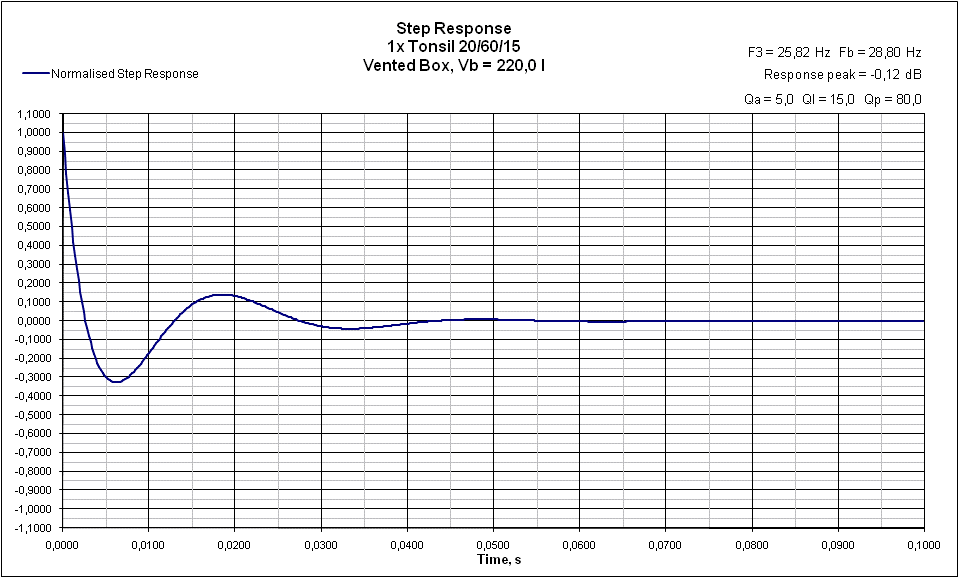

Βηματική απόκριση....



[Σπύρος Μπλάτσιος]

Απάντηση: ΚΑΤΑΣΚΕΥΗ ΗΧΕΙΩΝ

Επίσης να αναφέρω ότι ο συντονισμός της οπής του Bass Reflex είναι περίπου στα 2,5KHz ενώ οι απαιτήσεις σε ρεύμα (προσοχή χωρίς το crossover!!!) δεν ξεπερνούν τα 5A.



[Μιχαλης Σπερτος]

Re: Απάντηση: ΚΑΤΑΣΚΕΥΗ ΗΧΕΙΩΝ

Επίσης να αναφέρω ότι ο συντονισμός της οπής του Bass Reflex είναι περίπου στα 2,5KHz

Kατι δεν ειναι σωστο εδω.
Ο συντονισμος του Bass Reflex port πρεπει να ειναι γυρω στους 34 Ηz, οσο περιπου το Fs του μεγαφωνου. Σπυρο, ηδη δινεις Fb= 28.8 Ηz

ενώ οι απαιτήσεις σε ρεύμα (προσοχή χωρίς το crossover!!!) δεν ξεπερνούν τα 5A.

Θα επανελθω με προταση για καμπινα Bass reflex της ταξης των 30-40 λιτρων, και τυπικο κροσοβερ.

Το μεγαφωνο αυτο με Qts = 0.53 καλει μαλλον για κλειστη καμπινα, αλλα με λιγη προσοχη θα δουλεψει ωραια και σε Bass reflex.

Θα χρειαστει ελαχιστο ή καθολου υλικο αποσβεσης.
Μονο αντιανακλαστικο υλικο (τυπου ρικοφον), στα τοιχωματα.

Kαμμια προτιμηση σε συγκεκριμενο τουιτερ ή συγκεκριμενο κατασκευαστη τουιτερ ???

Κριτηριο επιλογης τουιτερ : να εχει Fs μεχρι 800 Hz, (το πολυ 1000 Hz), για να κοπει γυρω στους 2.5 ΚΗz.
Που σημαινει οτι δεν θα ειναι απο τα φτηνοτερα.
Δες τι υπαρχει σε VISATON.



[Μιχαλης Σπερτος]

Eνα tweeter που θα ταιριαζε ειναι αυτο

http://www.visaton.com/en/high_end/mt_kalotten/g50ffl_8.html

Στου Βενιερη - Περιστερι
http://www.xenophonvenieris.gr/

Επισης απο VIFA D27TG45-06



[Σπύρος Μπλάτσιος]

Απάντηση: ΚΑΤΑΣΚΕΥΗ ΗΧΕΙΩΝ

Kατι δεν ειναι σωστο εδω.
Ο συντονισμος του Bass Reflex port πρεπει να ειναι γυρω στους 34 Ηz, οσο περιπου το Fs του μεγαφωνου. Σπυρο, ηδη δινεις Fb= 28.8 Ηz

Fb είναι ο συντονισμός του κουτιού του Bass Reflex. Εννοώ τον ιδιοσυντονισμό της σωλήνας του Bass Reflex...

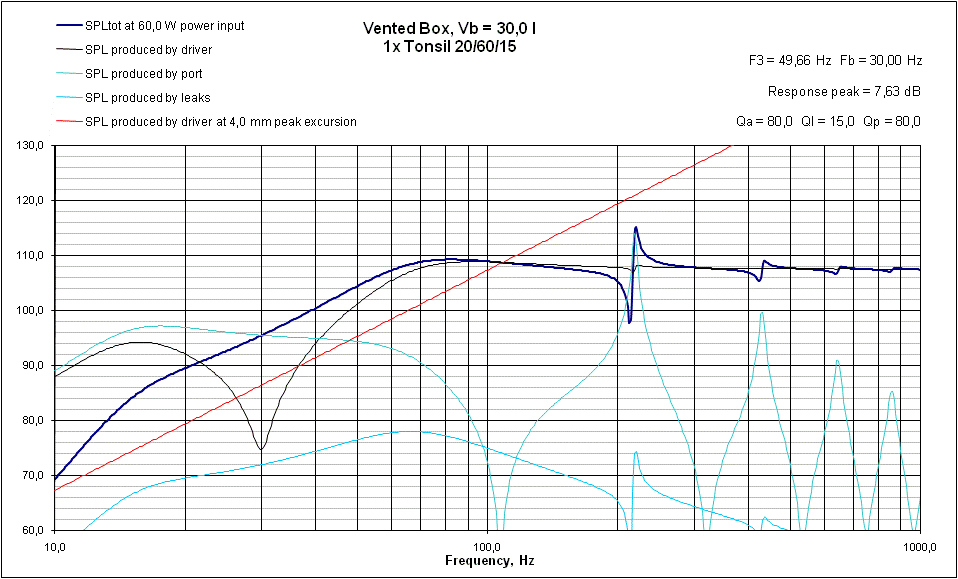

με 30 λίτρα καμπίνα βγαίνουν κάτι περίεργα αποτελέσματα...



[Σπύρος Μπλάτσιος]

Απάντηση: ΚΑΤΑΣΚΕΥΗ ΗΧΕΙΩΝ

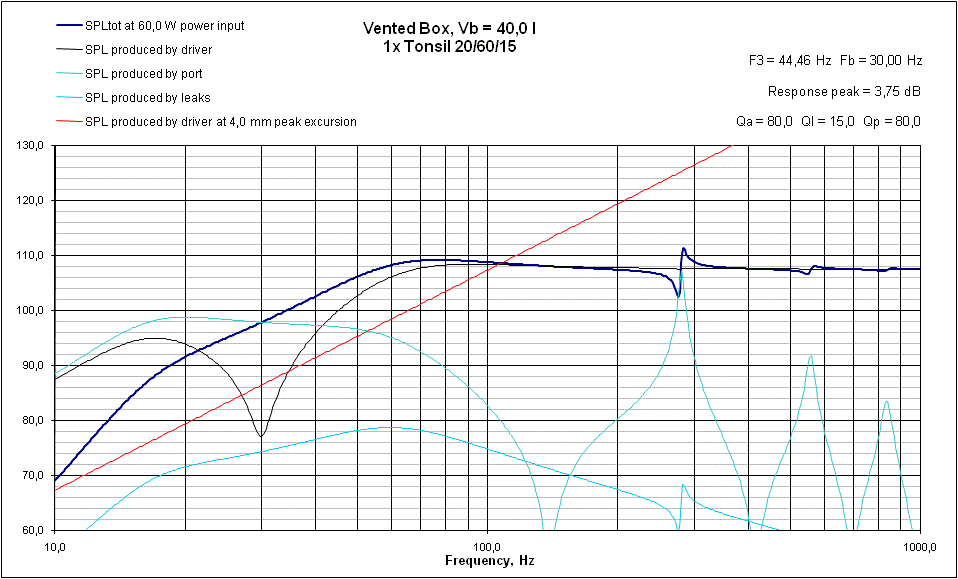

Στα 40 λίτρα κάπως στρώνουν τα πράγματα αλλά όχι αρκετά...



[Μιχαλης Σπερτος]

Kαποιο λακο εχει η φαβα(=SPL produced by the driver).
Αληθεια που βρηκες την SPL curve του συγκεκριμενου μεγαφωνου ?? Επισης την IMPEDANCE curve ??
Δωσε το λινκ με αυτες τις καμπυλες.
Εξαλλου η ιδιοσυχνοτητα συντονισμου του αυλου ειναι αυτη που οριζει και την συχνοτητα συντονισμου της καμπινας για δεδομενο ογκο καμπινας.
Οι διαστασεις του αυλου που εδωσες για το αρχικο κουτι των 220 λιτρων φαινονται ρεαλιστικες.



[Μιχαλης Σπερτος]

Ηπροταση μου για καμπινα για ενα 20/60/15 ειναι
Καθαρος εσωτερικος ογκος = 28 λιτρα
Διαμετρος αυλου Bass Reflex = 6 cm
Μηκος αυλου = 19 cm
Προκυπτει Fb = 34 Hz
Επισης προκυπτει οτι η Μεγιστη ταχυτητα του αερα μεσα απο τον αυλο ειναι μικροτερη απο 3.5m/sec @ 30 Hz. Πραγμα αποδεκτο ως λιγοτερο του 1/100 της ταχυτητας του Ηχου

Εαν θελεις ετοιμο αυλο BR υπαρχει και ειναι αυτος

http://www.visaton.com/en/chassis_zubehoer/zubehoer/145.html

Δεν χρειαζεται καν κοψιμο.
Πωλειται εδω

http://www.xenophonvenieris.gr/

Προσδιορισε τουιτερ και θα επιστρεψω με κροσοβερ.



[man25xx]

eyxaristw polly olous giatis politimes plirofories. skeftika extes gia to megalo egxeirima projectora pani k kolwnes,tha sxediasw to xwro mipws k den einai kalo to apotelesma k einai to kostos arketo na riskarw k na min paizei i fainetai kala. gia arxi to pani pws paei ypsos k fardos? analoga me ton provolea? ti na proseksw stin meleti?
