Κατασκευή rack hifi

Συζήτηση στο φόρουμ 'DIY AUDIO' που ξεκίνησε από το μέλος Νίκος Σταθόπουλος, στις 21 Μαϊου 2019.

  1. Νίκος Σταθόπουλος

    Εγγραφή:
    6 Μαρτίου 2019
    Μηνύματα:
    902
    Likes:
    1.334
    Καλημέρα ( και χρόνια πολλά στους εορτάζοντες! )

    Ανοίγω δικό μου θέμα για να μη κάνω πειρατία σε άλλα παρόμοια θέματα.
    Απο καιρό θέλω να φτιάξω ένα δικό μου ρακ για το σύστημά μου καθώς μέχρι τώρα το καημένο κατοικοεδρεύει πάνω στα ντουλάπια του σύνθετου, κάτι που δεν είναι πρακτικό απο πολλές απόψεις. Πέραν της αισθητικής, ο τελικός δεν αερίζεται επαρκώς ( ευτυχώς δεν έχει διαμαρτυρηθεί ακόμα, αλλά προσέχουμε για να έχουμε ), τα καλώδια απο πίσω είναι χύμα και ανακατεμένα ( υποθέτω, όχι και ό,τι καλύτερο για τον ήχο να είναι μπλεγμένα καλώδια ήχου και ρεύματος, συν τα ψηφιακά ) και θα ήθελα να ασχοληθώ λίγο και με τους κραδασμούς που παίρνουν τα μηχανήματα.
    Σαν υλικό για τον σκελετό, αρχικά σκεφτόμουν τη πεπατημένη του ξύλου ( εύκολη λύση, μπορώ να το διαχειριστώ αρκετά εύκολα και σχετικά οικονομική ) αλλά πρόσφατα έπεσα πάνω στα ρακς της Adona η οποία τα φτιάχνει με εξιλασμένο αλουμίνιο ( το λέω σωστά? ), σαν τις βέργες που χρησιμοποιούνται για τη κατασκευή diy cnc μηχανημάτων.

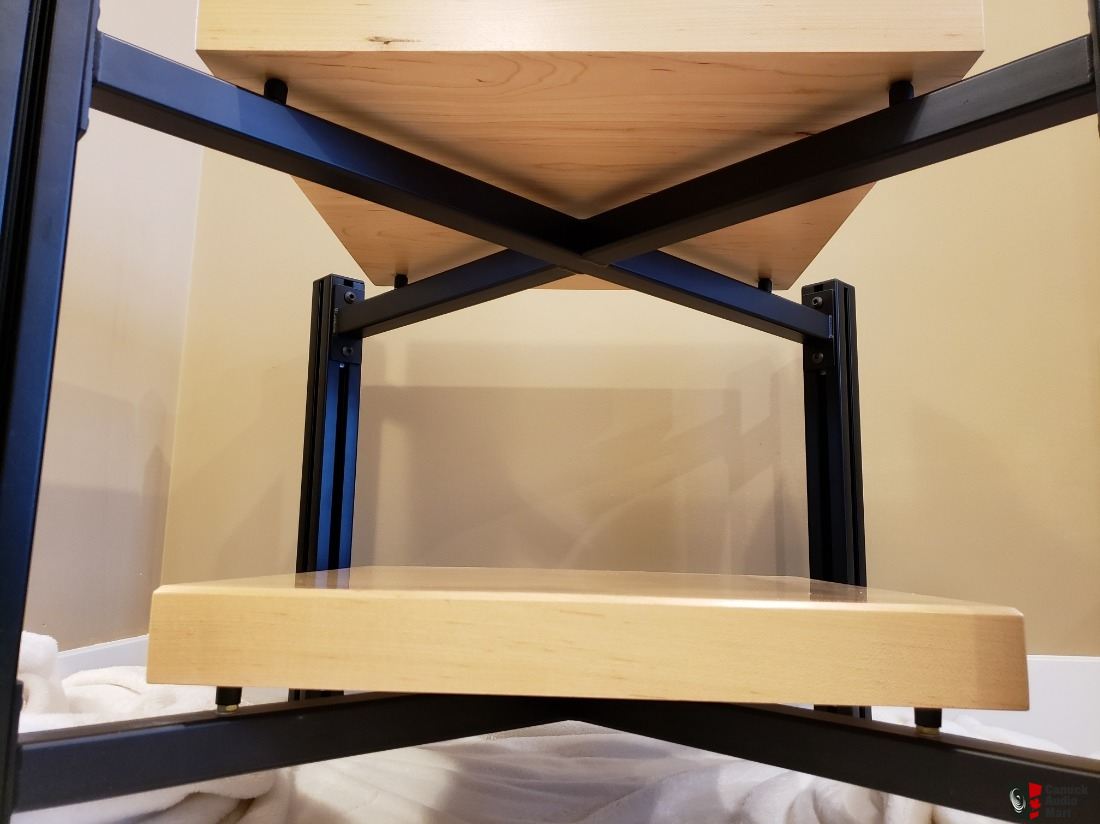

    Σκέφτομαι κάτι σαν αυτό:

    [​IMG]

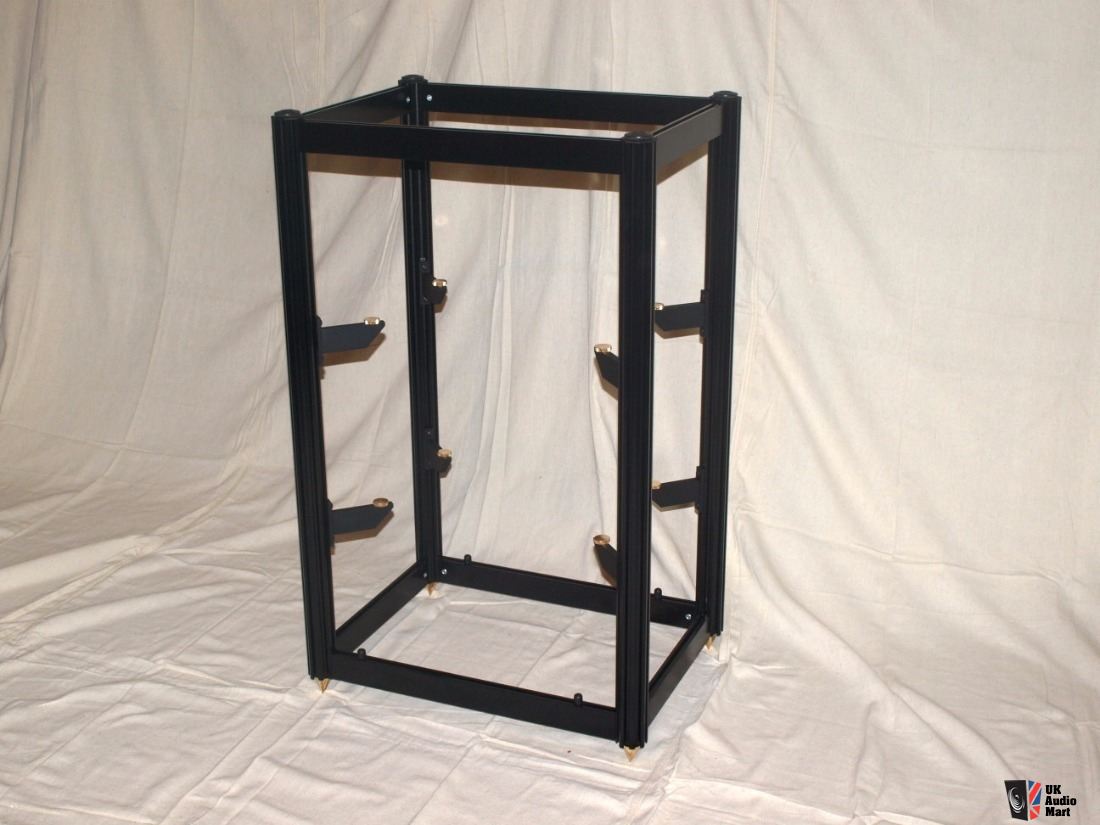

    ή κάτι τέτοιο:
    [​IMG]

    αν και θα χρειαστεί μηχανουργός να μου φτιάξει τα οριζόντια.

    Ο λόγος που το σκέφτομαι για το αλουμίνιο είναι το μικρό βάρος και η εύκολη παραμετροποίηση του ρακ.
    Δεν ξέρω όμως πως θα συμπεριφερθεί το αλουμίνιο ως προς τους κραδασμούς και εδώ είναι η πρώτη απορία που όποιος έχει τη γνώση, θα ήθελα να μου λύσει. Ποια είναι η συμπεριφορά του αλουμινίου σε σχέση με το ξύλο ( π.χ. καδρόνι 4χ4 εκ. ) ή το σίδερο.
    Στη συνέχεια, η στήριξη του ίδιου του ρακ όσο και των ραφιών πάνω στο ρακ. Μου φαίνεται ενδιαφέρουσα η υλοποίηση της φωτογραφίας όπου τα ράφια πατάνε πάνω σε λάστιχα, αλλά τί μπορώ να αγοράσω έτοιμο που να κάνει τη δουλειά ( άραγε να υπάρχει βίδα με "ενσωματωμένο το λάστιχο στο κεφάλι της"? ). Τί υλικό να προτιμήσω για τη στήριξη του ρακ στο πάτωμα και ποιο υλικό να προτιμήσω για τα ράφια ( εδώ μάλλον προκρίνεται το κόντρα πλακέ θαλάσσης, ίσως σε πάχος 2 εκατοστών? ). Αντί των βιδών για τα ράφια, σκεφτόμουν να τρύπαγα το ράφι στις γωνίες του και να πέρναγα βίδες μεν, οι οποίες όμως να μην είχαν επαφή με το ράφι καθώς θα έσφιγγαν λαστιχένιες ροδέλες ( βίδα, μεταλλική ροδέλα, λαστιχένια ροδέλα, ράφι, λαστιχένια ροδέλα, μεταλλική ροδέλα, παξιμάδι ). Καλή η σκέψη; Οι λύσεις που βλέπω με ράφια που πατάνε στα απο κάτω τους με ακίδες έχουν νόημα ή μπα;
    Για το πικάπ έχω μια βάση απο όνυχα πάχους τεσσάρων εκατοστών αν θυμάμαι καλά, οπότε μάλλον θα πατήσει στο επάνω ράφι με ακίδες ( είναι τρυπημένη στις γωνίες, έτοιμη για χρήση ).

    Ευχαριστώ προκαταβολικά!
    Κάθε άλλη πρόταση δεκτή, καθώς και ιδέες που διαφεύγουν της προσοχής μου.
    Auto merged
    Δεν βλέπω να ανέβηκαν οι φωτογραφίες, οπότε επισυνάπτω:
    Auto merged
    Παρέλειψα να αναφέρω ότι το ρακ σκοπεύω να το φτιάξω σε δύο τμήματα οριζόντια ( συνολικό μήκος γύρω στο ένα μέτρο ) για να μπαίνουν τα μηχανήματα δίπλα δίπλα, για να μη βγει θηρίο στο ύψος καθώς απο πάνω θα μπει η τηλεόραση, μάλλον θα βγάλω κάθετες μπάρες που πάνω τους θα τοποθετήσω την επιτοίχια βάση της τηλεόρασης ). Επομένως, ως προς τις κολώνες του επίπλου, μάλλον δεν μπορεί να υλοποιηθεί με τρία πόδια.


    Attached Files:

    • adona1.jpg
      File size:
      82,2 KB
      Προβολές:
      0
    • adona2.jpg
      File size:
      71,2 KB
      Προβολές:
      0
    kanakiani likes this.
  2. kanakiani

    Εγγραφή:
    26 Ιανουαρίου 2010
    Μηνύματα:
    1.272
    Likes:
    1.037
    Νικόλα καλημέρα. Τα υλικά σου θα είναι στράντζα για τον σκελετό, ντίζες για να φτιάξεις ακίδες, μερικά παξιμάδια για τις ντίζες-ακίδες και τα ράφια για καλύτερη αποφυγή κραδασμών να είναι από χονδρό mdf σε όποια απομίμηση ξύλου γουστάρεις. Το κάνεις σε δύο ή τρία κομμάτια (αν έχεις πολλά μηχανάκια συν κεντρικό ηχείο) για να είναι φλέξιμπολ τα οποία στημένα φαίνονται σαν ένα και η τβ θα ξεκινάει από τους 60 πόντους περίπου για να βλέπεις σωστά:)

  3. PeterMeni

    PeterMeni DIY
    Moderator

    Εγγραφή:
    21 Απριλίου 2008
    Μηνύματα:
    8.049
    Likes:
    6.991
    Το αλουμίνιο για σκελετό του ικριώματος είναι από τις καλύτερες λύσεις, βάση των ηχητικών του χαρακτηριστικών.

    Alexandros1986 likes this.
  4. Νίκος Σταθόπουλος

    Εγγραφή:
    6 Μαρτίου 2019
    Μηνύματα:
    902
    Likes:
    1.334
    Μου έκανε εντύπωση η αλήθεια είναι, πως και σε τόσο ακριβά ρακ χρησιμοποιούν αλουμίνιο. Δεν το βλέπω δηλαδή σαν κάποιο ιδιαίτερο υλικό και ήδη έχω βρει πηγή που έχει ακόμα και ενισχυμένη σειρά για αντοχή σε βάρος. Θα ζητήσω προκαταβολικά συγνώμη, αλλά μου διαφεύγει η λέξη ικρίωμα. Εννοείς τον βασικό σκελετό του ρακ ( εξωτερικές "κολώνες" και τα δεσίματα μεταξύ τους ) ή και τους σταυρούς (χιαστί ) πάνω στους οποίους θα κάθονται τα ράφια;

    Το εξ'ολοκλήρου στρατζαριστό θα μου περιόριζε κάπως την ευελιξία ( αν για παράδειγμα θέλω να μεταβάλω το ύψος των ραφιών στο μέλλον ) οπότε εάν το αλουμίνιο συμπεριφέρεται και καλύτερα ηχητικά, λέω να το προτιμήσω ( βέβαια, το αλφάδιασμα προβλέπω να είναι λίγο pain in the ass ) ίσως με στρατζαριστό το εσωτερικό χιαστί?

    Μετά, μπερδεύομαι πολύ με τη στήριξη τόσο του ίδιου του ρακ, όσο και των ραφιών. Δεν έχω καταλάβει πότε χρησιμοποιούμε ακίδες και πότε αποσβεστικά ( π.χ. λαστιχένια ποδαράκια ). Και ενώ δεν φιλοδοξώ να πιάσω σε επιδόσεις τα ρακ κατασκευαστών, με ενδιαφέρει να προσέξω όσο μπορώ περισσότερο τις λεπτομέρειες έτσι ώστε να γίνει απο πλευράς μου ό,τι καλύτερο μου παρέχεται σαν δυνατότητα ( χωρίς βέβαια να καταφύγω σε...εξωτικές λύσεις ).

    Decembered and kanakiani like this.
  5. PeterMeni

    PeterMeni DIY
    Moderator

    Εγγραφή:
    21 Απριλίου 2008
    Μηνύματα:
    8.049
    Likes:
    6.991
    Το ικρίωμα είναι η Ελληνική λέξη για το ρακ.

    katopis, christos77 and Billyleon like this.
  6. Νίκος Σταθόπουλος

    Εγγραφή:
    6 Μαρτίου 2019
    Μηνύματα:
    902
    Likes:
    1.334
    Δεκτόν! Το έχασα στο εάν συζητούσαμε για όλο το σκελετό ή τα κάθετα μόνο. Άρα, όλα τα μεταλλικά στοιχεία απο αλουμίνιο. Ακόμα πιο φτηνό.
    Τώρα μένει να δούμε τί θα του βάλω για απόσβεση στη στήριξη, αν θα βάλω ακίδες, ελαστικά ή κάτι άλλο.

    kanakiani likes this.
  7. PeterMeni

    PeterMeni DIY
    Moderator

    Εγγραφή:
    21 Απριλίου 2008
    Μηνύματα:
    8.049
    Likes:
    6.991
    Χοντρό ράφι από σημύδα με ενδιάμεσα κάποιο αποσβεστικό και καθάρισες.

    christos77, Diylover and kanakiani like this.
  8. Νίκος Σταθόπουλος

    Εγγραφή:
    6 Μαρτίου 2019
    Μηνύματα:
    902
    Likes:
    1.334
    Ενδιάμεσα στις συνδέσεις, εννοείς; Κάτι σαν αυτό που είπα παραπάνω με τις "λαστιχένιες" ροδέλες;

    christos77 and kanakiani like this.
  9. PeterMeni

    PeterMeni DIY
    Moderator

    Εγγραφή:
    21 Απριλίου 2008
    Μηνύματα:
    8.049
    Likes:
    6.991
    Σωστό. Υπάρχουν πολλά υλικά ή και συνδυασμοί αυτών για να κάνεις <<παιχνίδι>>.

  10. Νίκος Σταθόπουλος

    Εγγραφή:
    6 Μαρτίου 2019
    Μηνύματα:
    902
    Likes:
    1.334
    Έχεις κάποιες προτάσεις για να κοιτάξω, καθώς και τους λόγους για να προτιμήσω ένα υλικό έναντι κάποιου άλλου;

  11. PeterMeni

    PeterMeni DIY
    Moderator

    Εγγραφή:
    21 Απριλίου 2008
    Μηνύματα:
    8.049
    Likes:
    6.991
    Προσωπικά θεωρώ πως δεν υπάρχουν κανόνες στην στήριξη. Πας όπως σε πάει και αναλόγως την συσκευή.
    Αν έχεις, για παράδειγμα, έναν τρανζιστοράτο ενισχυτή 30 κιλών, με λάστιχο κάτω από τα ποδαράκια του, δεν έχει νόημα να προσθέσεις κάτι, αφού λόγο βάρους δεν θα έχεις διαφορά.

    Μια δική μου εμπειρία είναι η παρακάτω:
    Πριν από σχεδόν 20 χρόνια, έφτιαξα για φίλο μου μια αντιγραφή των Wilson, watt & puppy.
    Στις ηχητικές δοκιμές χρησιμοποίησα ένα CD player της Rotel, προενισχυτή ιδιοκατασκευής μου, και τελικό έναν χεριασμένο Luxman M03.
    Αυτά πατούσαν σε ένα πολύ βαρύ, αντίκα, πάγκο εργασίας από μασίφ ξύλο 5 εκατοστών και πολύ χοντρά πόδια.
    Με το που έσκαγε δυναμικό (92,5 db ηχείο με ενισχυτή 380 watts στα 4 Ωμ καταλαβαίνεις) ο ήχος διακόπτονταν.
    Νόμιζα πως κλείνει η προστασία του ενισχυτή, αλλά δεν ήταν αυτό. Με τα πολλά βρήκα πως χοροπηδούσε το δισκάκι μέσα στο συρτάρι του CD player. Τοποθέτησα τέσσερα ποδαράκια από κάτι σαν σφουγγάρι στα πόδια του CD και το πρόβλημα λύθηκε.

    #11 PeterMeni, 22 Μαϊου 2019
    Last edited: 22 Μαϊου 2019
  12. Μελίδης Μιχάλης

    Μελίδης Μιχάλης Πρόεδρος ΕΒΒΕ

    Εγγραφή:
    27 Νοεμβρίου 2005
    Μηνύματα:
    25.881
    Likes:
    13.258
    Άρα δεν ήταν καλό το CD player!! :laugh:

    christos77 and PeterMeni like this.
  13. Νίκος Σταθόπουλος

    Εγγραφή:
    6 Μαρτίου 2019
    Μηνύματα:
    902
    Likes:
    1.334
    Έπρεπε να δοκιμάσεις άλλα καλώδια. :p

    Εσύ γιατρέ μου τί προτείνεις που το έχεις και με τις κατασκευές; Όχι ότι αμφισβητώ τις απόψεις των προλαλησάντων, αλλά μήπως έχεις να προσθέσεις κάτι. Αν ήμασταν στην ίδια πόλη, δεν θα άνοιγα θέμα, θα ερχόμουν και θα το φτιάχναμε, αλλά...
    Auto merged
    Υ.Γ. έχω βρει πηγή για τα προφίλ αλουμινίου και σε σχετικά καλή τιμή, χωρίς φύρα ( κόβουν στις διαστάσεις που θέλω δηλαδή ).

    christos77 likes this.
  14. Μελίδης Μιχάλης

    Μελίδης Μιχάλης Πρόεδρος ΕΒΒΕ

    Εγγραφή:
    27 Νοεμβρίου 2005
    Μηνύματα:
    25.881
    Likes:
    13.258
    Εγώ φτιάχνω διάφορα ρακ από σίδερο.
    Με ηλεκτροκόλληση, όχι βιδωτά τα κομμάτια. Μόνιμα.
    Αν είναι με παχύ κοιλοδοκό και τα γεμίσουμε με άμμο είναι ότι καλύτερο.
    Η άμμος τα καθιστά ακουστικώς νεκρά.
    Δεν φτιάχνω ρακ από αλουμίνιο, δεν έχω φτιάξει ως τώρα και δεν ξέρω την συμπεριφορά του.

  15. Νίκος Σταθόπουλος

    Εγγραφή:
    6 Μαρτίου 2019
    Μηνύματα:
    902
    Likes:
    1.334
    Για αρχή θα πειραματιστώ με το αλουμίνιο, άλλωστε είναι αρκετά φτηνό σαν υλικό. Έχω δει κατασκευές σου και μου αρέσουν μεν, αλλά πολύ φοβάμαι ότι θα μας φάνε τα μεταφορικά.

  16. Μελίδης Μιχάλης

    Μελίδης Μιχάλης Πρόεδρος ΕΒΒΕ

    Εγγραφή:
    27 Νοεμβρίου 2005
    Μηνύματα:
    25.881
    Likes:
    13.258
    Μεγάλο λάθος και στα δύο.
    Το σίδερο είναι πιο φτηνό και τα μεταφορικά είναι ελάχιστα αν είναι με μεταφορική εταιρία και όχι κούριερ.

  17. Νίκος Σταθόπουλος

    Εγγραφή:
    6 Μαρτίου 2019
    Μηνύματα:
    902
    Likes:
    1.334
    Μια σκέψη που κάνω τώρα, να με διορθώσετε αν το πιάνω λάθος. Αφού ένα τέτοιο ρακ ( σίδερο με άμμο ) έχει τόσο καλά χαρακτηριστικά ως προς την απόσβεση δονήσεων, δεν θα ήταν καλύτερα να μη χρησιμοποιούσα ξύλο για τα ράφια και να έβαζα τα μηχανήματα ( τα κλασικού μεγέθους τουλάχιστον ) να κάθονται πάνω στο ίδιο το ρακ, πάνω σε ακίδες για παράδειγμα ή κάποιο άλλο αποσβεστικό υλικό? Με άλλα λόγια, αν το ρακ έχει τόσο καλές ιδιότητες, μήπως ένα απλό ξύλο τύπου κόντρα πλακέ ή mdf χάλαγε τη σούπα τελικά;
    Auto merged
    Και bonus απο μια τέτοια τοποθέτηση, ο καλύτερος αερισμός των μηχανημάτων, ειδικά του τελικού που όπως και να το κάνουμε, έχει ανάγκες. Αλλιώς είναι να ψύχεται απο τα πλάγια και άντε και απο πάνω, αλλιώς να ψύχεται και απο κάτω. Λέω εγώ τώρα..

    kanakiani likes this.
  18. Μελίδης Μιχάλης

    Μελίδης Μιχάλης Πρόεδρος ΕΒΒΕ

    Εγγραφή:
    27 Νοεμβρίου 2005
    Μηνύματα:
    25.881
    Likes:
    13.258
    Έχουν κατασκευαστεί κατά καιρούς ξύλινα ρακ με πολύ καλές ιδιότητες.
    Δεν μιλάω για τα απλά ξύλινα ρακ με νοβοπάν και ντίζες με ροδέλες και παξιμάδια για το δέσιμό τους.

    Ντίζα λέμε την ολόπαση βίδα του μέτρου.


  19. Νίκος Σταθόπουλος

    Εγγραφή:
    6 Μαρτίου 2019
    Μηνύματα:
    902
    Likes:
    1.334
    Αυτό με τη ντίζα το είχα φτιάξει παλιά, αλλά δεν μου άρεσε και πολύ. ΟΚ, δεν του έβαλα διακοσμητικό σωλήνα για να κρύψω τη ντίζα, αλλά έχει και πρακτικά ζητήματα ( π.χ. δεν μπορώ να έχω δύο ξεχωριστά ράφια στο ίδιο ύψος ).

  20. Petros_Dalipis

    Εγγραφή:
    31 Αυγούστου 2008
    Μηνύματα:
    7.313
    Likes:
    2.898
    Άμμο θαλάσσης βάζεις ή από οικοδομικά υλικά;
