Παθητικό κάρδιο και ότι άλλο μπορείς να κλέψεις (κλώνος dutch&dutch)

[daharis666]

απορροφητικό δίπλα στο μηντγούφερ με την διασπορά των υψηλών στη συχνότητα κροςς

όταν λες απορροφητικό δίπλα στο μιντ? εννοείς στο ''ριφλεξ'' ακύρωσης για το κάρδιο?



[toulou]

αυτή είναι 10 ιντσών....να φανταστώ ότι σε κλίμακα είναι η ίδια σε 8 ίντσες?

Ποια είναι 10 ιντσών; Τόσο ο κυματοδηγός, όσο και το μηντ του 8C είναι 8 ιντσών. Επίσης τώρα που το κοιτάζω, έχω την εντύπωση οτι το τελείωμα του κυματοδηγού προς την μπάφλα είναι πιο στρογγυλεμένο ("με το μάτι" μου πάντα) από άλλα αμιγώς OS.

όταν λες απορροφητικό δίπλα στο μιντ? εννοείς στο ''ριφλεξ'' ακύρωσης για το κάρδιο?

Ναι. Τις διαστάσεις και τις τρυπίτσες της σχισμής μπορείς να τις αντιγράψεις. Αλλά και το είδος/ποσότητα/πυκνότητα του απο πίσω αφρού παίζουν μεγάλο ρόλο, και από τα γραφόμενα το βάθος της καμπίνας επίσης. Δεν γλυτώνεις εύκολα την αλληλουχία μετρήσεων-πειραματισμών.



[daharis666]

Ποια είναι 10 ιντσών; Τόσο ο κυματοδηγός, όσο και το μηντ του 8C είναι 8 ιντσών. Επίσης τώρα που το κοιτάζω, έχω την εντύπωση οτι το τελείωμα του κυματοδηγού προς την μπάφλα είναι πιο στρογγυλεμένο ("με το μάτι" μου πάντα) από άλλα αμιγώς OS.

στον κυματοδηγό OS (Oblate Spheroid αλά Geddes) αναφέρομαι ότι τον βλέπω μόνο σε 10 ίντσες

άρα ο ίδιος σε σμίκρυνση κατ αναλογία θα είναι και για 8 ίντσες?



[niktsel]

Για την κατασκευή κάτι τέτοιου πάντως :

ATH - ST260 Sample Waveguide

Advanced Transition Horns

www.at-horns.eu

μιλούν για 13 ώρες μέχρι... μέρες, ανάλογα με το διαθέσιμο χάρντουεαρ, την επιθυμητή λεπτομέρεια και τις τεχνικές προσέγγισης της κατασκευής.

Acoustic Horn Design – The Easy Way (Ath4)

Acoustic Horn Design – The Easy Way (Ath tool) This is an associated thread for a waveguide generator called Ath (Advanced Transition Horn), version 4. Ath is a piece of software for designing waveguides and horns. At the same time it makes it possible to easily simulate their acoustic...

www.diyaudio.com

Με την προϋπόθεση οτι θελεις να φτιαξεις καποια version απο τα αρχεια που εβαλες πραγμα που σημαινει οτι θελεις μονο υπηρεσια 3d εκτυπωσης θα χρειαστεις...

Στην πρωτη περιπτωση (αυτο θα το κρινει ο ανθρωπος που θα εκτυπωσει) 3 μερες και 16μιση ωρες και κοστος υλικου 19 ευρω και στην δευτερη περιπτωση που μαλλον παιζει να ειναι οκ 1 μερα και 14μιση ωρες και θα κοστισει το υλικο γυρω στα 8 ευρω. Οποτε το κοστος δεν ειναι στην ουσια το υλικο αλλα ποσο θα "απασχολησεις" τον εκτυπωτη του αλλου.
Αυτο το πληρωνεις οχι τοσο ακριβα οσο να στο ειχε σχεδιασει κιολας αλλα το πληρωνεις .Το κακο ειναι οτι το συγκεκριμενο σχεδιο θελει και μεγαλου μεγεθους εκτυπωτη κατι που δεν εχουν οι πιο πολλοι απο τους χομπιστες .Βεβαια αν ψηνεσαι για το συγκεκριμενο μπορεις να ρωτησεις για τιμη σε καποια ομαδα απο αυτες που σου εστειλα στην προηγουμενη αναρτηση να παρεις μια ιδεα...
Επισης οσο καλη εκτυπωση και να γινει το τελικο προιον θα θελει τριψιμο καποια ασταρια κλπ γιατι η επιφάνεια που προκυπτει δεν ειναι απολυτη φλατ (εχει αυτες τις γραμουλες απο τον σχηματισμο των layers).Υλικο δεν νομιζω οτι χρειαζεται κατι εξωτικο τα PLA και τα PETG θα κανουν δουλια γατί δεν εχεις μηχανικες απαίτησεις τρελες αλλα και το παλιο καλο ABS θα ειναι σουπερ ολα αυτα εχουν παραπλησιο κοστος .Ενδεικτικά το κιλο κοστιζει γυρω στα 25 ευρω max αναλογα την μαρκα τον τυπο κλπ.
Αυτα....



[toulou]

στον κυματοδηγό OS (Oblate Spheroid αλά Geddes) αναφέρομαι ότι τον βλέπω μόνο σε 10 ίντσες

άρα ο ίδιος σε σμίκρυνση κατ αναλογία θα είναι και για 8 ίντσες?

Που ακριβώς βλέπεις τον 10ιντσο OS για να συνεννοηθούμε καλύτερα;

Πάντως για την ακρίβεια:
Η φόρμουλα του OS είναι αυτή:

όπου r είναι η ακτίνα του λαιμού
και a είναι η μισή γωνία του "χωνιού"

Αυτή η φόρμουλα δίνει την μωβ καμπύλη που δεν τερματίζει ποτέ :

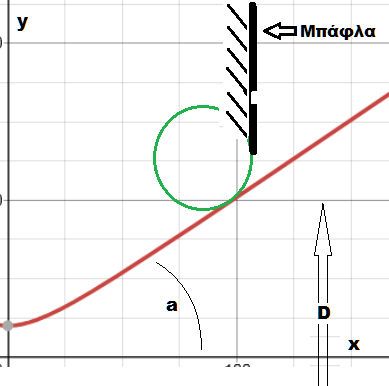

Για να μην τερματίζει ο κυματοδηγός σε οξεία ακμή (κακό) πάνω στην μπάφλα, στρογγύλευαν το τελείωμα (πράσινο), με κύκλο, έλλειψη, κλπ, ο καθένας κατά την κρίση του.
Ετσι η "φαινόμενη" διάμετρος D του κυματοδηγού, είναι "κατ' επιλογήν", δεν εξαρτάται από αυτή καθ' αυτή την φόρμουλα του OS, και η φράση "8ιντσο OS" δεν καθορίζει με ακρίβεια το προφίλ. Η διάμετρος του λαιμού και το άνοιγμα είναι αυτά που το καθορίζουν.



[toulou]

Ο απόλυτος τώρα τερματισμός πάνω στη μπάφλα είναι αυτός του mabat - βλέπε τέλος του ποστ #54

. . . μικρή διόρθωση :

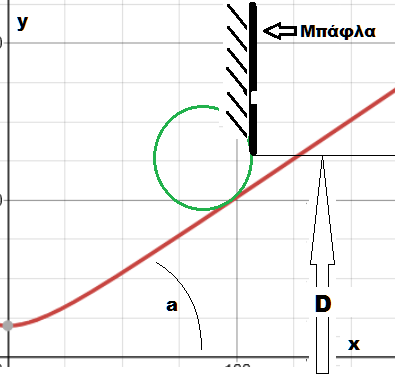

και η "φαινόμενη διάμετρος" που λέω στο προηγούμενο ποστ είναι βέβαια αυτή:
. . . . .
