Να το πω κι αλλιώς. Αυτά που γράφει ο @costas EAR στο post #1563 μου φαίνονται Κινέζικα. Κ Ι Ν Ε Ζ Ι Κ Α. Εξ ου και το διάβασμα. Εάν δεν έχει καλό manual, ε, γάμησέ τα...

Ξεκινάμε λαμβάνοντας υπόψιν ότι η απόκριση των στοιχείων (μεγάφωνα-σωλήνας ανάκλασης) στις πρώτες οκτάβες είναι εσφαλμένα τονωμένη κατά ελάχιστα dB εξαιτίας της πολύ κοντινής απόστασης του μικροφώνου ως προς το ηχείο για τις ψευδοηχοϊκές συνθήκες μέτρησης και δεν έχει αντισταθμιστεί από το πρόγραμμα μέτρησης του JA.

Δεν ωφελεί κροσάρισμα σε ύψος 40 Hz..Ήδη στο εν λόγω ύψος η απόκριση των μεγαφώνων μόνων τους είναι 3 τουλάχιστον dB - και τονωμένη μάλιστα - κατώτερη από τη στάθμη αναφοράς.
Κοντά θα κείτεται και ο θεμελιώδης συντονισμός των ίδιων των μεγαφώνων υπό την τρέχουσα ζυγοστάθμιση.

Η κόκκινη καμπύλη αποτελεί καλή προσέγγιση για τη διακύμανση στο πλάτος απόκρισης των ίδιων των μεγαφώνων εάν ήταν προσαρτημένα σε κλειστή καμπίνα και σε δεδομένη συχνότητα άνω από το σημείο κρος με το sub.Παρατηρείται ότι η κορύφωση απόκρισης συμβαίνει σε συχνότητα λίγο ανώτερη των 60Hz.

Η φραγή στο σωλήνα ανάκλασης θα οδηγεί στην εξάλειψη του συντονισμού από το σωλήνα ανάκλασης,ενώ ο συντονισμός των μεγαφώνων θα μετατοπίζεται σε ανώτερη συχνότητα,όπως και το κάτω όριο απόκρισης στο νέο ηχειακό σύστημα.Η δε κλίση υποχώρησης θα βρίσκεται κάπου ανάμεσα σε 12 και 18 dB ανά οκτάβα,ανάλογα με τις ιδιότητες της εφηρμοσμένης φραγής.

Γι αυτόν το λόγο και για να υπάρχει ένα εύλογο περιθώριο κατά τη διαχείριση ενέργειας χαμηλών και την ομοιογένεια από το σύνθετο σύστημα,σου προτείνεται κροσάρισμα σε συχνότητα 60 Hz.

Από την άλλη μεριά,θέλεις προφανώς τα sub να κατεβαίνουν χαμηλά και να μη χρειαζόταν να βγάζουν σημαντική ενέργεια στην τρίτη οκτάβα,αφού εκεί τα 802D ΄΄το έχουν΄΄.Θέλεις λοιπόν γραμμική απόκριση σε ζώνη ευθύνης 15-80 Hz - λαμβάνοντας υπόψιν και την κλίση για το προτεινόμενο υψιπερατό φίλτρο.

Οπότε θα εκτελεστεί ηλεκτρονική ισοστάθμιση στο σύστημα των sub με αντίστοιχη κάθοδο στο εύρος του δυναμικού περιθωρίου κατά 15 dB περίπου,δηλαδή θα βγάζουν κατώτερες μέγιστες στάθμες.Δεδομένου ότι η ύπαρξη ζεύγους παρέχει κανονικά μια τόνωση κατά 6 dB σε σχέση με το μονό,η πραγματική μείωση για το ζεύγος θα ήταν τάξης 7-8 dB.





Μηνύματα
5.983
Reaction score
15.463

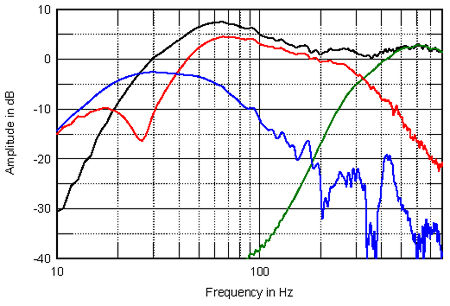

View attachment 144349
Ξεκινάμε λαμβάνοντας υπόψιν ότι η απόκριση των στοιχείων (μεγάφωνα-σωλήνας ανάκλασης) στις πρώτες οκτάβες είναι εσφαλμένα τονωμένη κατά ελάχιστα dB εξαιτίας της πολύ κοντινής απόστασης του μικροφώνου ως προς το ηχείο για τις ψευδοηχοϊκές συνθήκες μέτρησης και δεν έχει αντισταθμιστεί από το πρόγραμμα μέτρησης του JA.

Δεν ωφελεί κροσάρισμα σε ύψος 40 Hz..Ήδη στο εν λόγω ύψος η απόκριση των μεγαφώνων μόνων τους είναι 3 τουλάχιστον dB - και τονωμένη μάλιστα - κατώτερη από τη στάθμη αναφοράς.
Κοντά θα κείτεται και ο θεμελιώδης συντονισμός των ίδιων των μεγαφώνων υπό την τρέχουσα ζυγοστάθμιση.

Η κόκκινη καμπύλη αποτελεί καλή προσέγγιση για τη διακύμανση στο πλάτος απόκρισης των ίδιων των μεγαφώνων εάν ήταν προσαρτημένα σε κλειστή καμπίνα και σε δεδομένη συχνότητα άνω από το σημείο κρος με το sub.Παρατηρείται ότι η κορύφωση απόκρισης συμβαίνει σε συχνότητα λίγο ανώτερη των 60Hz.

Η φραγή στο σωλήνα ανάκλασης θα οδηγεί στην εξάλειψη του συντονισμού από το σωλήνα ανάκλασης,ενώ ο συντονισμός των μεγαφώνων θα μετατοπίζεται σε ανώτερη συχνότητα,όπως και το κάτω όριο απόκρισης στο νέο ηχειακό σύστημα.Η δε κλίση υποχώρησης θα βρίσκεται κάπου ανάμεσα σε 12 και 18 dB ανά οκτάβα,ανάλογα με τις ιδιότητες της εφηρμοσμένης φραγής.

Γι αυτόν το λόγο και για να υπάρχει ένα εύλογο περιθώριο κατά τη διαχείριση ενέργειας χαμηλών και την ομοιογένεια από το σύνθετο σύστημα,σου προτείνεται κροσάρισμα σε συχνότητα 60 Hz.

Από την άλλη μεριά,θέλεις προφανώς τα sub να κατεβαίνουν χαμηλά και να μη χρειαζόταν να βγάζουν σημαντική ενέργεια στην τρίτη οκτάβα,αφού εκεί τα 802D ΄΄το έχουν΄΄.Θέλεις λοιπόν γραμμική απόκριση σε ζώνη ευθύνης 15-80 Hz - λαμβάνοντας υπόψιν και την κλίση για το προτεινόμενο υψιπερατό φίλτρο.

Οπότε θα εκτελεστεί ηλεκτρονική ισοστάθμιση στο σύστημα των sub με αντίστοιχη κάθοδο στο εύρος του δυναμικού περιθωρίου κατά 15 dB περίπου,δηλαδή θα βγάζουν κατώτερες μέγιστες στάθμες.Δεδομένου ότι η ύπαρξη ζεύγους παρέχει κανονικά μια τόνωση κατά 6 dB σε σχέση με το μονό,η πραγματική μείωση για το ζεύγος θα ήταν τάξης 7-8 dB.


Dimifoot

General Catsicofoot Patton
Editor
Μηνύματα
27.245
Reaction score
78.922
Επανέρχομαι στο θέμα της επιλογής του που θα γίνει η ισοστάθμιση του Επικ (όχι του Επικ στον χώρο, αλλά του Επικ ως sub):

Εφόσον γίνει στο minidsp θα γίνει σε ψηφιακό επίπεδο, πριν το Dac και πριν την εφαρμογή του Dirac.
Δεν είναι αυτό προτιμητέο;


Abessalom

Βαρώνος
Μηνύματα
18.102
Reaction score
30.053
Επανέρχομαι στο θέμα της επιλογής του που θα γίνει η ισοστάθμιση του Επικ (όχι του Επικ στον χώρο, αλλά του Επικ ως sub):

Εφόσον γίνει στο minidsp θα γίνει σε ψηφιακό επίπεδο, πριν το Dac και πριν την εφαρμογή του Dirac.
Δεν είναι αυτό προτιμητέο;
Και από τον fusion σε ψηφιακό επίπεδο θα γίνει, καθώς ανεξαρτήτως της εισόδου, πάντα περνάει και από το dsp.



Μηνύματα
3.764
Reaction score
6.732
Δες το post #938. :)

Δουλεύει σου λέω. Μετρημένα πράγματα, όχι αερολογίες. ;)
Άλλη φάση εσένα αλλά το ότι δουλεύει είναι σίγουρο!
Εγώ άδειασα χωρο που επικοινωνούσε με τον χώρο ακρόασης με ένα άνοιγμα χωρίς πόρτα και μαμήθηκε το σύμπαν μιλάμε :oops:
Μετά από χιλιάδες πειρασματισμούς ( στον χώρο ακρόασης) έφτασα σε ηχτική νιρβάνα η οποία κράτησε δύο μέρες.
Έφυγαν από τον χώρο που αναφέρω πιο πάνω κάποια πράγματα και μπήκαν άλλα και πραγματικά άλλαξαν όλα:(


wizzy

Music is our (Supernatural) friend!
Μηνύματα
13.865
Reaction score
20.354
Άλλη φάση εσένα αλλά το ότι δουλεύει είναι σίγουρο!
Εγώ άδειασα χωρο που επικοινωνούσε με τον χώρο ακρόασης με ένα άνοιγμα χωρίς πόρτα και μαμήθηκε το σύμπαν μιλάμε :oops:
Μετά από χιλιάδες πειρασματισμούς ( στον χώρο ακρόασης) έφτασα σε ηχτική νιρβάνα η οποία κράτησε δύο μέρες.
Έφυγαν από τον χώρο που αναφέρω πιο πάνω κάποια πράγματα και μπήκαν άλλα και πραγματικά άλλαξαν όλα:(
Για πες, τι έκανες; Ακούγεται ενδιαφέρον!


Μηνύματα
3.764
Reaction score
6.732
Για πες, τι έκανες; Ακούγεται ενδιαφέρον!
Πονεμένη ιστορία.
Σαλόνι = χώρος ακρόασης. = Ολος ο πόνος εκεί. Δεν χρειάζεται να μακρυγορώ ( θέσεις ηχείων , έπιπλα, μετρήσεις , μπίρι μπίρι ).
Λίγο πιο πίσω και δίπλα ένας άλλος χώρος για γυμναστήριο.
Ποτέ δεν είχα ασχοληθεί με αυτόν. Διάφορα όργανα όπως ναναι , βαράκια πεταμένα κλπ , τα γνωστά.
Αδειασε το γυμναστήριο για να γίνει καθιστικό και .... άλλος ήχος στον κυρίως χώρο. Αντήχηση φουλ και ότι συνεπάγεται αυτή :oops: :oops:

  • Sad
Reactions: PMC



Μηνύματα
3.764
Reaction score
6.732
Ζημιά... Και τι προτίθεσαι να κάνεις;
Στον κυρίως χώρο έχω μετρήσει και περιμένω να έρθουν τα πράγματα.
Οπότε πρώτα τοποθέτηση μετά μετρήσεις εκ νέου και βλέποντας και κάνοντας για το ζήτημα που
προέκυψε..




Μηνύματα
3.764
Reaction score
6.732
Ε'ιναι μεγάλο το άνοιγμα. Περίπου 3Χ3. Θα λυθεί το θέμα δεν υπάρχει περίπτωση. Ήδη με μία κουρτίνα συσκότισης που έβαλα προχθές βελτιώθηκε αρκετά. Πιστευώ ότι σε 1-2 μέρες θα έχω τελειώσει με την φροντίδα του κυρίως χώρου και μετά αν υφίσταται ακόμη θα δούμε τι θα κάνουμε.
Εν αρχή ( και τέλος) ο χώρος :) :)
