Astronaut Jr. 2ch hi-fi set up

Μηνύματα
4.108
Reaction score
7.266
Το εν λόγω καλώδιο δείχνει να έχει νορμάλ χαρακτηριστικά, χαμηλή χωρητικότητα και 5,5ωμ ωμική αντίσταση στα 100μ.

Ωστόσο, δε παύει να είναι βανντενχουλ..

Εφόσον πήρες φρέσκα XLR, της νιουτρικ μάλιστα, τότε δώσε άλλα 3€ το μέτρο να πάρεις λίγο μογκαμακι να έχεις ένα ουδέτερο καλώδιο, μαύρο και λεπτό, χωρίς να πληρώνεις για χρώματα κι αρώματα.

Άντε. Τελείωνε.
Δε θα ξεπαραδιαστείς..
Αν είχα mogami τη Κυριακή που το έφτιαξα, mogami θα χρησιμοποιούσα. Ήθελα να κάνω τη δοκιμή και ήθελα να τη κάνω άμεσα. Δεν το αντιμετωπίζω δηλαδή σαν vdh, αλλά σαν ένα καλώδιο που παρέχει τη δυνατότητα να χρησιμοποιηθεί σαν balanced. Απορώ βέβαια γιατί το είχα θάψει στο παρελθόν, μια χαρά κάνει τη δουλειά του.


costas EAR

Δόκτωρ ΔιαXύσιος Tesla fanboi
Editor
Μηνύματα
36.797
Reaction score
75.186
Και στα δύο Τουίτερ, οι μετρήσεις που ανέβασες στη θέση ακρόασης, έχουν πτώση από 10k έως 20k, ~8 ντεσιμπέλ.

Βεβαίως δεν είναι τίποτα τρομερό, μα δε θα έπρεπε να είναι έτσι.

Ωστόσο, αναλόγως χρόνων αντήχησης, έτσι μπορεί να είναι το "σωστό" στο χώρο σου.

Την ευθύνη για αυτή την απόκριση, την έχει είτε το ίδιο το Τουίτερ, είτε το κρος, μια επαγωγική αντίσταση σε σειρά ή ένας ψιλοξεραμένος πυκνωτής. Με ένα μικρό φρέσκο πυκνωτακι by-pass αυτό λύνεται σε ντετέ.

Σε καμία περίπτωση πάντως δεν είναι σημαντικό πρόβλημα, καθώς πανευκολα διορθώνεται με λίγο eq.

Τες πα.

Πάρε λίγο μογκαμακι, με ελάχιστο κόστος (πιθανώς τα μεταφορικά να κοστίσουν περισσότερα αν τα πάρεις με ups) και βάλτο να τελειώνει αυτό το θέμα δια παντός.
Το μογκαμακι εγγυημένα παίζει καρφί σφαίρα νεκρική ευθεία μέχρι πολύ πάνω από 20k, οπότε με ένα τέτοιο καλώδιο, φεύγουν εντελώς τα καλώδια από την εξίσωση.



ΥΓ. Λόγω πτωτικής απόκρισης στις πρώτες οκτάβες, χρειάζεται να υπενθυμίσουμε για άλλη μια φορά, πως αυτή η απόκριση ψηλά, είναι η "ενδεδειγμένη". Εκτιμώ πως δεν πρέπει να αλλάξει αυτή, αν δεν αλλάξει ταυτόχρονα και η απόκριση στις πρώτες οκτάβες, με χρήση σαμπ. Δηλαδή (μετάφραση) άστο ήσυχο, μη το διορθώνεις με eq. Ένα εντελώς ουδέτερο καλώδιο άσε στο σήμα, κι άκου μουσική.

Last edited:

Dimifoot

Catsicofoot
Editor
Μηνύματα
19.049
Reaction score
47.688
Βρήκα την ανάρτηση που είχα κάνει πέρισυ:
Εχεις διαφορετικό smoothing στις δυο αναρτήσεις,.
Επίσας λίγο διαφορετικά να εχεις στήσει το μικρόφωνο καθ ύψος, μπορεί να σου επηρεάσει την μέτρηση στα 10.000-20.000Hz..

Αν θέλεις στήσε το μικρόφωνο, και πάρε μέτρηση με το ένα και με το άλλο καλώδιο τώρα. Ίδιο smoothing.
Και βάλτες μαζί, στο ίδιο διαγραμμα για να γίνει άμεση συγκριση διαφορών. Αν υπάρξουν.

Last edited:

Bhutia

Hidden Guru
Editor
Μηνύματα
12.974
Reaction score
37.111
Καλημέρα Νικόλα. Καλώδια και θαύματα λοιπόν.
Προσπάθησε κάποια στιγμή να ακούσεις και kondo xlr, εκείς να δεις τρέλες με τα τουίτερ ;)
Δεν γίνεται ν'αγνοηθεί εκ των πραγμάτων...Αφού τόσα και τόσα υποστηρίζονται,δεν βλέπω τη δυσκολία να μας δημοσίευαν όσοι τα εκθειάζουν τόσο πολύ ένα σετάκι μετρήσεων τη μια με Kondo και την άλλη με διαφορετικό interconnect.Ίδιου μήκους βεβαίως...
Αναμένω διακαώς...Αλλιώς είναι τόσο ουσιαστικά,σα να μη συνέβησαν ποτέ - δια της...υπογραφής το ασφαλές.

Βρε δεν ειπα να αγοράσεις, να ακούσεις μόνο :)

Κα@λα αυτά τα σβησίματα με τα πιατίνια ε; Μεγάλη υπόθεση το σωστό καλώδιο στο σύστημα;)
Μέχρις ότου να υπάρξουν μετρητικά δεδομένα...it never happened εις τον αιώνα τον άπαντα.


Μηνύματα
2.483
Reaction score
4.224
Δεν γίνεται ν'αγνοηθεί εκ των πραγμάτων...Αφού τόσα και τόσα υποστηρίζονται,δεν βλέπω τη δυσκολία να μας δημοσίευαν όσοι τα εκθειάζουν τόσο πολύ ένα σετάκι μετρήσεων τη μια με Kondo και την άλλη με διαφορετικό interconnect.Ίδιου μήκους βεβαιως...
Αναμένω διακαώς...Αλλιώς είναι τόσο ουσιαστικά,σα να μη συνέβησαν ποτέ - δια της...υπογραφής το ασφαλές.
Ότι θέλει ο Bhutia μας που ψήνεται και έχει αρχίσει και τα γλυκοκοιτάει τα kondo....


Bhutia

Hidden Guru
Editor
Μηνύματα
12.974
Reaction score
37.111
Ότι θέλει ο Bhutia μας που ψήνεται και έχει αρχίσει και τα γλυκοκοιτάει τα kondo....
Με τόσα διαθέσιμα setup,πάντα θα βρίσκω ουσιαστικότερο τρόπο να ξοδεύω χρήματα για τη διαχείρισή τους...Θεωρώ όμως χρήσιμη για όλους την τεκμηρίωση των όποιων διθυράμβων...


Μηνύματα
2.483
Reaction score
4.224
Με τόσα διαθέσιμα setup,πάντα θα βρίσκω ουσιαστικότερο τρόπο να ξοδεύω χρήματα για τη διαχείρισή τους...Θεωρώ όμως χρήσιμη για όλους την τεκμηρίωση των όποιων διθυράμβων...
Καλή προσπάθεια για σώσιμο.
Εγώ θα στο μετρήσω πάντως, ποτέ δεν ξέρεις;)


Μηνύματα
4.108
Reaction score
7.266
@costas EAR Μετά απο 20 χρόνια, λογικό βρίσκω να τα έχουν παίξει οι πυκνωτές του γι'αυτό και ανεξάρτητα απο το τί βλέπω και ακούω αυτές τις ημέρες, το ηχείο θα πάει για ρετουσάρισμα. Σαν bypass πυκνωτή, τί θα μπορούσα να έβαζα, καθαρά για δοκιμή και αν ήταν να μπει σε σημείο που να μη διέτρεχε κίνδυνο το πηνίο των μεγαφώνων;
Για καλώδια να σου πω την αλήθεια, σκεφτόμουν τα star quad της Van Damme, τόσο σε έτοιμο xlr interconnect με νιούτρικ, όσο και στα ηχεία.
Edit: Αν είναι μια απλή προσθήκη πυκνωτή που μπορώ να κοτσάρω στις μπόρνες των tweeters για παράδειγμα, παρακαλώ δώστε χωρητικότητα. :)

@Dimifoot Will do! Πάντως, ακούγεται πανεύκολα η διαφορά. Εγώ περίμενα και καλύτερες μετρήσεις με βάση αυτά που άκουσα.

Last edited:

Μηνύματα
18.333
Reaction score
11.565
Κανέναν bypass , δεν χρειάζεται. Η χωρητικότητα δύο πυκωτών παράλληλα συνδεδεμένων αθροίζεται.
Από την στιγμή που δεν ξέρεις τι χωρητικότητα έχει ο τοποθετημένος , τινί τρόπω θα συνδέσεις έναν bypass? με ποιά χωρητικότητα? Τρούπες στο νερό θα κάνεις.


Μηνύματα
4.108
Reaction score
7.266
Κανέναν bypass , δεν χρειάζεται. Η χωρητικότηατ δύο πυκωτών παράλληλα συνδεδεμένων αθροίζεται.
Από την στιγμή που δεν ξέρεις τι χωρητικότητα έχει ο τοποθετημένως , τινί τρόπω θα συνδέσεις έναν bypass? με ποιά χωρητικότητα? Τρούπες στο νερό θα κάνεις.
Δεν με απασχολεί να το φέρω με bypass, απλά να δω ότι το ηχείο ανταποκρίνεται. Το τονίζω, το ηχείο θα πάει στον Πέτρο να το συμμαζέψει μόλις μας ξεμαντρώσουν.



costas EAR

Δόκτωρ ΔιαXύσιος Tesla fanboi
Editor
Μηνύματα
36.797
Reaction score
75.186
Πρέπει να βρεις την πορεία των υλικών κρος στο τουιτερ.
Αν είναι δεύτερης τάξης, έχει πυκνωτή σε σειρά και πηνίο παράλληλα.
Αν είναι τρίτης τάξης, έχει κι ένα πυκνωτή ακόμα σε σειρά.
Σε κάποιο σημείο, θα έχει και μια αντίσταση σε σειρά.
Ένα 0.1μF παράλληλα με την αντίσταση, κι ένα παράλληλα σε κάθε πυκνωτή που είναι σε σειρά με το Τουίτερ.

Και δυο και 3 να βάλεις παράλληλα, δε θα χαλάσει ουσιαστικά τίποτα στο σημείο κρος.







Μηνύματα
4.108
Reaction score
7.266
Πρέπει να βρεις την πορεία των υλικών κρος στο τουιτερ.
Αν είναι δεύτερης τάξης, έχει πυκνωτή σε σειρά και πηνίο παράλληλα.
Αν είναι τρίτης τάξης, έχει κι ένα πυκνωτή ακόμα σε σειρά.
Σε κάποιο σημείο, θα έχει και μια αντίσταση σε σειρά.
Ένα 0.1μF παράλληλα με την αντίσταση, κι ένα παράλληλα σε κάθε πυκνωτή που είναι σε σειρά με το Τουίτερ.

Και δυο και 3 να βάλεις παράλληλα, δε θα χαλάσει ουσιαστικά τίποτα στο σημείο κρος.

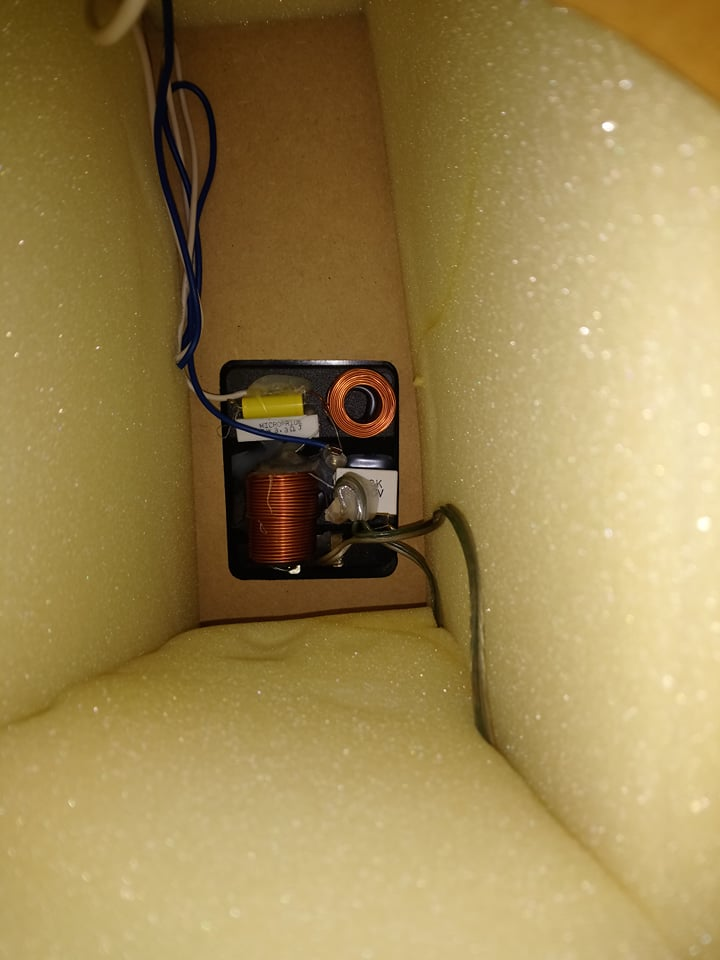

Αυτό είναι το κροσόβερ του, άρα το κόβω για δεύτερης τάξης; 0.1uF πυκνωτές πρέπει να έχω σε wima, θα κοιτάξω αύριο το στοκ μου. Παράλληλα σε πυκνωτή και την αντίσταση, το βρίσκω εύκολο να κολλήσω αντιστάσεις, δεν θα το πείραζα αν ήταν να κολλήσω πάνω στο ίδιο το μεγάφωνο.


costas EAR

Δόκτωρ ΔιαXύσιος Tesla fanboi
Editor
Μηνύματα
36.797
Reaction score
75.186
1 πυκνωτής φαίνεται να είναι σε σειρά με το Τουίτερ και είναι σε σειρά με την αντίσταση.
Βάλε παράλληλα με πυκνωτή+αντίσταση ένα φρέσκο μικρό πυκνωτακι.
Δηλαδή το ένα άκρο του πυκνωτή που θα βάλεις θα ενωθεί με τον πυκνωτή στην είσοδο του σήματος, και το άλλο άκρο με την αντίσταση στην πορεία για το Τουίτερ.

Μόνο να βεβαιωθείς για την πορεία του σήματος από την μπορνα του ηχείου μέχρι το Τουίτερ.

Αν είναι ο πυκνωτής του τουιτερ 4,7 ή 6,8μF, δεν αλλάζει τίποτα με ένα επιπρόσθετο 0.1 ή και 0.33, σιγά τα ωα. Για μια μέτρηση είναι ο,τι πρέπει.
Είσαι μέσα στις φυσιολογικές ανοχές των πυκνωτών.


costas EAR

Δόκτωρ ΔιαXύσιος Tesla fanboi
Editor
Μηνύματα
36.797
Reaction score
75.186
Υπ'οψιν, το παραπάνω είναι φίλτρο υψηλών, χωρίς αντίσταση, οπότε έτσι κι αλλιώς θα ανεβάσει τη στάθμη στα ανώτερα πρίμα, οπότε δεν κάνεις διάγνωση για το αν ο πυκνωτής έχει θέμα... Θα ανέβει σίγουρα το Τουίτερ τέρμα πάνω, κει που θα κάνει σημείο κρος το 0.1 ή 0.33 αναλόγως τι θα βάλεις. (Περί τα 3 ντεσιμπέλ θα κερδίσεις από παράλειψη της αντίστασης κει πάνω, μάλλον ~4ωμ θα έχει ωμική το τουιτερ)

Για να δεις αν ο πυκνωτής έχει θέμα, θέλει να μπει μπαϊπάς μόνο στον πυκνωτή.

Αν η αντίσταση έχει θέμα, θέλει αντικατάσταση με μια χωρίς επαγωγικοτητα.
3.3 ωμ λέει, πάρε μια βατική άνθρακα. Από 5βατ και πάνω, καλή είναι.


ΥΓ. Από 0.1μF, χονδρικά περνάνε 10k και άνω..
Εξαίρεση αποτελούν τα πιεζοηλεκτρικά, που με 0.47 παίζουν κανονικά από 2κ..

Last edited:
