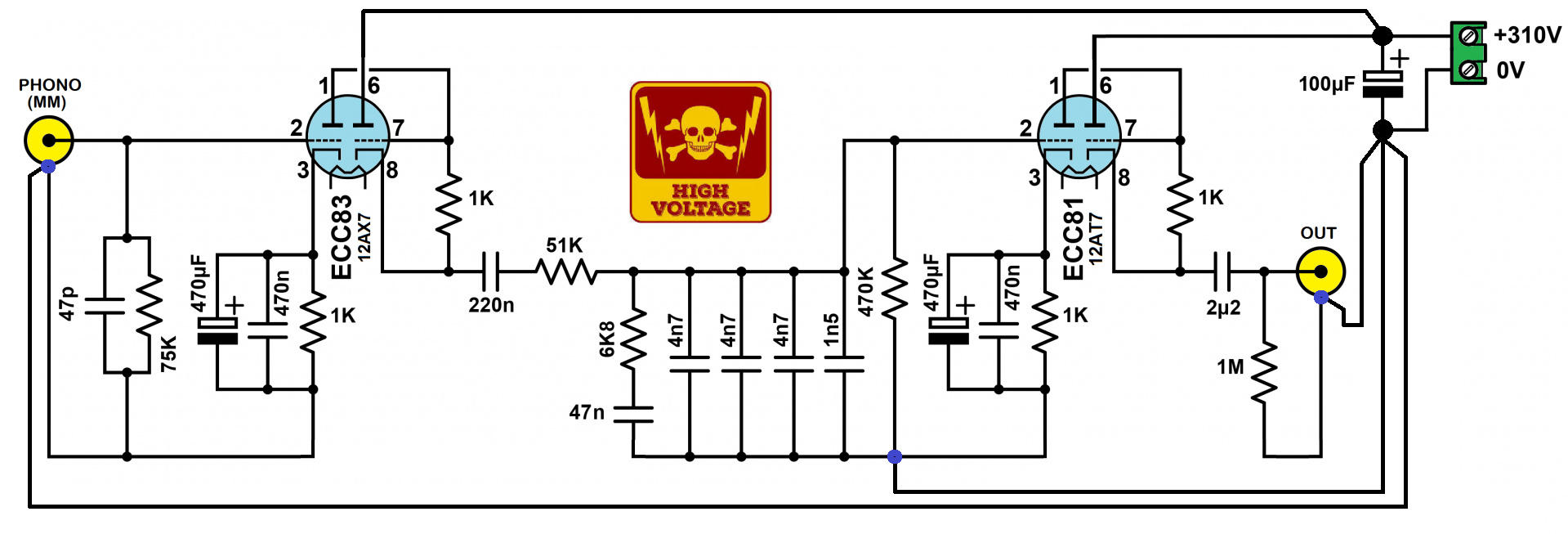

DIY – προενισχυτής κεφαλής (ΜΜ) πικάπ με λυχνίες 12AX7 και 12AT7

[Vintage hi-fi john]

Άριστη σχέση τιμής απόδοσης.

Πολύ καλή έως άριστη σχέση τιμής απόδοσης.

Η ποιότητα κατασκευής τους είναι ισοδύναμη. Όποιας εταιρίας από τις δύο κι αν επιλέξεις, ο ήχος θα είναι εξαιρετικός.
Η γνώμη μου είναι πως η "ακουστική ποιότητα" των πυκνωτών πλαστικού φιλμ εξαρτάται ευθέως από την αντοχή του διηλεκτρικού τους στην τάση. Για παράδειγμα, οι υψηλής τάσης πυκνωτές πολυεστέρα (MKT) των 630V "ακούγονται" εξίσου καλά με τους αντίστοιχους πολυπροπυλενίου (MKP) των 250V.

Να υποθεσω οτι για το συγκεκριμενο κυκλωμα οι 250V δεν κανουν ; Θα πρεπει να βρω 400V + , που ειναι λιγο δυσεύρετοι ....



[STENTOR]

Θα πρεπει να βρω 400V

Σωστά! Τα χαρακτηριστικά των υλικών δόθηκαν από την αρχή, στις παραπομπές που παρέθεσα. Δεν είναι εξεζητημένα, αλλά η συγκέντρωσή τους απαιτεί σχετικά καλή γνώση της αγοράς.



[Vintage hi-fi john]

Σωστά! Τα χαρακτηριστικά των υλικών δόθηκαν από την αρχή, στις παραπομπές που παρέθεσα. Δεν είναι εξεζητημένα, αλλά η συγκέντρωσή τους απαιτεί σχετικά καλή γνώση της αγοράς.

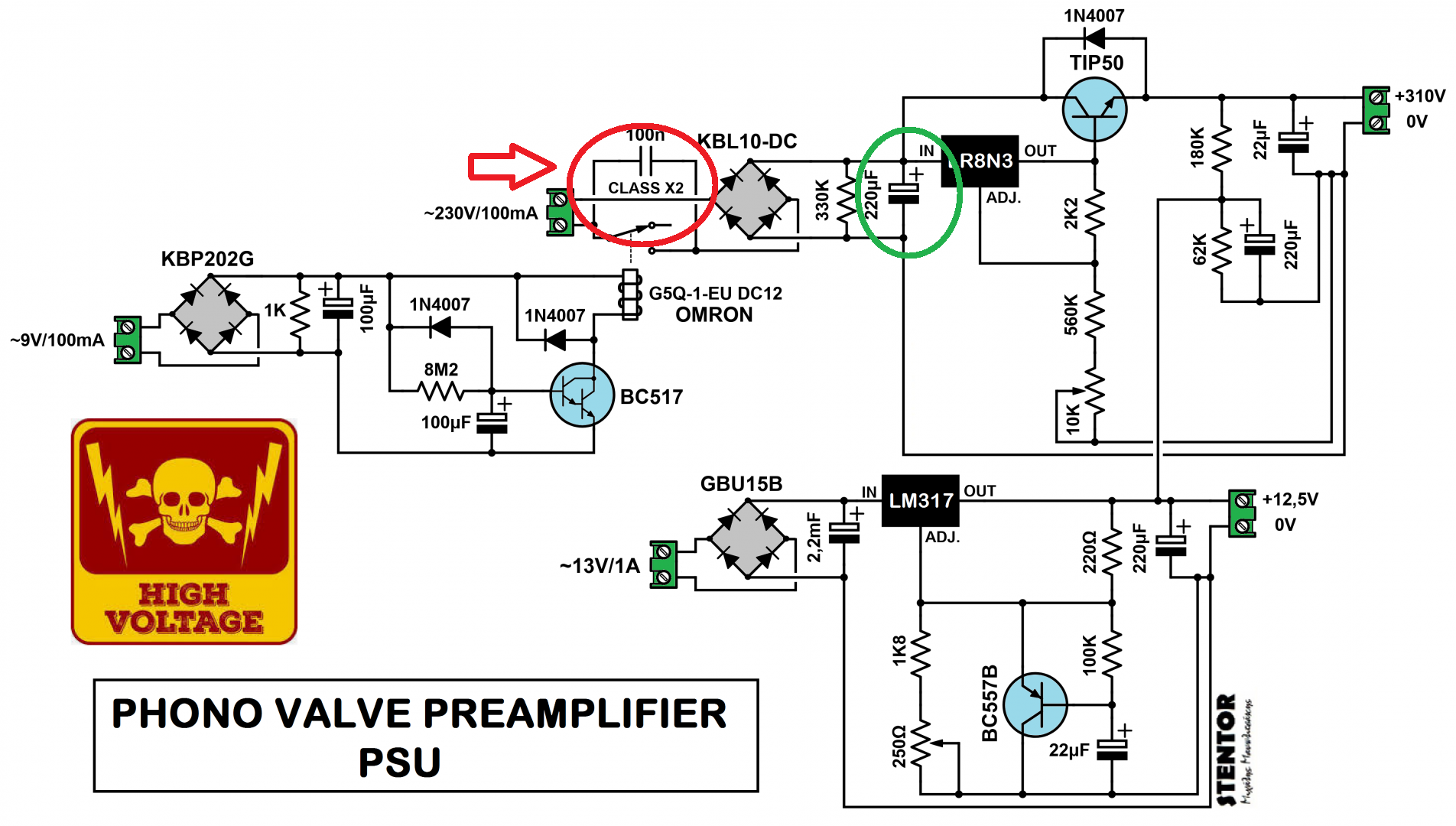

Καλημερα. Αντιμετοπιζω το εξης προβλημα. Ολα λειτουργουν για λιγο σωστα , αλλα ξαφνικά αρχιζει και κανει σκασιματα ο πυκνωτης 220μF του τροφοροτικου ( πρασινος κυκλος) . Τι να φταειει;; Το ρελε μηπως;; καποιο τραντζιστορ;; Χιλια ευχαριστω



[Vintage hi-fi john]

Καλημερα. Αντιμετοπιζω το εξης προβλημα. Ολα λειτουργουν για λιγο σωστα , αλλα ξαφνικά αρχιζει και κανει σκασιματα ο πυκνωτης 220μF του τροφοροτικου ( πρασινος κυκλος) . Τι να φταειει;; Το ρελε μηπως;; καποιο τραντζιστορ;; Χιλια ευχαριστω



[jpaudio]

Τι εννοείς "κάνει σκασίματα"; Καταστρέφεται; Ακούς κάτι στην έξοδο και φταίει αυτός; Τον έχεις βάλει με την σωστή πολικότητα; Η τάση λειτουργίας του αντέχει αυτή του τροφοδοτικού; Μήπως τα ποδαράκια του είναι ΠΟΛΥ κοντά μεταξύ τους και σπινθηρίζει; Τα υλικά που δείχνεις στον κόκκινο κύκλο είναι για την προστασία της επαφής του ρελαί.



[joncr]

Τι εννοείς "κάνει σκασίματα"; Καταστρέφεται; Ακούς κάτι στην έξοδο και φταίει αυτός; Τον έχεις βάλει με την σωστή πολικότητα; Η τάση λειτουργίας του αντέχει αυτή του τροφοδοτικού; Μήπως τα ποδαράκια του είναι ΠΟΛΥ κοντά μεταξύ τους και σπινθηρίζει; Τα υλικά που δείχνεις στον κόκκινο κύκλο είναι για την προστασία της επαφής του ρελαί.

Το βρήκα το πρόβλημα. Και τώρα δουλεύει κανονικά. Δεν ξέρω αν έπαθε κάτι ο πυκνωτής.θα το δω. Το μόνο πρόβλημα πλέον είναι ότι κάνει βουητό. Μπάσο βουητό, όχι τεράστιο αλλά ακούγεται. Από γειώσεις τα τσέκαρα όλα.Δεν ξέρω αν φταίει για κάτι τέτοιο ο πυκνωτής που έσκαγε. Θα το δω αυτό.Αλλιως θα χρειαστώ πάλι βοήθεια, και ευχαριστώ για αυτό. Παρεμπιπτόντως Γαλάτσι ειμα, αν θες να το δεις από κοντά και έχεις το χρόνο θα με βοηθούσες πολύ



[STENTOR]



[Vintage hi-fi john]

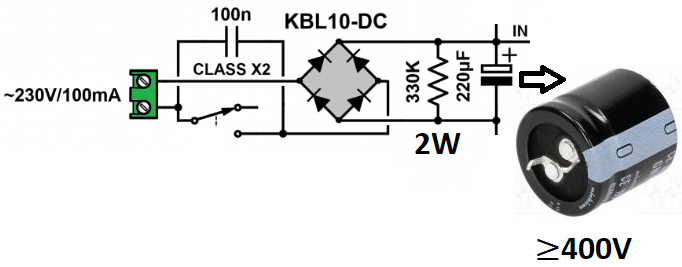

View attachment 314890

450V εχω βαλει στους 105 βαθμους Nippon, Αυτος εσκαγε....



[STENTOR]

Αυτος εσκαγε....

Ποια ήταν η αιτία;



[Vintage hi-fi john]

Ποια ήταν η αιτία;

Βραχυκυκλωμα στο ρελε , απο κοματακι συρμα απο πολυκλωνο καλωδιο.......



[Vintage hi-fi john]

Τιποτα, Κανει ακομα βουητο. Εχω δικιμασει τα παντα αλλα συνεχιζει . Πριν ανοιξει το ρελε , οτα μετραω υληψη περιπου 200V δεν κανει βουητο αλλα παιζει πιο χαμηλα. Οταν ανοιξει το ρελε και η ταση παει 310 , αρχιζει.



[Emmanouil 1964]

Υπάρχει περίπτωση να έχεις ιντερνετ σε κάθε δωμάτιο για καλή λήψη ;
ή ιντερνετ πολυ κοντά σου ;
Απομονώσετε το .
Ρεύμα απο άλλη γραμμή ; πήρατε ;
Τηλεόραση στον χώρο , ...βγάλτε την απο την πρίζα .
ΠΡΟΣΕΧΤΙΚΆ , το μηχάνημα να παίξει χωρίς γείωση ...το δοκιμάσατε ;

Αν υπάρχουν μικροσυσκευές στην ιδια γραμμή απο τον πίνακα , πχ. ψυγείο , μικροκυμάτων , καφετιέρα σόμπα κλπ τις αφαιρείς και δοκιμάζεις ....ή πάρε ρεύμα απο αλλού .
-
Εύχομαι τα καλύτερα .



[jpaudio]

Να αλλάξει σπίτι καλύτερα για να ακούσει σωστά;
Προφανώς, κάτι δεν πάει καλά με τις γειώσεις του κυκλώματος-κουτιού. Να δοκιμάσεις να έχεις μόνο ένα σημείο που εκεί θα πηγαίνουν όλα τα αρνητικά. Και από εκεί να γειωθεί το σασί. Δοκίμασε να πας τον μεταχηματιστή μακριά, έξω από το κουτί. Αλλάζει κάτι; Με το καλώδιο γείωσης που έρχεται από το πικάπ, τι κάνεις; Δεν πιστεύω να είναι στον αέρα... Δοκίμασε τα καλώδια εισόδου να μην γειώνονται από την μεριά των βυσμάτων RCA. Τα καλά RCA είναι μονωμένα από το σασί με πλαστικές ροδέλες. Βλέπω στην φωτογραφία, μάλλον είναι ΟΚ. Η κεντρική μπόρνα της γείωσης, πρέπει να είναι γειωμένη στην τρύπα της στο σασί. Βλέπω ότι είναι μόνη της, γιατί; Προσπάθησε να σημαζέψεις και λίγο τα καλώδια, για μια απλή σχετικά κατασευή σαν αυτή είναι πολλά και σουλατσάρουν γύρω γύρω...
Γιάννης



[STENTOR]

Με το καλώδιο γείωσης που έρχεται από το πικάπ, τι κάνεις; Δεν πιστεύω να είναι στον αέρα...

Πριν ανοιξει το ρελε , οτα μετραω υληψη περιπου 200V δεν κανει βουητο αλλα παιζει πιο χαμηλα. Οταν ανοιξει το ρελε και η ταση παει 310 , αρχιζει.

Eλέγξτε την πολικότητα του TIP50 !



[Vintage hi-fi john]

Υπάρχει περίπτωση να έχεις ιντερνετ σε κάθε δωμάτιο για καλή λήψη ;
ή ιντερνετ πολυ κοντά σου ;
Απομονώσετε το .
Ρεύμα απο άλλη γραμμή ; πήρατε ;
Τηλεόραση στον χώρο , ...βγάλτε την απο την πρίζα .
ΠΡΟΣΕΧΤΙΚΆ , το μηχάνημα να παίξει χωρίς γείωση ...το δοκιμάσατε ;

Αν υπάρχουν μικροσυσκευές στην ιδια γραμμή απο τον πίνακα , πχ. ψυγείο , μικροκυμάτων , καφετιέρα σόμπα κλπ τις αφαιρείς και δοκιμάζεις ....ή πάρε ρεύμα απο αλλού .
-
Εύχομαι τα καλύτερα .

H αληθεια ειναι οτι στο μισο μετρο περναει οπτικη ινα και εθερνετ , αλλα δεν νομιζω οτι ειναι αυτο το αποκρυνω και το πλησιαζω και δεν ακουω καποια αλλαγη , ειναι σταθερο το βουητο



[Emmanouil 1964]

Δέν πειράζει που ο Γιάννης με πειράζει ,
εννοείτε πως ξέρει πολύ περισσότερα απο μένα .
-
Όμως ,
......... αναβάθμισες τους πυκνωτές σήματος ;
Αν όλα στην κατασκευή σου είναι σωστά , έβαλες άλλο πικάπ πάνω της να δείς αν εξακολουθεί να στο κάνει ;
-
ο διάβολος κρύβεται στις λεπτομέρειες ...

-



[Vintage hi-fi john]

Δέν πειράζει που ο Γιάννης με πειράζει ,
εννοείτε πως ξέρει πολύ περισσότερα απο μένα .
-
Όμως ,
......... αναβάθμισες τους πυκνωτές σήματος ;
Αν όλα στην κατασκευή σου είναι σωστά , έβαλες άλλο πικάπ πάνω της να δείς αν εξακολουθεί να στο κάνει ;
-
ο διάβολος κρύβεται στις λεπτομέρειες ...

-

Δυστηχως το κανει και χωρις πικαπ ενωμενο. Τα ξυλωνω ολα τα καλωδια και παω απο την αρχη ... για να δουμε . Και παιζει πολυ καλα κατα τα αλλα ....



[STENTOR]

Δυστηχως το κανει και χωρις πικαπ ενωμενο. Τα ξυλωνω ολα τα καλωδια και παω απο την αρχη ... για να δουμε . Και παιζει πολυ καλα κατα τα αλλα ....

Προτεινόμενη τοπολογία καλωδίωσης.



[wnet]

ο αγωγός που έχω κυκλώσει με πράσινο... τι εξυπηρετεί;;



[PeterMeni]

ο αγωγός που έχω κυκλώσει με πράσινο... τι εξυπηρετεί;;

View attachment 315593

Κάνει ανύψωση του δυναμικού των νημάτων, ( 1/4 με τον συγκεκριμένο διαιρέτη, περίπου 75 volts δηλαδή), σε συσχετισμό με την υψηλή τάση.
