Roister Pb-150 επισκευή και ανασχεδιασμός

[back]

παιζει να ηταν και αυτο εδω https://www.ebay.co.uk/itm/265183838078?hash=item3dbe303f7e:g:zaEAAOSwsDdguK5J
κατι μικρα driver ηταν και σε εμενα



[Babis39]

Σε εμένα πάντως την μια φορά ήταν χαλασμένος ο ρελές(απ ότι μου είπε ο μαστορας...) Την αλλη βρήκε πιο πολλά εξαρτήματα καμμενα χωρίς να θυμάμαι τι... Τώρα τι θα έχει.. Ένας θεός ξέρει!!



[wave]

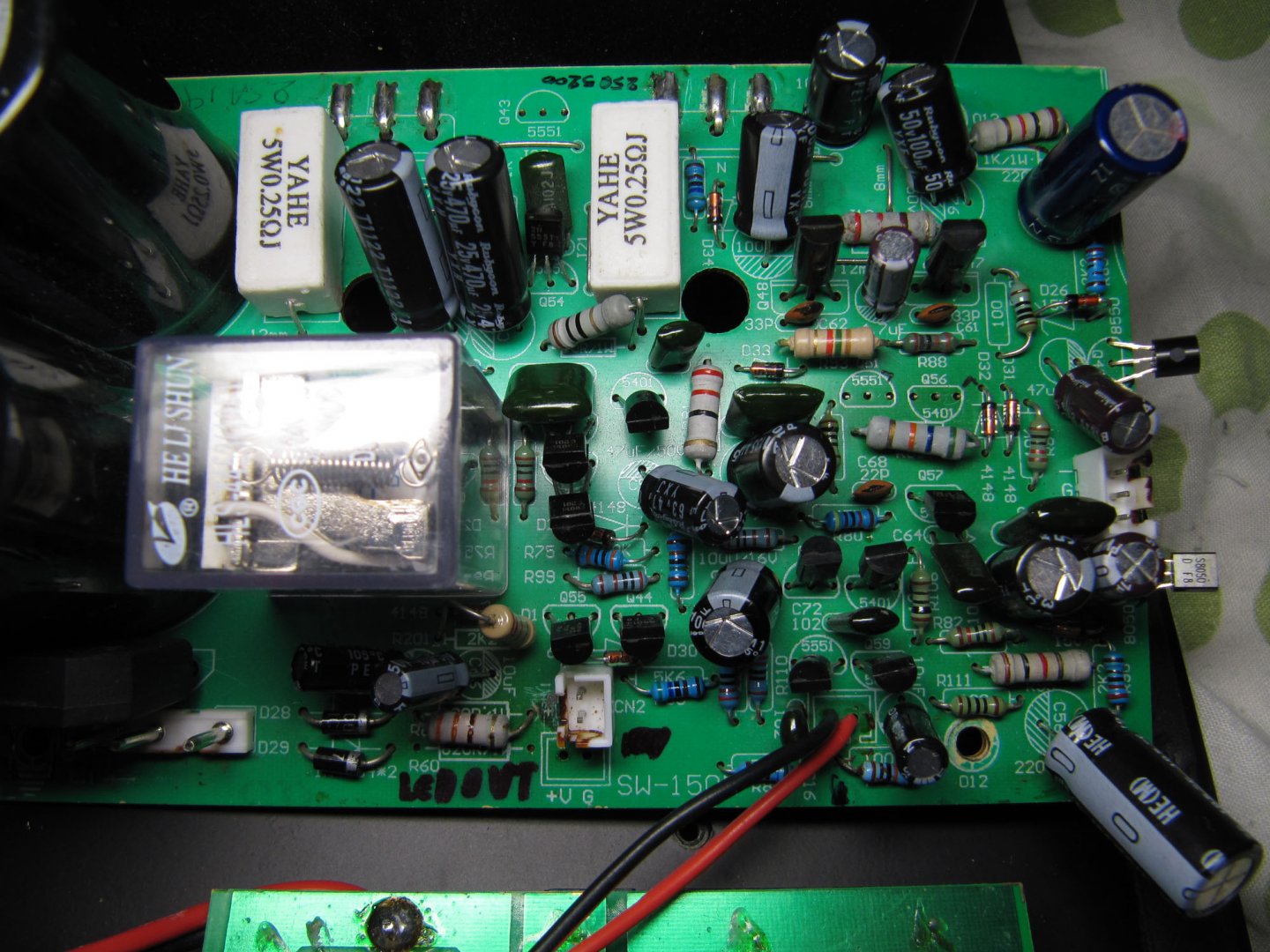

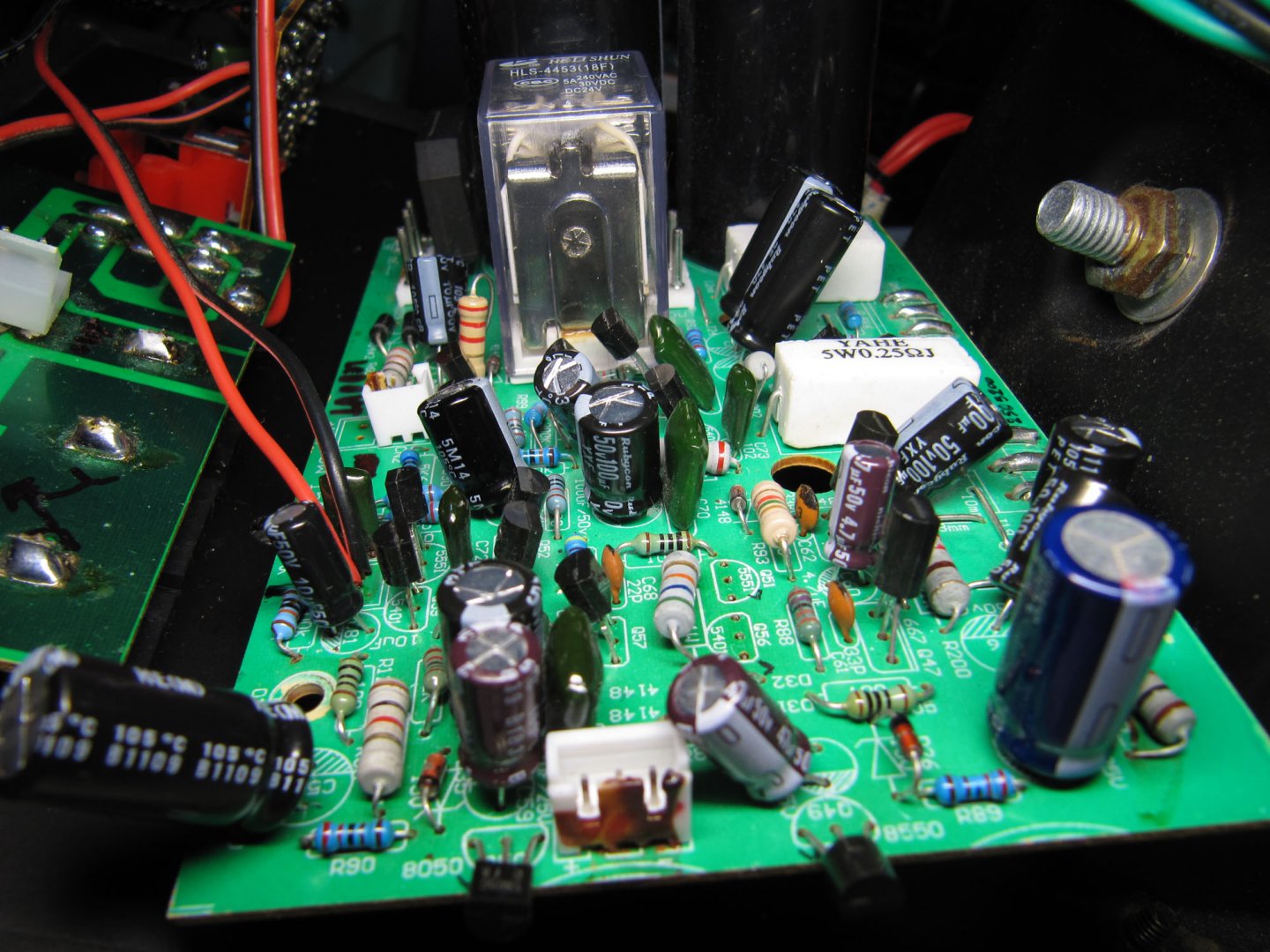

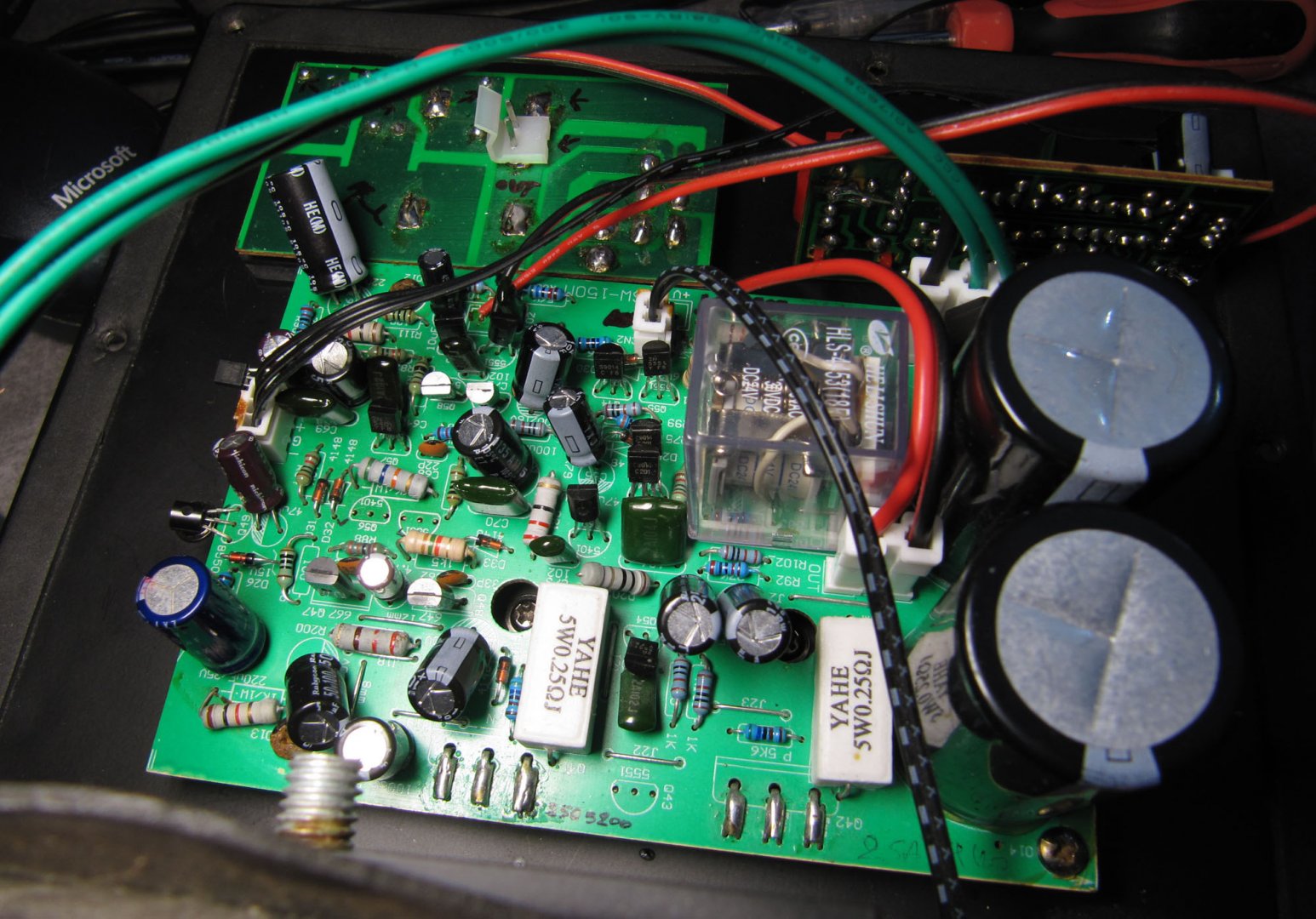

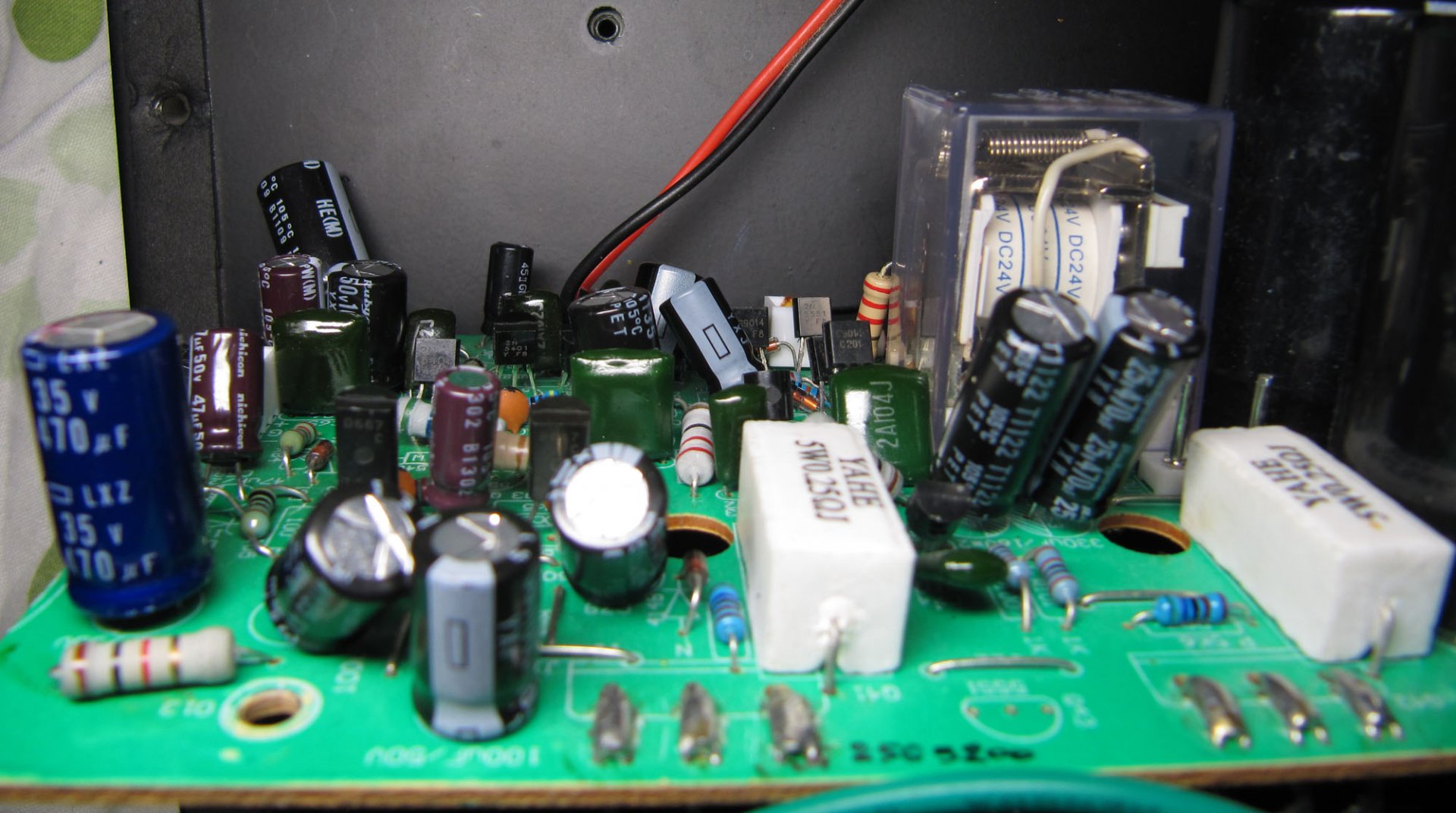

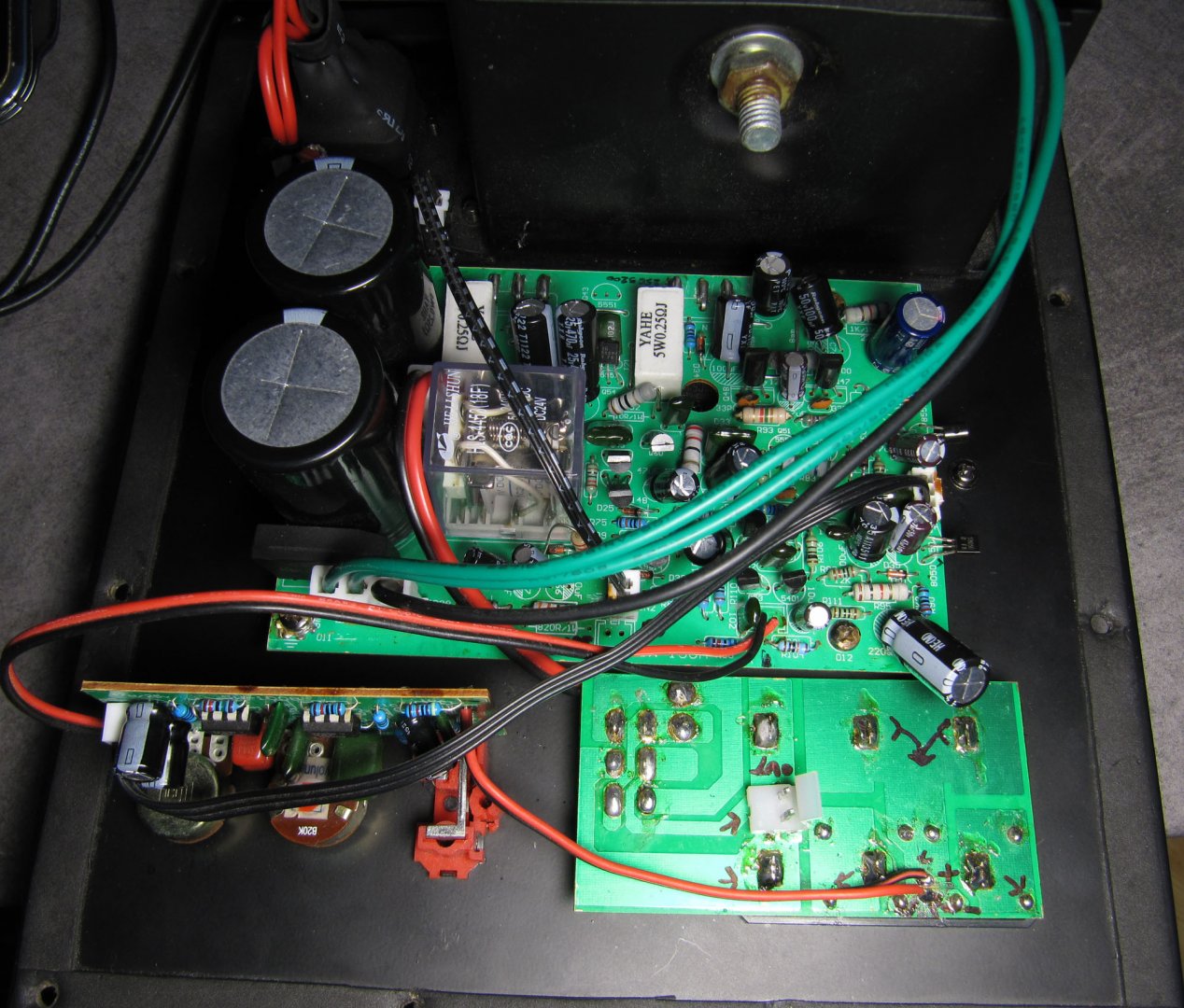

Ανεβάζω φωτογραφίες που έβγαλα αφότου ολοκλήρωσα αυτά που ήθελα να κάνω στο συγκεκριμένο sub.

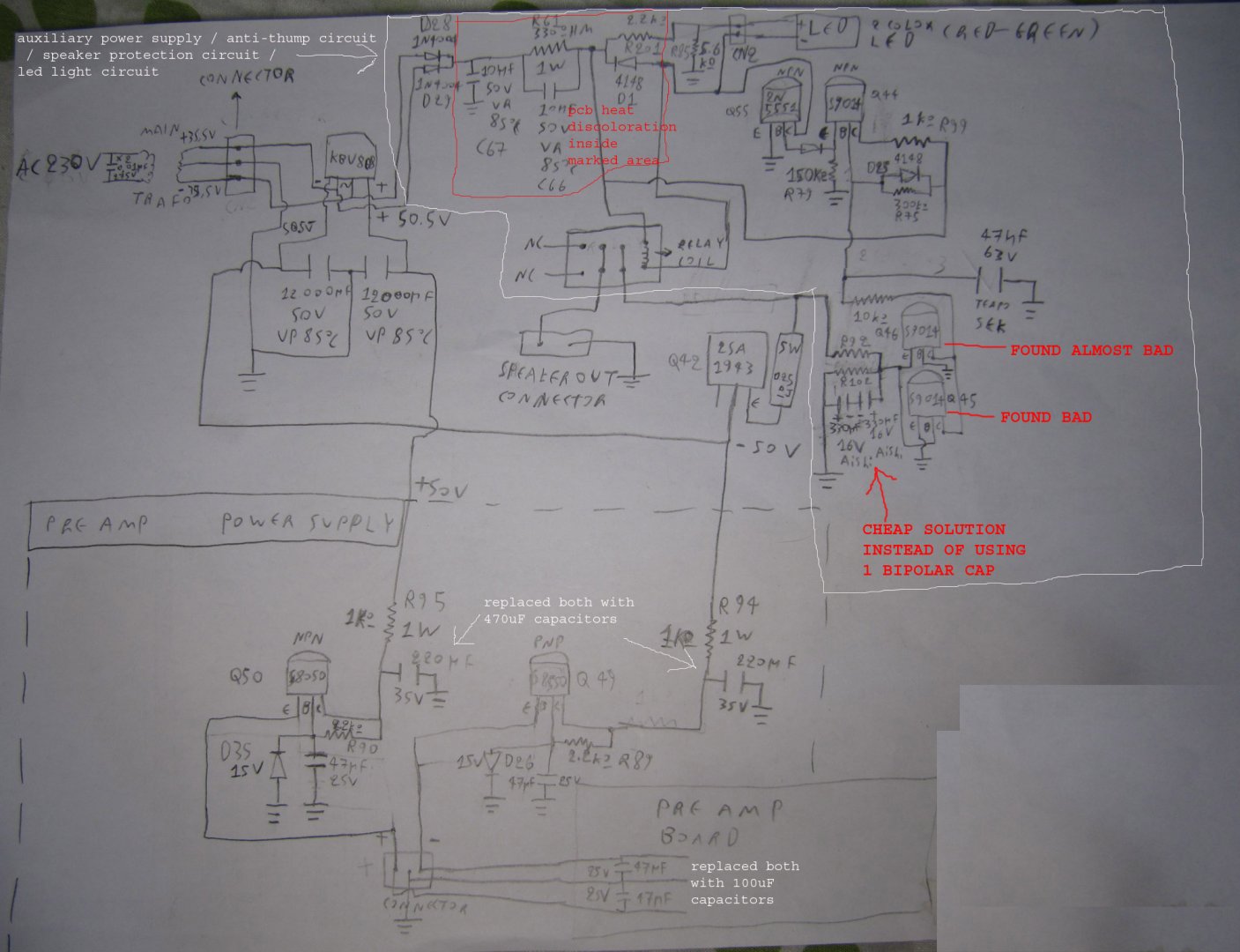

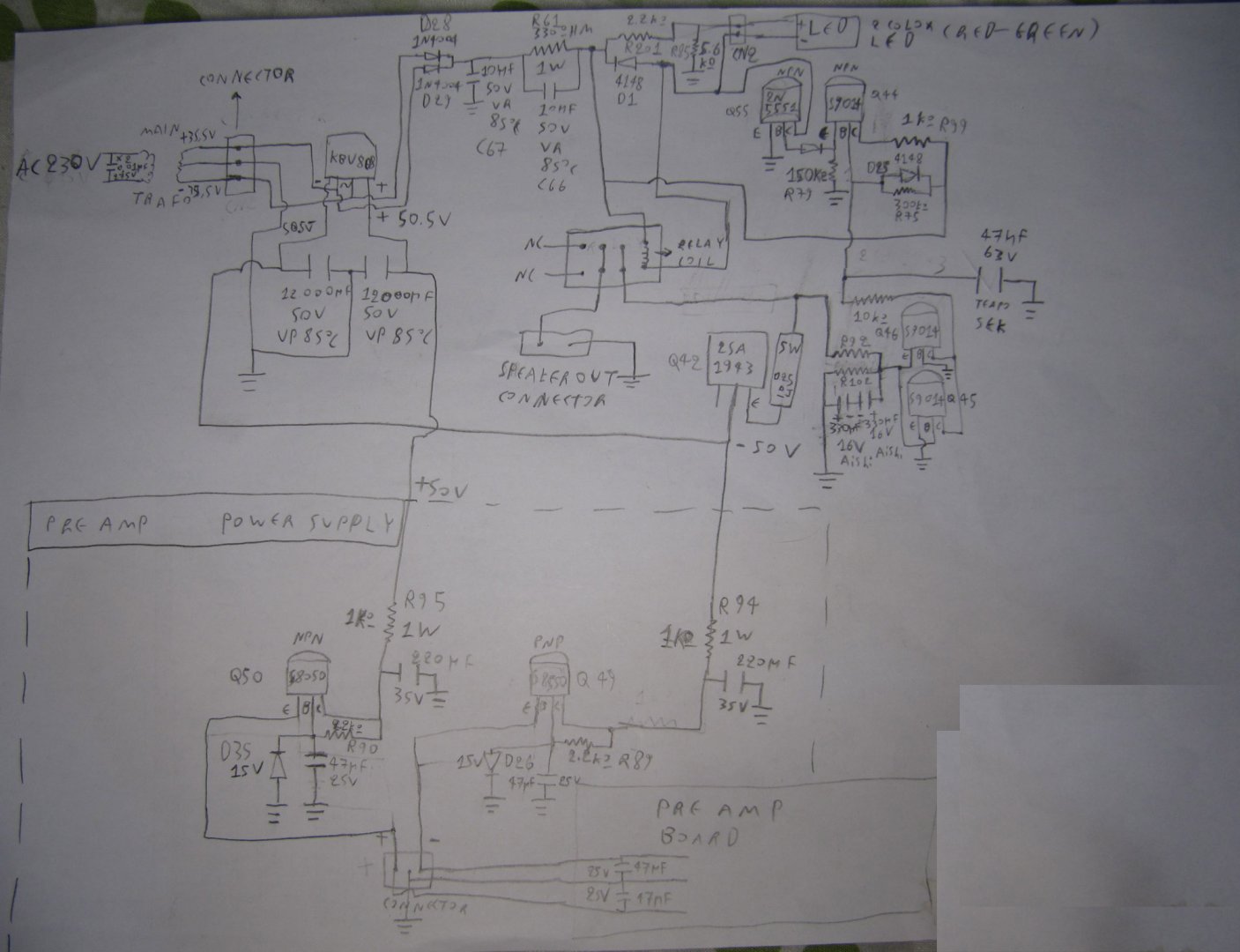

Επίσης σχεδίασα ένα πρόχειρο σχηματικό που δείχνει το τροφοδοτικό του προενισχυτή και ένα άλλο κύκλωμα.

Το δεύτερο κύκλωμα έχει δικό του ξεχωριστό τροφοδοτικό και είναι υπεύθυνο για την σύνδεση/αποσύνδεση του γούφερ με τον ενισχυτή μέσω του ρελέ, άρα μιλαμε για το κύκλωμα προστασίας του γούφερ από βλάβη του ενισχυτή και επίσης το κύκλωμα anti-thump , δηλαδή το κύκλωμα που επειδή καθυστερεί να συνδέσει τον ενισχυτή με το γούφερ δεν ακούμε το χαρακτηριστικό ήχο που κάνουν κάποιοι ενισχυτές στα ηχεία με την ενεργοποίηση τους. Επίσης το ίδιο κύκλωμα οδηγεί το λεντ που είναι δίχρωμο και έχει κόκκινο χρώμα όταν η προστασία είναι ενεργή και πράσινο όταν το ρελέ συνδέσει το γούφερ με την έξοδο του ενισχυτή.

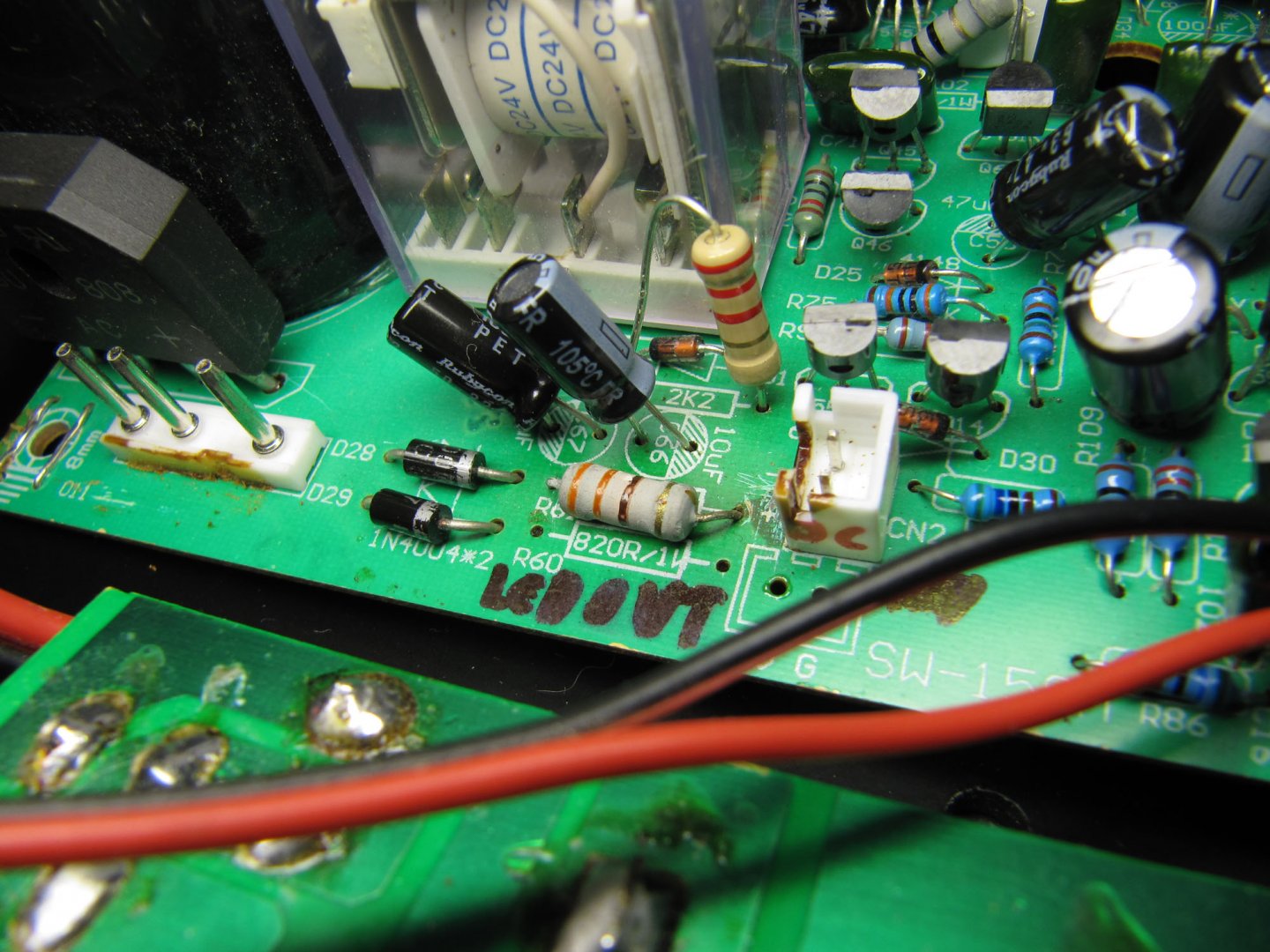

Αυτό το κύκλωμα που περιέγραψα στην προηγούμενη παραγραφο είχε 2 προβληματικά τρανζίστορ τα οποία αλλάχθηκαν, αλλά παραδόξως η περιοχή γύρω τους δεν είχε κανένα σημάδι υπερθέρμανσης. Αντίθετα, στο ξεχωριστό του τροφοδοτικό υπήρχε αισθητή αποχρωματοποίηση της πλακέτας λόγω ζέστης και έτσι αντικατέστησα την R201 , 2.2kohm, με μία του 1watt. Την R61 που ειναι 330ohm και 1 watt προσπάθησα να την απομακρύνω από γειτονικά εξαρτήματα για να μην τα ψηνει. Αυτό το έκανα γενικότερα σε όλη την πλακέτα και πάντα με βάση τον προσανατολισμό της αφού ως γνωστό η ζέστη πάει προς τα πάνω. Επίσης άλλαξα τον ενισχυτή C67 10uF 50V με 22uF για να μειωθεί η κυμάτωση.

Στο σχηματικό που έχω επισυνάψει φαίνονται και αλλαγές που έκανα στις τιμές των πυκνωτών. Οι δύο πυκνωτές 25V 47uF που βρίσκονται στην πλακέτα του προενισχυτή αλλάχτηκαν με 100uF, κάτι που έγινε με στόχο όσο πιο καθαρή τροφοδοσία στον προενισχυτή άρα και καλύτερη ποιότητα ήχου.

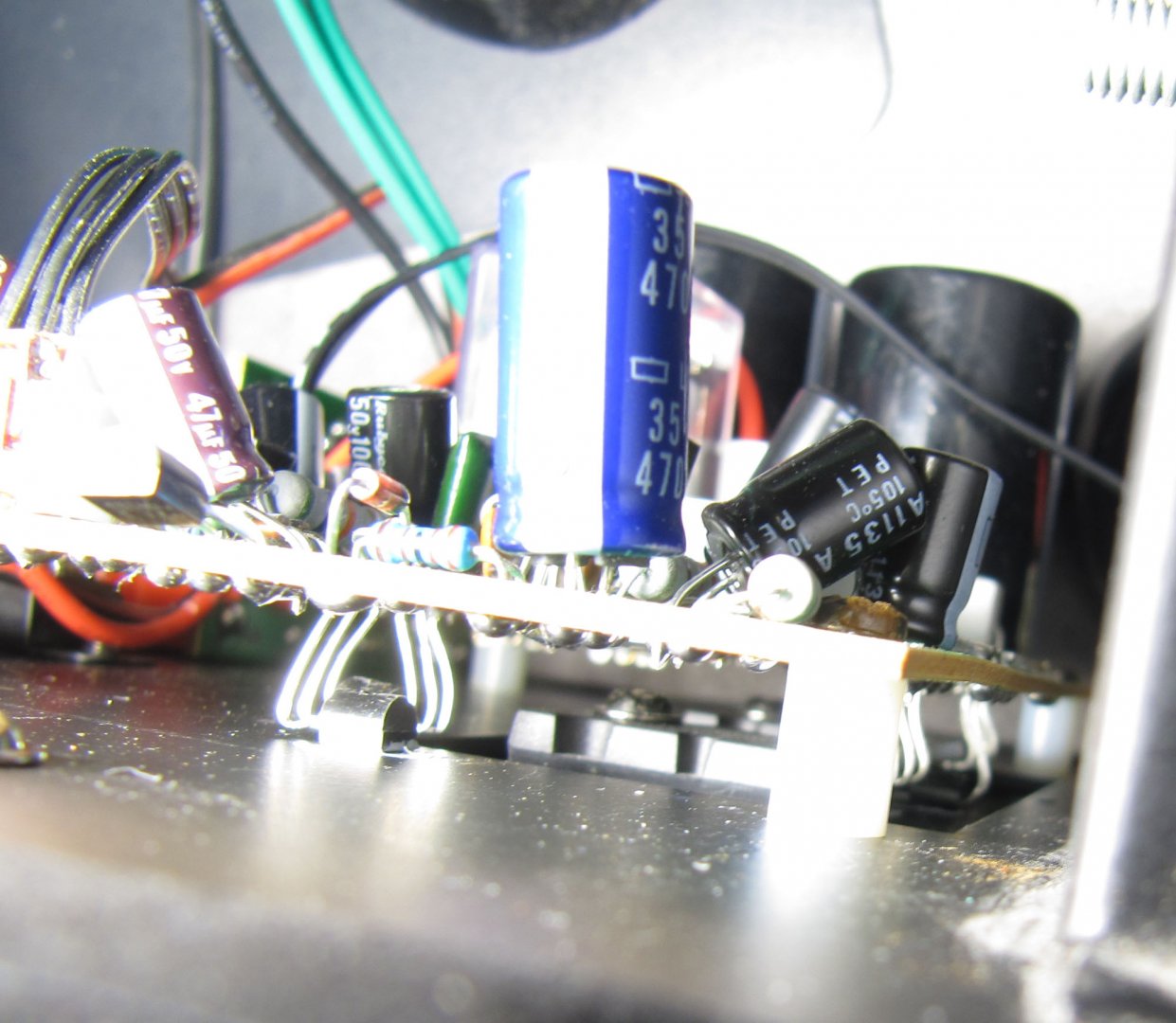

Επίσης αλλάχτηκαν 2 πυκνωτές 220uF 35V με 470uF στο τροφοδοτικό του προενισχυτή, το οποίο θα έπρεπε κανονικά να χρησιμοποιεί μεγαλύτερα τρανζίστορ αντί για τα μικροσκοπικά S8050 και S8550. Φυσικά αυτά υπερθερμαίνονται αλλά στο δικό μου σαμπ, δεν βρέθηκαν καμμένα οπότε τα άφησα χωρίς να τα πειράξω.

Τα Q56 2N5401 και το complementary Q51 2N5551 υπερθερμαίνονται, σε μένα βρέθηκε καμμένο το 5401.

Αυτά είναι μέρος του prebooster κυκλώματος οδήγησης του τελικού ενισχυτή και δε θα έπρεπε να είναι τρανζίστορ πακέτου TO-92, αλλά μεγαλύτερα. Γι ' αυτό και καίγονται , σε συνδυασμό με το ότι όλη η πλακέτα βρίσκεται σφραγισμένη χωρίς κανένα είδος εξαερισμού, σε αντίθεση με άλλα subs όπου η πλακέτα ψύχεται μέσω της κίνησης του αέρα μέσα στην καμπίνα που προκαλεί το γούφερ και το bass reflex port.

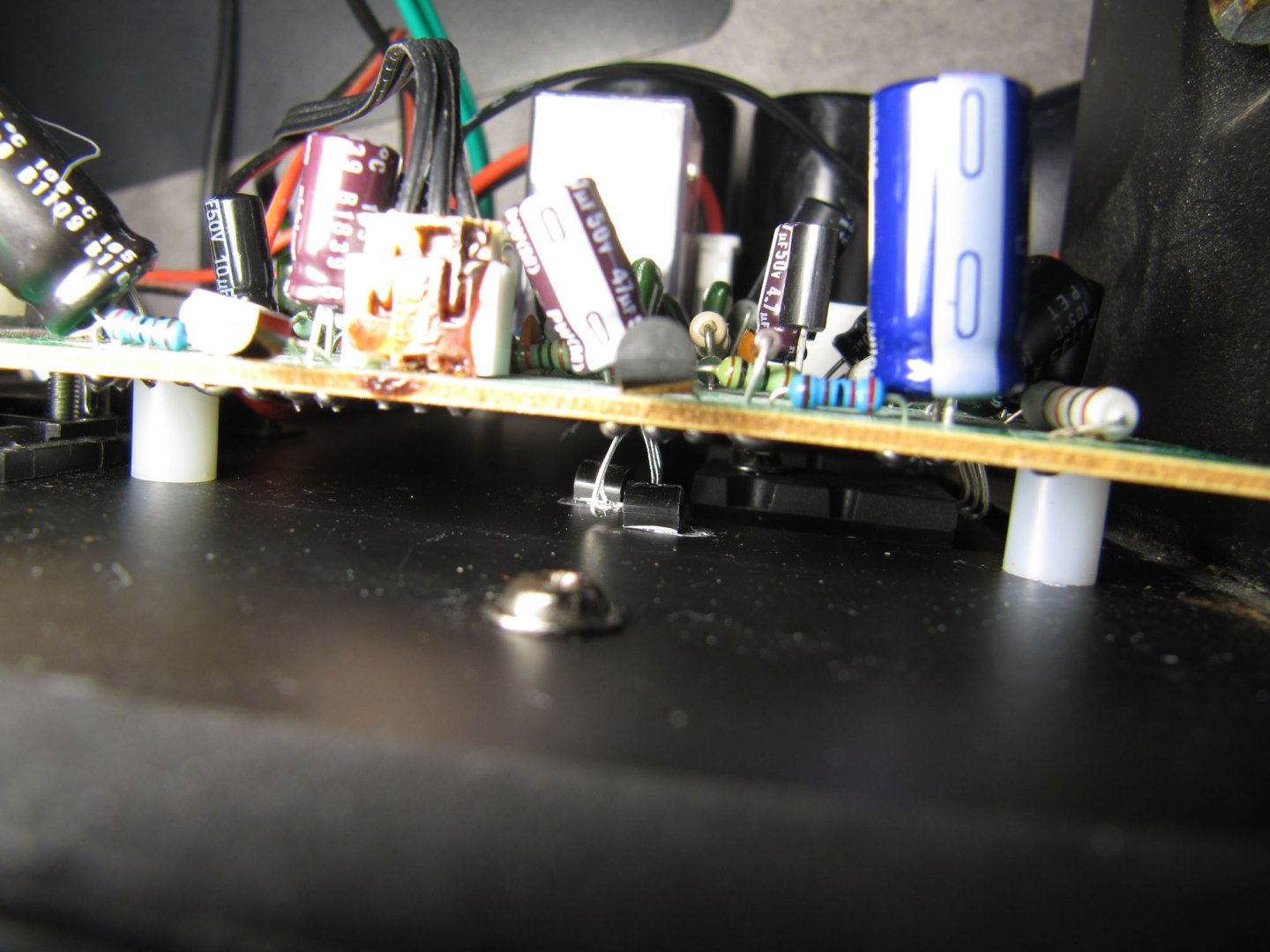

Αποφάσισα να κάνω πατέντα και να τα κολλήσω από την άλλη μεριά της πλακέτας και με τη βοήθεια θερμοαγώγιμης πάστας MX-4 να είναι σε επαφή με την ψύκτρα του σαμπ. Κανονικά πάντως πρέπει να αλλαχτούν με ίδιων ιδιοτήτων τρανζίστορ μεγαλύτερου πακέτου πχ TO-126 αλλά προσωπικά δεν το έκανα στα δικά μου γιατί έπρεπε κάποια στιγμή να τελειώσει αυτή η επισκευή και επίσης έχω περιέργεια να δω αν αυτή η λύση θα κρατήσει και πόσο.

Κάτι παρόμοιο ισχυεί για τα D667C και B647C τα οποία ανήκουν λογικά στο driver circuit του τελικού ενισχυτή και θα επρεπε να είναι οπωσδήποτε TO-126 packet και όχι TO-92MOD.

Βρεθηκαν ΟΚ στη δική μου πλακέτα αλλά έχω δει φώτος της ίδιας πλακέτας στο ίντερνετ με αυτά να έχουν ανατιναχτεί και να έχουν γίνει κομμάτια. Άρα κάποιος που θέλει να είναι σίγουρος ότι δε θα ξαναέχει θέματα προτείνεται να τα άλλαξει με ολόδια αλλά μεγαλύτερου πακέτου.

Όλοι οι πυκνωτές αντικαταστάθηκαν αποκλειστικά με ιαπωνικούς πυκνωτές low esr series, 105 βαθμών κελσίου. Οι 2 μεγάλοι πυκνωτές 12000uF 50V θα έπρεπε ιδανικά να αντικατασταθουν με 12000uF 63V, αλλά εφόσον από το 2009 που αγοράστηκε αυτό το σαμπ λειτουργούν χωρίς θέματα παρά το οτι βλέπουν στα πόδια τους ο καθένας κάτι παραπάνω από 50V, αποφάσισα να τους αφήσω. Άλλωστε δεν είχα κατάλληλο στοκ για να χρησιμοποιήσω και κοστίζουν γύρω στα 10 ευρώ ο καθένας.

Εδώ να πούμε ότι ο Έλληνας κατασκευαστής χρησιμοποίησε κυριολεκτικά ό,τι να ναι πυκνωτές, τύπου ό,τι βρήκε, σπάνια βλέπω σε μια συσκευή τόσες διαφορετικές μάρκες πυκνωτών και η μία χειρότερη από την άλλη. Και όταν μετρήθηκαν εκτός κυκλώματος σε πανάκριβα εξειδικευμένα όργανα, κάποιοι απ' αυτούς είχαν αρχίσει να έχουν αυξημένη εσωτερική αντίσταση esr, κοινώς είχαν αρχίσει να χαλάνε από τη θερμική καταπόνηση εκεί μέσα.

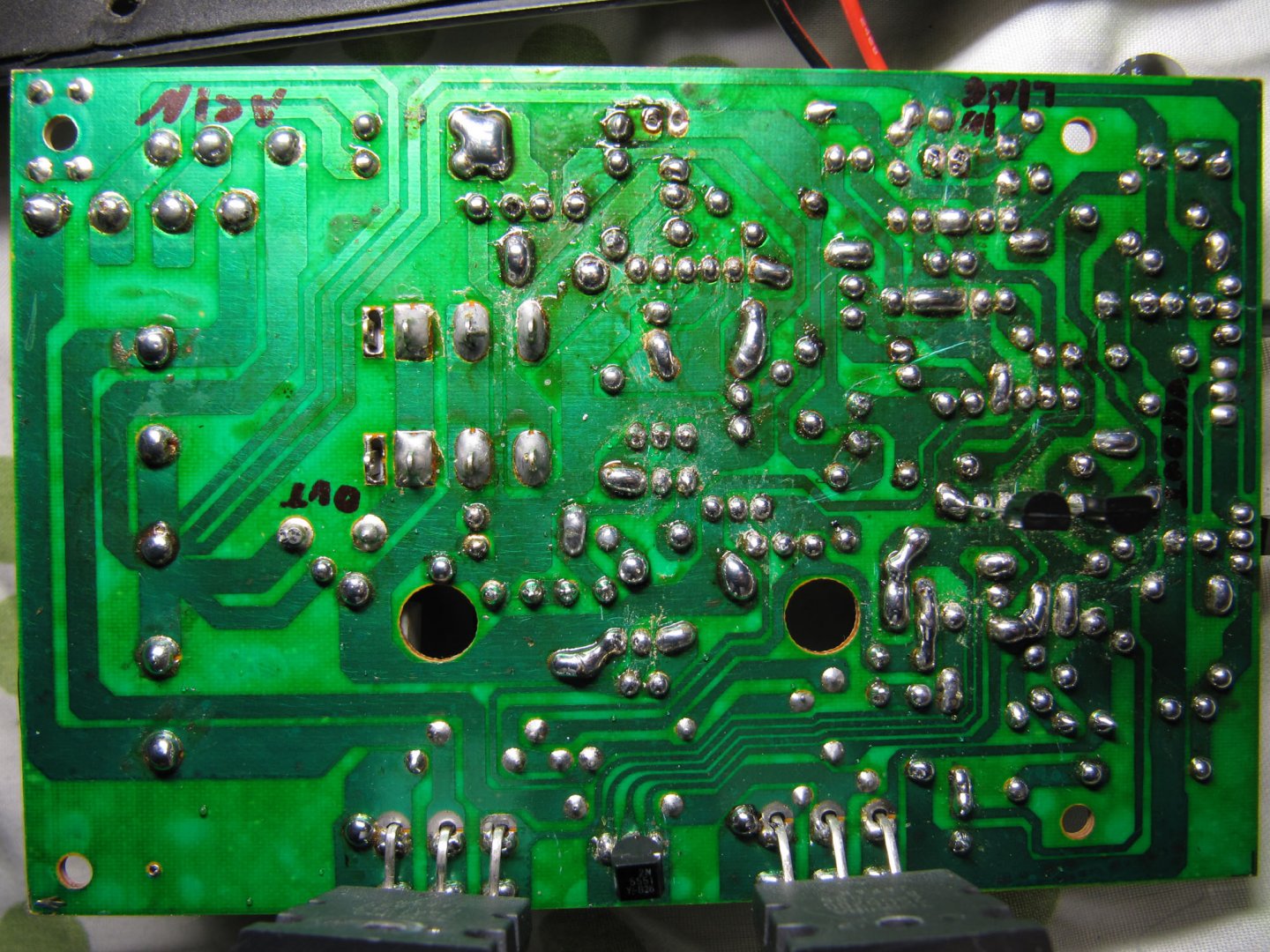

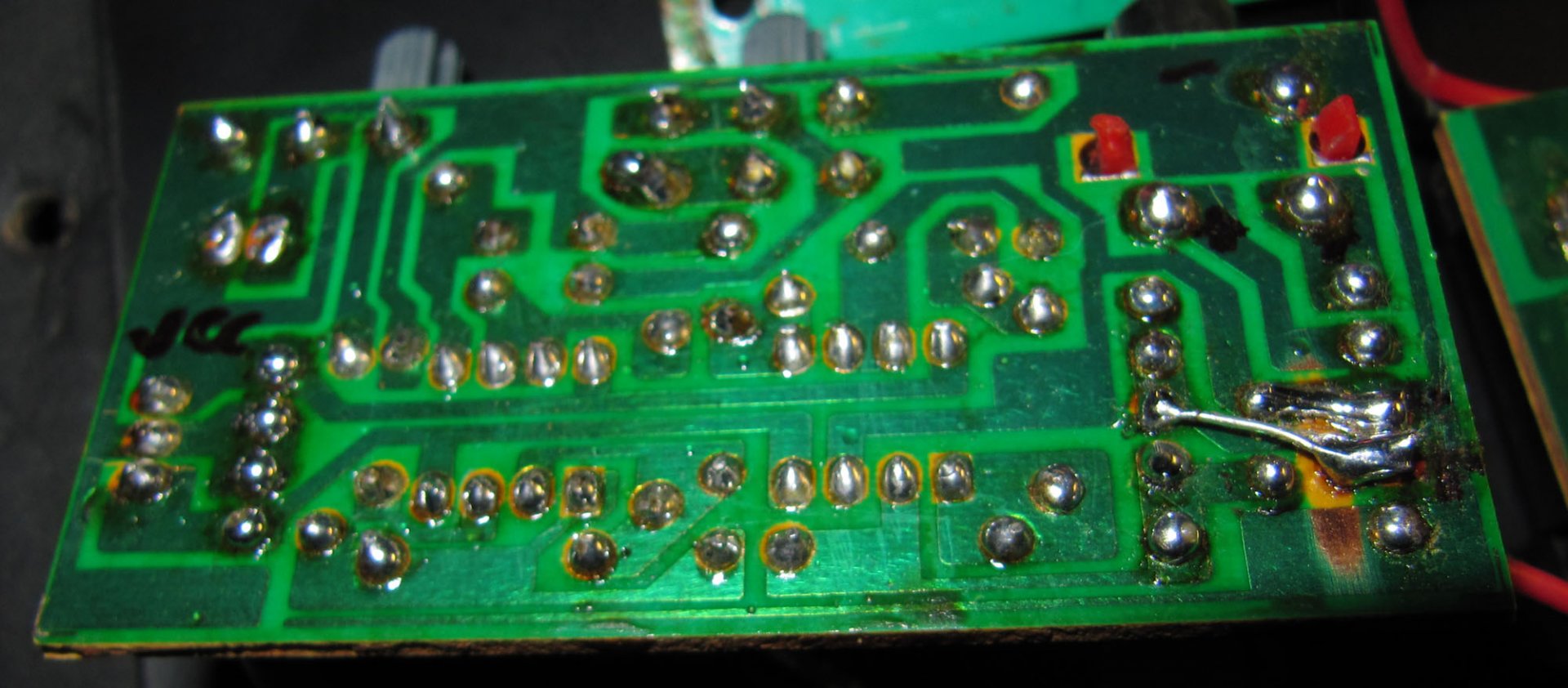

Τέλος, ξαναπέρασα με το κολλητήρι όλες σχεδόν τις κολλήσεις σε κάθε μια πλακέτα αυτού του sub και χρησιμοποίησα μεγάλες ποσότητες καλάι μήπως και οδηγήσει κι αυτό σε λίγο καλύτερο heat dissipation.

Άθλια εντύπωση μου έκαναν τα καλώδια που έβαλε για να μεταφέρει audio signal όπως για παράδειγμα από την πλακέτα προενίσχυσης στην πλακέτα του κυρίως ενισχυτή. Τα καλώδια είναι θεόλεπτα, AWG28 και ένα κόπηκε από μόνο του όπως ήταν αναμενόμενο. Ξέρω πολύ καλά ότι μιλάμε για interconnects αλλά AWG28 είναι τραγικά λεπτό από κάθε άποψη. Το πιο φτηνό mini jack se mini jack καλώδιο που βρίσκει κανείς στο σκρουτζ δε νομίζω να είναι πάχους AWG28. Τα αντικατέστησα όλα με καλώδιο AWG24 copper εκτός από αυτά που τροφοδοτούν με τάση τον προενισχυτή και το LED.



[Babis39]

Ανεβάζω φωτογραφίες που έβγαλα αφότου ολοκλήρωσα αυτά που ήθελα να κάνω στο συγκεκριμένο sub.

Επίσης σχεδίασα ένα πρόχειρο σχηματικό που δείχνει το τροφοδοτικό του προενισχυτή και ένα άλλο κύκλωμα.

Το δεύτερο κύκλωμα έχει δικό του ξεχωριστό τροφοδοτικό και είναι υπεύθυνο για την σύνδεση/αποσύνδεση του γούφερ με τον ενισχυτή μέσω του ρελέ, άρα μιλαμε για το κύκλωμα προστασίας του γούφερ από βλάβη του ενισχυτή και επίσης το κύκλωμα anti-thump , δηλαδή το κύκλωμα που επειδή καθυστερεί να συνδέσει τον ενισχυτή με το γούφερ δεν ακούμε το χαρακτηριστικό ήχο που κάνουν κάποιοι ενισχυτές στα ηχεία με την ενεργοποίηση τους. Επίσης το ίδιο κύκλωμα οδηγεί το λεντ που είναι δίχρωμο και έχει κόκκινο χρώμα όταν η προστασία είναι ενεργή και πράσινο όταν το ρελέ συνδέσει το γούφερ με την έξοδο του ενισχυτή.

Αυτό το κύκλωμα που περιέγραψα στην προηγούμενη παραγραφο είχε 2 προβληματικά τρανζίστορ τα οποία αλλάχθηκαν, αλλά παραδόξως η περιοχή γύρω τους δεν είχε κανένα σημάδι υπερθέρμανσης. Αντίθετα, στο ξεχωριστό του τροφοδοτικό υπήρχε αισθητή αποχρωματοποίηση της πλακέτας λόγω ζέστης και έτσι αντικατέστησα την R201 , 2.2kohm, με μία του 1watt. Την R61 που ειναι 330ohm και 1 watt προσπάθησα να την απομακρύνω από γειτονικά εξαρτήματα για να μην τα ψηνει. Αυτό το έκανα γενικότερα σε όλη την πλακέτα και πάντα με βάση τον προσανατολισμό της αφού ως γνωστό η ζέστη πάει προς τα πάνω. Επίσης άλλαξα τον ενισχυτή C67 10uF 50V με 22uF για να μειωθεί η κυμάτωση.

Στο σχηματικό που έχω επισυνάψει φαίνονται και αλλαγές που έκανα στις τιμές των πυκνωτών. Οι δύο πυκνωτές 25V 47uF που βρίσκονται στην πλακέτα του προενισχυτή αλλάχτηκαν με 100uF, κάτι που έγινε με στόχο όσο πιο καθαρή τροφοδοσία στον προενισχυτή άρα και καλύτερη ποιότητα ήχου.

Επίσης αλλάχτηκαν 2 πυκνωτές 220uF 35V με 470uF στο τροφοδοτικό του προενισχυτή, το οποίο θα έπρεπε κανονικά να χρησιμοποιεί μεγαλύτερα τρανζίστορ αντί για τα μικροσκοπικά S8050 και S8550. Φυσικά αυτά υπερθερμαίνονται αλλά στο δικό μου σαμπ, δεν βρέθηκαν καμμένα οπότε τα άφησα χωρίς να τα πειράξω.

Τα Q56 2N5401 και το complementary Q51 2N5551 υπερθερμαίνονται, σε μένα βρέθηκε καμμένο το 5401.

Αυτά είναι μέρος του prebooster κυκλώματος οδήγησης του τελικού ενισχυτή και δε θα έπρεπε να είναι τρανζίστορ πακέτου TO-92, αλλά μεγαλύτερα. Γι ' αυτό και καίγονται , σε συνδυασμό με το ότι όλη η πλακέτα βρίσκεται σφραγισμένη χωρίς κανένα είδος εξαερισμού, σε αντίθεση με άλλα subs όπου η πλακέτα ψύχεται μέσω της κίνησης του αέρα μέσα στην καμπίνα που προκαλεί το γούφερ και το bass reflex port.

Αποφάσισα να κάνω πατέντα και να τα κολλήσω από την άλλη μεριά της πλακέτας και με τη βοήθεια θερμοαγώγιμης πάστας MX-4 να είναι σε επαφή με την ψύκτρα του σαμπ. Κανονικά πάντως πρέπει να αλλαχτούν με ίδιων ιδιοτήτων τρανζίστορ μεγαλύτερου πακέτου πχ TO-126 αλλά προσωπικά δεν το έκανα στα δικά μου γιατί έπρεπε κάποια στιγμή να τελειώσει αυτή η επισκευή και επίσης έχω περιέργεια να δω αν αυτή η λύση θα κρατήσει και πόσο.

Κάτι παρόμοιο ισχυεί για τα D667C και B647C τα οποία ανήκουν λογικά στο driver circuit του τελικού ενισχυτή και θα επρεπε να είναι οπωσδήποτε TO-126 packet και όχι TO-92MOD.

Βρεθηκαν ΟΚ στη δική μου πλακέτα αλλά έχω δει φώτος της ίδιας πλακέτας στο ίντερνετ με αυτά να έχουν ανατιναχτεί και να έχουν γίνει κομμάτια. Άρα κάποιος που θέλει να είναι σίγουρος ότι δε θα ξαναέχει θέματα προτείνεται να τα άλλαξει με ολόδια αλλά μεγαλύτερου πακέτου.

Όλοι οι πυκνωτές αντικαταστάθηκαν αποκλειστικά με ιαπωνικούς πυκνωτές low esr series, 105 βαθμών κελσίου. Οι 2 μεγάλοι πυκνωτές 12000uF 50V θα έπρεπε ιδανικά να αντικατασταθουν με 12000uF 63V, αλλά εφόσον από το 2009 που αγοράστηκε αυτό το σαμπ λειτουργούν χωρίς θέματα παρά το οτι βλέπουν στα πόδια τους ο καθένας κάτι παραπάνω από 50V, αποφάσισα να τους αφήσω. Άλλωστε δεν είχα κατάλληλο στοκ για να χρησιμοποιήσω και κοστίζουν γύρω στα 10 ευρώ ο καθένας.

Εδώ να πούμε ότι ο Έλληνας κατασκευαστής χρησιμοποίησε κυριολεκτικά ό,τι να ναι πυκνωτές, τύπου ό,τι βρήκε, σπάνια βλέπω σε μια συσκευή τόσες διαφορετικές μάρκες πυκνωτών και η μία χειρότερη από την άλλη. Και όταν μετρήθηκαν εκτός κυκλώματος σε πανάκριβα εξειδικευμένα όργανα, κάποιοι απ' αυτούς είχαν αρχίσει να έχουν αυξημένη εσωτερική αντίσταση esr, κοινώς είχαν αρχίσει να χαλάνε από τη θερμική καταπόνηση εκεί μέσα.

Τέλος, ξαναπέρασα με το κολλητήρι όλες σχεδόν τις κολλήσεις σε κάθε μια πλακέτα αυτού του sub και χρησιμοποίησα μεγάλες ποσότητες καλάι μήπως και οδηγήσει κι αυτό σε λίγο καλύτερο heat dissipation.

Άθλια εντύπωση μου έκαναν τα καλώδια που έβαλε για να μεταφέρει audio signal όπως για παράδειγμα από την πλακέτα προενίσχυσης στην πλακέτα του κυρίως ενισχυτή. Τα καλώδια είναι θεόλεπτα, AWG28 και ένα κόπηκε από μόνο του όπως ήταν αναμενόμενο. Ξέρω πολύ καλά ότι μιλάμε για interconnects αλλά AWG28 είναι τραγικά λεπτό από κάθε άποψη. Το πιο φτηνό mini jack se mini jack καλώδιο που βρίσκει κανείς στο σκρουτζ δε νομίζω να είναι πάχους AWG28. Τα αντικατέστησα όλα με καλώδιο AWG24 copper εκτός από αυτά που τροφοδοτούν με τάση τον προενισχυτή και το LED.

Φίλε WAVE είσαι φοβερός.. Αναλυτικότατος οδηγος.. Πιστεύω ότι θα βοηθηθεί πολύς κόσμος από τον παραπάνω οδηγό σου και ένας από αυτούς και εγώ.. Μένει να βρούμε χρόνο να ασχοληθούμε και εμείς... Ευχαριστούμε και πάλι.. Μπράβο!!!



[back]

πω πω χαρας την υπομονη σου.δεν αξιζει το subακι τετοια προσοχη.



[wave]

Δεν αξίζει εννοεις με βάση το τελικό ηχητικό αποτέλεσμα;



[Petros_Dalipis]

Όλα αξίζουν προσοχή.



[back]

Δεν αξίζει εννοεις με βάση το τελικό ηχητικό αποτέλεσμα;

ναι



[wave]

Δυστυχώς δεν έχω τις γνώσεις που έχουν πολλά μέλη εδώ για να αξιολογήσω αντικειμενικά την απόδοση κάθε ηχείου και κάθε sub. Χώρια που ο χώρος μου είναι τελείως ακατάλληλος για να μπορεί να γίνει σωστή αξιολόγηση ηχητικής απόδοσης της κάθε συσκευής.

Για τα λεφτά που έδωσα όμως για να το αγοράσω ως χαλασμένο και το υπερβολικά χαμηλό κόστος των ανταλλακτικών που χρειάστηκε για να επισκευαστεί θεωρώ ότι ήταν καλό deal. Δε νομίζω ότι μπορείς να βρεις κάτι καλύτερο.

Κάποιος θα έβαζε στη ζυγαριά και το χρόνο που απαιτήθηκε, αλλά άμα είσαι σαν κι εμένα και ασχολείσαι με αυτά έτσι κι αλλιώς σαν χόμπι και επαγγεματικά, τότε δεν υπάρχει πρόβλημα, χώρια η εμπειρία που αποκτήθηκε κατά την επισκευή.



[back]

Δυστυχώς δεν έχω τις γνώσεις που έχουν πολλά μέλη εδώ για να αξιολογήσω αντικειμενικά την απόδοση κάθε ηχείου και κάθε sub. Χώρια που ο χώρος μου είναι τελείως ακατάλληλος για να μπορεί να γίνει σωστή αξιολόγηση ηχητικής απόδοσης της κάθε συσκευής.

Για τα λεφτά που έδωσα όμως για να το αγοράσω ως χαλασμένο και το υπερβολικά χαμηλό κόστος των ανταλλακτικών που χρειάστηκε για να επισκευαστεί θεωρώ ότι ήταν καλό deal. Δε νομίζω ότι μπορείς να βρεις κάτι καλύτερο.

Κάποιος θα έβαζε στη ζυγαριά και το χρόνο που απαιτήθηκε, αλλά άμα είσαι σαν κι εμένα και ασχολείσαι με αυτά έτσι κι αλλιώς σαν χόμπι και επαγγεματικά, τότε δεν υπάρχει πρόβλημα, χώρια η εμπειρία που αποκτήθηκε κατά την επισκευή.

για τα λεφτα του μια χαρα ειναι.
ακομα περισσοτερο αν το δεις σαν χομπυ.
