Trigger & Relay

Timaras

*****
Μηνύματα
2.887
Reaction score
2.078
Πιθανόν,όταν συνδέεις το βύσμα στον ανοιχτό ενισχυτή,περνάει περισσότερο ρεύμα στιγμιαία προς το ρελέ όπως γίνεται με όλες τις συσκευές ήχου και όχι μόνο,όταν συνδέονται στο δίκτυο ρεύματος.

Δε λέμε ότι όταν συνδέεις μια πηγή στην είσοδο του ενισχυτή,δεν πρέπει να είναι επιλεγμένη η είσοδος αυτή ή ακόμα καλύτερα αυτός να είναι απενεργοποιημένος γιατί υπάρχει ο κίνδυνος να κάψεις καμμιά πλακέτα από υπέρταση?..ή κανά τουίτερ?

..ή όταν βάζεις το κινητό να φορτίσει δε συνδέεις πρώτα το φορτιστή στο δίκτυο και μετά το κινητό?


toulou

Δικαναλίδης
Μηνύματα
1.389
Reaction score
1.843
...μάλλον τα 12 Volts και 50 mA της εξόδου του trigger δεν επαρκούν για την ενεργοποίηση του ρελέ, όταν όλα είναι συνδεδεμένα όπως θα έπρεπε.

Όμως εάν έχω ανοίξει πρώτα τον ενισχυτή και στην συνέχεια βάλω το βύσμα του trigger στην έξοδο του, τα 12 Volts και 50 mA επαρκούν (?) και το ρελέ κλείνει δουλεύοντας κανονικά...
Ετούτ' είναι το σημείο-κλειδί και όσο κι'αν ξύνω την κούτρα μου, ικανοποιητική εξήγηση δεν βρίσκω. Ακόμα και στιγμιαία μεγαλύτερο ρεύμα να περνάει την στιγμή που βάζεις το βίσμα με αναμμένο ενισχυτή, μετά γιατί δεν ξανα-ανοίγει το ρελε???





sk

Μηνύματα
530
Reaction score
474
Στο πρώτο post υπάρχει link για το ρελέ για το οποίο μιλαμε.
Θέλετε να πείτε οτι στερείται τέτοιου κυκλώματος?


Μηνύματα
7.234
Reaction score
11.774
Στο πρώτο post υπάρχει link για το ρελέ για το οποίο μιλαμε.
Θέλετε να πείτε οτι στερείται τέτοιου κυκλώματος?
Χρειάζεται δηλαδή το κύκλωμα transistor as switch. Το ρεύμα απο τη trigger out πάει στη βάση του τρανζίστορ το οποίο είναι πολωμένο σε κορεσμό και το οποίο θα λειτουργεί ως διακόπτης για τα 12V 175mA ( αν θυμάμαι καλά τα specs που διάβασα για το συγκεκριμένο ρελέ ) που θα παρέχονται απο ένα τροφοδοτικό, το οποίο ρεύμα αυτό θα είναι που θα ενεργοποιεί το ρελέ.
Η trigger out δηλαδή δεν είναι για να ενεργοποιήσει το ρελέ, αλλά για να δώσει το σήμα να ενεργοποιηθεί.


wnet

Nearfieldένιος
Μηνύματα
4.433
Reaction score
15.081
Στο πρώτο post υπάρχει link για το ρελέ για το οποίο μιλαμε.
Θέλετε να πείτε οτι στερείται τέτοιου κυκλώματος?
Ναι

Δεν ξέρω πως το κάνουν στις hifi συσκευές, αλλά ιδανικά θες:
  • ένα optocoupler - για πλήρη απομόνωση της συσκευής που στέλνει το trigger και της συσκευής που το δέχεται
  • ένα τρανσίστορ που θα οδηγήσει το ρελέ
  • ξεχωριστή τροφοδοσία 12V για το ρελέ - αυτό είναι η μανούρα, τα πιο πάνω είναι τίποτα
σου ετοίμασα σχήμα:



Αυτό που έχεις εσύ είναι αυτό στο κόκκινο παραλληλόγραμμο


Μηνύματα
5.280
Reaction score
6.428
Προφανως δε βλεπει τη ιδια διαφορα σε αμπερ/volt οταν ειναι stand by -on σε σχεση με καρφωτη σε on...
Επειδη αυτα τα κινεζικα ρελε , τα 30A τα βλεπω καπως γιατι δε περνεις ενα ρελε ραγας 30Ανα το βαλεις σε ενα κουτι
και να τον ενεργοποιεις με ρελε rf ή φωνητικο... κλπ..;


wnet

Nearfieldένιος
Μηνύματα
4.433
Reaction score
15.081
Ναι

Δεν ξέρω πως το κάνουν στις hifi συσκευές, αλλά ιδανικά θες:
  • ένα optocoupler - για πλήρη απομόνωση της συσκευής που στέλνει το trigger και της συσκευής που το δέχεται
  • ένα τρανσίστορ που θα οδηγήσει το ρελέ
  • ξεχωριστή τροφοδοσία 12V για το ρελέ - αυτό είναι η μανούρα, τα πιο πάνω είναι τίποτα

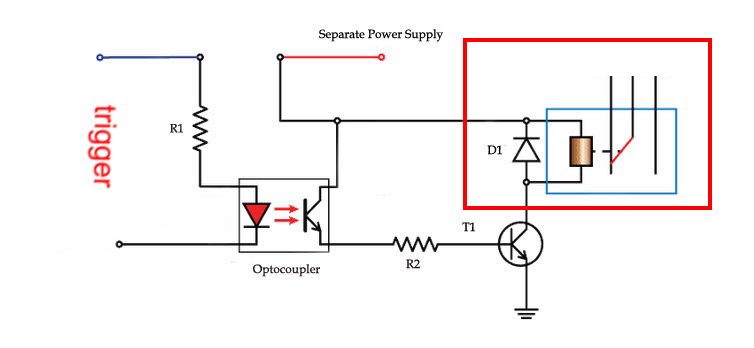

σου ετοίμασα σχήμα:

View attachment 199018

Αυτό που έχεις εσύ είναι αυτό στο κόκκινο παραλληλόγραμμο
Έτοιμη η κατασκευή από το ίδιο μαγαζί που έβαλες το πρώτο Link (αν έχει σημασία)


Απλά επιβεβαίωσε αν το αγοράσεις (αυτό ή κάποιο καλύτερο παραπλήσιο) πως τριγκάρει στέλνοντας του τάση και όχι γειώνοντας του την είσοδο (θα το δεις σαν high level & low level trigger)

Συνεχίζει βέβαια να χρειάζεται ξεχωριστή τροφοδοσία.


sk

Μηνύματα
530
Reaction score
474
@wnet
Ευχαριστώ πολύ για τις διευκρινήσεις.

Εάν τελικά χρειάζομαι διαφορετικού τύπου ρελέ, μήπως αυτό με εξυπηρετεί καλυτέρα ?

Σκοπεύω όπως είπα να τροφοδοτήσω ταυτόχρονα 2 subs, που δηλώνουν 150W RMS το καθένα.




wnet

Nearfieldένιος
Μηνύματα
4.433
Reaction score
15.081
Εάν τελικά χρειάζομαι διαφορετικού τύπου ρελέ, μήπως αυτό με εξυπηρετεί καλυτέρα ?
Μιας και χρειάζεται πολύ λιγότερο ρεύμα (Control current: 3-25MaDC) στην είσοδο του, θεωρώ πως θα κάνεις δουλειά.

  • Like
Reactions: sk



sk

Μηνύματα
530
Reaction score
474
Ωραία, η παραγγελία έφυγε !

Μαζί με ένα αλουμινένιο κουτί που θα παίξει τον ρόλο της ψήκτρας και της πυροπροστασίας, γιατί τους φοβάμαι τους SSR…


Μηνύματα
543
Reaction score
379
Θεωρώ ποιο σωστό το ρελέ με το optocoupler γιατί έχεις πλήρη απομόνωση από το ρεύμα του δικτύου της ΔΕΗ σε περίπτωση που κάτι πάει στραβά μην στα επιστρέψει στο trigger του ενισχυτή.


sk

Μηνύματα
530
Reaction score
474
Θεωρώ ποιο σωστό το ρελέ με το optocoupler γιατί έχεις πλήρη απομόνωση από το ρεύμα του δικτύου της ΔΕΗ σε περίπτωση που κάτι πάει στραβά μην στα επιστρέψει στο trigger του ενισχυτή.
Συμφωνα με αυτο παρεχεται και στους SSR (τουλαχιστον σε αυτον που παρηγγειλα) γαλβανικη απομωνωση.
(αν καταλαβαινω καλα ...)


PeterMeni

DIY - "Επαγγελματίας"
Moderator
Μηνύματα
9.622
Reaction score
12.187
Αν έχεις ένα πολύμετρο μέτρα απλά την αντίσταση του πηνίου από το ρελέ που έχεις.
Τίποτα από τα παραπάνω δεν χρειάζεται αν το πηνίο έχει υψηλή αντίσταση και είναι εντός των προδιαγραφών ρεύματος του trigger του ενισχυτή σου.
Επίσης δεν υπάρχει καμία περίπτωση να υπάρξει ποτέ επαφή από την τάση δικτύου στα 12 volts του triger.
