Featured Απόδραση σε παράλληλο Σύμπαν (Τύφλα να 'χει το πικάπ)

ThanasisR

*AV*
Μηνύματα
1.146
Reaction score
2.310
Υπάρχει ένα παράλληλο Σύμπαν στο οποίο το μέλος Bhutia δεν προχώρησε ποτέ στην προμήθεια ενεργών ηχείων με τα...ποταπά ενισχυτικά αρθρώματα στο εσωτερικό τους,αλλά συνεχίζει να χρησιμοποιεί μονομπλόκ τελικούς με στιβαρή κατασκευή και χρήσιμο ποσοστό αποδιδόμενης ισχύος σε αμιγή τάξη Α.

Σε αυτό το Σύμπαν ένα βινυλιοσύστημα (Gyrodec-SME309 - Audio Technica ART9) κρατά περίοπτη θέση στην κορυφή του ικριώματος στηριζόμενο σε βάση κατασκευής από τον ίδιο,όπως και διάφορα; αντικραδασμικά παρελκόμενα.Το φωνογραφικό στάδιο και το πικάπ χρησιμοποιούν τροφοδοτικά αρχιτεκτονικής Never Connected.Διαθέτει και DAC ευγενούς προέλευσης αντί κινεζικής...κονσερβοποιίας,ενώ λάμπουν δια της...απουσίας των τα κοινά μαύρα καλώδια.

Η σύνθεση ακολουθεί τέσσαρες βασικές Αρχές :
-Δικαναλική αρχιτεκτονική.
- Καθένας κρίκος της αλυσίδας να έχει διαστάσεις και βάρος που να επιτρέπουν χειρισμό από ένα πάντα άτομο.
- Κανένας κρίκος να μην έχει κοστίσει υπέρμετρα,ώστε ν'αποφεύγεται το παραμικρό ζόρισμα κατά την αναπλήρωση σε ενδεχόμενο απώλειας,σοβαρής βλάβης ή απλώς...αναβάθμισης.
- Το όλον (συμπεριλαμβανομένης και της διευθέτησης στο χώρο ακρόασης) να παρέχει σε κάθε περίπτωση απόδοση ανώτερη σε σχέση με τη σκέτη άθροιση των επιμέρους συστατικών.

View attachment 171299

Επειδή κιόλας το βινυλιοσύστημα θα έπαιζε χωρίς επεμβάσεις σε επίπεδο λογισμικού,ήθελε το setup ν'ακούγεται λαχταριστό και ισορροπημένο ακόμα και υπό την πατροπαράδοτη αδιόρθωτη μορφή του .Επιπλέον σε αυτό το χώρο είναι δεσμευμένος για αισθητικούς λόγους να μην έκανε καμία προσάρτηση ακουστικών πάνελ σε τοιχωματικές επιφάνειες.Ούτε καν σαγρέ υφές πάνω σ'εκείνες...Και παρ'όλα αυτά να πετύχαινε επιδόσεις εφάμιλλες αφιερωμένων χώρων...

Βεβαίως όσες εναλλακτικές πραγματικότητες και να επισκεφτούμε ορισμένες σταθερές ισχύουν ανεξαιρέτως,δεν θα μπορούσαν να λείπουν υποοβαθύφωνες μονάδες σε καμία εξ αυτών ενώ η όλη χωροταξία διέπεται από συγκεκριμένους κανόνες επιβεβαιωμένους σε κάθε στάδιο με ακροάσεις...

Ως περιηγητής σε παράλληλα Σύμπαντα,ο γράφων είχε την ευκαιρία να συλλάβει το αποτύπωμα αυτού του setup ως πολύτιμο Κοσμικό στιγμιότυπο,όντας σε θέση να περιγράψει χρήσιμους όρους στη διαρρύθμισή του....

Πώς λοιπόν θα γινόταν να διαχειριστούμε ηχεία προοριζόμενα για αφρόντιστο χώρο...
Αγαπητέ Bhutia,
Έχω μείνει άφωνος τόσο με τις γνώσεις σου όσο και με τα διαγράμματα που μας έχεις βομβαρδίσει, να χαίρεσαι τον χώρο που με τόσο πάθος τον έχεις φτιάξει, να είσαι καλά να τον κάνεις ακόμα καλύτερο !!!
Σου βγάζω το καπέλο χίλια μπράβο. 😍


Bhutia

Hidden Guru
Editor
Μηνύματα
12.966
Reaction score
37.073
Ας δούμε και τα αποτελέσματα μιας πρόχειρης διόρθωσης...

Κρουστικές :


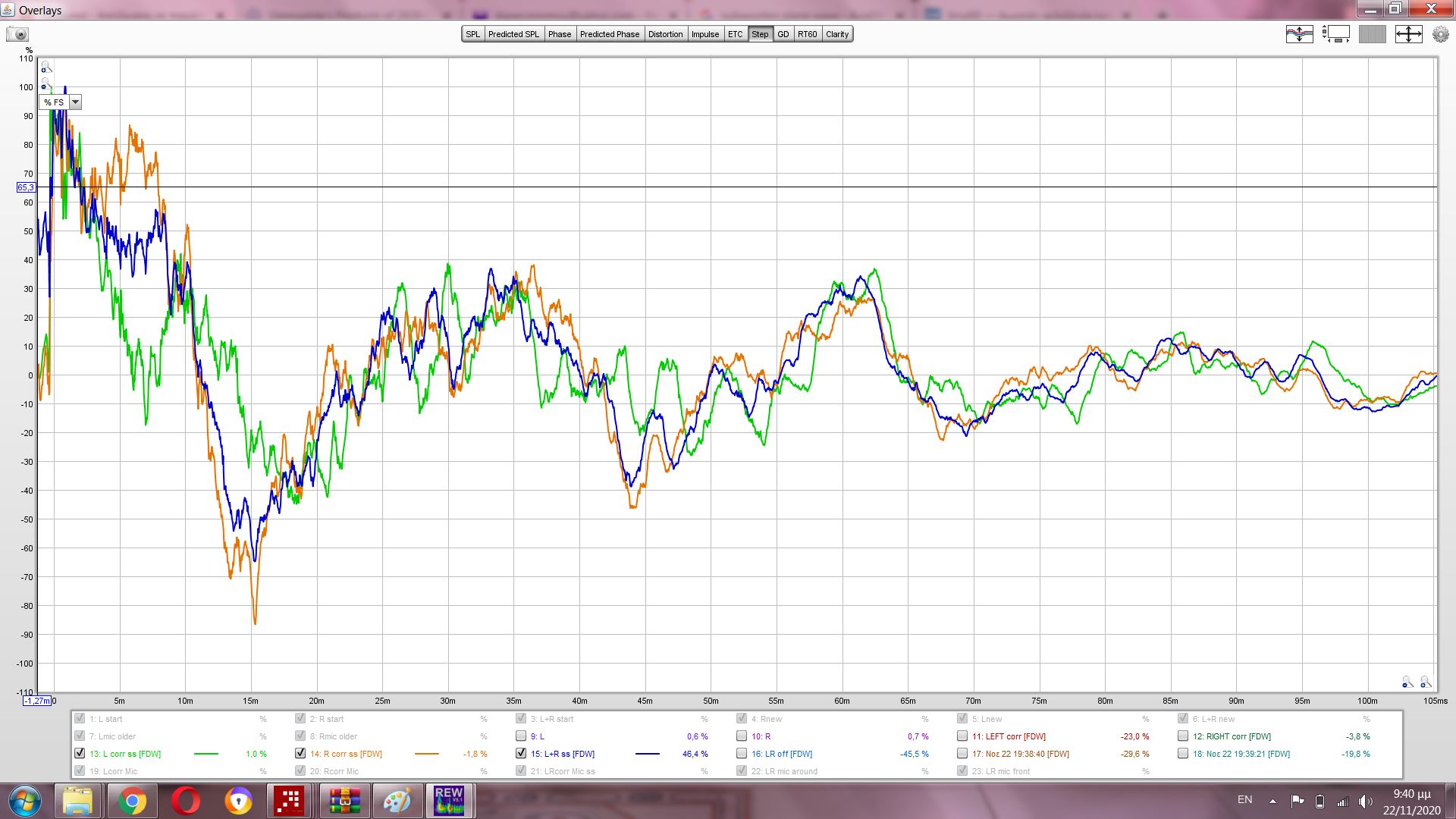

Βηματικές :


Το στοιχείο που κάνει μια κατάλληλα τοποθετημένη και διορθωμένη χοάνη να γίνεται ακαταμάχητη :


Απόσβεση του παλμού στο 10% του αρχικού πλάτους μετά από 80 χιλιοστά δευτερολέπτου...Τύφλα να χει το...Vecteur.

Η παράσταση ETC φανερώνει αμελητέο πρόωρο κωδωνισμό :

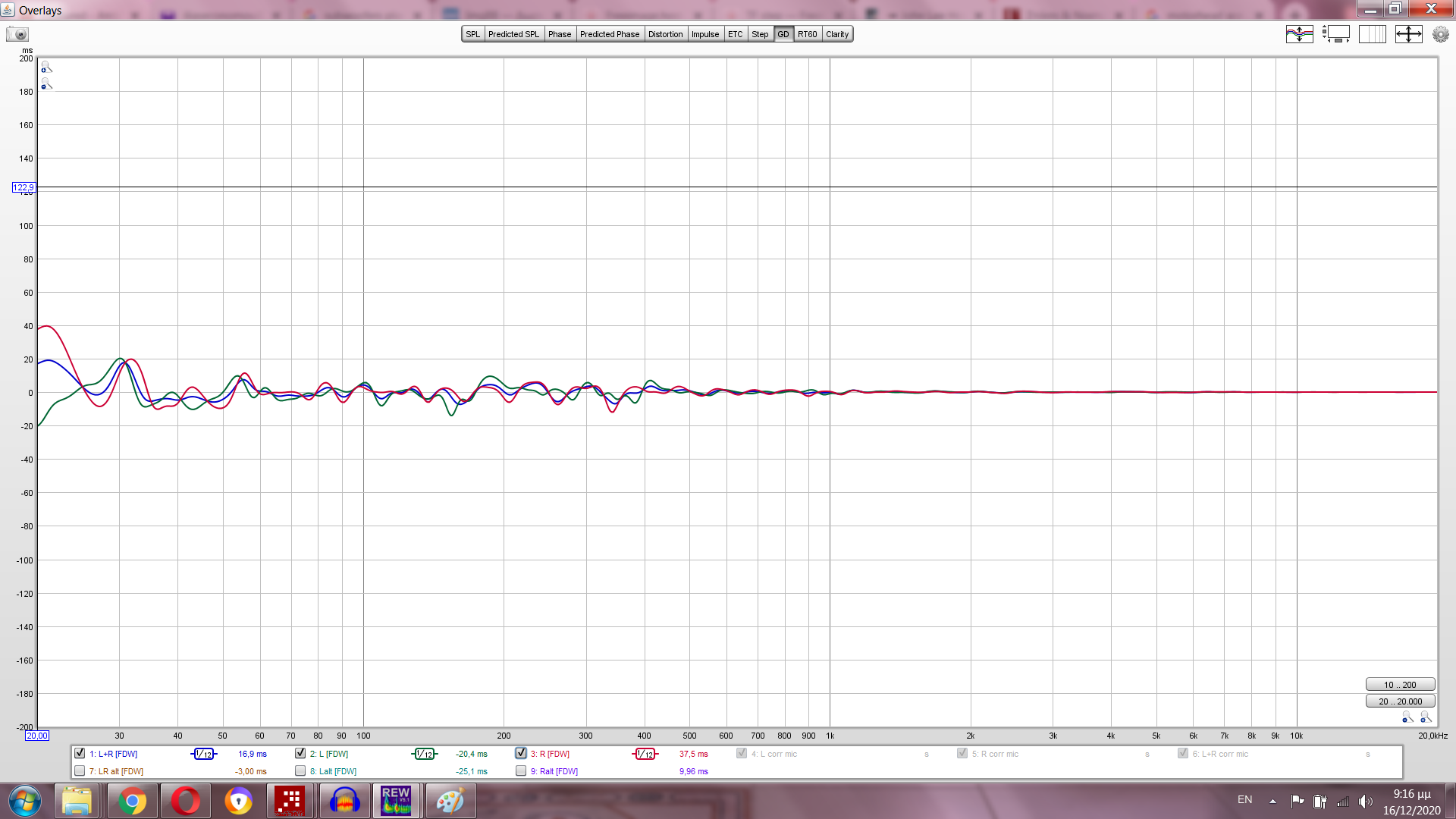

Group Delay :


Συμπεριφορά εξαιρετική για τρίδρομη κόρνα ΄΄παλαιάς κοπής΄΄ και θέση σύλληψης στο άπω πεδίο μέσα σε τυπικό οικιακό δωμάτιο...


Bhutia

Hidden Guru
Editor
Μηνύματα
12.966
Reaction score
37.073
Για την απολύτως απαραίτητη στη συγκεκριμένη περίπτωση ισοστάθμιση συστάθηκε αρχείο με ιδιαίτερες για το συγκεκριμένο setup παραμέτρους - αποφασισμένες με γνώμονα πολύχρονες ακροάσεις σε αυτά τα ηχεία :

31.5 6
40 5.9
50 5.5
63 4.9
80 3.7
100 2.5
125 1.3
160 0.6
200 0.2
250 0
1000 -1
7000 -3
10000 -2
16000 0
32000 -12

Βλέπουμε παρακάτω την προσαρμογή της ακατέργαστης απόκρισης για τα επιμέρους κανάλια στη νέα καμπύλη-στόχο :

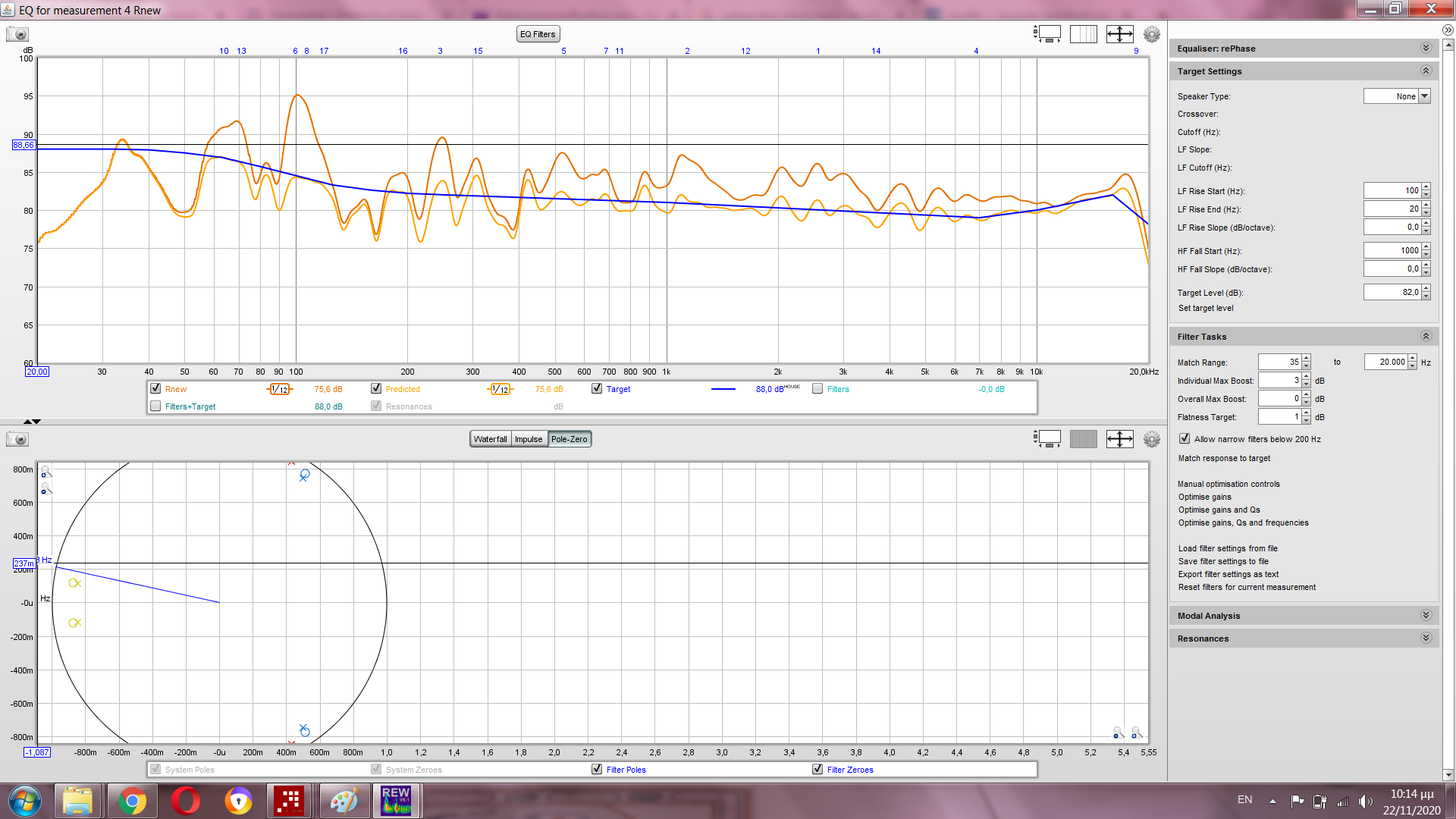

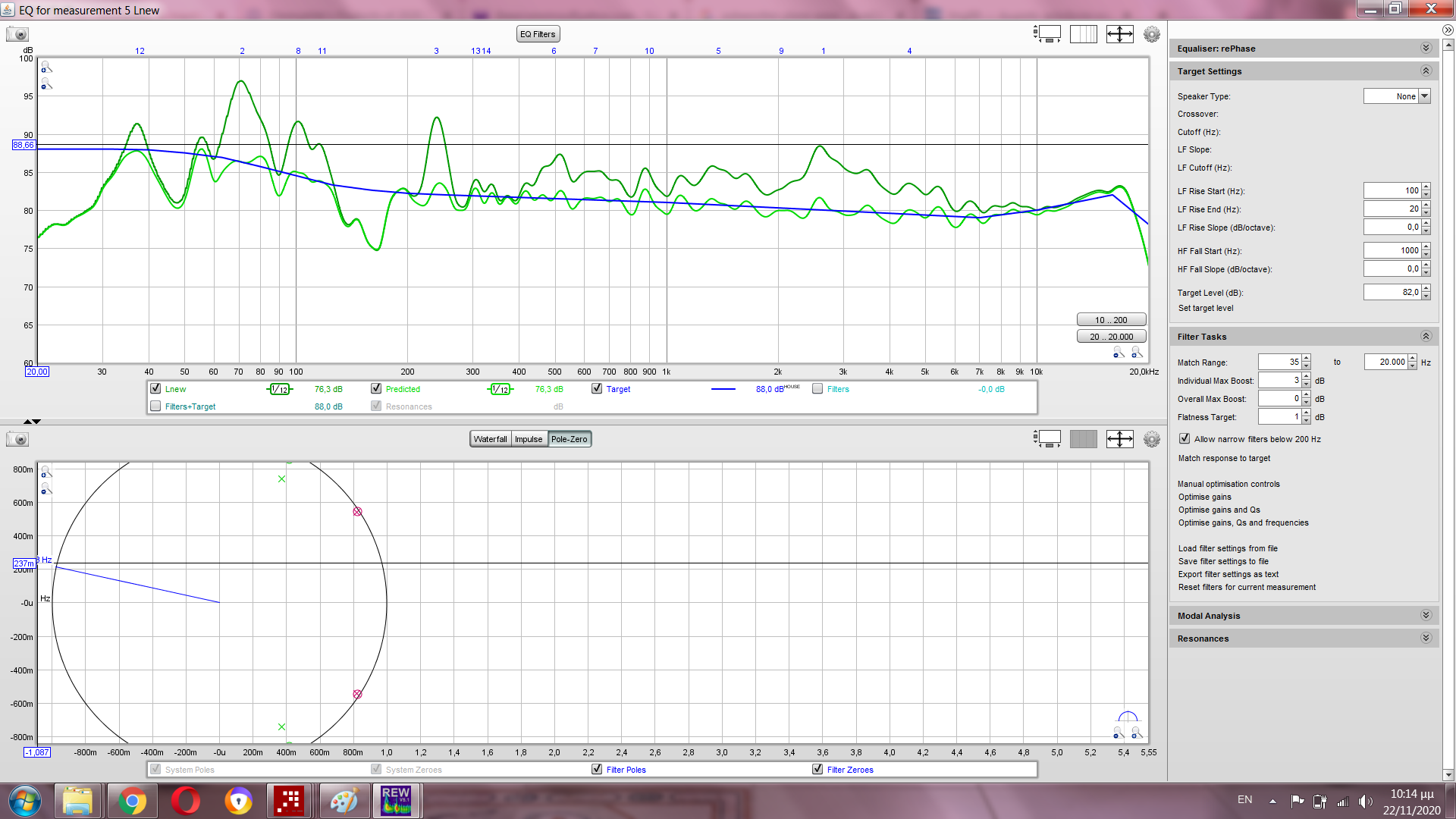

Η άνετη εφαρμογή των διορθωτικών φίλτρων φανερώνεται και στην κατανομή πόλων-μηδενικών στο κυκλικό διάγραμμα κείμενο στο κάτω μέρος της σελίδας...

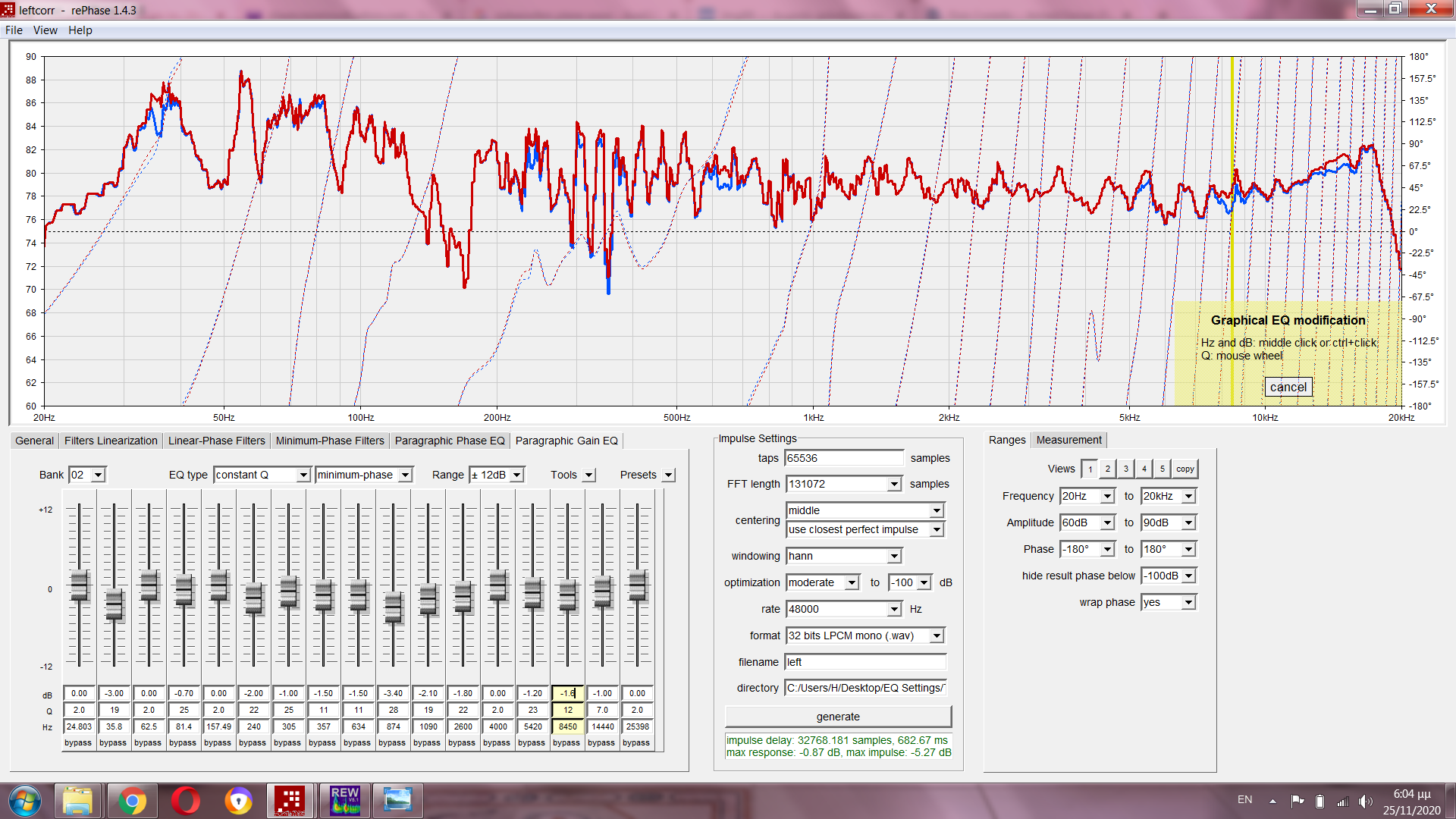

Αυτά μας οδηγούν στο εξής μετρημένο αποτέλεσμα που προέκυψε με μικρές περαιτέρω επεμβάσεις στις θεωρητικές καμπύλες εντός του rePhase :


Ωφέλιμη απόκριση από 25 Hz - πάντα χωρίς αυτόνομα sub αφού οι δορυφόροι εδώ είναι τοποθετημένοι σαν να ήταν εκείνοι υποβαθύφωνα - χαράδρες ρηχότερες και λιγότερο εκτεταμένες,εξαιρετική ισορροπία μεταξύ των επιμέρους καναλιών και κλίση τόσο-όσο με βάση την ιδιαιτερότητα του setup.
Είναι δε προφανές ότι οι καμπύλες μπορούν να εξομαλυνθούν ακόμα περισσότερο με βάση κυρίως τη μετρηθείσα απόκριση με τα κανάλια εκπέμποντα μαζί,αλλά δεν συντρέχει λόγος να βιαστούμε εν όψει της ακρόασης του "Live at Jazz Alley" από τον Mongo Santamaria...

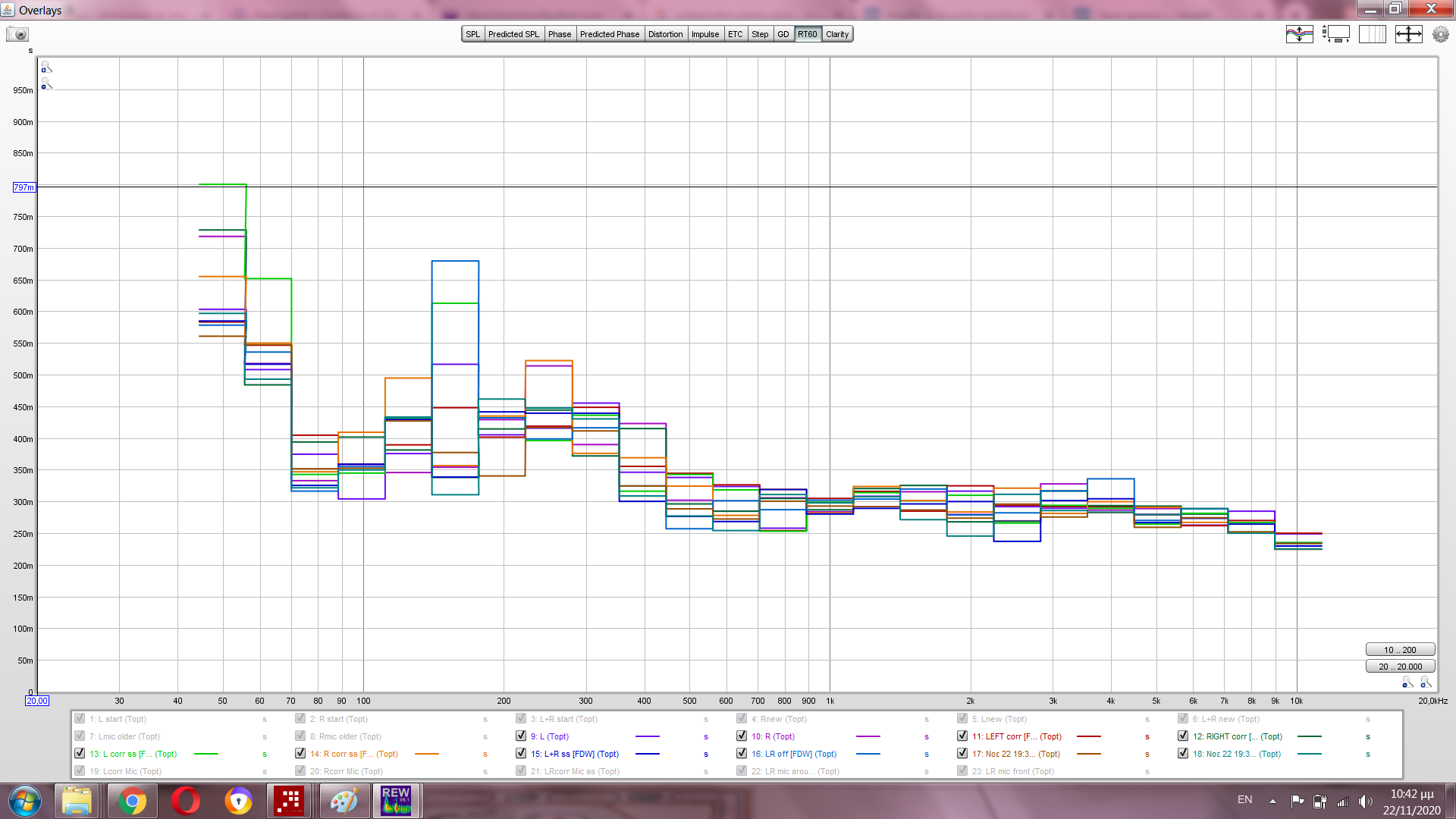

Δέσμη RT σε ποικιλία θέσεων πάνω και γύρω από το sweet spot :


Spectrogram:

Last edited:

wnet

Nearfieldένιος
Μηνύματα
1.766
Reaction score
5.105
Για την απολύτως απαραίτητη στη συγκεκριμένη περίπτωση ισοστάθμιση συστάθηκε αρχείο με ιδιαίτερες για το συγκεκριμένο setup παραμέτρους - αποφασισμένες με γνώμονα πολύχρονες ακροάσεις σε αυτά τα ηχεία :
Γιατί "αποφασισμένες με γνώμονα πολύχρονες ακροάσεις σε αυτά τα ηχεία" και όχι σκέτο "αποφασισμένες με γνώμονα πολύχρονες ακροάσεις" ;;


Bhutia

Hidden Guru
Editor
Μηνύματα
12.966
Reaction score
37.073
Γιατί "αποφασισμένες με γνώμονα πολύχρονες ακροάσεις σε αυτά τα ηχεία" και όχι σκέτο "αποφασισμένες με γνώμονα πολύχρονες ακροάσεις" ;;
Διότι τα συγκεκριμένα είναι τα μοναδικά ηχεία απ'όσα έχω που δεν γίνεται πλέον ν'ακούω αδιόρθωτα,ούτε για λίγο...Το εγχείρημα ισοστάθμισης κυρίως για τους επίμαχους χρωματισμούς στην κόρνα των μεσαίων έπρεπε να διαχωρίσει την ήρα από το στάρι,δηλαδή αρεστά από ανεπιθύμητα στοιχεία.

Η καφετιά καμπύλη αναπαριστά απόκριση με τα δύο κανάλια μαζί και το μικρόφωνο περιφερόμενο υπό την κατάλληλη κλίση πέρα από τη ζώνη του sweet spot ανταποκρινόμενο σε όρθιο ακροατή μετακινούμενο εντός του δωματίου γύρω από τη θέση ακρόασης :



Bhutia

Hidden Guru
Editor
Μηνύματα
12.966
Reaction score
37.073

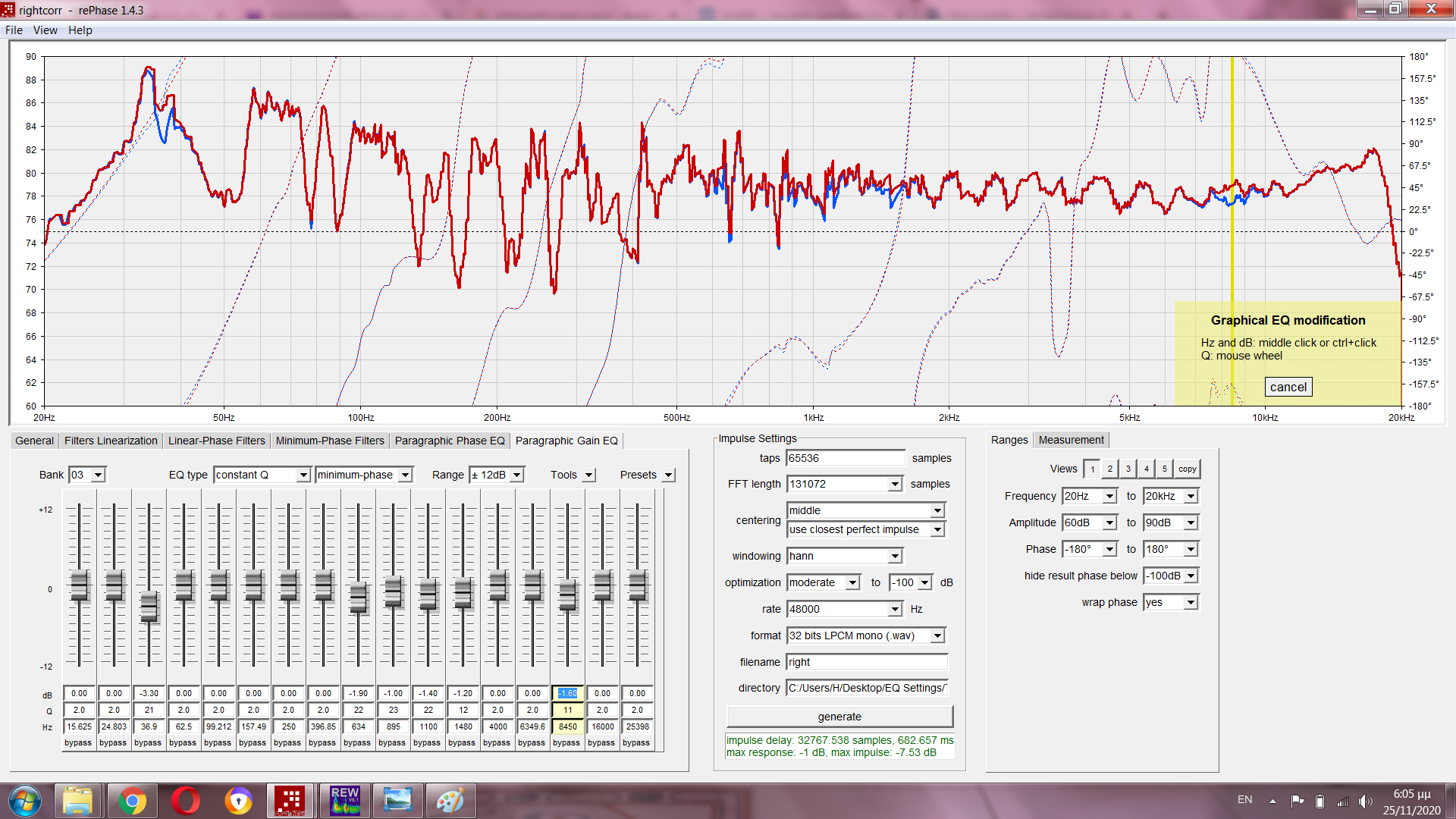

Για το δεύτερο στάδιο της ισοστάθμισης επιστρέφουμε σε περιβάλλον rePhase αυξάνοντας ανάλυση στο παράθυρο εργασίας ώστε να γίνει παραπλήσια μ'εκείνη από το παράθυρο του REW.Αντιπαραβάλλοντας έτσι ισότιμα τις ομόλογες αποκρίσεις (πρόσφατα μετρηθείσα vs απεικονιζόμενη καμπύλη στο rePhase) μπορούμε να εκτελέσουμε περαιτέρω μικροεπεμβάσεις,όπως φαίνεται από τις μπλε χρώματος αποκλίσεις :

Αριστερό κανάλι :

Δεξί κανάλι :


Τα αποτελέσματα σε νέα μέτρηση από μετακινούμενο μικρόφωνο στη στάθμη αναφοράς :


Για το τελικό στάδιο λαμβάνεται υπ'όψιν η μορφή της μπλε καμπύλης με τα επιμέρους κανάλια εκπέμποντα μαζί...Από εκείνη σε συνδυασμό με ακροάσεις προκύπτει η ανάγκη μιας ακόμα διόρθωσης κατά -1 dB ανά κανάλι με κεντρική συχνότητα 2000 Hz υπό τιμή Q = 1 ,δηλαδή εκτεταμένη εφαρμογή υποχώρησης ακριβώς στο εύρος ζώνης από την κόρνα των μεσαίων...



Bhutia

Hidden Guru
Editor
Μηνύματα
12.966
Reaction score
37.073

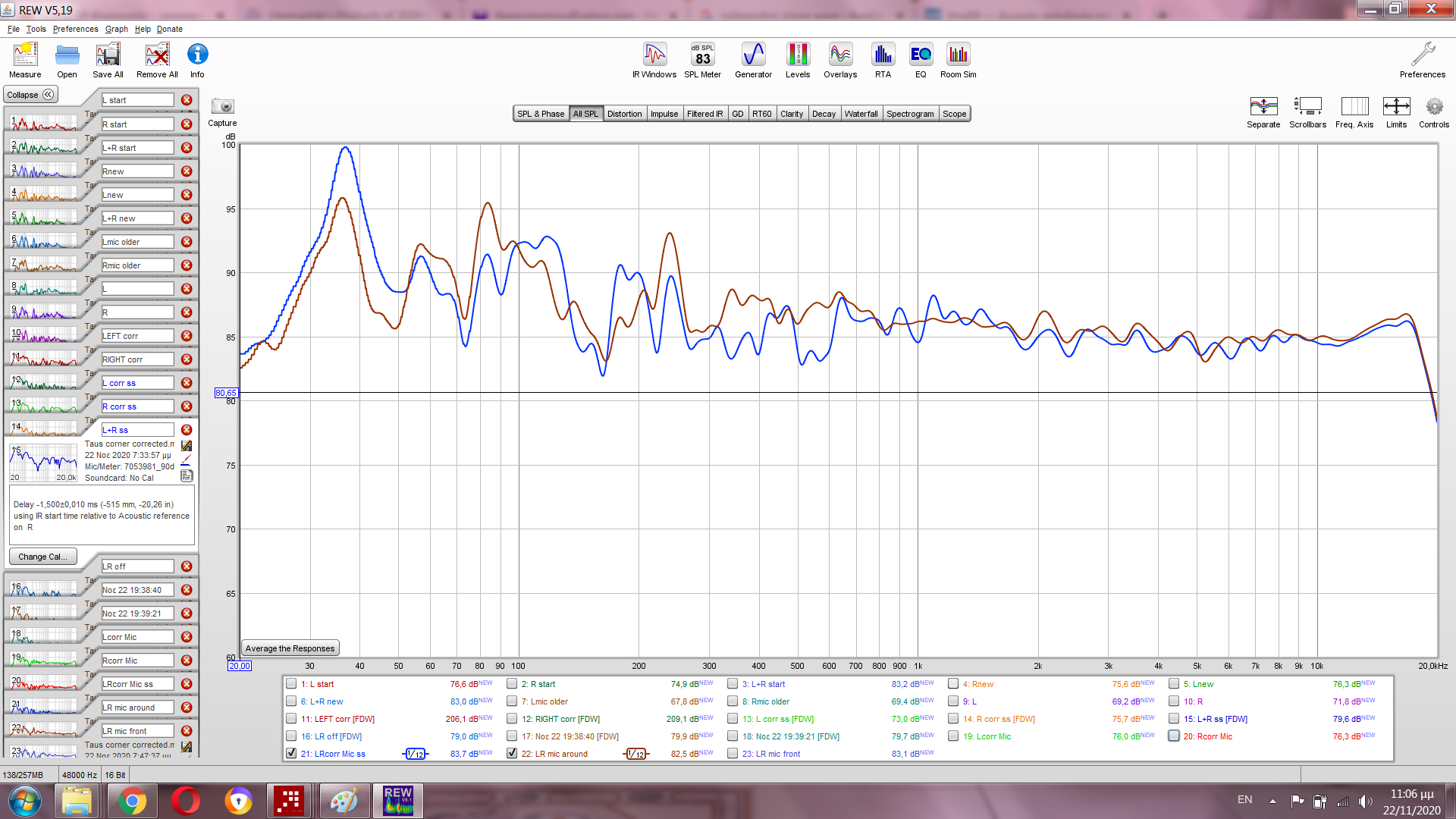

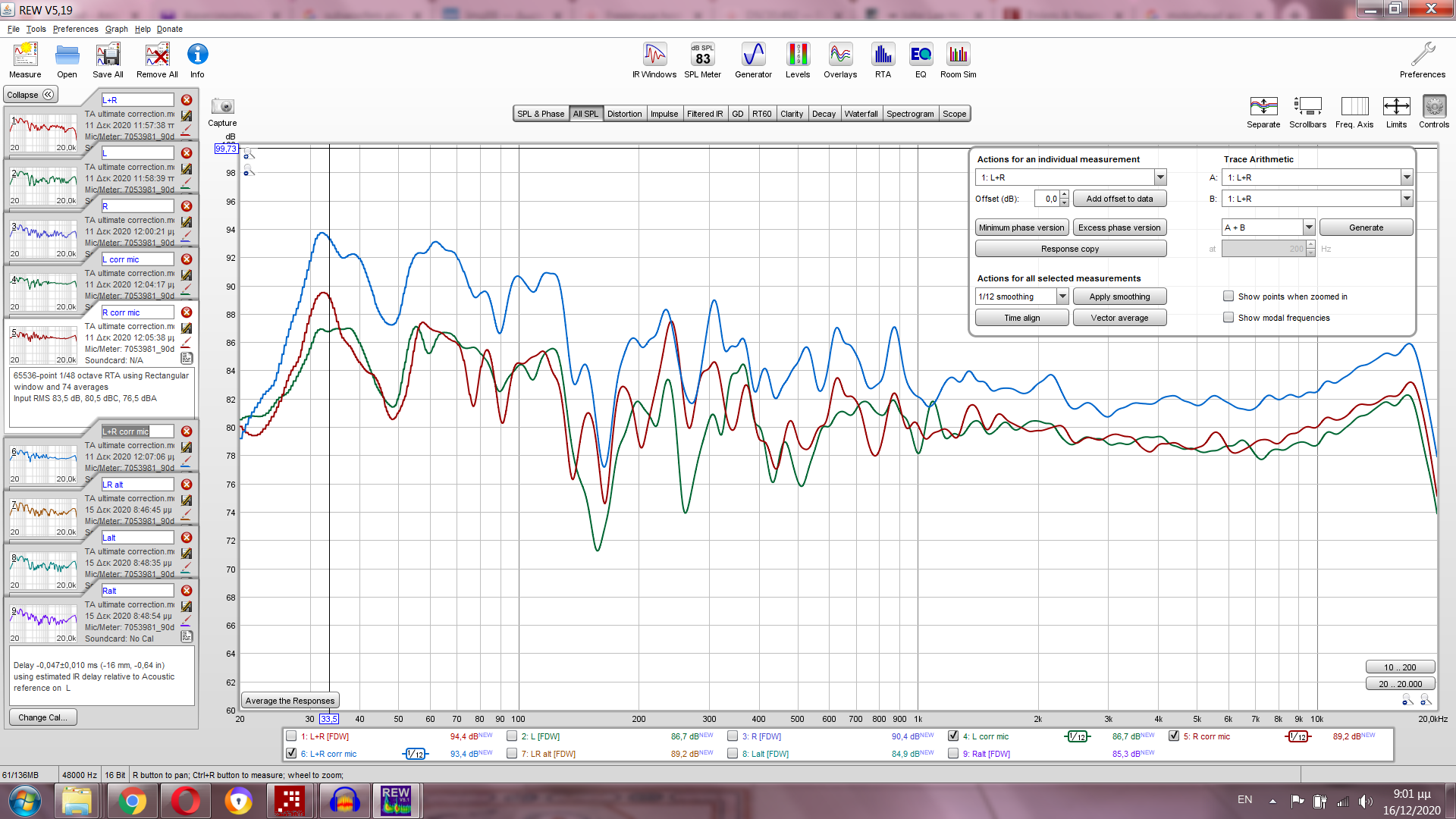

Ας δούμε το αποτέλεσμα...Δύο αποκρίσεις από τα κανάλια εκπέμποντα μαζί...Η καφετιά καμπύλη αναπαριστά την κατάσταση πριν το τρίτο στάδιο ισοστάθμισης,ενώ η μπλε το τελικό στάδιο όπου ικανοποιώντας κατά την ακρόαση κρίθηκε σκόπιμο να μη συνεχίζονταν οι επεμβάσεις :

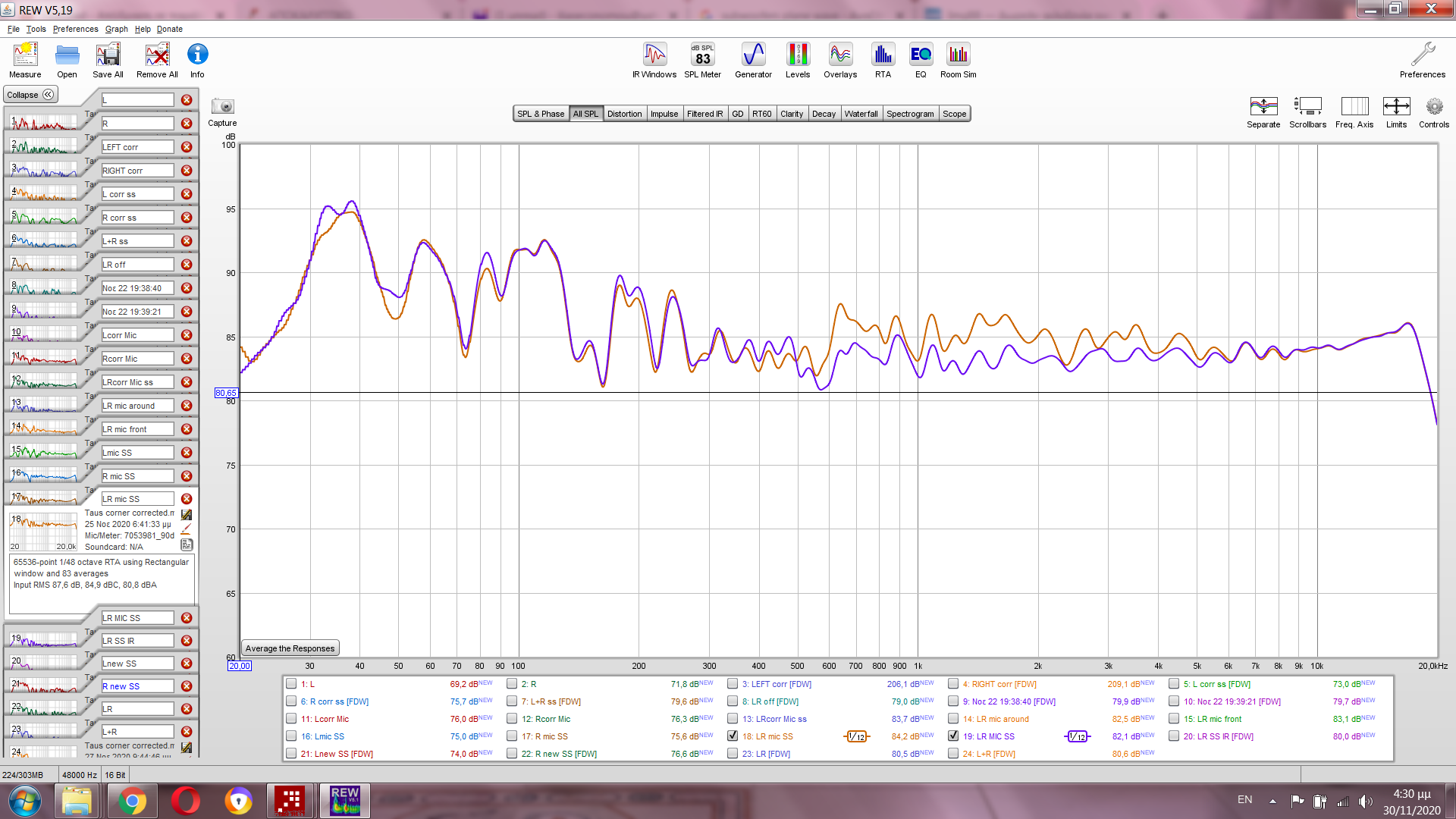

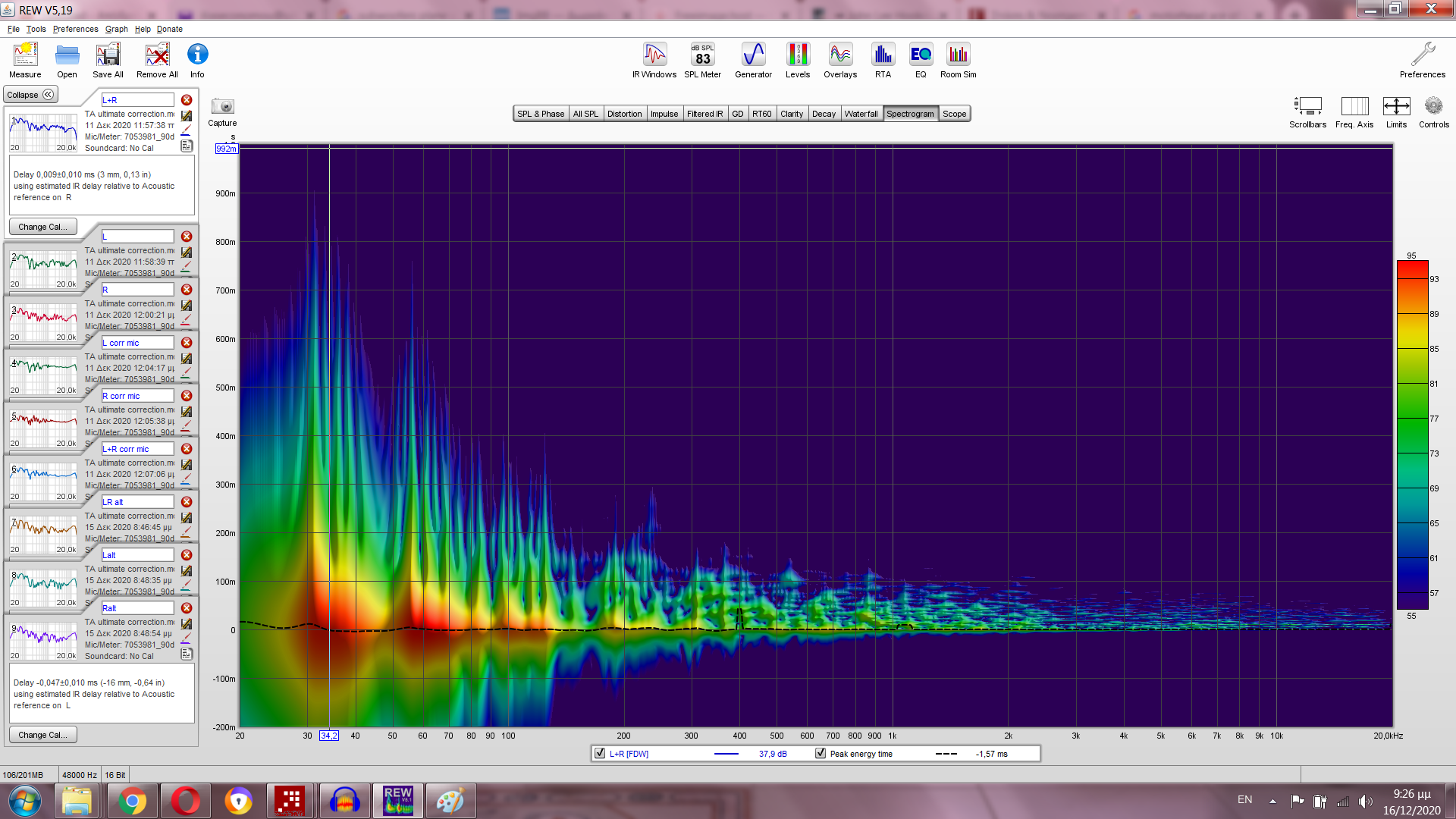

Το spectrogram από την τελική διόρθωση :


Ικανοποιητική συνάφεια κι εκτός sweet spot πάντα σε θέση πίσω από το κρεβάτι :


Όχι και άσχημα υπό τη συγκεκριμένη διαρρύθμιση ...Φανερώνει πάντως ότι για την προσφορά ενέργειας στη ζώνη της πρώτης οκτάβας συμβάλλει οπωσδήποτε και ιδιορρυθμός του δωματίου,έστω και αν μέσω ισοστάθμισης θα έχει αποκοπεί ένα μέρος από την παρασιτική ενέργεια.

Χωρίς συνδρομή μπασοπαγίδων ή άλλης εξειδικευμένης παθητικής φροντίδας για τον έλεγχο στις χαμηλές,σε προσεχές στάδιο διαχείρισης θα διερευνηθεί κατά πόσον θα μπορούσαν οι κυρίαρχες συνιστώσες από ιδιορρυθμούς να ελεγχθούν με την προσθήκη sub...Προτού όμως περάσουμε σε αυτό,ο παράλληλος εαυτός επιμένει για χάρη παιγνιδιού να γίνει μια νέα προσπάθεια ξανά από την αρχή με κάποιες παραλλαγές πάνω στην παρούσα σύνθεση...

Last edited:

Bhutia

Hidden Guru
Editor
Μηνύματα
12.966
Reaction score
37.073
Προτού περάσουμε στην τελική προσπάθεια απουσία sub,ανοίγει παρένθεση...Σε προγενέστερο στάδιο,δηλαδή πριν την επανεγκατάσταση των δορυφόρων,είχαν γίνει διερευνητικές μετρήσεις για πιθανούς συνδυασμούς με τεμάχια από το...αποθεματικό των sub.

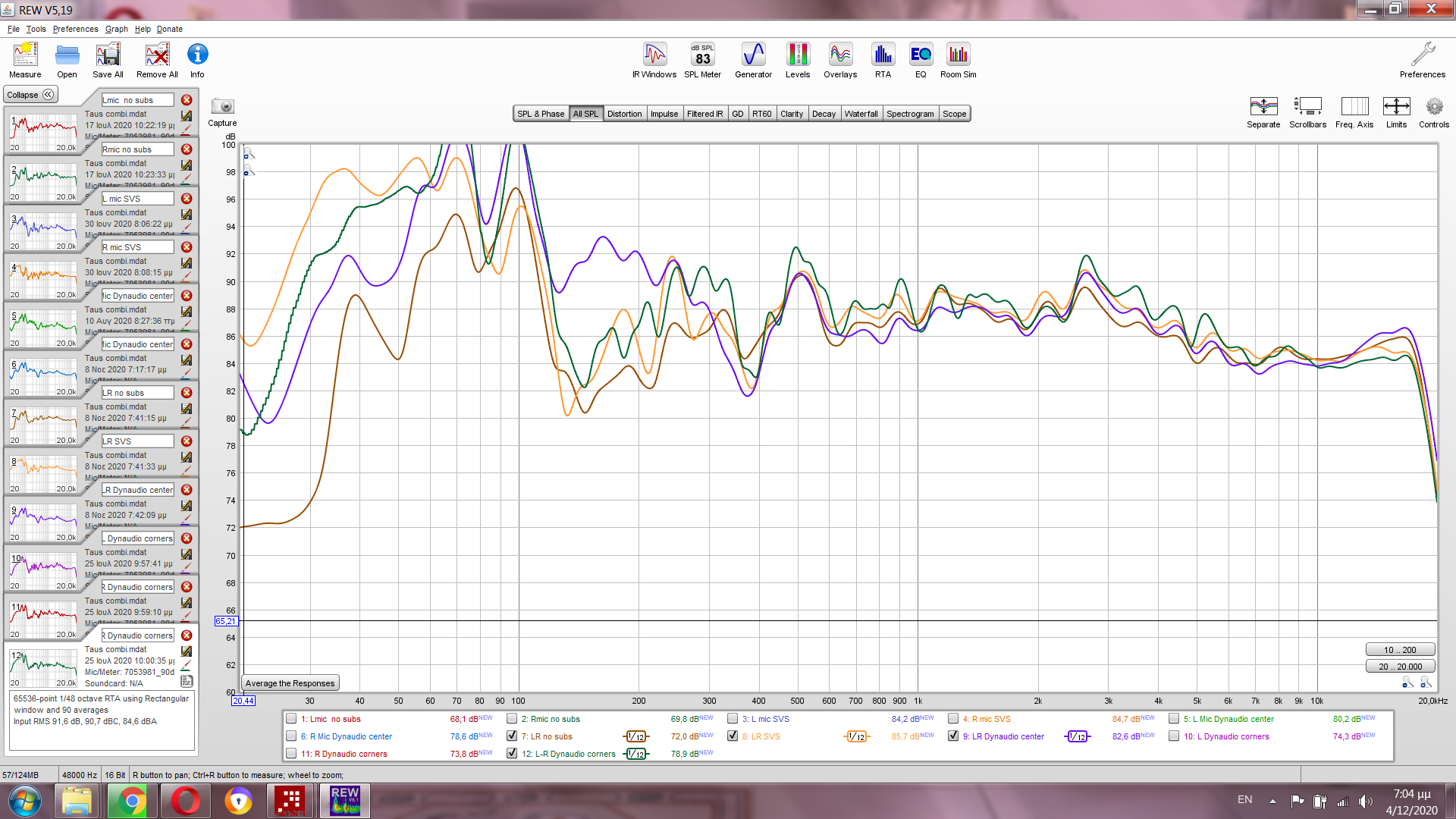

Οι παρακάτω καμπύλες αναπαριστούν τα δύο κανάλια εκπέμποντα μαζί από εκείνο το στάδιο και χωρίς επεξεργασία...

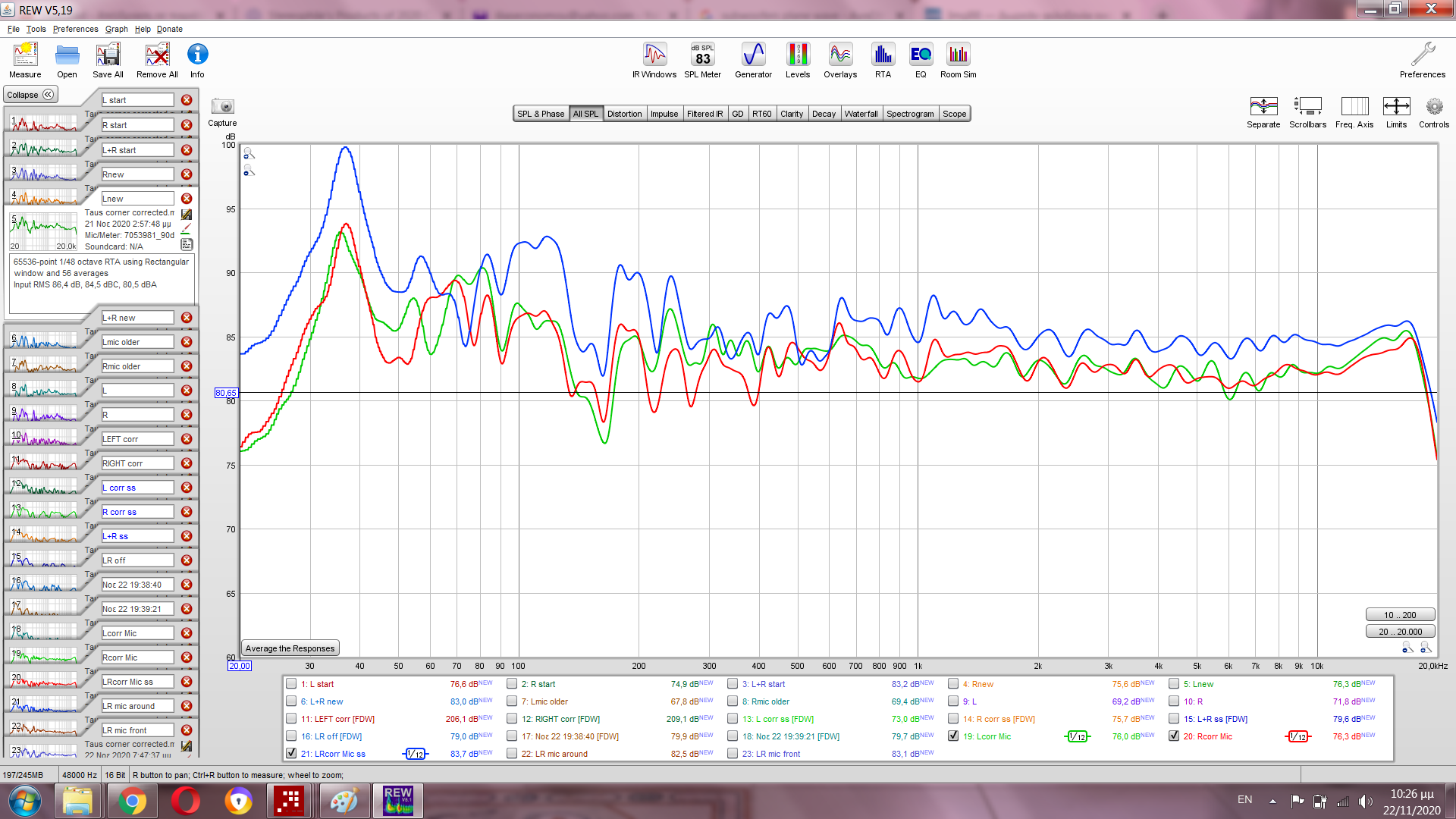

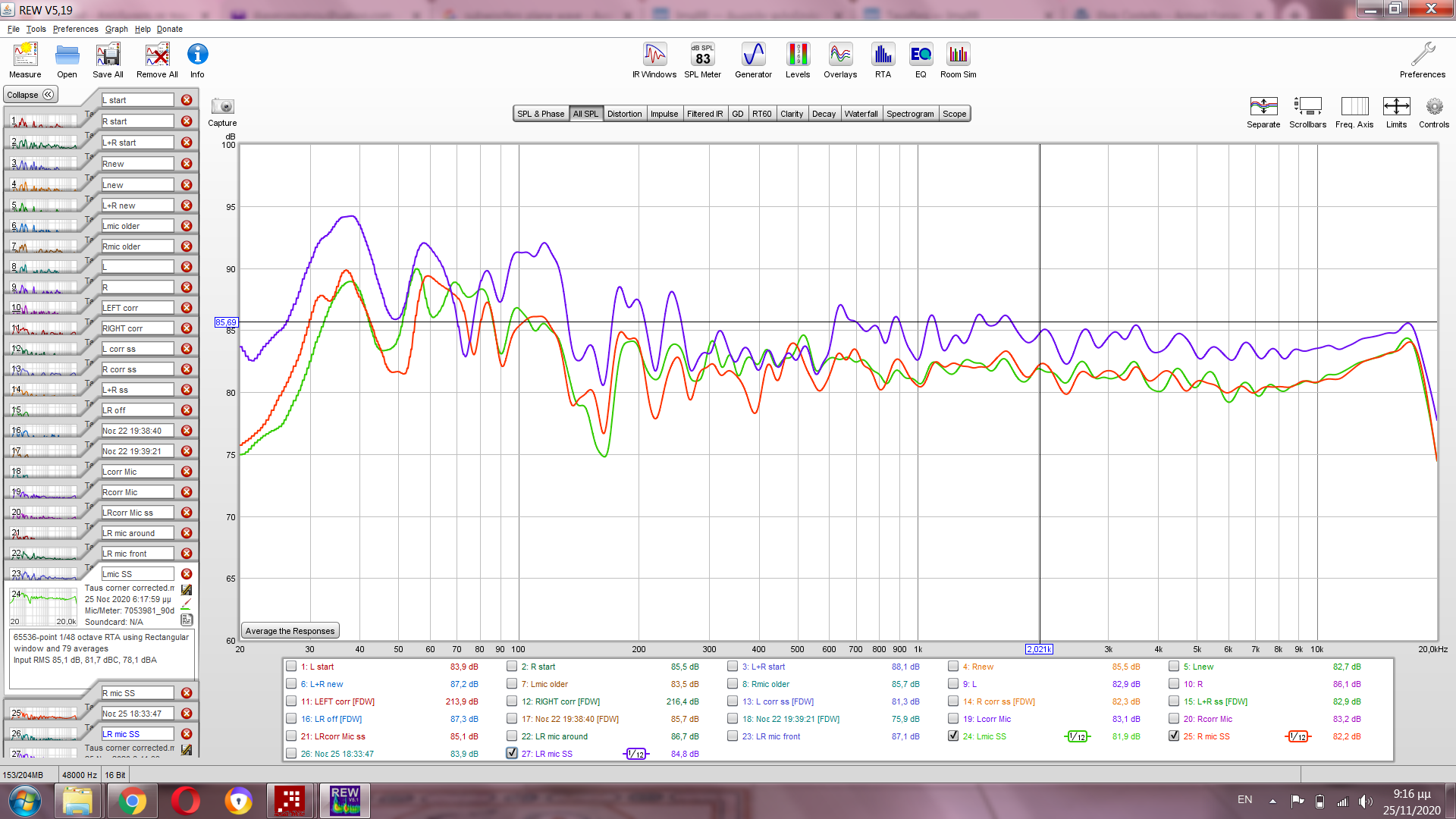

Κόκκινη οι δορυφόροι χωρίς sub,πορτοκαλιά δορυφόροι μαζί με δύο τεμάχια SVS SB-2000 εφαπτομενικά στα πλευρικά τοιχώματα στην ίδια ευθεία με τη θέση ακρόασης,πράσινη Dynaudio 9S σε γωνιακές θέσεις με το καθένα απέναντι από τον αντίστοιχο δορυφόρο και μπλε τα δύο Dynaudio το ένα δίπλα στο άλλο με τα μεγάφωνα αντικρυστά μεταξύ των στο κέντρο των δύο διαστάσεων (μήκους-πλάτους) κι εγκατεστημένα σε αφανή θέση κάτω από το κρεβάτι...


Από τους υποψήφιους συνδυασμούς κρίθηκε προτιμότερος ο τελευταίος,αφού ήταν ο μόνος που γέμιζε ενεργειακά τη χαράδρα στην τρίτη οκτάβα,τη ζώνη του αντικτύπου.Αυτό το δεδομένο θα έχει ληφθεί υπ'όψιν για εφαρμογή σε μεταγενέστερο στάδιο.

Συμπληρώνεται επίσης ότι η εμφανιζόμενη στην ανωτέρω παράσταση ενεργειακή υποχώρηση λίγο κάτω από τα 400 Hz έχει ήδη επιδιορθωθεί χάρη στην τροποποιημένη τοποθέτηση για δορυφόρους και θέση ακρόασης από τα προηγούμενα....


Μηνύματα
3.096
Reaction score
3.968
μπλε τα δύο Dynaudio το ένα δίπλα στο άλλο με τα μεγάφωνα αντικρυστά μεταξύ των στο κέντρο των δύο διαστάσεων (μήκους-πλάτους) κι εγκατεστημένα σε αφανή θέση κάτω από το κρεβάτι...
Μου αρέσει. Πολύ μου αρέσει.


Σταύρος Λαγκαδιανός

Το αγοράκι με τα σπίρτα
Μηνύματα
3.959
Reaction score
10.847
Dynaudio 9S
Αυτά πότε ξεφύτρωσαν? 18άρια δεν είχες μέχρι τώρα?

τα δύο Dynaudio το ένα δίπλα στο άλλο με τα μεγάφωνα αντικρυστά μεταξύ των στο κέντρο των δύο διαστάσεων
Δεν καταλαβαίνω τι εννοείς... μα καθόλου λέμε!
Ένα κέντρο δύο διαστάσεων πώςγίνεταφτό?
ή
Δύο κέντρα δύο διαστάσεων (αυτό γίνεται, μα δεν γίνεται το αντικριστά)


wnet

Nearfieldένιος
Μηνύματα
1.766
Reaction score
5.105
Δεν καταλαβαίνω τι εννοείς... μα καθόλου λέμε!
Ένα κέντρο δύο διαστάσεων πώςγίνεταφτό?
ή
Δύο κέντρα δύο διαστάσεων (αυτό γίνεται, μα δεν γίνεται το αντικριστά)

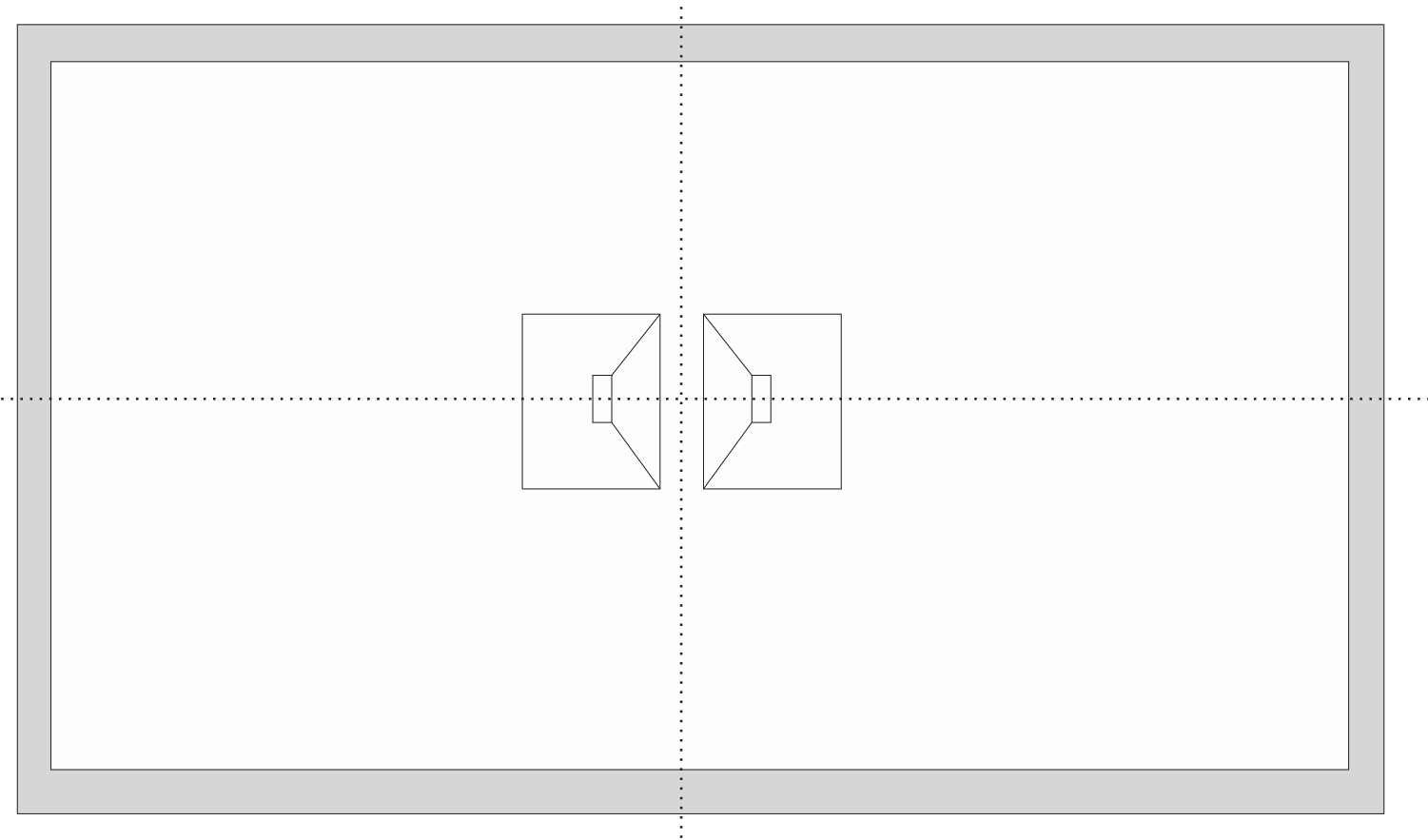

υποθέτω κάπως έτσι:




Bhutia

Hidden Guru
Editor
Μηνύματα
12.966
Reaction score
37.073
Καλό φαίνεται. Είναι όμως έτσι? Κι αν είναι, έτσι παίζει η διεύθυνση ή κάθετα?
Ωραίες οι απορίες του Σταύρου...Ανάλογες θα είχα και ο ίδιος πριν τις μετρητικές συνεδρίες...

Καταρχάς η κατοχή των 9S έχει θιγεί στο πρόσφατο παρελθόν σε άλλο νήμα ενώ φάνηκαν κιόλας σε προηγηθείσα φωτό στο παρόν.

Απογραφή
Το τρέχον αποθεματικό τεμαχίων sub από το σύνολο των setup είναι το εξής :
3 + 2 (άλλο Σύμπαν) Dynaudio 18S
2 Dynaudio 9S
2 SVS SB-2000
1 Yamaha YST-SW800
2 JBL LSR10S (άλλο Σύμπαν)

Παράλληλο Σύμπαν
5 Δεκεμβρίου 2020

Στο θέμα του προσανατολισμού τώρα,η διάταξη των δύο τεμαχίων έγινε πάνω στο πλάτος του δωματίου,δηλαδή κάθετα προς τον άξονα του μήκους.Αυτή έδινε το βέλτιστο αποτέλεσμα.Σκοπός ήταν τα δύο sub να συμπεριφερθούν σαν ενιαία μονάδα με χειραγώγηση της πολικής απόκρισης.

Τα μοντέλα 9S δεν διαθέτουν το λογισμικό των μεγάλων τους αδελφών με τις ρυθμίσεις σε πεδία χρόνου και συχνότητας.Η εγκατάσταση αυτή έφερνε το ακουστικό κέντρο του ενιαίου συμπλέγματος πολύ κοντύτερα στη θέση ακρόασης σε σχέση προς τους δορυφόρους.Επιτεύχθηκε έτσι ικανοποιητικό ακουστικό κροσάρισμα με τους δεύτερους,αφού εκείνοι χάρη στη γεωμετρία και μόνο θα έχουν καθυστερηθεί κατά 7 περίπου msec σε σχέση με το σύμπλεγμα των sub στο πεδίο του χρόνου.Αυτό το γεγονός αναμένεται να διευκολύνει σημαντικά το έργο για το λογισμικό διόρθωσης κατά τρόπον ώστε να μην προκύπτει αντιληπτός πρόωρος κωδωνισμός με τη δράση του,ιδίως από τη στιγμή που το σύμπλεγμα sub δεν πρόκειται να κροσαριστεί με ηλεκτρονικό τρόπο.

Επισημαίνεται ξανά ότι το rePhase διαχειρίζεται πολύ δυσκολότερα τις περιπτώσεις όπου οι μονάδες sub δεν θα είναι ήδη κροσαρισμένες ηλεκτρονικά με δορυφόρους και όπου οι δεύτεροι θα εκπέμπουν full range...Το ουσιαστικό πλήθος sub στην ενιαία οντότητα υπό την τρέχουσα συνθήκη είναι...3 : Οι δύο δορυφόροι που προβλεπόταν να εγκατασταθούν στις γωνίες σα να ήταν και οι ίδιοι sub και το ενιαίο σύμπλεγμα με τα δύο τεμάχια τα οποία θα συμπεριφέρονταν ως ένα,έχοντας μάλιστα το νοητό ακουστικό του κέντρο στο επίκεντρο της κάτοψης για το συγκεκριμένο χώρο...Win-win situation...Πόσο θα μπορέσει τώρα να εξισορροπήσει τους ιδιορρυθμούς από το χώρο χωρίς συνδρομή άλλης παθητικής φροντίδας θα φανεί προσεχώς...

Edit. : Στην προηγούμενη παράσταση καθώς και στο προσεχές στάδιο όπου θα πραγματοποιηθεί επισήμως η ενσωμάτωση,τα sub έχουν αφεθεί να εκπέμπουν full range,δηλαδή την εγγενή απόκριση από τα ηλεκτρομηχανικά τους χαρακτηριστικά μέχρι το άνω όριο και χωρίς παρεμβολή βαθυπερατού φίλτρου.

Last edited:

costas EAR

Δόκτωρ ΔιαXύσιος Tesla fanboi
Editor
Μηνύματα
36.717
Reaction score
74.937
Το τρέχον αποθεματικό τεμαχίων sub από το σύνολο των setup είναι το εξής :
3 + 2 (άλλο Σύμπαν) Dynaudio 18S
2 Dynaudio 9S
2 SVS SB-2000
1 Yamaha YST-SW800
2 JBL LSR10S (άλλο Σύμπαν)
12 σαμπ, μας τρώει όλους γκάμπατζ.


Bhutia

Hidden Guru
Editor
Μηνύματα
12.966
Reaction score
37.073

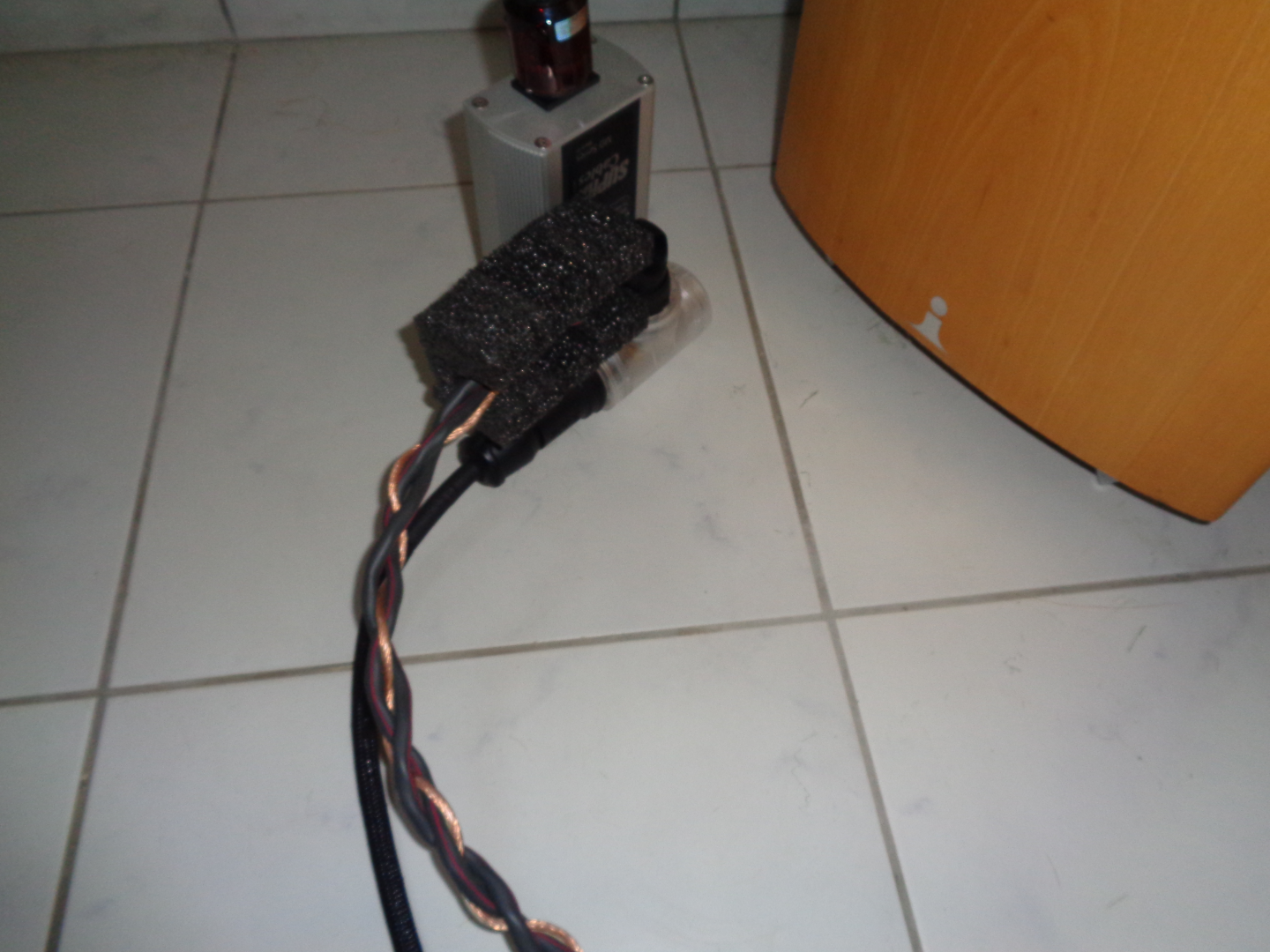

Για την τελική απόπειρα χωρίς sub προστέθηκε επιπλέον ειδική έκδοση από το DIY καλώδιο τροφοδοσίας καθώς και DC blocker Supra...

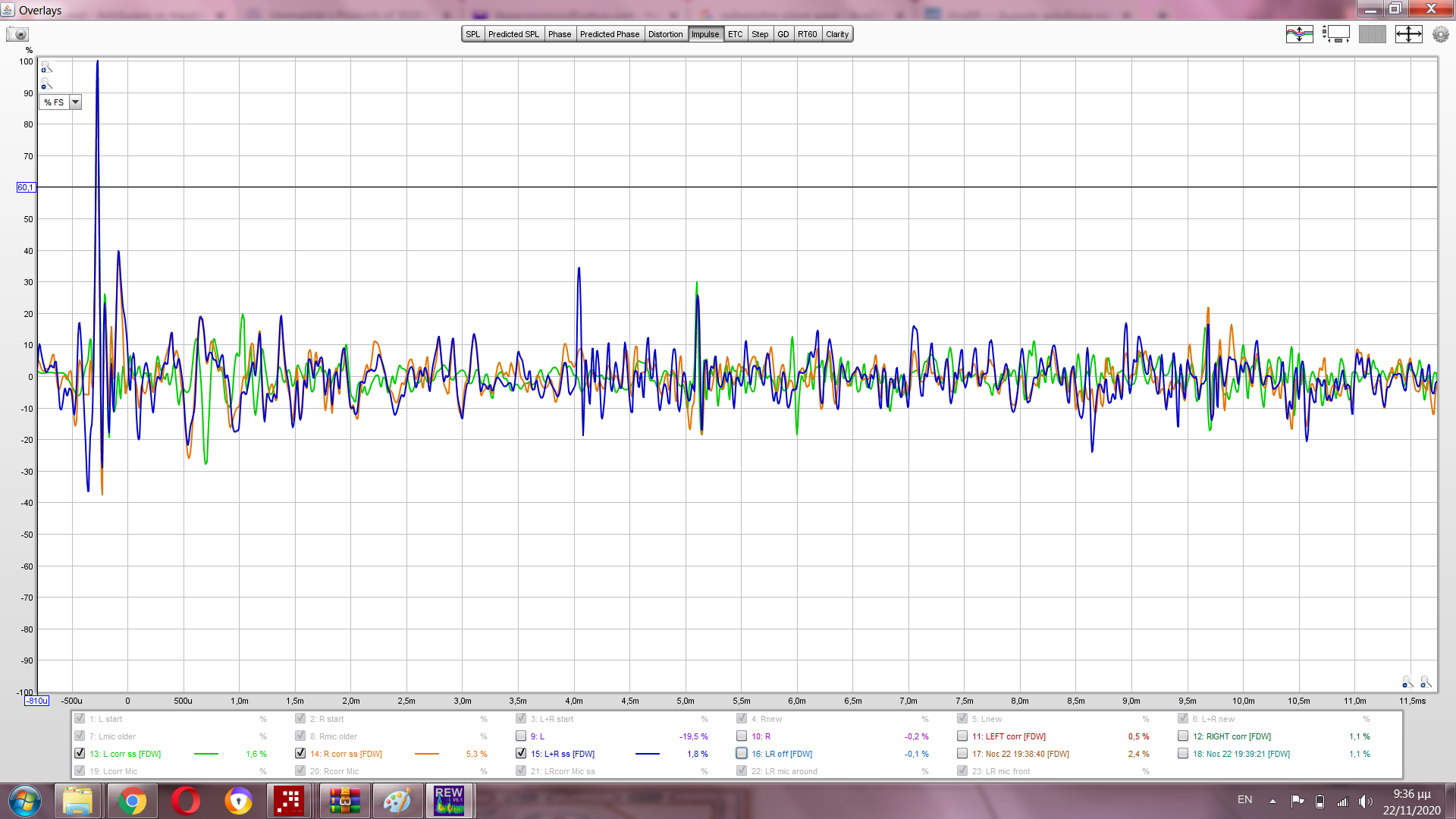

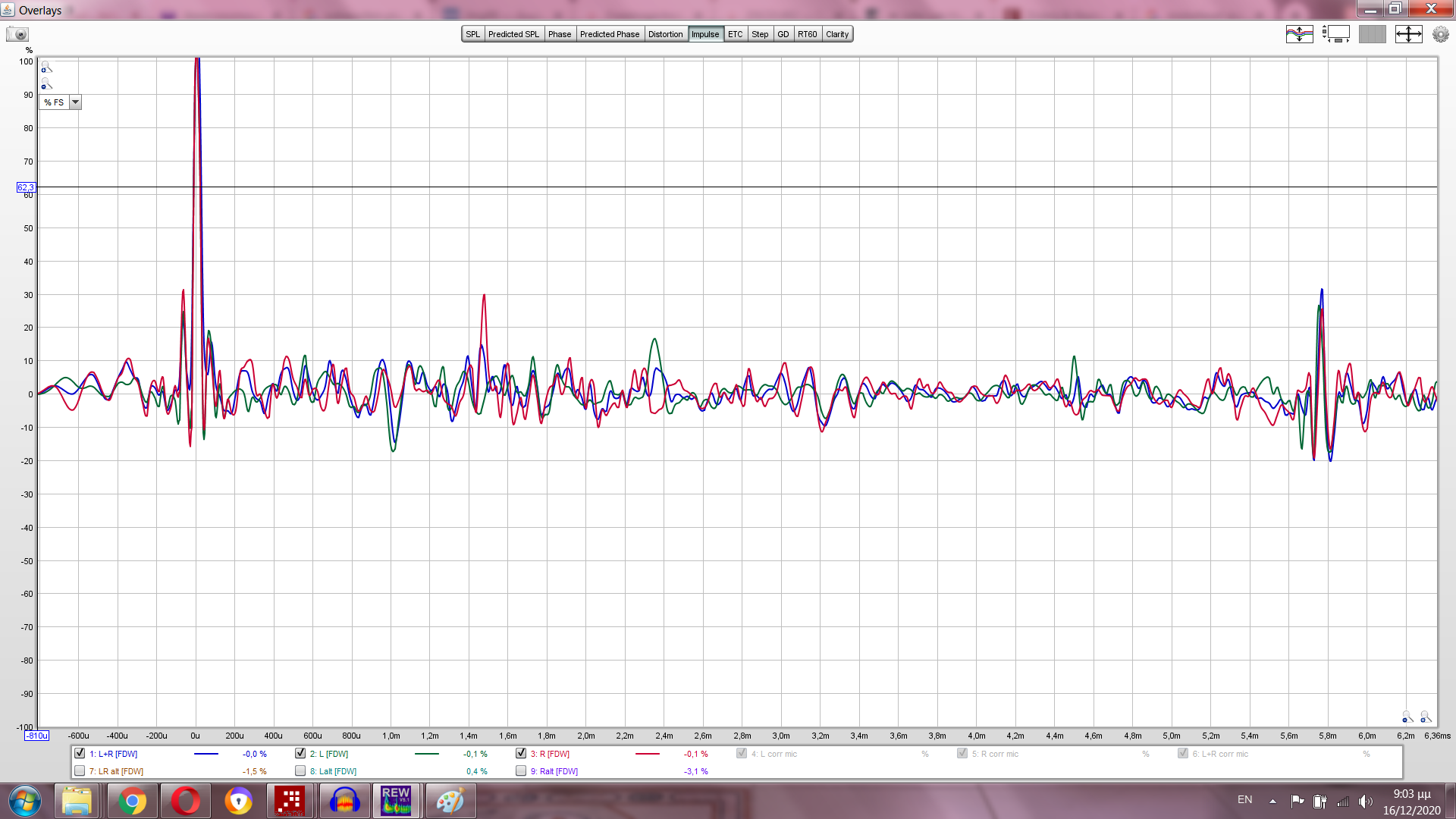

Κρουστικές κατά τα γνωστά:

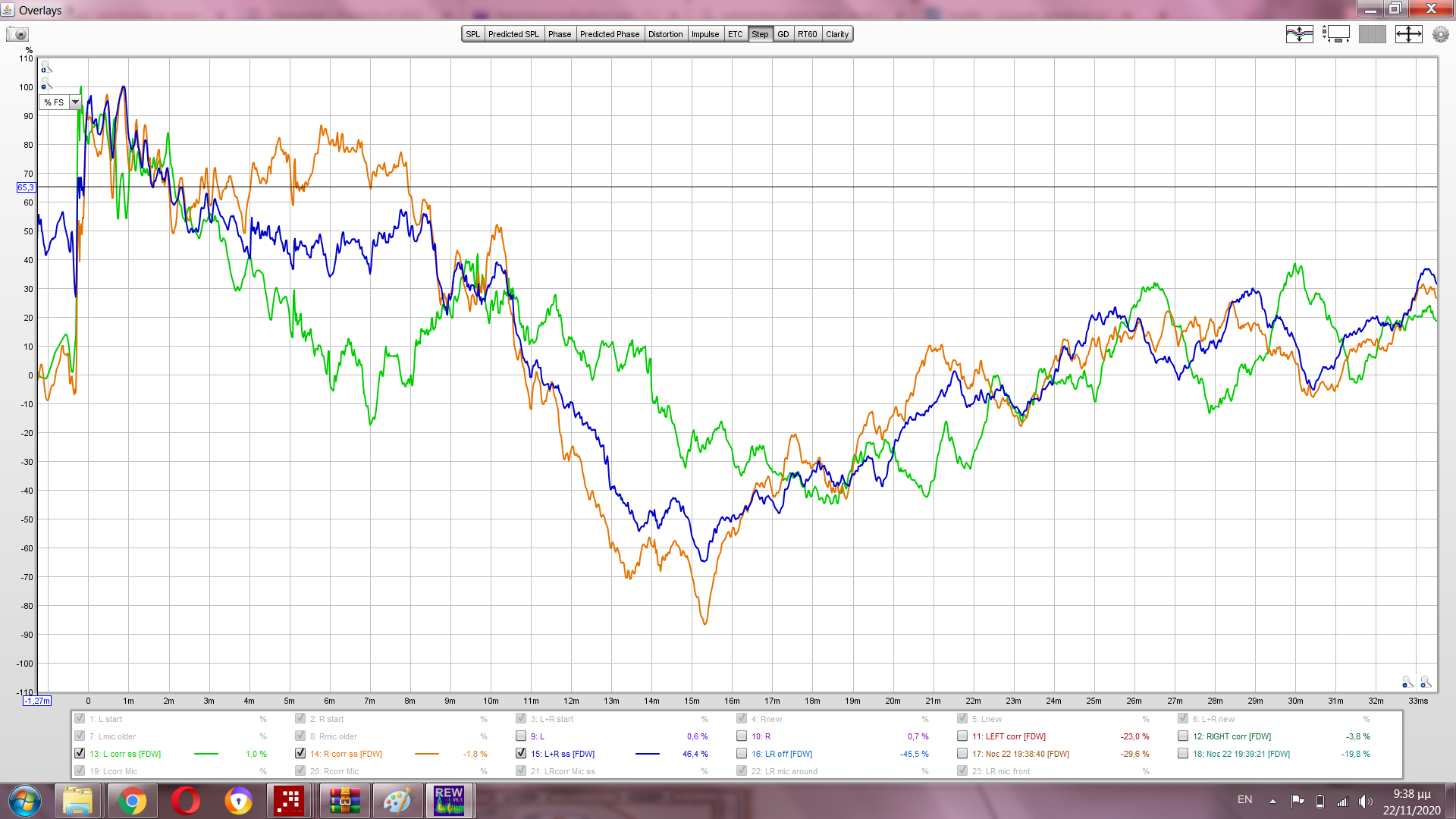

Βηματικές:

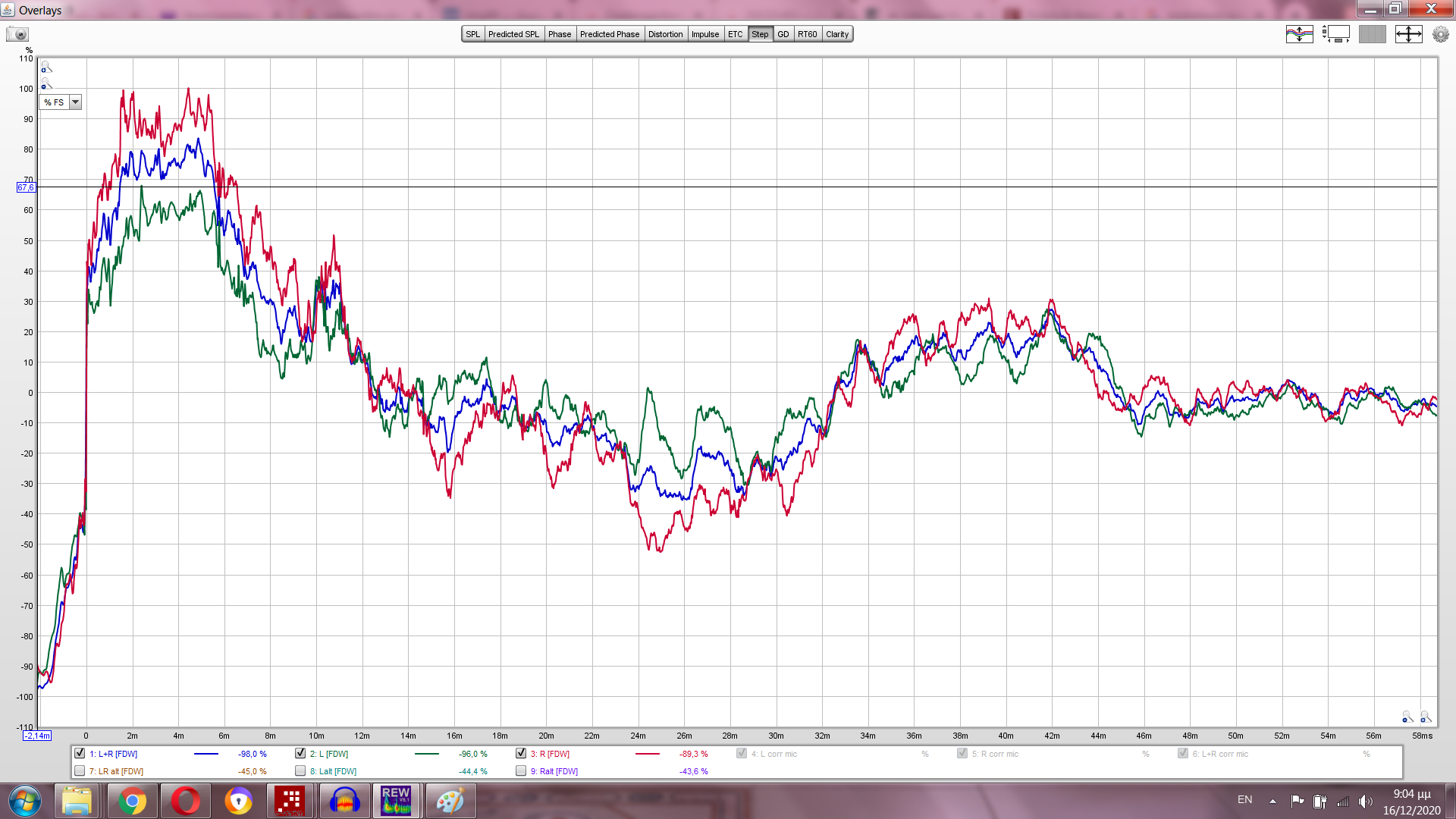

Πόσο γρήγορη μπορεί να είναι μια διορθωμένη κόρνα...Σε χρόνο 50 msec ν'αποσβένεται ο βηματικός παλμός στο 1/10 του αρχικού πλάτους...

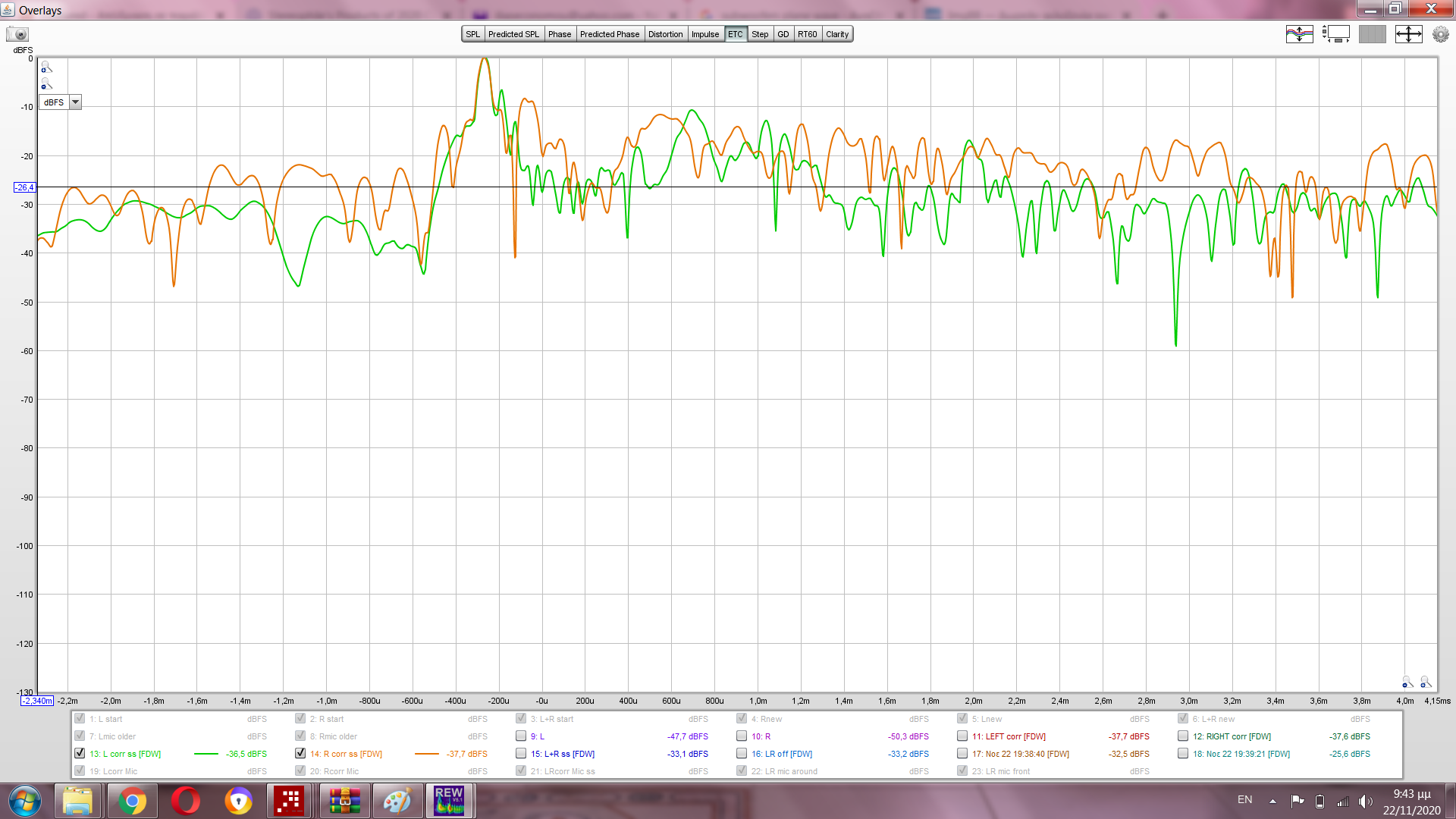

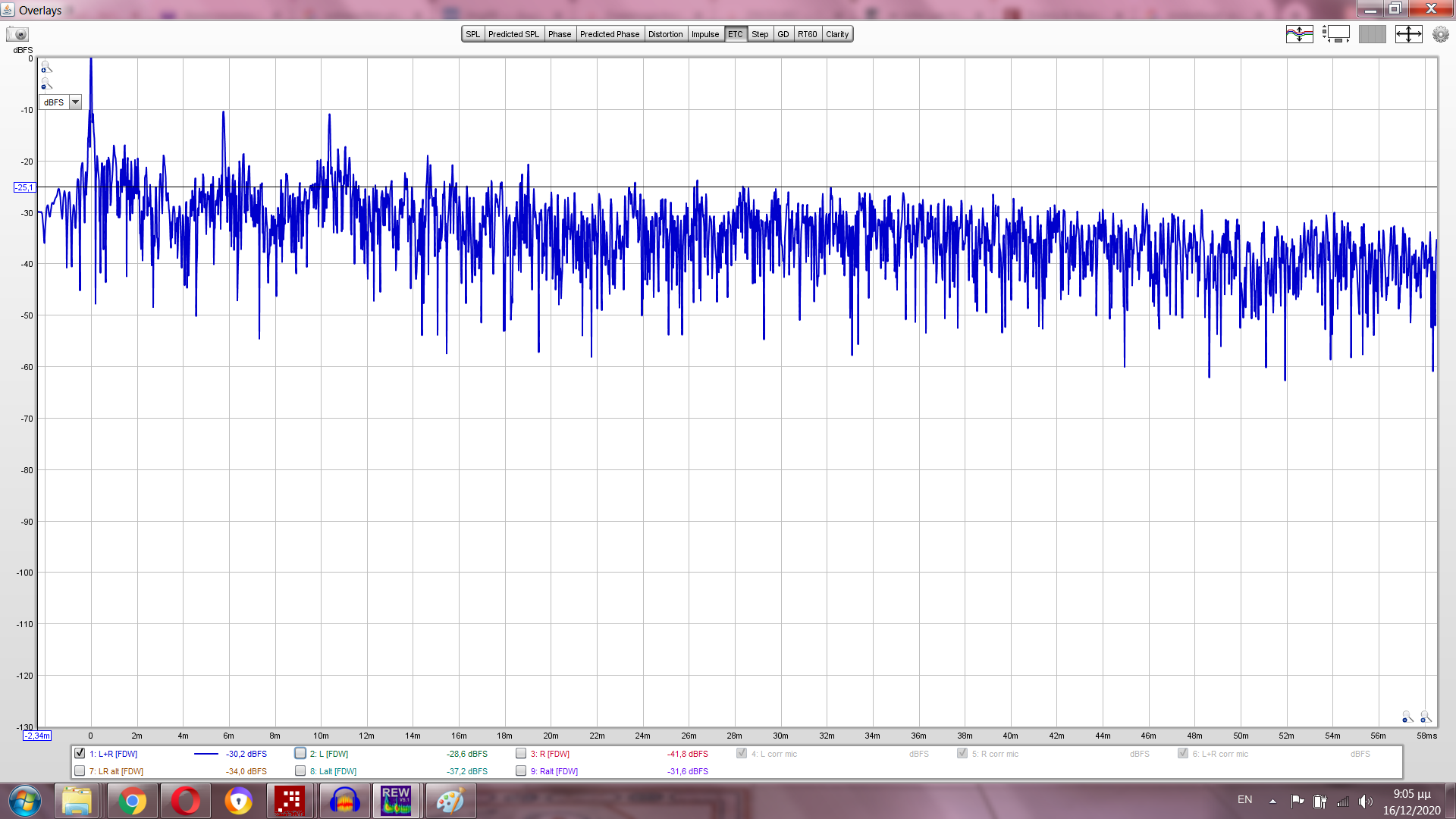

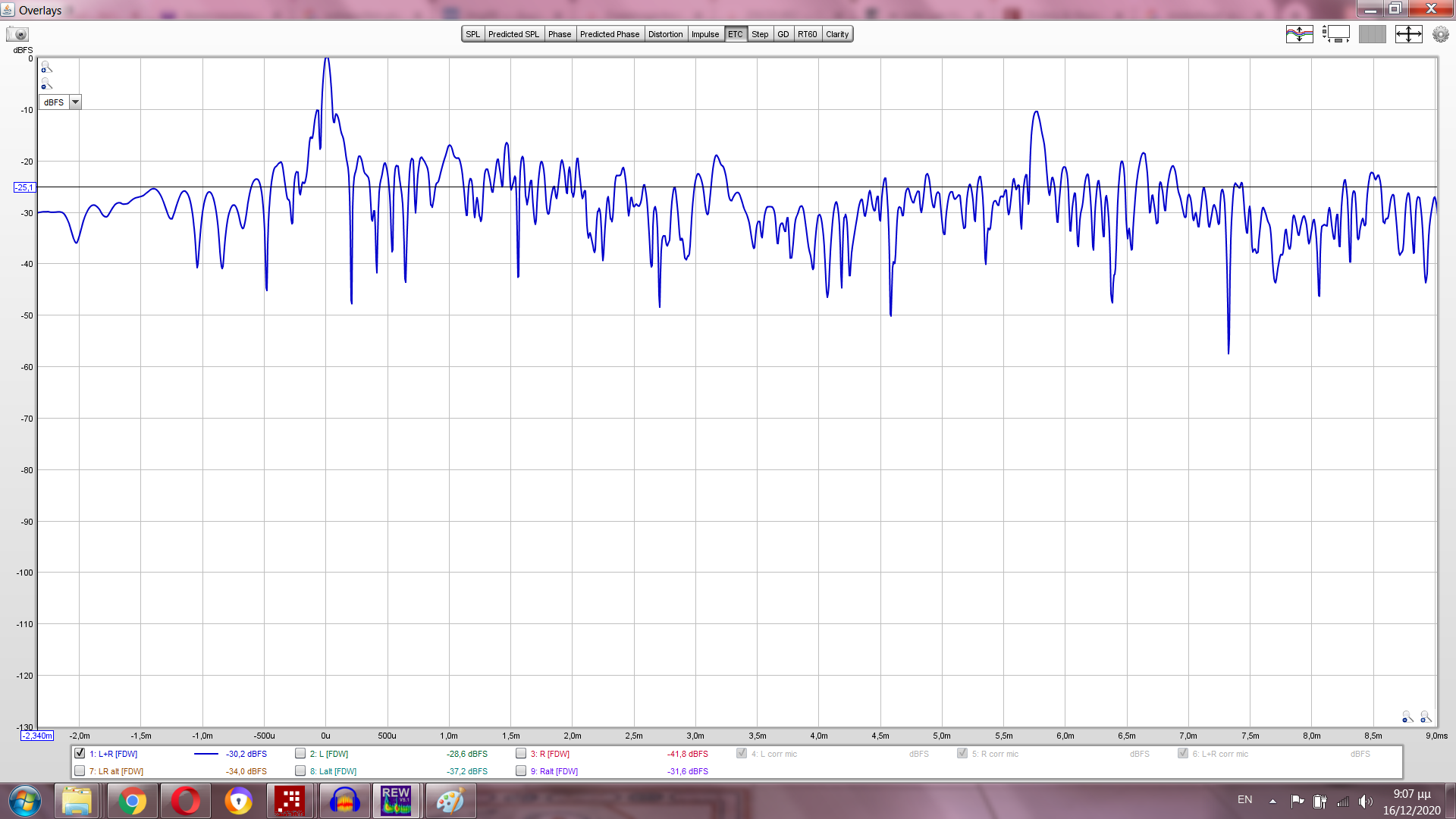

ETC :


Οι δύο εντοπισμένες ενεργειακές κορυφές είναι ιχνηλατημένες χωρίς περαιτέρω επέμβαση αφού το παρόν στάδιο είναι μεταβατικό...
Η μεγέθυνση στο πεδίο του χρόνου φανερώνει μια μόνο έξαρση πρόωρου κωδωνισμού σε στάθμη -10 dB που δεν γίνεται αισθητή αφού συμβαίνει λιγότερο από 50 εκατομμυριοστά δευτερολέπτου πριν τον κρουστικό παλμό :



Bhutia

Hidden Guru
Editor
Μηνύματα
12.966
Reaction score
37.073
Το DIY καλώδιο ή το DC blocker όλ' αυτά? :lolsign:
Το DC blocker είναι μονάχα το αλουμινένιο κουτί...

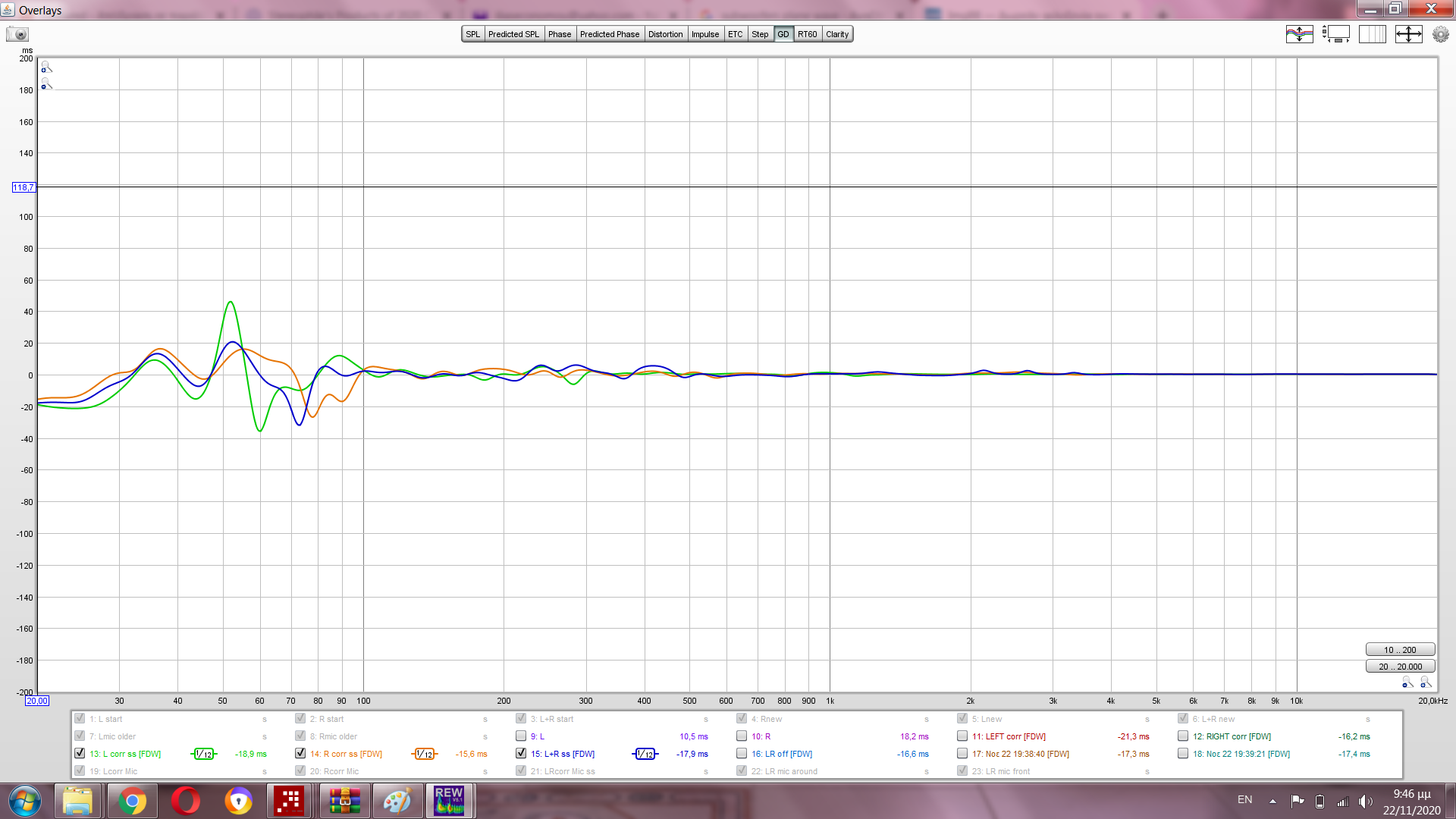

Η υποδειγματική συμπεριφορά στο πεδίο του χρόνου φαίνεται περίτρανα στην παράσταση Group Delay;

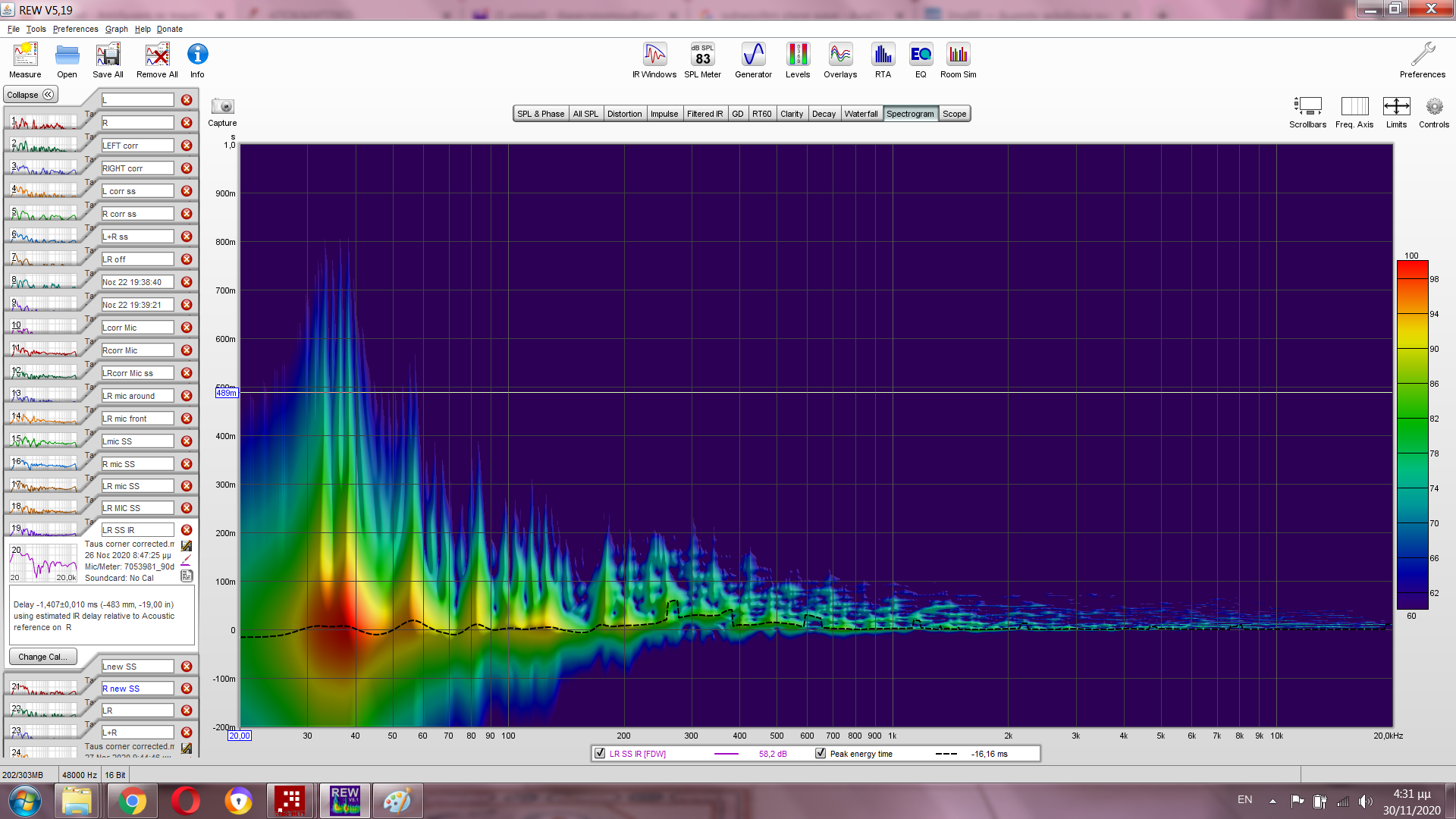

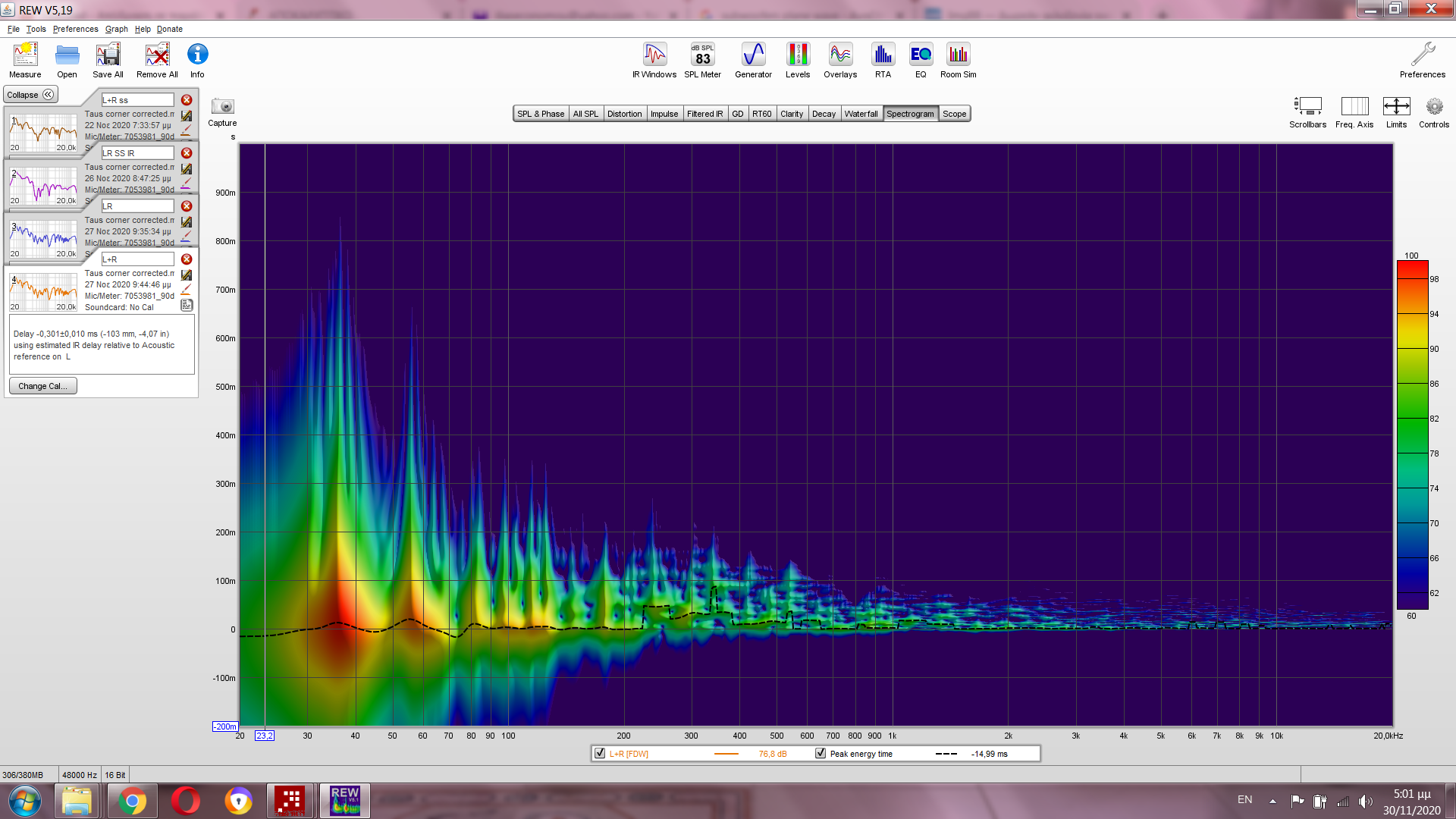

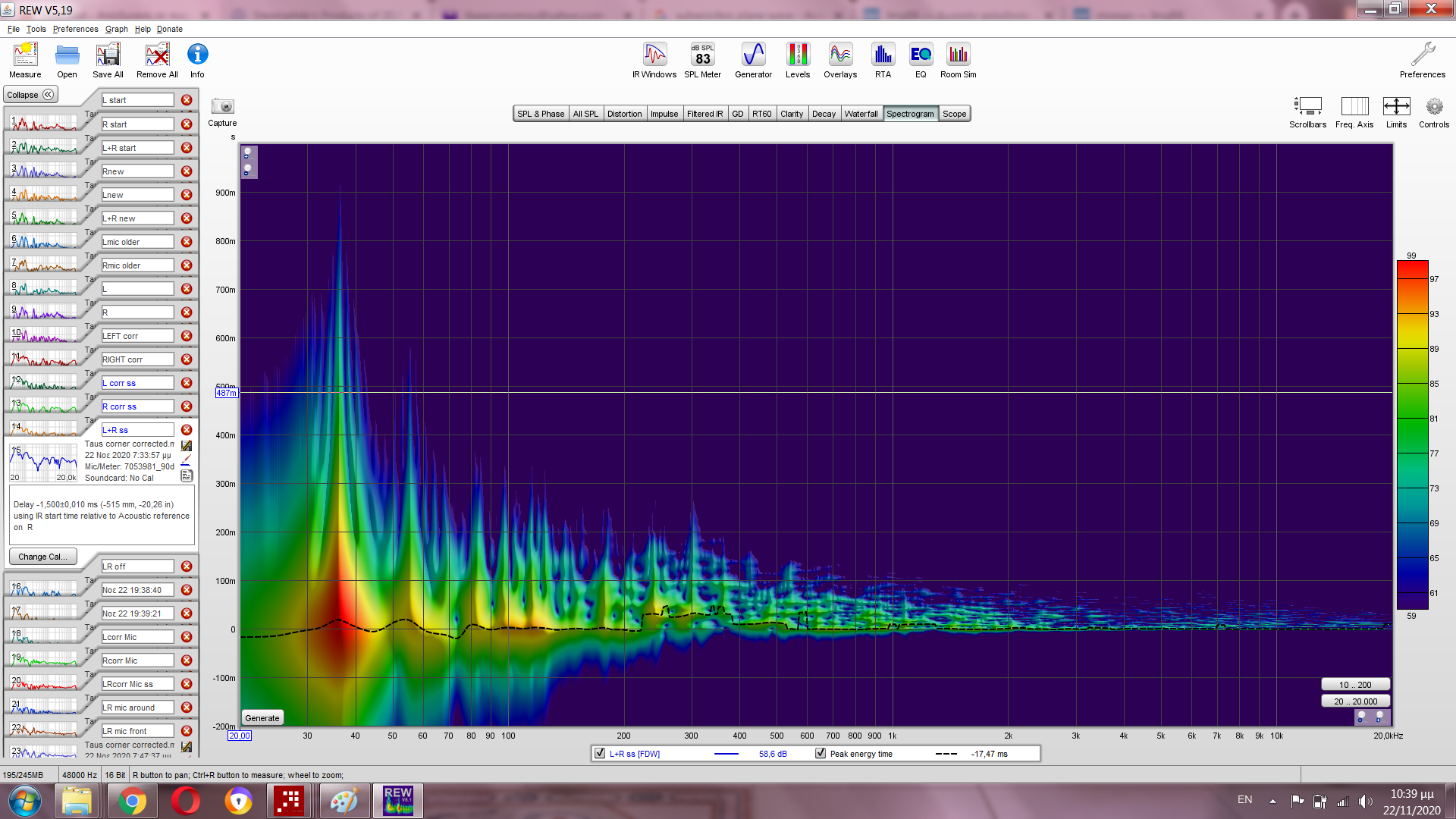

Spectrogram:


Όπως παρατηρούμε,η ομαλότητα στη μαύρη καμπύλη συμβαδίζει με τις αντίστοιχες του Group Delay...Επισημαίνεται επίσης ότι από τη στιγμή που δεν καταπνίγεται ακόμα περισσότερο η ανταπόκριση του χώρου,είναι ικανοποιητικά τουλάχιστον τα ομαλότερα περιγράμματα για τις επιμέρους χρωματικές ενότητες ως ένδειξη πυκνότερης κατανομής για την ενέργεια που συνεισφέρουν οι ιδιορρυθμοί...

Αποκρίσεις πλάτους από μετακινούμενο μικρόφωνο κατά τα γνωστά:
