Λόλα να μια Λάμπα,πάρτη κι ας καίει...τζάμπα

[Bhutia]

Ποια προτιμάς;

Αυτό μπορώ να το απαντήσω και από εμπειρία με ακουστικά για να μην έμπαινε ως μεταβλητή η συμπεριφορά του χώρου στις επίμαχες οκτάβες.
Για σύντομες ακροάσεις με σκοπό το ΄΄στανιάρισμα΄΄ όπως λένε την καμπύλη με τις λιγότερο υποχωρημένες υψηλές (πράσινη).

Για παρατεταμένη ακρόαση επί ώρες την κόκκινη.

Ανάλογα με τις ιδιαιτερότητες σε κάποιο σαλόνι με κανονικά ηχεία και κάποιο πρόγραμμα,μπορεί και ενδιάμεσες.



[costas EAR]

Α, ακούς πολύ φλατ (4-6 ντιμπί συνολική πτώση). Μάστερινγκ.

Εγώ (ως γνωστόν) είμαι της μπλε (10 ντιμπί) και βάλε!

Γενικά θεωρώ "ευάκουστα" τα 10-12 ντιμπί απ'όλους. Σα την δήθεν ευφωνικότητα της λυχνίας, χωρίς το δήθεν.



[Bhutia]

Θες να του απαντήσεις σ'αυτό που σε ρώτησε? Έχει καλώς..Δε θες? ..άστο στους υπόλοιπους που θέλουν και μπορούν να του προτείνουν τη καλύτερη λύση πάνω στη δικιά του επιλογή!
Αν θέλει λάμπες για λάμπες πες του, αλλιώς άστο μαναμ..
Σεβασμός στον εκάστοτε φίλο που ρωτάει πάνω απ όλα!
Είναι σα να πηγαίνει ο ασθενής στο γιατρό με διάρροια, και να φεύγει με αγωγή για τη τριχόπτωση!

Όποιος έχει έστω και λίγη πείρα στις πωλήσεις μπορεί να στο επιβεβαιώσει, ο κάθε άνθρωπος έχει διαφορετικές ανάγκες και διαφορετικό τρόπο και προτεραιότητα για το τρόπο που θέλει να τις καλύψει!
Δεν έχουν όλοι τις ίδιες ανάγκες!

Έχουν όμως όλοι το ίδιο δικαίωμα στην...πληροφόρηση.

Ας δούμε λοιπόν πώς η Μουσική μπορεί ν'αλλοιωθεί όχι μόνο από τον ΄΄κακό΄΄ ήχο αλλά και από τον υπερβολικά...ελκυστικό.

Ασχοληθήκαμε αρκετά με το προφίλ παραμόρφωσης των λυχνιακών ενισχυτικών μέσα στο φάκελο απόκρισής τους.

Καιρός ν'ασχοληθούμε και με την ίδια την ακρίβεια στην απόκριση.

Οι δημοφιλείς μετρήσεις και ισοσταθμίσεις χώρου έχουν θεμελιώσει τη σημασία που έχει η απόκριση χωρίς πολλές κι έντονες αποκλίσεις από δεδομένη καμπύλη-στόχο.Και αυτό γιατί συσσωρευμένοι τονισμοί και υποχωρήσεις διαδοχικά στη διαδρομή του ακουστού φάσματος έχουν επίπτωση την έμφαση ή την επικάλυψη σε ορισμένες νότες - σε συνάρτηση πάντα με τη σύνθεση στο αναπαραγόμενο πρόγραμμα.

Θα ήταν χρήσιμο λοιπόν η αυθεντική απόκριση του setup πριν την όποια ισοστάθμιση στο χώρο να μην είχε ιδιαίτερα εγγενή σκαμπανεβάσματα που θα αλλοιώνονταν περαιτέρω από την ακουστική συμπεριφορά δεδομένου χώρου.Γι αυτό και τα ηλεκτρονικά υψηλής πιστότητας προδιαγράφονται στη δική τους απόκριση συχνότητας υπό συγκεκριμένες παραμέτρους και περιθώρια.

Σε ποιο βαθμό όμως θα ίσχυαν τα θεμελιωμένα και απαιτούμενα περιθώρια για λυχνιακούς τελικούς ενισχυτές στην πράξη κατά τη σύνδεση με συνηθισμένα ηχεία της αγοράς;

Ανατρέχουμε στο ΄΄Κατά Απόσβεσιν Ευαγγέλιον΄΄...

Το κατά Απόσβεσιν Ευαγγέλιον

Μια θεωρητική ανάλυση αξίζει όσο και η πράξη όποτε εξηγεί όσα αναδεικνύει η πράξη.Με την προσδοκία κάθε αναγνώστης να έβρισκε κάτι που θα τον ενδιέφερε στα κεφάλαια του νήματος,Θίγουμε την έννοια της απόσβεσης κυρίως στις χαμηλές οκτάβες και διάφορα αναπόφευκτα παρελκόμενα αυτής,αποφεύγοντας όσο...

www.avsite.gr

...
Οι διακυμάνσεις στάθμης στην απόκριση σε συνάρτηση προς δεδομένη αντίσταση εξόδου ενισχυτή Rεν και διαφορετικές τιμές R1,R2 που θα λαμβάνει η σύνθετη αντίσταση σε διαφορετικές συχνότητες μπορούν να υπολογιστούν με τη βοήθεια του τύπου SPL(dB) = 20 * log [1+(Rεν/R1) / 1+(Rεν/R2)] .Για να υπάρχει ικανοποιητική προσέγγιση,οφείλουμε στην τιμή του Rεν να εντάξουμε κάθε ωμική αντίσταση εν σειρά στο δίκτυο.Και για ακόμα πιο ικανοποιητική,να συνυπολογίζαμε τη μεταβολή στην αντίσταση εξόδου του ενισχυτή άμα οι εξεταζόμενες συχνότητες δεν βρίσκονταν κοντά η μια στην άλλη.
...

Η εξίσωση αυτή μας δείχνει επίσης ότι για να προκύπτουν αποδεκτά όρια απόκλισης θα ήταν σκόπιμο η αντίσταση εξόδου να ήταν τουλάχιστον εν όγδοον της κατώτερης τιμής που θα ελάμβανε η σύνθετη αντίσταση από το παθητικό ηχείο.Αυτό το χαρακτηριστικό αποτελεί νόρμα για την πλειοψηφία των τελικών στερεάς κατάστασης.

Λαμβάνοντας ένα χονδρικό υπολογισμό για λυχνιακό στάδιο εξόδου με αντίσταση τάξης 2Ωμ συνδεδεμένο με παθητικό ηχείο του οποίου η σύνθετη αντίσταση θα εμφάνιζε μια καθόλου ακραία διακύμανση - για τα δεδομένα των κυκλοφορούντων μοντέλων - λ.χ. ανάμεσα στις τιμές 6-30 Ωμ στη διαδρομή της ζώνης απόκρισης του ενισχυτή και συμπεριλαμβάνοντας τυπικές τιμές για παρεμβεβλημένα πρόσθετα ωμικά στοιχεία στο κύκλωμα (καλώδια-συνδέσεις),προκύπτει μέγιστη απόκλιση τάξης 2 dB.

Εφόσον το ενισχυτικό προδιαγράφεται με απόκριση συχνότητας λ.χ. 10 Hz - 50 KHz με απόκλιση τάξης +- 1dB αλλά υπό σταθερό ονομαστικό φορτίο,κατανοούμε ότι η προδιαγραφή αυτή παύει να ισχύει στην πράξη.Και ετέθη ως παράδειγμα μια διόλου ακραία διακύμανση στις τιμές της συνδεδεμένης εμπέδησης από το ηχείο.Χωρίς να μπαίνουν καν στο παιχνίδι για λόγους απλοποίησης φασικές αποκλίσεις στην εμπέδηση...

Για να ίσχυε η προδιαγεγραμμένη απόκριση χωρίς σοβαρές αποκλίσεις,θα έπρεπε η κατώτερη τιμή στη σύνθετη αντίσταση του ηχείου να ξεκινούσε από 16 Ωμ.Μιλάμε δηλαδή για λίαν ειδικές περιπτώσεις ηχείων με προφίλ σύνθετης αντίστασης που δεν ανταποκρίνεται στα συνήθη δεδομένα της αγοράς.Και η πλάκα είναι ότι τέτοιες και ανώτερες ακατάλληλες αποκλίσεις παρουσιάζονται στη σύνθετη αντίσταση ακόμα και παθητικών ηχείων που θεωρούνται εκ πρώτης όψεως ιδανικά ταιριάσματα για λυχνιακές υλοποιήσεις.

Συμπέρασμα : η πλειοψηφία στους συνδυασμούς λυχνιακών τελικών με παθητικά ηχεία τείνει να μην τηρεί εκ προοιμίου τους όρους της υψηλής πιστότητας.Μια διαδικασία ισοστάθμισης θα ήταν επομένως ακόμα πιο αναγκαία σε τέτοιες περιπτώσεις,όχι για να διόρθωνε μόνο την απόκριση του χώρου αλλά πρώτα απ'όλα την απόκριση από το ίδιο το setup.



[Σταύρος Λαγκαδιανός]

Γι αυτό λέμε... Πάρτε ενεργά κι αφήστε τα "ματσαρίΖματα" στους μηχανικούς.

Spoiler

εΧτός κι αν η μηχανική σάς φαίνεται πΧιο ενδιαφέρουσα από τη μουσική



[costas EAR]

προκύπτει μέγιστη απόκλιση τάξης 2 dB.

2 δεν είναι τίποτα. Ασήμαντο.

Αν θυμάμαι καλά, στην δοκιμή των κλιψχορν στο στερεοφιλ, δημιουργήθηκε διάγραμμα στο φάσμα της διαφοροποίησης απόκρισης του λαμπατου που χρησιμοποίησαν, με έναν ss, και οι αποκλίσεις μόνο 2 ντιμπί δεν ήταν...



[Bhutia]

2 δεν είναι τίποτα. Ασήμαντο.

Αν θυμάμαι καλά, στην δοκιμή των κλιψχορν στο στερεοφιλ, δημιουργήθηκε διάγραμμα στο φάσμα της διαφοροποίησης απόκρισης του λαμπατου που χρησιμοποίησαν, με έναν ss, και οι αποκλίσεις μόνο 2 ντιμπί δεν ήταν...

Διαπιστώνεις και ο ίδιος ότι όχι μόνο δεν αδίκησα τους συμπαθείς γλομπάτους,αλλά αντιθέτως έλαβα μια ευμενή περίπτωση - που δεν ισχύει συχνά.Ακόμα και τότε όμως οι ανεπιθύμητες αποκλίσεις πιστοποιούνται ως αντιληπτές ακόμα και υπό συνθήκες εγγύς πεδίου και σε συνήθεις μέτριες στάθμες,ανεξαρτήτως πλήθους Watt έστω και αν έμενε διαρκώς εντός αποδεκών ποσοστών παραμόρφωσης.

Το επιχείρημα είναι ότι αγοράζεις λυχνιακό ενισχυτή γιατί θα σου άρεσε υποτίθεται να τον ακούς καθώς θα έπαιζε,ενώ στην πραγματικότητα δεν αναμένεται ν'ακούσεις καθόλου πως παίζει ο ενισχυτής.Τζάμπα καίει η λάμπα,δηλαδή.:Α



[costas EAR]

Διαπιστώνεις και ο ίδιος ότι όχι μόνο δεν αδίκησα τους συμπαθείς γλομπάτους

Ούτε γω δεν έχω τέτοια διάθεση.

Να τα δεδομένα:

(12 ντεσιμπέλ απόκλιση βλέπουν τα ματάκια μου...)

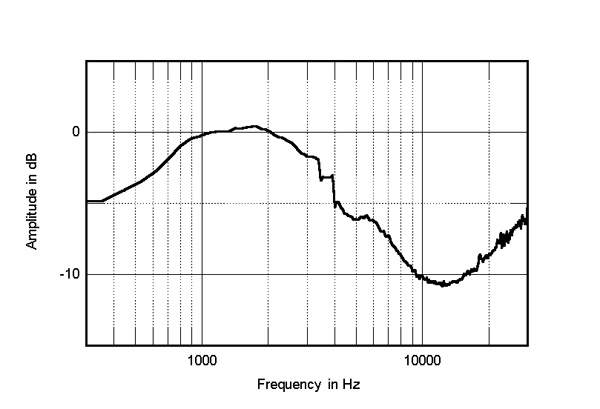

Fig.2 Klipsch Klipschorn, difference in the anechoic response, 300Hz–30kHz, on tweeter axis at 50" due to substitution of a Shindo Haut-Brion amplifier for a Krell KSA-50 (5dB/vertical div.).


Read more at https://www.stereophile.com/content...-loudspeaker-measurements#PGlCdxyZKgAOKRX5.99



Υπ'οψιν πως αν πας να ισιωσεις τα 12 ντεσιμπέλ με ισοστάθμιση στον λαμπατο, καλύτερα ριχτον στο φούρνο με πατάτες, ή βάρα τον με ένα σφυρί.

Πολύ αμφιβάλλω αν μπορεί να αντέξει τα 5 ντεσιμπέλ διόρθωση στα μπάσα, που θα δώσεις +5 και θα ανέβει το πολύ 3...

Να μη το ζαλιζουμε, στο "0" δεν έχει νόημα να προσπαθήσεις να το φέρεις.

Άρα η μόνη λογική επιλογή ισοστάθμισης, είναι να ταπεινώσεις το πάνω "ημίτονο" που βλέπεις κατά 5-6 ντεσιμπέλ, και να δώσεις 5-6 ντεσιμπελ στο κάτω "ημίτονο", δηλαδή στην κυρίως μάζα των πριμων που είναι σχετικά χαμηλής ενέργειας, ώστε να φέρεις όλο το φάσμα στη μέση της απόκλισης, στα -5 ντεσιμπελ στάθμης.

Αυτό μάλλον θα δουλέψει ικανοποιητικά, αλλά τόσο μεγάλου εύρους διόρθωση, δε θα έρθει χωρίς παράπλευρες απώλειες.

Τες πα.

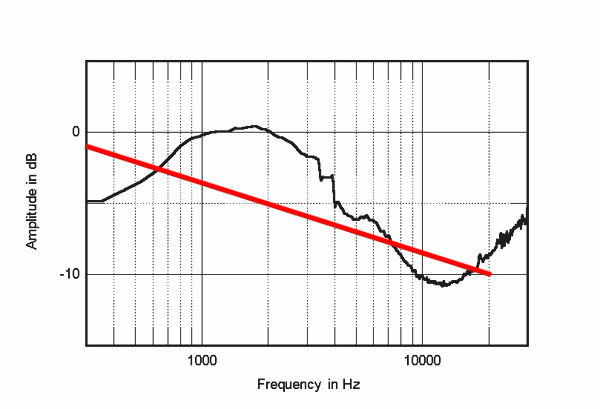

[Petros_Dalipis]

Ενσωμάτωσαν την target curve βρε!



[editor]

Κανεις δεν ειπε οτι αν συνδεσεις ο,τιδηποτε πανω σε ο,τιδηποτε θα εχεις ηχητικη πιστοτητα.
Καμμια τεχνολογια παλια η καινουργια δεν οφεληθηκε ποτε απο αυτη την προσεγγιση.
Οποτε γεγονος ειναι οτι αν δεν βρεθει το καταλληλο ηχειο
καταληγεις ν'ακους λαμπατο η τρανζιστορατο φολκλορ....

Οι "γλομπατοι" δεν ειναι οι συμπαθητικοι, αδαεις νοσταλγοι οπως παρουσιαζονται
Λιγο ψαξιμο στο διαδυκτιο η σε κανενα αντιπροσωπο
φτανει για να ανατρεψει αυτη την αφελη ιδεα.
Ουτε η ισοσταθμιση ειναι η μαγικη λυση δια πασαν νοσο...



[wnet]

Ενσωμάτωσαν την target curve βρε!

Έτσι
Πολύ μπροστά οι λαμπάτοι!
Οπότε θέλουν λιγότερα db διόρθωση !



[editor]

Γιατι δεν ξερω ποση σημασια του εχει δοθει,
αλλα ειδικοι που ασχολουνται περισσοτερο απο εμενα
με τη θεωρια και την πρακτικη στο αντικειμενο, οπως εχω μεταφερει κατα καιρους,
τονιζουν σε καθε ευκαιρια οτι το συστημα αυτι-εγκεφαλος
ειναι ευαισθητο και επηρεαζεται περισσοτερο απο τη συμπεριφορα του συστηματος στο χρονο
παρα απο την αποκριση πλατους σε σχεση με συχνοτητες.

Τωρα το τι και πως σεβεται τις χρονικες σχεσεις
και το τι και πως με προκρουστιες μεθοδους στοχευει στη τελικη εξομαλυνση της αποκρισης
το αφηνω για αλλη συζητηση...



[costas EAR]

Τωρα το τι και πως σεβεται τις χρονικες σχεσεις
και το τι και πως με προκρουστιες μεθοδους στοχευει στη τελικη εξομαλυνση της αποκρισης
το αφηνω για αλλη συζητηση...

Τζάμπα η αναμονή για "άλλη συζήτηση", δε χρειάζεται.
Μη το αφήνεις ούτε σε άλλη συζήτηση, ούτε πουθενά αλλού, άστο στο ντιρακ, αυτό... ξέρει. Το στρώνει.



[editor]

Αυτο φοβαμαι οτι το "στρωνει"...
Επιφυλαξεις εχει και η ATC αν θυμασαι, προκειμενου να προστατευσει
την ακεραιοτητα των ηχειων της.
Πολυπλοκοτητα οταν και οση χρειαζεται για την επιλυση καποιου σοβαρου προβληματος
οχι για να αναδημιουργησουμε πραγματα που οφειλουν να υπαρχουν πρωτογενως.



[Bhutia]

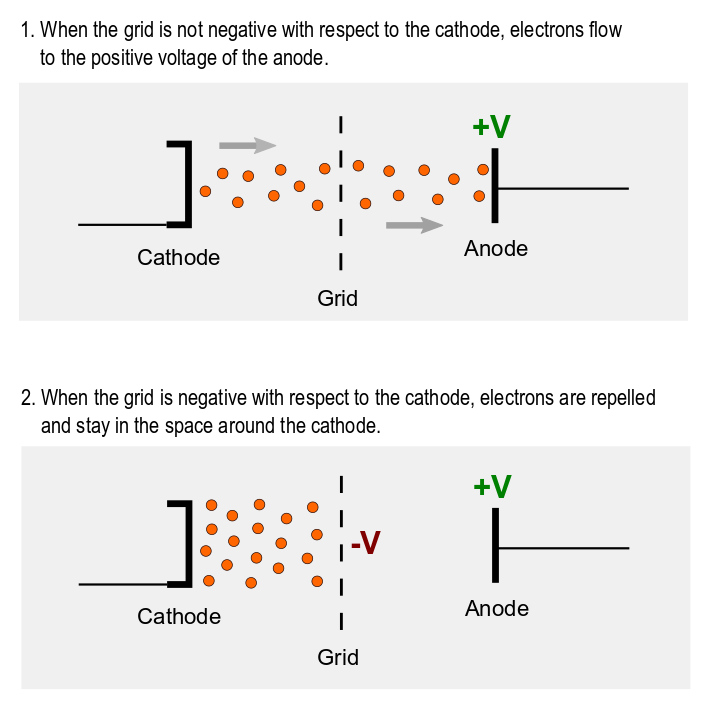

Το παρακάτω σχήμα απεικονίζει απλουστευμένα την Αρχή Λειτουργίας σε μια τυπική τρίοδο λυχνία... Η κάθοδος θερμαινόμενη εκπέμπει ηλεκτρόνια τα οποία οδεύουν μέσα στο κενό προς τη θετικά φορτισμένη άνοδο με DC τάση. Η ποσότητα των ηλεκτρονίων και του διερχόμενου ρεύματος ελέγχονται χάρη στις εναλλασσόμενες τιμές που θα λαμβάνει η τάση AC του ενδιάμεσου διάτρητου πλέγματος καθώς τροφοδοτείται από το εισερχόμενο προς ενίσχυση σήμα . Εννοείται ότι η διακύμανση τάσης στο διάτρητο πλέγμα θ'ακολουθεί τιμές αρνητικές αποκλείοντας τις θετικές αφού σε οποιαδήποτε τιμή ανώτερη του μηδενός το πλέγμα θα προσέλκυε το ίδιο ηλεκτρόνια με αποτέλεσμα διαρροή ρεύματος από την κάθοδο προς το πλέγμα διαταράσσοντας έτσι ανεπιθύμητα την ενδεδειγμένη διαφορά δυναμικού μεταξύ αυτού και της καθόδου

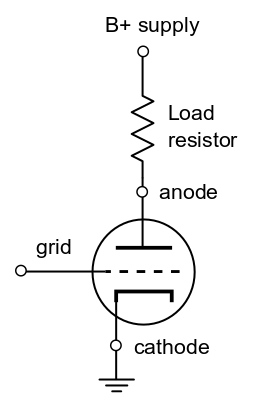

Η άνοδος προβλέπεται να είναι συνδεδεμένη με ωμικό φορτίο συγκεκριμένης τιμής με σκοπό τον έλεγχο τις τιμής στο διερχόμενο ρεύμα και την αξιοποίηση στην πτώση τάσης κατά μήκος αυτής της αντίστασης.Στο επόμενο σχήμα η κάθοδος είναι γειωμένη ενώ η άνοδος δέχεται τάση DC από το τροφοδοτικό και το πλέγμα βρίσκεται σε πολύ μικρότερες τιμές αρνητικού δυναμικού σε σχέση με την κάθοδο.

Αν υποθέσουμε ότι η τάση από το τροφοδοτικό έχει τιμή 400 Volt , η συνδεδεμένη αντίσταση 30 ΚιλοΩμ και η μετρούμενη στην άνοδο τάση είναι λ.χ. 250 Volt, τότε όπως ορίζεται από το νόμο του Ohm η πτώση τάσης κατά 150 Volt διαμέσου της συνδεδεμένης αντίστασης θ'αντιστοιχεί σε τιμή ρεύματος ίση προς
I = V / R = 150 / 30000 = 0,005 Amperes = 5 mA

Κάθε τύπος λυχνίας που κυκλοφορεί συνοδεύεται από δικούς της πίνακες χαρακτηριστικών λειτουργίας όπως στον παρακάτω σύνδεσμο για τη λυχνία 6SN7 υπό μορφή pdf :

https://frank.pocnet.net/sheets/127/6/6SN7GT.pdf

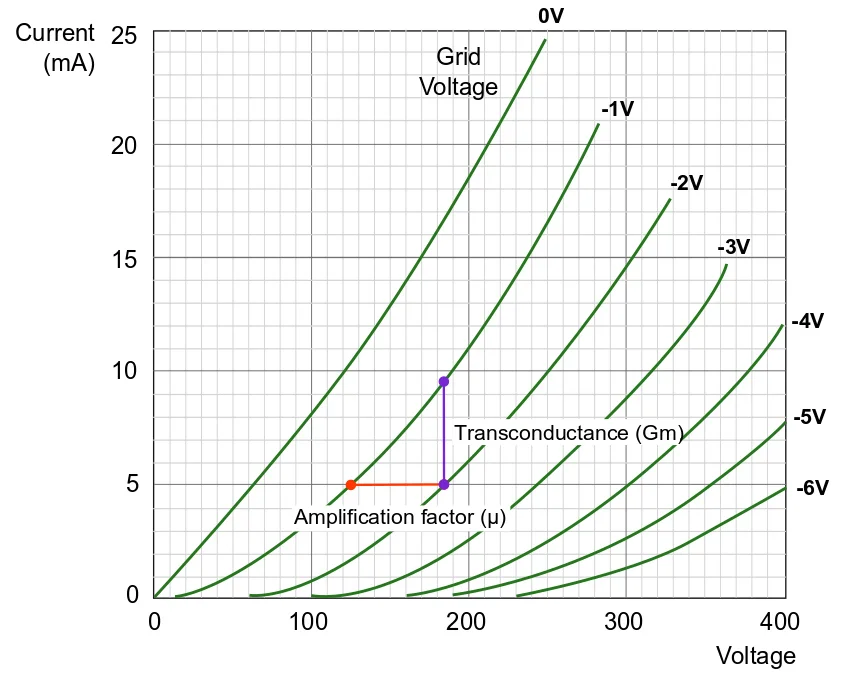

Ένα τέτοιο δεδομένο είναι και ο πίνακας με το μέσο όρο ανοδικών χαρακτηριστικών όπως λ.χ. ο παρακάτω εικονιζόμενος για λυχνία 12ΑΤ7... Ο οριζόντιος άξονας αντιστοιχεί σε τάση στην άνοδο.Ο κατακόρυφος σε τιμή ρεύματος. Οι πράσινες καμπύλες αντιπροσωπεύουν διαφοροποιημένες τιμές τάσης του πλέγματος ως προς εκείνη της καθόδου και δείχνουν στην τροχιά τους αντιστοιχία τιμών τάσης στην άνοδο προς τιμές ρεύματος. Προσέχουμε ότι λόγω της εγγενούς απόκλισης από τη γραμμική λειτουργία που διακρίνει τις λυχνίες αυτές δεν είναι ευθύγραμμες.

Στον ανωτέρω πίνακα μπορουμε να συμπεράνουμε λ.χ. ότι εφαρμόζοντας στο πλέγμα διαφορά δυναμικού -2V σε σχέση πάντα με την κάθοδο και για τάση στην άνοδο ίση προς 200 Volt τότε η λυχνία θα επιτρέψει ροή ρεύματος με τιμή 6mA.

Λαμβάνοντας εναλλακτικά ένα σταθερό σημείο στον άξονα με την τάση ανόδου θα μπορούσαμε να διαπιστώσουμε τις μεταβολές στην τιμή ρεύματος ανάμεσα σε διαδοχικές καμπύλες. Μια τέτοια μεταβολή αναπαριστά το μωβ διάστημα που αντιπροσωπεύει τον αποκαλούμενο Συντελεστή Διαγωγιμότητας μετρούμενο σε μονάδες mhO (αντίστροφες της εμπέδησης).

Το κόκκινο διάστημα αντιπροσωπεύει τον Συντελεστή Ενίσχυσης όταν λαμβάνεται σταθερό σημείο στον κατακόρυφο άξονα με τις τιμές ρεύματος. Συμβολίζεται με το γράμμα ΄΄μ΄΄ (Mu) και στο συγκεκριμένο παράδειγμα σημαίνει ότι για προβλεπόμενο ρεύμα 5mA η μεταβολή στην τάση του πλέγματος κατά 1 Volt οδηγεί σε μεταβολή της τάσης ανόδου κατά 60 volt περίπου.

Οι συντελεστές ενίσχυσης κυμαίνονται ανάμεσα σε διαφορετικούς τύπους λυχνιών ενώ κιόλας κατά την ολοκλήρωση του λυχνιακού κυκλώματος και τη μέτρηση του πραγματικού κέρδους αυτό λαμβάνει τιμές μικρότερες από τον προδιαγεγραμμένο συντελεστή ενίσχυσης.

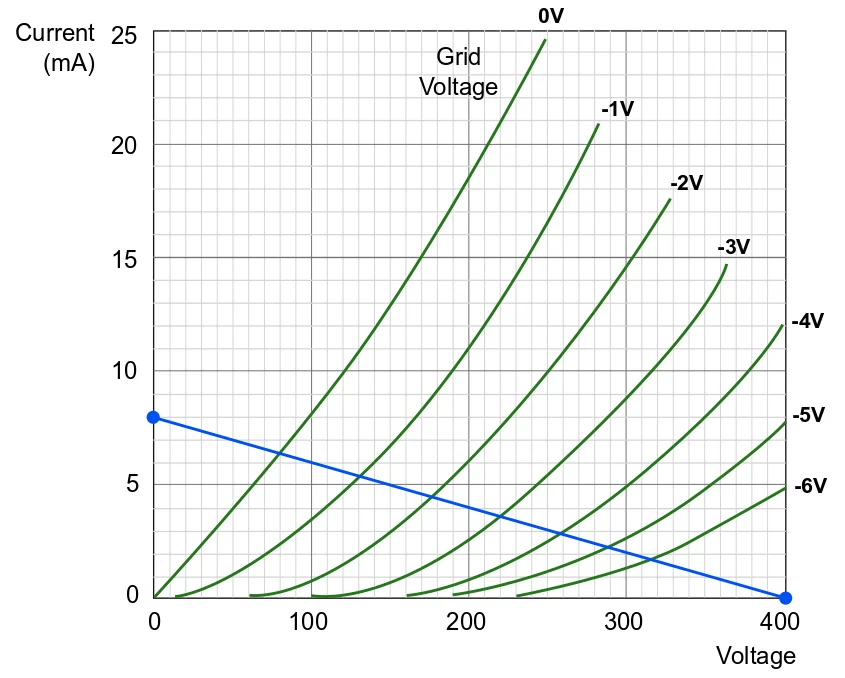

Ας πάρουμε τώρα την επόμενη υποθετική περίπτωση...Έχοντας την άνοδο συνδεδεμένη με ωμικό φορτίο 50 ΚΩμ ας υποθέσουμε ότι δέχεται από την τροφοδοσία τάση 400 Volt . Στην ακραία περίπτωση όπου η λυχνία θα θεωρείται ΄΄αποκομμένη΄΄ με μηδενική τιμή στο διερχόμενο ρεύμα είναι επόμενο ότι δεν θα ισχύει πτώση τάσης κατά μήκος του συνδεδεμένου ωμικού φορτίου , οπότε η τάση ανόδου θα λογαριάζεται ίση προς τα 400 Volt. στην αντιδιαμετρική ακραία περίπτωση με την λυχνία ΄΄τέρμα ανοιγμένη΄΄ και διερχόμενη τη μέγιστη τιμή ρεύματος θα ίσχυε πλήρης πτώση τάσης μέσα από το ωμικό φορτίο. Αυτή η κατάσταση από το νόμο του Ωμ θ'aντιστοιχούσε σε τιμή ρεύματος ίση προς
I = V / R = 400 V / 50000 Ohm = 8mA.

H μπλε ευθεία ανάμεσα στα σημεία που αντιπροσωπεύουν τις δύο ακραίες καταστάσεις αναπαριστά τη γραμμή φορτίου, μια ενδεδειγμένη ζώνη επιτρέπουσα ομαλή λειτουργία του λυχνιακού στοιχείου.Πάνω σε αυτήν τη ζώνη μπορούμε να παρατηρήσουμε ότι μεταβάλλοντας την τάση παρεχόμενη με το πλάτος του σήματος στο πλέγμα από τιμή λ.χ. -2V σε -1V τότε θα είχαμε μεταβολή στο ρεύμα κατά 1 mA και μεταβολή στην τάση ανόδου κατά 45Volt περίπου, δηλαδή λιγότερα από την προδιαγεγραμμένη τιμή στον Συντελεστή ενίσχυσης.

Ας υποθέσουμε κατόπιν ότι το σήμα που τροφοδοτεί το διάτρητο πλέγμα θα έχει πλάτος κυμαινόμενο μεταξύ -1 & 1 volt. Θα γυρεύαμε να βρούμε ένα βέλτιστο σημείο ηρεμίας που θ'αντιστοιχούσε σε μηδενικό πλάτος (απουσία σήματος στην είσοδο) και οι διακυμάνσεις πλάτους με τον ερχομό του σήματος να οδηγούσαν το πλέγμα όχι σε θετικές αλλά σε μεγαλύτερες και μικρότερες τιμές αρνητικής τάσης (ως προς την κάθοδο) με εύρος διακύμανσης ίσο προς 2Volt.

Τα datasheets μας δίνουν επίσης και όρια τιμών στην τάση ανόδου για ομαλή λειτουργία στον εκάστοτε τύπο λυχνίας.Για την 12ΑΤ7 η ανώτατη τιμή για το δυναμικό ανόδου ορίζεται στα 300 Volt.Η συγκεκριμένη διπλοτρίοδος είναι επίσης προδιαγεγραμμένη για ανώτατη τιμή ισχύος 2,5 Watt.

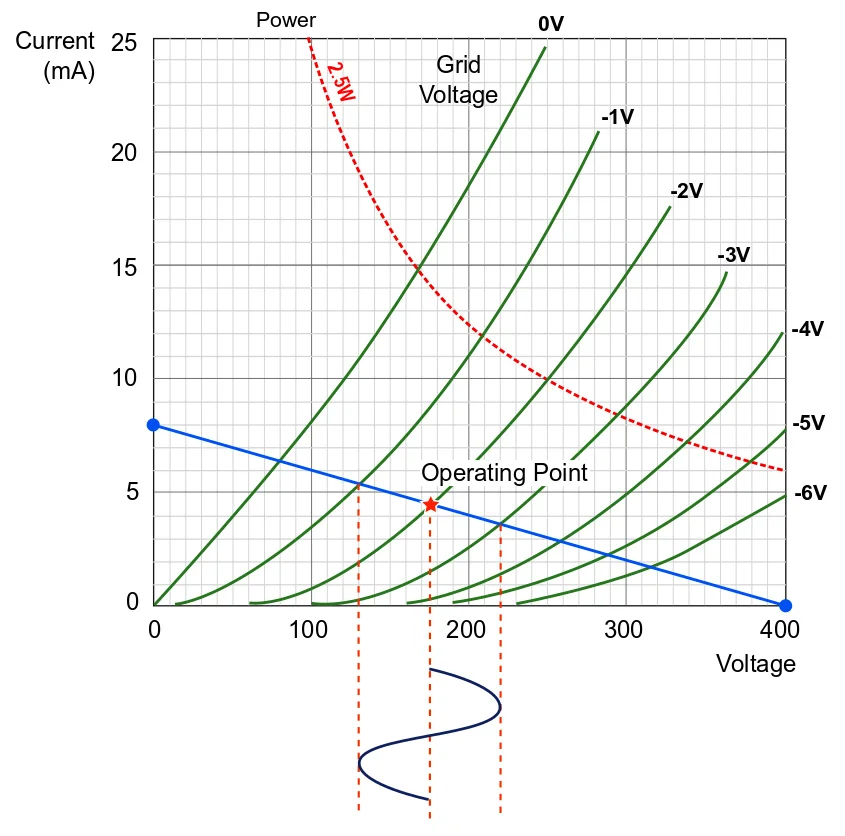

Διαλέγοντας ως σημείο ηρεμίας την τιμή των -2Volt στο πλέγμα θα βρισκόμαστε περίπου στο μέσον της γραμμής φορτίου.Μια μέθοδος υλοποίησης για τον ορισμό του σημείου λειτουργίας προβλέπει την τροφοδοσία του πλέγματος με αρνητικό σταθεροποιητή τάσης DC ρυθμισμένο κατά τρόπον ώστε το δικό του δυναμικό να είναι κατώτερο κατά 2 volt σε σχέση με το δυναμικό της καθόδου.Αυτή η τεχνική λέγεται σταθεροποιημένη πόλωση και απαιτεί τακτικές επαναρρυθμίσεις.

Μια άλλη δημοφιλής μέθοδος προβλέπει τη σύνδεση ωμικής αντίστασης μεταξύ καθόδου και αρνητικού τμήματος από το τροφοδοτικό της ανόδου και με τιμή τέτοια ώστε η πτώση τάσης διαμέσου αυτής της αντίστασης να φέρνει την κάθοδο σε δυναμικό θετικότερο του πλέγματος και σε τιμή ίση προς την οριζόμενη από το επιλεγμένο σημείο λειτουργίας.Αυτή η μέθοδος λέγεται πόλωση καθόδου και θεωρείται πιο εύχρηστη και λιγότερο επίφοβη ως προς την απρόσκοπτη λειτουργία στα λυχνιακά στοιχεία.

Η έννοια της πόλωσης αναφέρεται στην εφαρμογή DC τάσης ή ρεύματος στα στοιχεία ενός κυκλώματος που διαχειρίζεται εναλλασσόμενο (AC) ρεύμα με στόχο τη σταθεροποίηση και την εύρυθμη λειτουργία αυτών. Λυχνιακά στοιχεία που δεν έχουν την ενδεδειγμένη πόλωση μπορούν είτε να υπολειτουργούν είτε να καταστρέφονται αργά ή γρήγορα Οι βέλτιστες ρυθμίσεις πόλωσης πρέπει επίσης να εξισορροπούν μεταξύ τους τα επιμέρους λυχνιακά στοιχεία σε δεδομένη ενότητα του κυκλώματος, λ.χ. ανάμεσα στις λυχνίες ισχύος από το στάδιο εξόδου. Ακόμα και λυχνίες βγαλμένες από την ίδια παρτίδα ή εξαρχής ταιριασμένες μπορεί είτε να έχουν μικροδιαφοροποιήσεις στα επιμέρους χαρακτηριστικά τους είτε αυτά να υφίστανται διαφοροποιήσεις μεγαλύτερες ή μικρότερες για κάποιες εξ αυτών κατά τη διάρκεια χρήσης τους.

Στο παράδειγμα το επιλεγμένο σημείο θ'αντιστοιχεί σε ρεύμα ηρεμίας 4,5 mA και DC τάση ανόδου περίπου 175 Volt.

Εφαρμόζοντας το σήμα στο πλέγμα με απλουστευμένη τοπολογία τάξης Α - δηλαδή χωρίς το λυχνιακό στοιχείο μας να κλείνει καθόλου κατά τη διάρκεια ολόκληρης της περιόδου στο σήμα - παρατηρούμε ότι η τιμή τάσης κυμαίνεται μεταξύ -3 & -1 Volt με το δυναμικό ανόδου μεταξύ 130 & 220 Volt περίπου. H κόκκινη διακεκομμένη καμπύλη συμβολίζει το όριο πάνω από το οποίο οι συνδυασμοί ρεύματος και δυναμικού θα έδιναν τιμές ισχύος μεγαλύτερες από το ανώτατο προδιαγεγραμμένο όριο - δηλαδή τα 2,5 Watt για τον εξεταζόμενο τύπο λυχνίας...

Αν ακόμα δεν έχουμε ζαλιστεί και απορούμε προς τι όλη αυτή η απλουστευμένη παρουσίαση , η απάντηση είναι ότι αποτελεί παρατεταμένο πρόλογο για να θιγεί με συντομία το ζήτημα που θ'ακολουθήσει...



[Petros_Dalipis]

Περιμένω να ισοπεδώσεις την άποψη ότι οι λυχνίες έχουν τον μεγαλύτερο συντελεστή slew rate που είπε κάποιος κάπου.



[Bhutia]

Περιμένω να ισοπεδώσεις την άποψη ότι οι λυχνίες έχουν τον μεγαλύτερο συντελεστή slew rate που είπε κάποιος κάπου.

Δεν πρόκειται ακριβώς περί ισοπέδωσης ούτε κινούμαι με διάθεση ρεβανσισμού, εξάλλου μονάχα οι τριοδικές Single Ended τοπολογίες και οι Output Transformerless (OTL) ελέω απουσίας μετασχηματιστή θα μπορούσαν να διεκδικήσουν τέτοιον τίτλο, οι κλασσικές push-pull απέχουν...



[Petros_Dalipis]

Δεν πρόκειται ακριβώς περί ισοπέδωσης ούτε κινούμαι με διάθεση ρεβανσισμού, εξάλλου μονάχα οι τριοδικές Single Ended τοπολογίες και οι Output Transformerless (OTL) ελέω απουσίας μετασχηματιστή θα μπορούσαν να διεκδικήσουν τέτοιον τίτλο, οι κλασσικές push-pull απέχουν...

Δεν πρόκειται περί ρεβανσισμού, αλλά για παρουσίαση και επικράτηση των επιστημονικών δεδομένων.



[Δημητρης 777]

Ναι γιατί αν δεν ''επικρατήσουν'' θα ξινίσει ο καφές..


Βρε παιδιά..



[thva]

Bhutia ωραίο νήμα, το έριξα μια φευγαλέα ματιά. Συγγχαρητήρια. να μαζεύονται (στε) οι της κάθε λογής πικραμένοι να σχολιάζετε εναντίον των λυχνιακών υλοποιήσεων (και μάλιστα λανθασμένα). Μου θυμίζει λίγο το Θρησκεία, και κανά δυο άλλα, αλλά εντάξει δεν τα ξεπερνάει λόγω χαμηλού ενδιαφέροντος ποσοτικά, όχι ποιοτικά.

(Αυτο) σαρκασμός.



[Σταύρος Λαγκαδιανός]

Ζητούμενο δεν είναι η επικράτηση.
Ζητούμενο είναι η ορθή πληροφόρηση, ιδίως του ανυποψίαστου καταναλωτή.

Ναι γιατί αν δεν ''επικρατήσουν'' θα ξινίσει ο καφές..
