Κοιτα 'δω...


http://onoaudio.com/product/paka

Και που να φυγει ο παππους τι εχει να γινει...
Χτυπα ξυλο ο ανθρωπος, να τα χιλιασει!!!
Αυτα που εχει κανει στο Linkwitz Lab και μαλιστα απο τα 65 του και μετα, ειναι...(τι να πεις)...απιστευτα!


zakman35

Επαγγελματίας
Μηνύματα
1.952
Reaction score
3.891
Ναι το γνωρίζω είναι ένα σχέδιο που βασίζεται στο LXmini αλλά δεν προέρχεται από τον Linkwitz και είναι παθητικό. Οπότε μπορεί να έχουν κοινά στοιχεία αλλά δύσκολα να παίζει η αντιγραφή καλύτερα από το original. Βέβαια για κάποιους που δεν θέλουν ή δεν μπορούν να ασχοληθούν με DIY ίσως να είναι μια λύση.



Shepherd

Μόνιμος
Μηνύματα
3.414
Reaction score
7.749

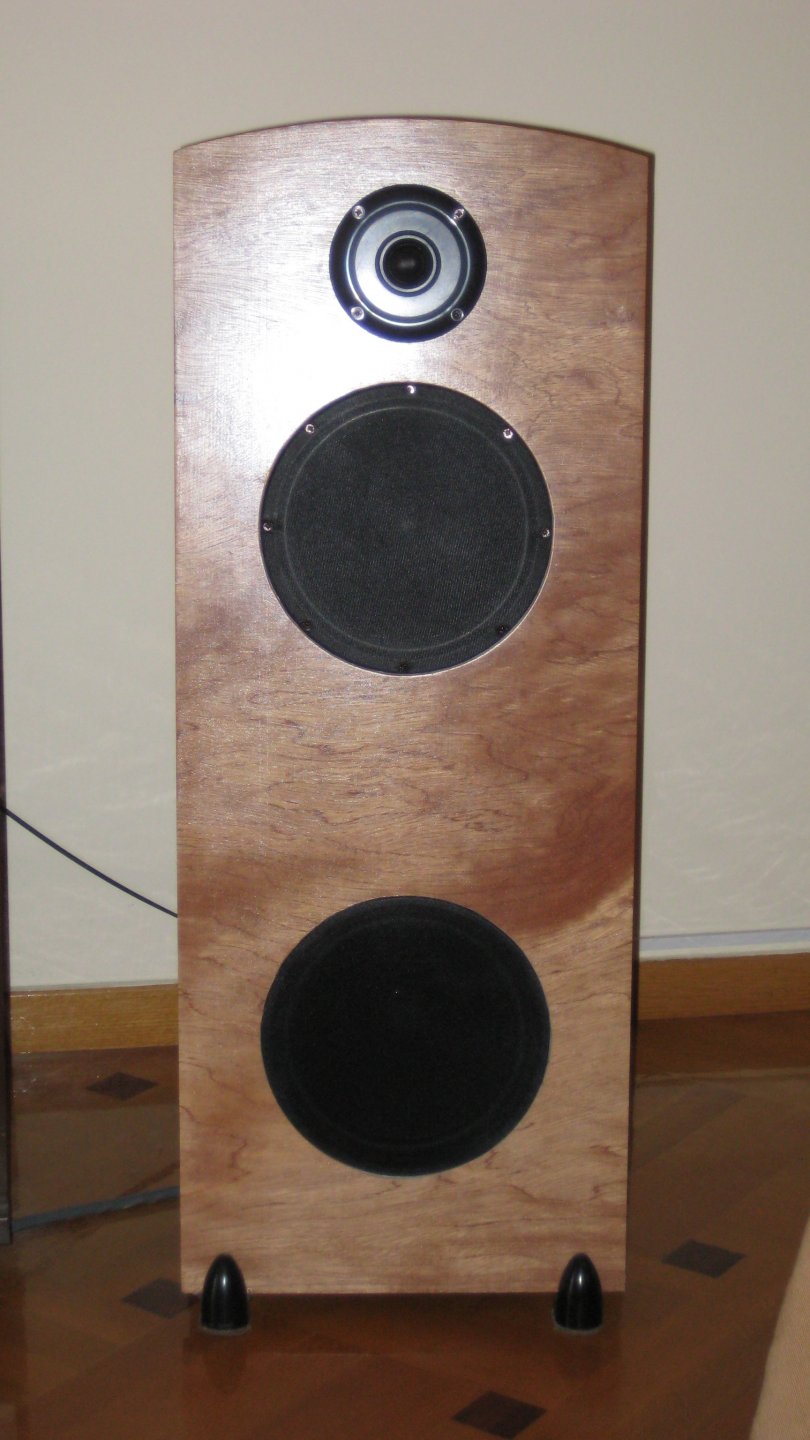

Στην δεύτερη φώτο φαίνεται σαν να είναι εξολοκλήρου από ανθρακονήματα. Χρησιμοποίησες κάποιο κύλινδρο για καλούπι, μετά τον τύλιξες με φύλλα , εποξική ρητίνη και έτοιμο; Σαν αποτέλεσμα σε σχέση με mdf ; Πόσο σου βγήκε σαν κατασκευή;


zakman35

Επαγγελματίας
Μηνύματα
1.952
Reaction score
3.891
Όχι Σπύρο, οι σωλήνες είναι PVC το οποίο ντύθηκε με αυτοκόλλητο carbon.

Θα χρησιμοποιήσω το minidsp 2x4 HD.


Shepherd

Μόνιμος
Μηνύματα
3.414
Reaction score
7.749
Όχι Σπύρο, οι σωλήνες είναι PVC το οποίο ντύθηκε με αυτοκόλλητο carbon.
Χάρηκα και εγώ !! Είπα κάποιος το δοκίμασε :beta:
Αναζήτηση you tube : Diy carbon parts
Ένα από τα άπειρα video που θα βγάλει.
Σαν φινίρισμα άψογο, πρακτικά όμως αυτά τα carbon με τα εργοστασιακά δεν έχουν καμία σχέση. Δεν έχουν την αντοχή και τις προδιαγραφές των κανονικών. Το carbon για να αποκτήσει τις εξαιρετικές του ιδιότητες πρέπει να μπει σε κλίβανο , να ψηθεί συγκεκριμένη ώρα σε συγκεκριμένες θερμοκρασίες κτλ.
Για ολόκληρη καμπίνα λίγο δύσκολο να γίνει αλλά για mid?? 4 - 5 λτ ίσως :idk:

ΥΓ : οφθαλμόλουτρο

Last edited:

Μηνύματα
31
Reaction score
2
Αναμένουμε τη συνέχεια...
Επειδή σκέφτομαι να το ξεκινήσω κι εγώ προσεχώς, βρήκες schedule 40 σωλήνες ή χρησιμοποίησες της αγοράς μας (διάμετρο-πάχος ?), από που παρήγγειλες τα μεγάφωνα και τι χρησιμοποίησες αντί του fernco coupler?
Thanks...


zakman35

Επαγγελματίας
Μηνύματα
1.952
Reaction score
3.891
Αναμένουμε τη συνέχεια...
Επειδή σκέφτομαι να το ξεκινήσω κι εγώ προσεχώς, βρήκες schedule 40 σωλήνες ή χρησιμοποίησες της αγοράς μας (διάμετρο-πάχος ?), από που παρήγγειλες τα μεγάφωνα και τι χρησιμοποίησες αντί του fernco coupler?
Thanks...
Μετά από μεγάλη ταλαιπωρία και απίστευτο ψάξιμο, κατάφερα να βρω ενα μικρό κομμάτι σωλήνα, ίσα ίσα για να κάνω την δουλειά μου, δεν θέλω ούτε να το σκέφτομαι.

Τα μεγάφωνα τα πείρα από Falcon acoustics.

Το ferno coupler είναι μια πονεμένη επίσης. Δεν θα το βρεις στην Ελλάδα και θα δυσκολευτείς να βρεις online κατάστημα που να δέχεται να το στείλει Ελλάδα σε λογικό κόστος.

Επίσης υπάρχουν και κάποια άλλα θέματα με το coupler που με έκαναν να μην το χρησιμοποιήσω, έχουν αναφερθεί στο Oplug.




Μηνύματα
4.160
Reaction score
4.884
Θα ηθελα καποια στιγμη να μας πεις συγκριτικα με το lx mini , η ΟΒ υλοποιηση σου που και εαν υπερτερουσε .
Τωρα ειδα και την U-frame την υλοποιησες με ρικοφον και εαν πειραματιστηκες και με αλλα υλικα-πυκνοτητες...


zakman35

Επαγγελματίας
Μηνύματα
1.952
Reaction score
3.891

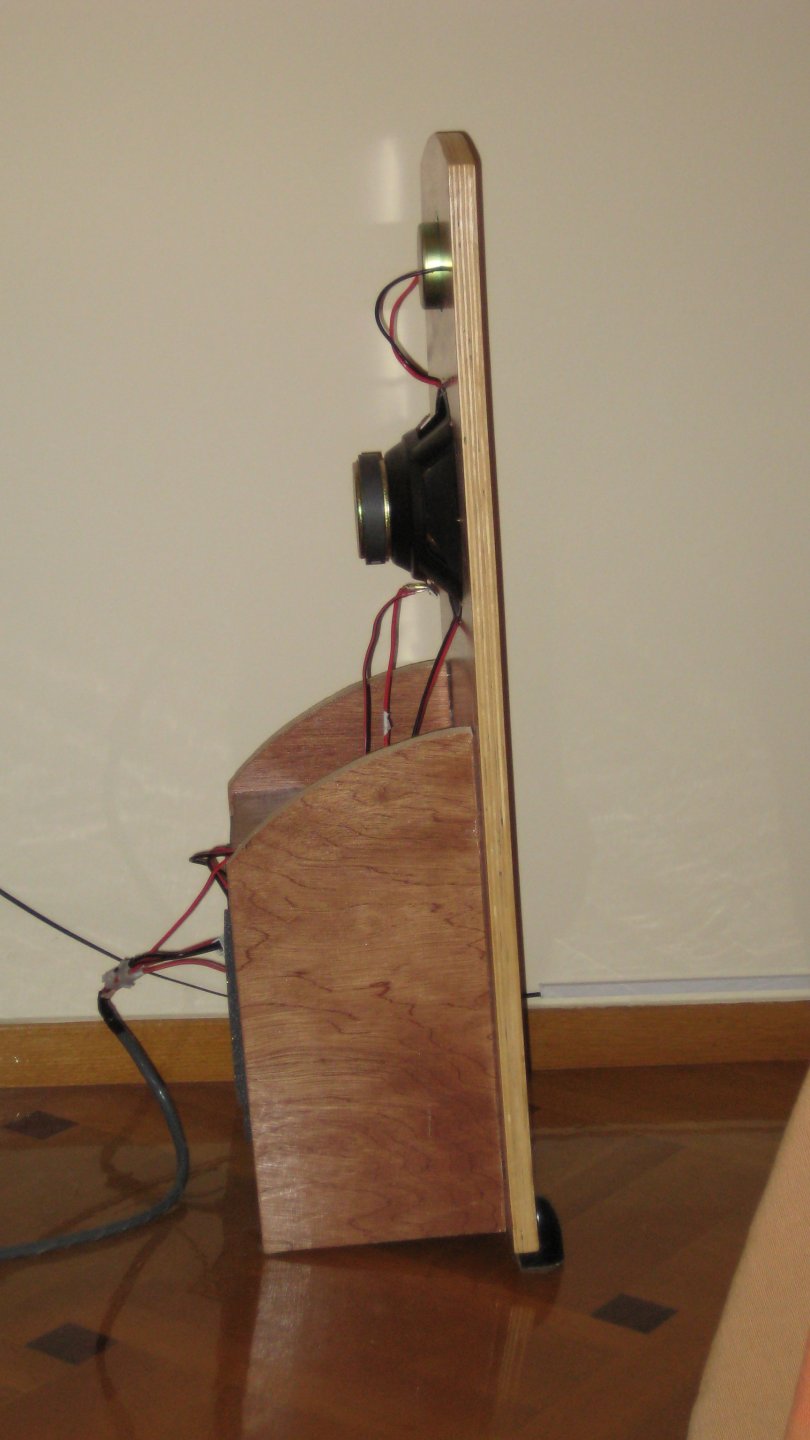

Όσον αφορά το rikofon υποτίθεται πως κόβει κάποιες ανακλάσεις του U-frame αλλά δεν είναι και απαραίτητο. Δεν θυμάμαι να σου πω αν είχα δοκιμάσει χωρίς ή και με άλλα υλικά. Πυκνωτές δεν υπήρχαν ήταν ενεργά τα cross.

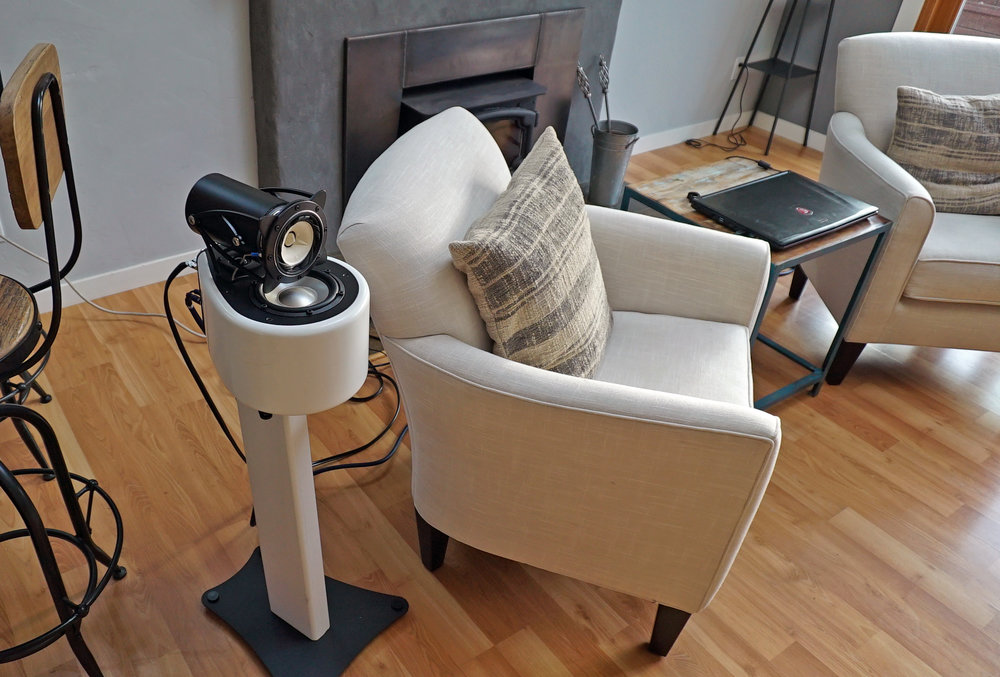

Η διαφορά είναι ότι είναι ότι το LXmini είναι omni (παντοκατευθυντικό) κάτω από τα 1000 Ηz. Πάνω από τα 1000 Hz και τα δύο είναι OB (δίπολα).

Οπότε φαντάζομαι η ερώτησή σου έχει να κάνει με το ποιος τρόπος ακτινοβολίας είναι καλύτερος?

Θα σε παραπέμψω στα Paper του Likwitz.
http://www.linkwitzlab.com/The_Magic/The Magic in-Edit-SL.pdf


Μηνύματα
4.160
Reaction score
4.884
Περαν του εκπαιδευτικοτατου λινκ, θα ηθελα τις δικες σου ακουστικες εντυπωσεις οσο νωπες μπορει να ειναι απο τις δυο υλοποιησεις οταν και οποτε περατωθει η τελευταια .


zakman35

Επαγγελματίας
Μηνύματα
1.952
Reaction score
3.891
Το χαμηλό έχει να κάνει με τον χώρο, στον δικό μου χώρο τα Pluto ήταν Εξαιρετικά, δεν ήθελα κάτι παραπάνω και σίγουρα δεν ήθελα να θυσιάσω την ποιότητα - ρεαλισμό του χαμηλού.

Τόσο τα Pluto όσο και τα LXmini είναι σχεδίαση "Infinite Acoustic Transmission Line" όπως λέει και ο Linkwitz, οπότε καμία σχέση με το χαμηλό των ΒR.

Tα ΟΒ ήταν εξίσου καλά με φυσικό και "αέρινο" χαμηλό και διαφορετικά στον τρόπο που διεγείρουν τον χώρο, αλλά χρειάζεσαι πολλά και μεγάλα woofer για επαρκή έκταση και ένταση, κάτι που συνεπάγεται, μεγαλύτερο χώρο από τον δικό μου και βέβαια μεγαλύτερο κόστος.


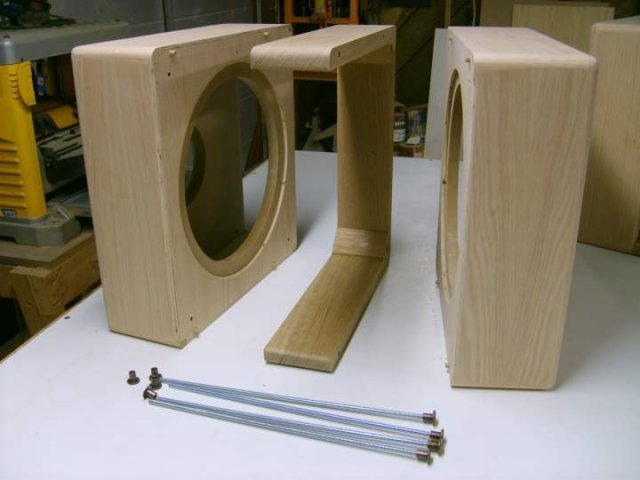

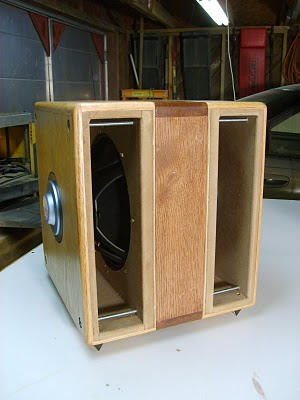

Στην παρούσα φάση δεν έχω λόγο να επιστρέψω στα OB, αν και δεν σου κρύβω ότι κάποια στιγμή στο μέλλον θα ήθελα να φτιάξω ένα ζευγάρι Ripoles (πατέντα του κου Axel Ridtahle)







και κάποια σχετικά link.
http://jazzman-esl-page.blogspot.gr/2011/01/ripole-subs-are-underway.html
http://jazzman-esl-page.blogspot.gr/2011/01/ripole-subs-are-underway.html
http://www.lautsprechershop.de/pdf/ripol/ridtahler.pdf


https://www.rstaudio.de/en/ripol-subwoofer/





zakman35

Επαγγελματίας
Μηνύματα
1.952
Reaction score
3.891

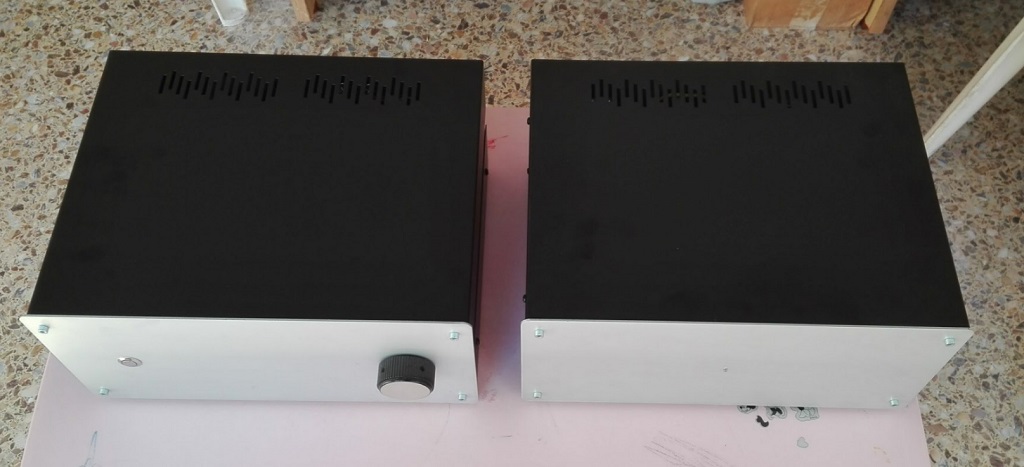

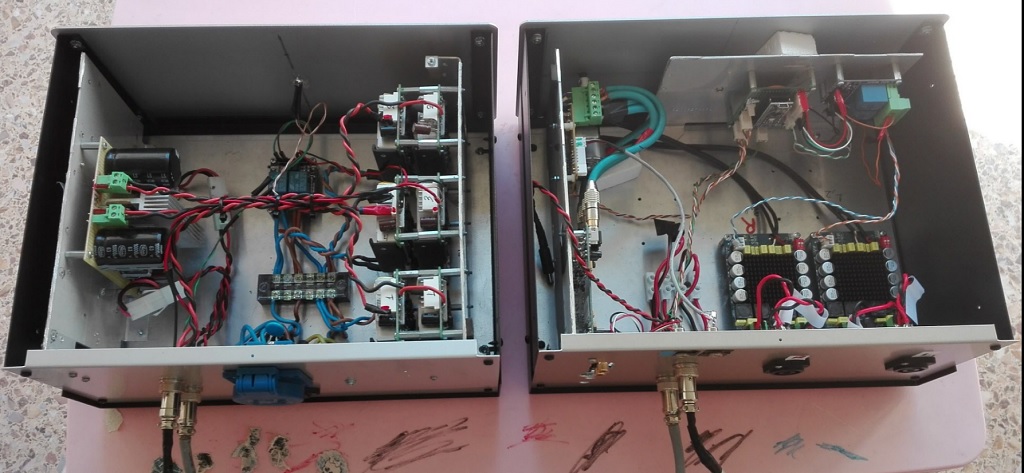

Όπως φαίνεται και στις φώτο, ο ενισχυτής είναι σε δύο κουτιά, ένα για τα τροφοδοτικά και ένα για τις βαθμίδες προενίσχυσης – κρος, και τους ενισχυτές βέβαια.

Στο κουτί των τροφοδοτικών, υπάρχει ένα ΑC filter το οποίο τροφοδοτεί το σύστημα καθώς και μια εξωτερική παροχή (πρίζα) για την σύνδεση της πηγής (PC), οπότε δεν θα χρειαστώ πολύπριζο.

Ακολουθούν τροφοδοτικά SMPS Medical grade, τα οποία διαδέχονται δύο κυκλώματα Capacitance Multipliers με χωρητικότητα περίπου 1F το κάθε ένα που φιλτράρουν το είδη χαμηλό ripple των τροφοδοτικών.

Στο δεύτερο κουτί, βρίσκεται το miniDsp 2x4 HD σε ρόλο cross- dac - preamp, το οποίο τροφοδοτεί ένα 4-κάναλο ποτενσιόμετρο ALPS (προσωρινά) το οποίο με την σειρά του τροφοδοτεί τους ενισχυτές.

Οι ενισχυτές είναι class D αυτήν την φορά και στην παρούσα φάση είναι δύο στερεοφωνικά modules TDA7498 (80w 8ohm). Οπότε μιλάμε για κάθετη δυενίσχυση.
Οι ενισχυτές επιλέχθηκαν με το κριτήριο ότι έχουν ρυθμιζόμενο gain, οπότε μπορώ πολύ εύκολα να ρυθμίσω το Gain structure του συστήματος και λειτουργία mute που είναι πολύ σημαντική σε ένα ενεργό σύστημα.

Επίσης υπάρχει και ένα Arduino σε ρόλο controller που προς το παρών ελέγχει το Power On & Shut down sequence έτσι ώστε τόσο η εκκίνηση όσο και ο τερματισμός της λειτουργίας να γίνεται χωρίς να υπάρχει θόρυβος στα ηχεία (γκαπ - γκουπ). Μελλοντικά το arduino θα ελέγχει και το volume του συστήματος μέσω ενός πολυκάναλου ic volume που "παλεύω" καθώς και μια οθόνη με ενδείξεις που σκοπεύω να τοποθετήσω (θα δούμε).

Τα κουτιά επιλέχθηκαν με σκοπό αφενός μεν να χωράνε στο έπιπλο της IKEA που θέλω να χρησιμοποιήσω και αφετέρου να έχουν αρκετό χώρο ώστε να μπορώ να κάνω "εύκολα" αλλαγές και προσθήκες (π.χ. άλλους ενισχυτές).

Τέλος επειδή η θέση που θα τοποθετηθεί ο ενισχυτής δεν θα είναι ορατή από την θέση ακρόασης και τα δύο irda θα είναι εξωτερικά του κουτιού ώστε να μπορεί να λειτουργεί ο τηλεχειρισμός.

Σε γενικές γραμμές αυτά, ελπίζω να μην ξέχασα κάτι.
