DIY ενεργό σύστημα

Akis_G

Τηγανιτοειδές μπάσο!
Μηνύματα
1.448
Reaction score
4.225
Το dac που φοράει είναι της Asahi Kasei που θεωρούνται πολύ καλά, παρόλα αυτά μιας και δεν το έχω ακούσει μεμονωμένα, δεν μπορώ να το κρίνω - συγκρίνω σκέτο σαν dac.

Σίγουρα πάντως δεν του λείπει διαφάνεια.
[DOUBLEPOST=1507615995][/DOUBLEPOST]

Ο Linkwitz δίνει ρυθμίσεις μόνο για τα minidsp.
Ναι μπορούν να χρησιμοποιηθούν και άλλα cross, αλλά καλό θα είναι οι ρυθμίσεις να επιβεβαιωθούν και με μετρήσεις γιατί μπορεί να υπάρχουν διαφορές ανάλογα την πλατφόρμα.
http://oplug-support.org/viewtopic.php?f=33&t=4274&view=unread#p40689

Τι λες για τα ASP?


zakman35

Επαγγελματίας
Μηνύματα
1.953
Reaction score
3.893

Nelson Pass - Siegfried Linkwitz - Frank Brenner
We collaborated on analog crossover/equalizers (ASP) for LXmini and LXmini+2. They will become available in the DIYAUDIO STORE
[DOUBLEPOST=1513875993][/DOUBLEPOST]Burning Amp 2017

Time to pack up, drive home and rest up.

I could not have done the show this year without Frank's help and most importantly without my angel of six decades, Eike.

Since she took the photos she is not in any. But here she is at our beloved Sea Ranch.

I am turning 82 on this Thanksgiving Day and maybe it's time for Frank (www.magicLX521.com) to carry the open-baffle and neutral-sound-dispersion flag forward.
[DOUBLEPOST=1513876100][/DOUBLEPOST]

[DOUBLEPOST=1513876291][/DOUBLEPOST]At this year's Burning Amp we demonstrated the 3-way LXmini+2 loudspeakers with an analog, active crossover/equalizer (ASP). Nelson had felt challenged to take my original DSP solution and to approximate its transfer functions with a circuit, which only uses unity gain JFET buffer stages of very low distortion and minimal circuitry in his typical Zen-like fashion. Some compromises in the high frequency equalization where necessary. We made minor adjustments until we were both pleased with what we heard.

Frank Brenner and I took the transfer functions so derived and implemented them in a circuit with operational amplifiers, which is the ASP, combined with 6 Hypex NCore amplifiers in his new PowerBox prototype. This is what we played at BA-2017.

Nelson's LXmini and LXmini+2 circuit boards and component kits will become available via diyaudiostore.com/

Last edited:

zakman35

Επαγγελματίας
Μηνύματα
1.953
Reaction score
3.893
Για όσους έχουν ως βασική πηγή το πικάπ, το ΑSR είναι μια λογική επιλογή γιατί έτσι αποφεύγουν τις άσκοπες μετατροπές του σήματος ADC-DAC.
Βέβαια χάνεται η δυνατότητα ρυθμίσεων και ειδικότερα στα χαμηλά όπου υπάρχουν και τα περισσότερα προβλήματα λόγο των room modes.

Για όλους τους υπόλοιπους, το DSP είναι μονόδρομος.


Μηνύματα
291
Reaction score
93
Τώρα στο δια ταύτα.

Τα ηχεία είναι ΕΝΤΥΠΩΣΙΑΚΑ από την πρώτη κιόλας νότα.

Το στοιχείο που εντυπωσιάζει και ταυτόχρονα η διαφορά τους με τα Pluto, είναι η μεσαία και υψηλή περιοχή του φάσματος η οποία λόγο της δίπολης ακτινοβολίας (ανοιχτή μπάφλα) δίνει μια επιπλέον αίσθηση ρεαλισμού και ανάλυσης που με μια λέξη θα το έλεγα Live άκουσμα.

Ότι και να του βάλεις να παίξει βγάζει μια αίσθηση αληθοφάνειας - ρεαλισμού που νομίζεις ότι οι μουσικοί είναι μπροστά σου, μια αίσθηση Live, που πραγματικά σε εντυπωσιάζει. Ειδικά σε ροκιές είναι μαγεία.

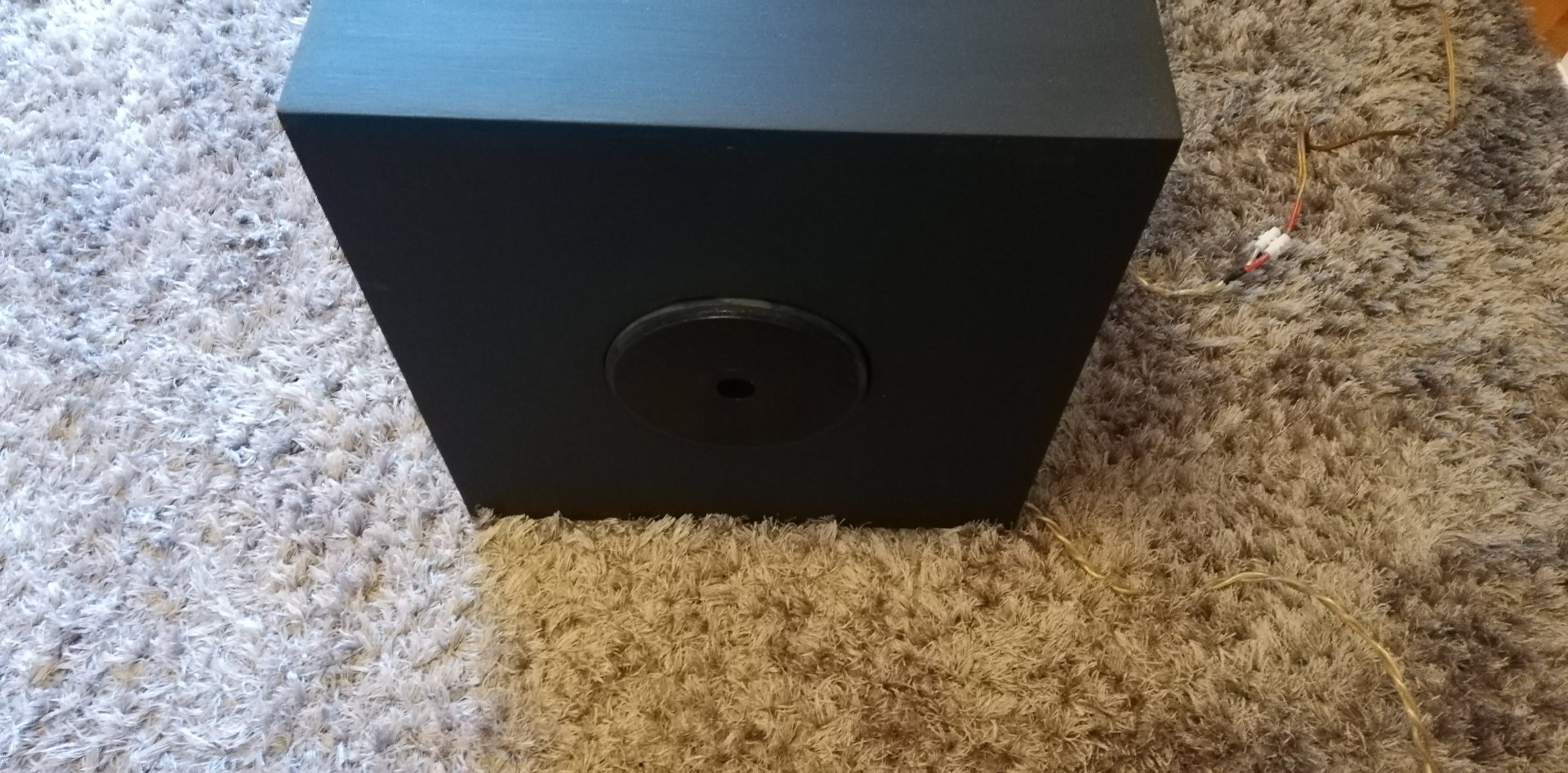

Τώρα όσον αφορά το χαμηλό, δεν υπάρχει διαφορά με το Pluto, ίδιο μεγάφωνο, ίδια καμπίνα, λίγο διαφορετικό το κούρδισμα.

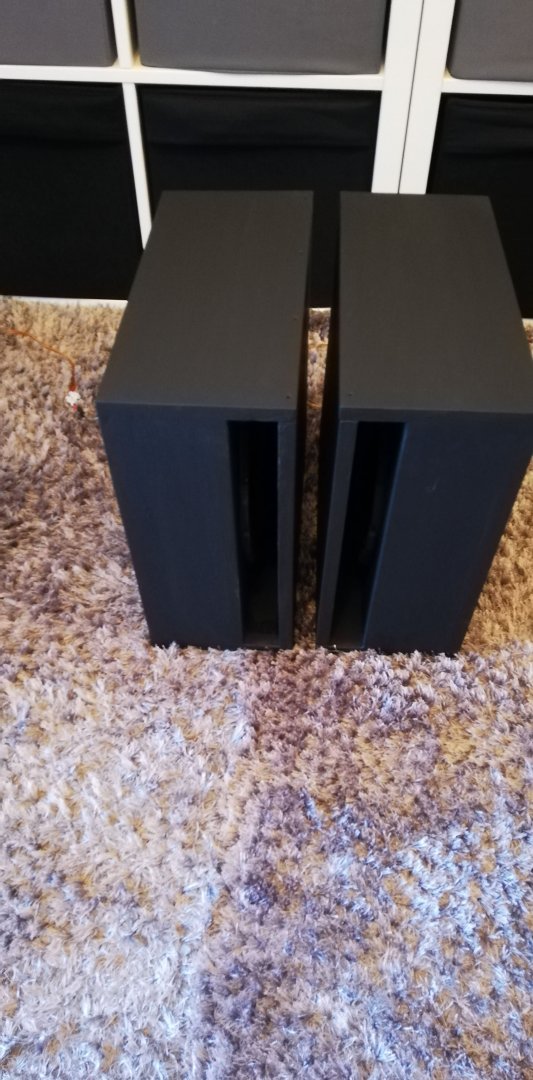

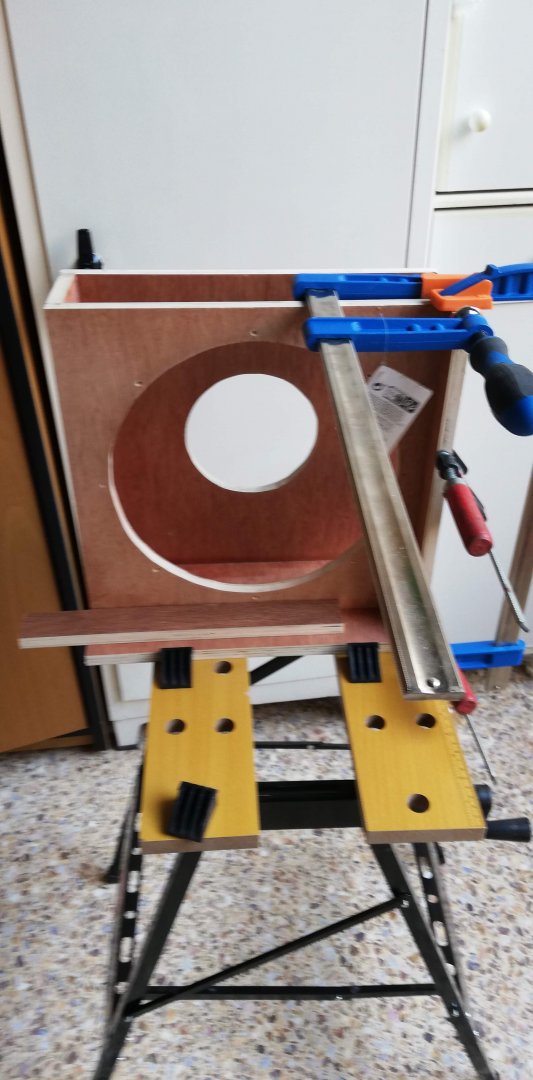

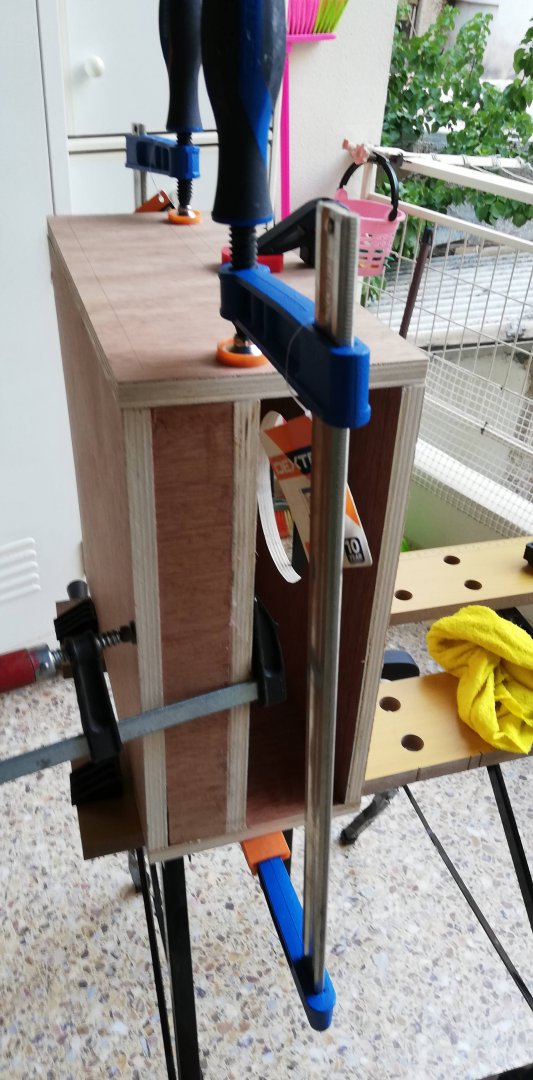

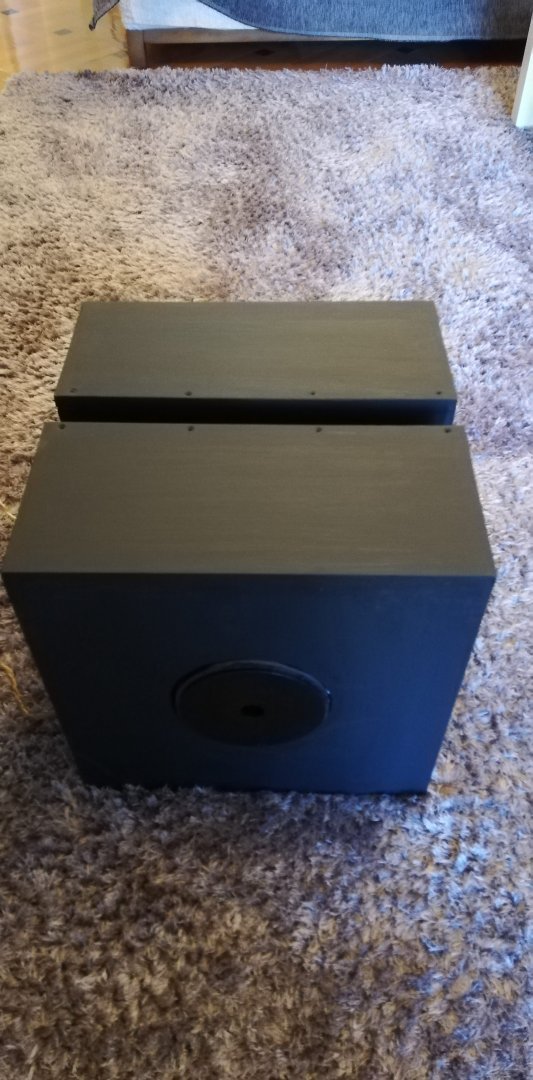

Στην περίπτωσή μου όμως η καμπίνα που έφτιαξα αυτήν την φορά ήταν διαφορετική. Σκοπός ήταν να μειώσω όσο δυνατόν περισσότερο την συμμετοχή της καμπίνας, κάτι που φαίνεται πως επιτευχθεί.

Επιπλέον των παραπάνω με εντυπωσίασε η απίστευτη ταχύτητα και ατάκα του συστήματος, ενώ μπορεί να παίξει και πολύ δυνατά αν χρειαστεί.
Κάποια στιγμή μάλιστα το παράκανα και είδα τα woofer να κάνουν κάτι απίστευτες διαδρομές που τρόμαξα, λέω πάει θα φύγουν αυτά θα πετάξουν και αμέσως χαμήλωσα.
Υποθέτω πως αυτό είναι μια ένδειξη ότι οι ενισχυτές έχουν επαρκή ισχύ.

I am Happy. :)
Και εγω χαιρομαι για σενα .
Συνεχισε ετσι και μην ξεχνας η Ευβοια σε περιμενει .
Καλη Χρονια να εχουμε με υγεια και αγαπη!!!


Μηνύματα
1.027
Reaction score
288
Ακόμη εν εχω την εμπειρία του ASP αλλά το minidsp δεν σαφήνει παραπονεμένο. Η εμπειρία είναι εκπληκτική, όμως το απαραίτητο είναι το πλάτος, όσο πάνω από 5, τόσο καλύτερα.




zakman35

Επαγγελματίας
Μηνύματα
1.953
Reaction score
3.893

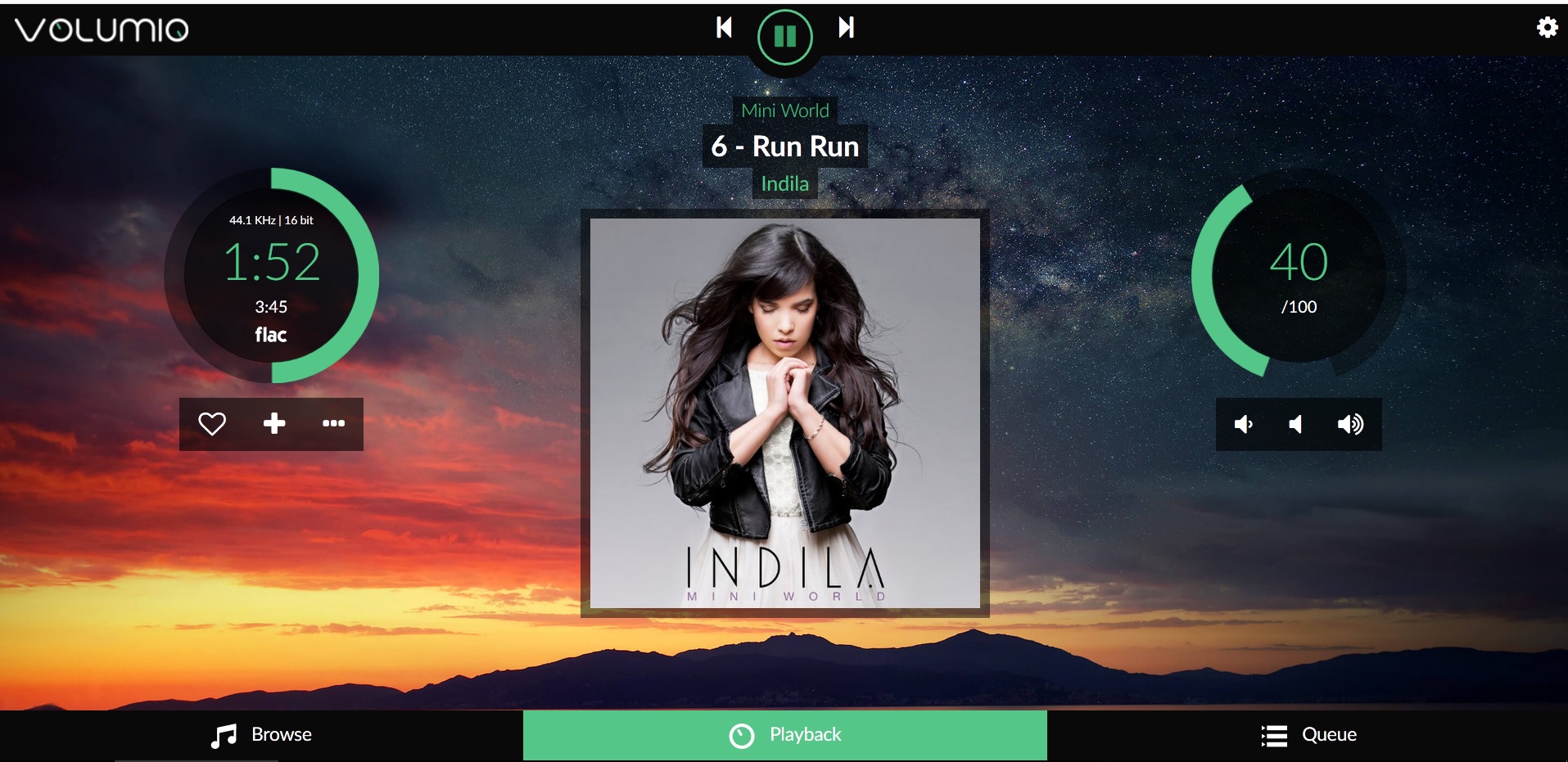

Δοκιμάζοντας το Raspberry pi3.

Μέχρι στιγμής δοκίμασα το RuneAudio και το Volumio.

Και τα δύο βασίζονται στο mpd με παραπλήσιο interface.
Διαθέτουν Internet radio, Spotify και είναι πανεύκολα στο setup.

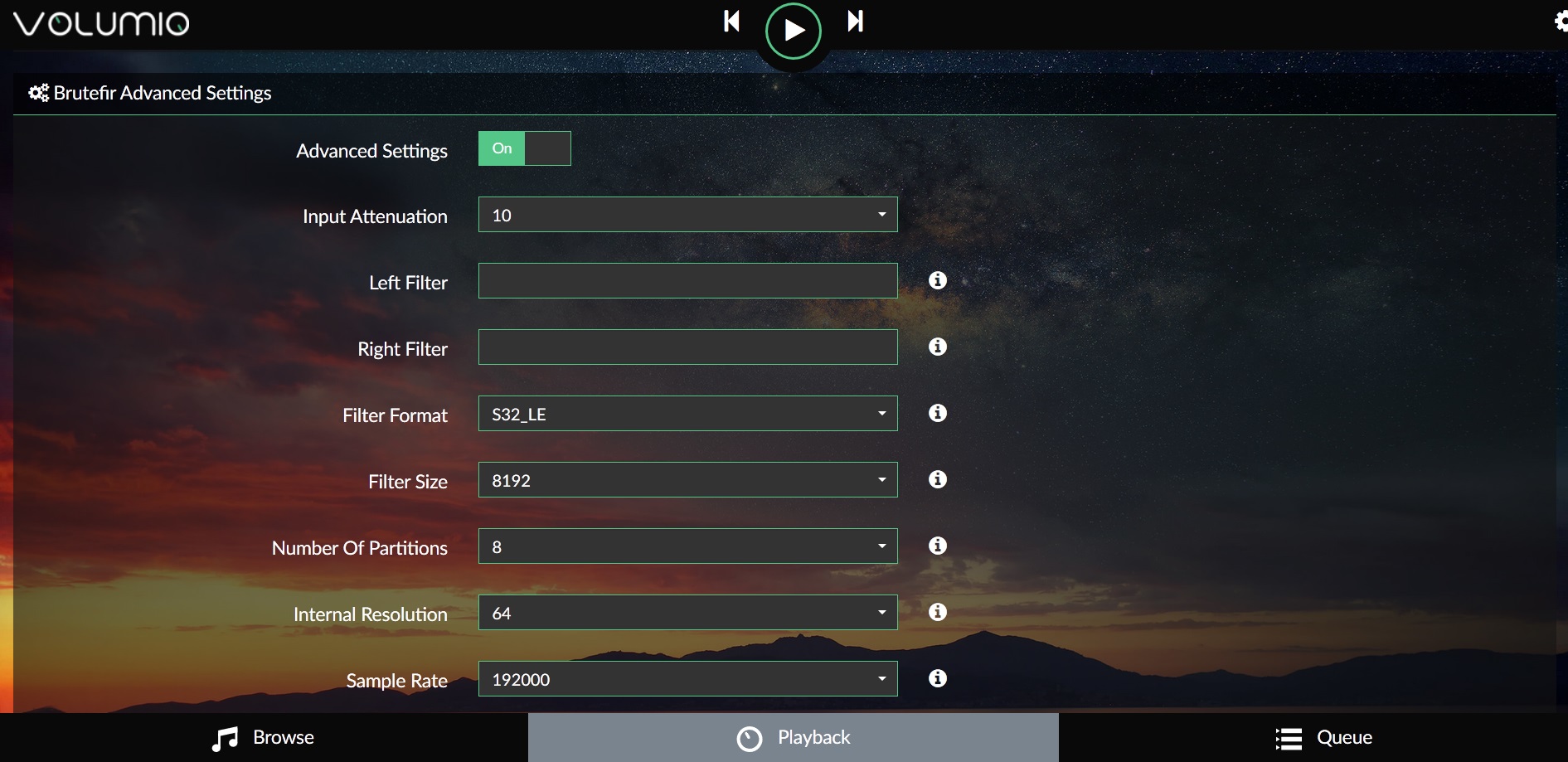

Εντυπωσιακά είναι τα Plugins του Volumio, που διαθέτει λειτουργία Trigger για τον έλεγχο άλλων συσκευών (π.χ. τελικούς), Binaural filter για τους ακουστικάριους, αλλά και Brutefir Convolution engine για Room Correction και FIR EQ.

Σειρά έχουν το Archphile του φίλου Tux (και αυτό με mpd) και το piCorePlayer (Logitech Media Server).

Όλες οι παραπάνω διανομές είναι δωρεάν.

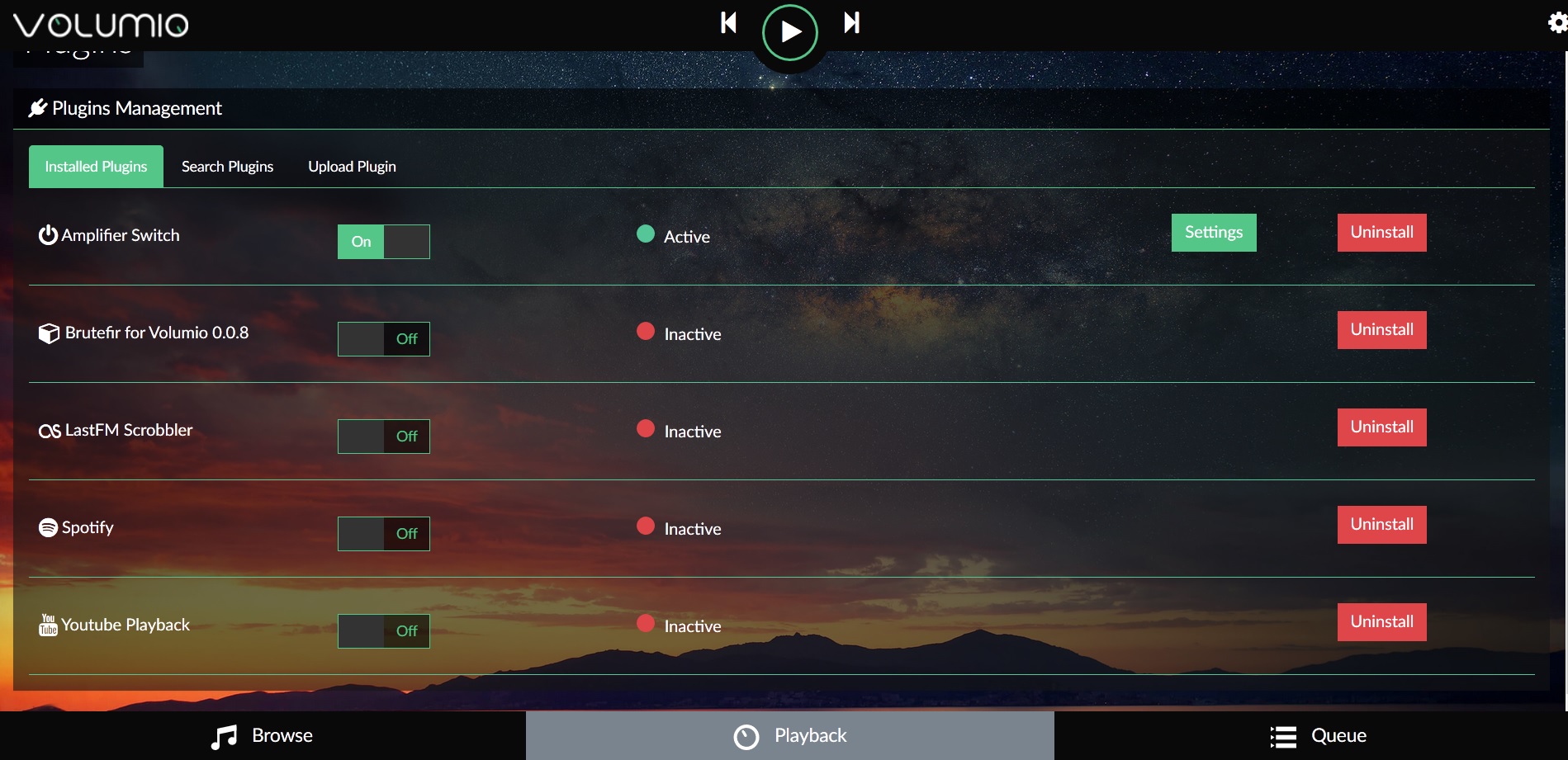

Volumio plugins.jpg

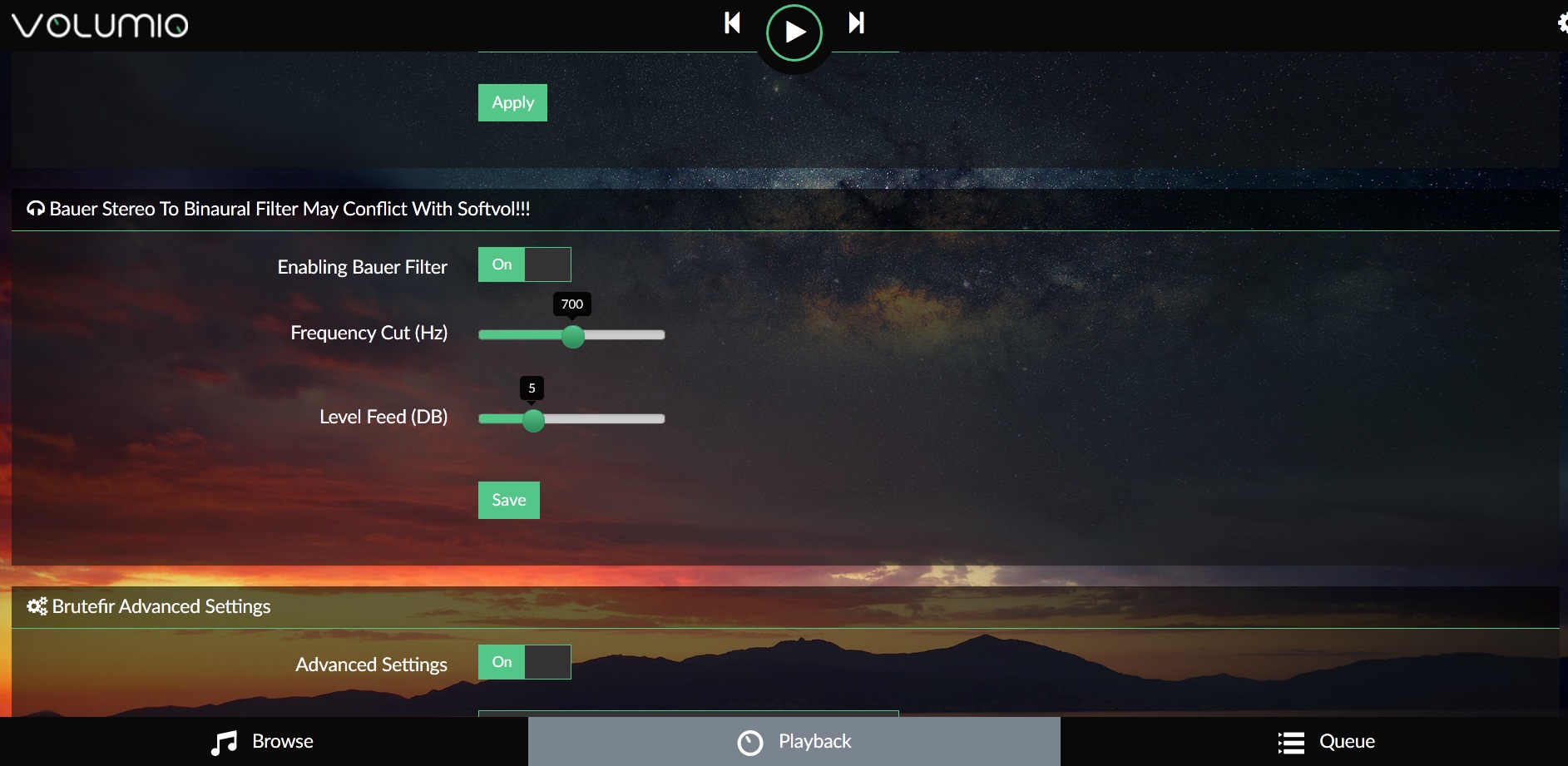

Volumio Binaural.jpg

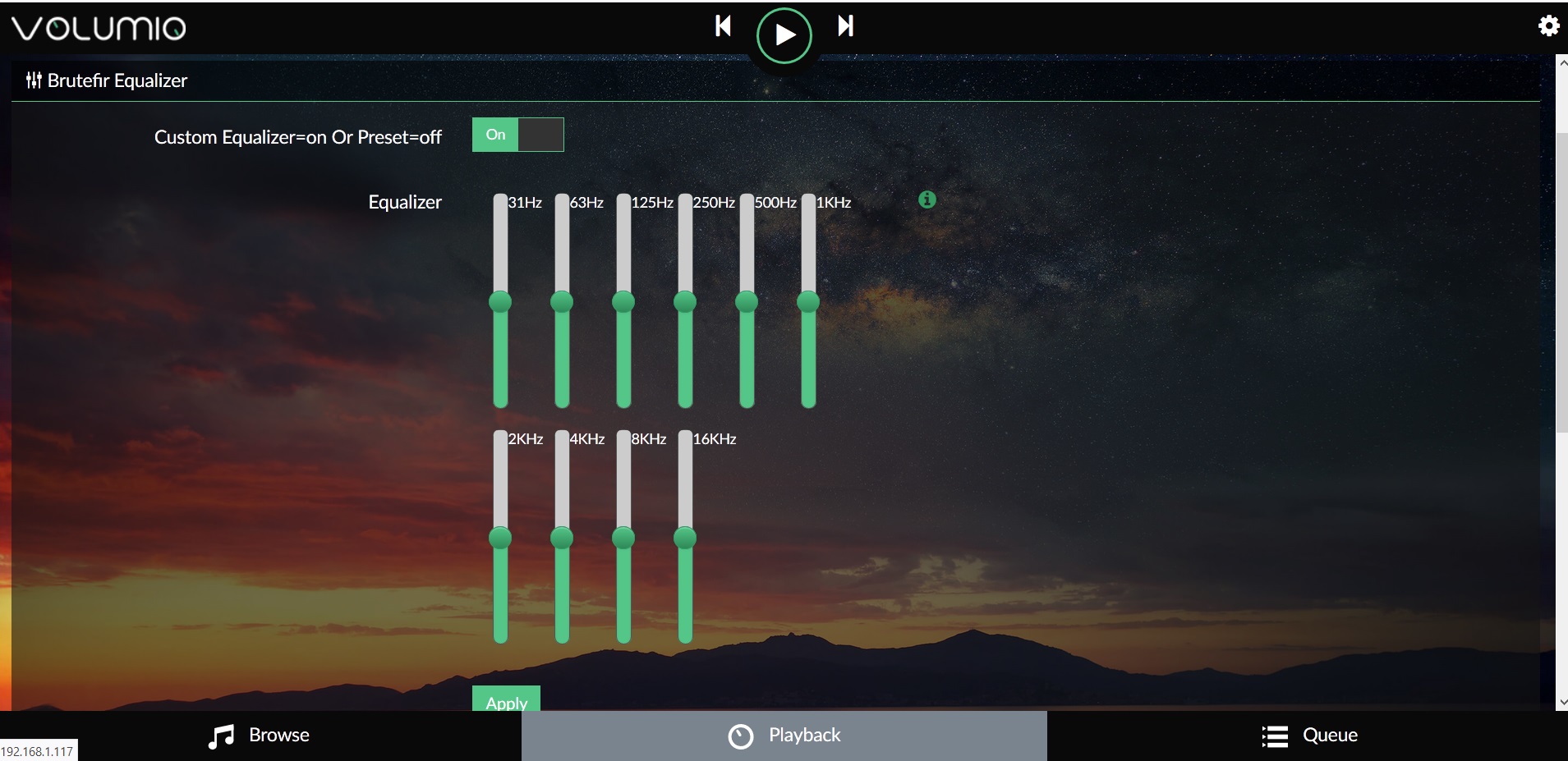

Volumio BruteFIR eq.jpg



Volumio FIR.jpg


zakman35

Επαγγελματίας
Μηνύματα
1.953
Reaction score
3.893

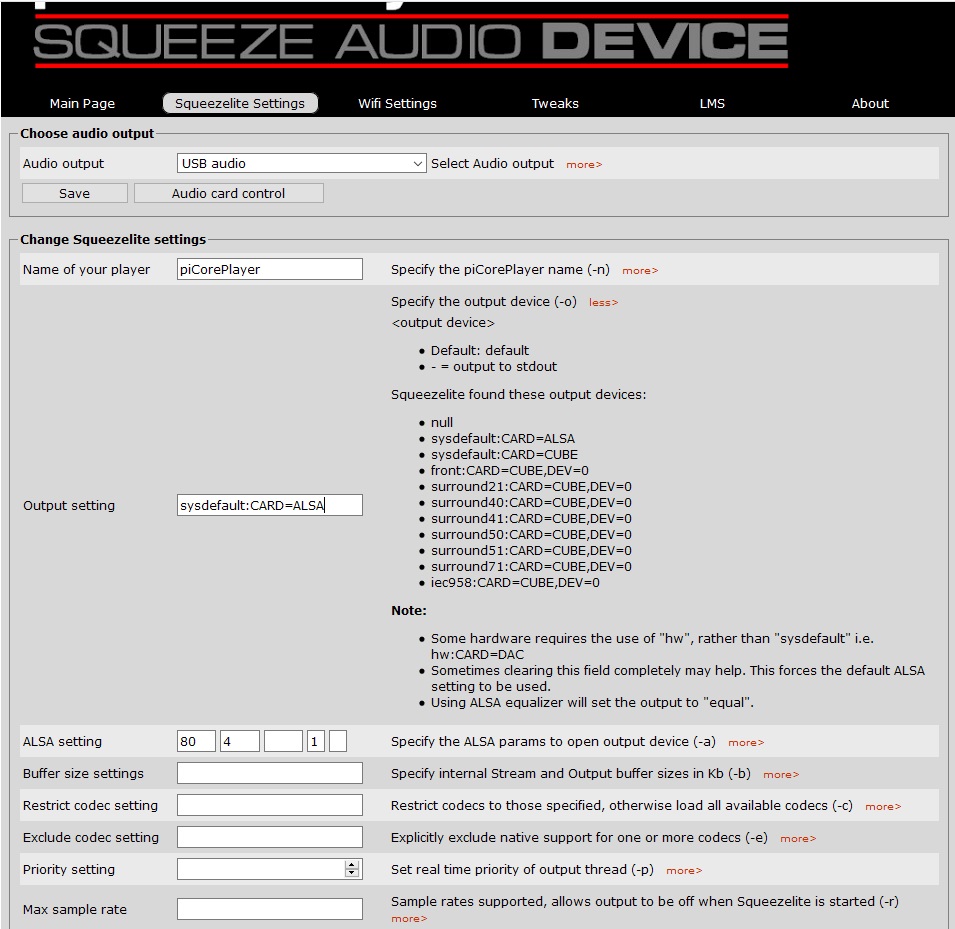

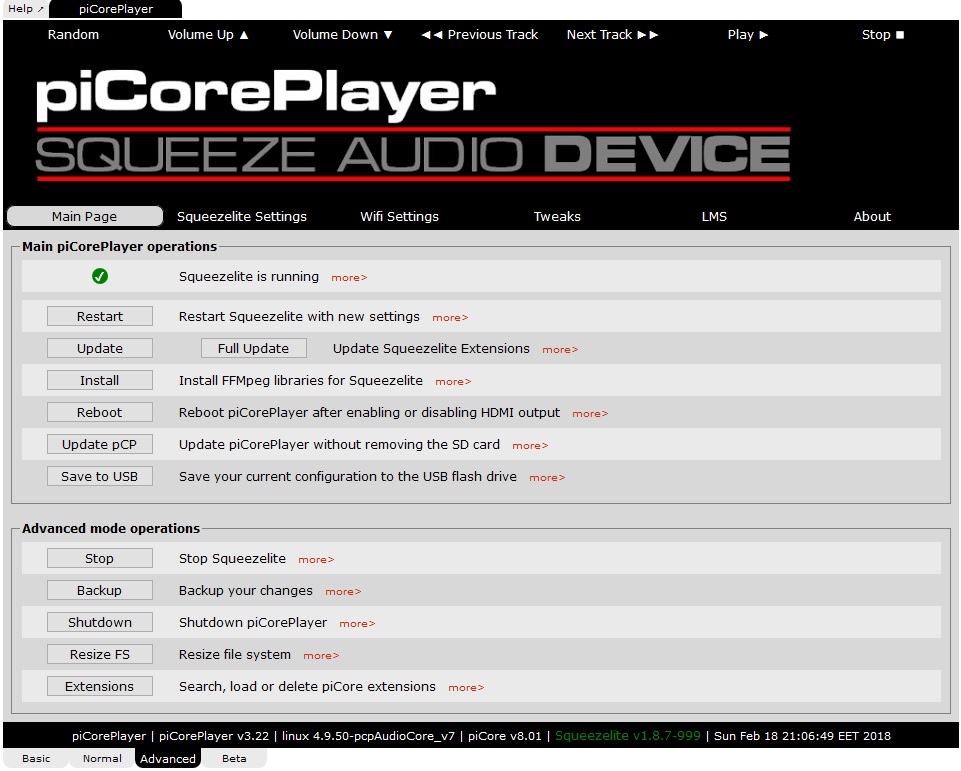

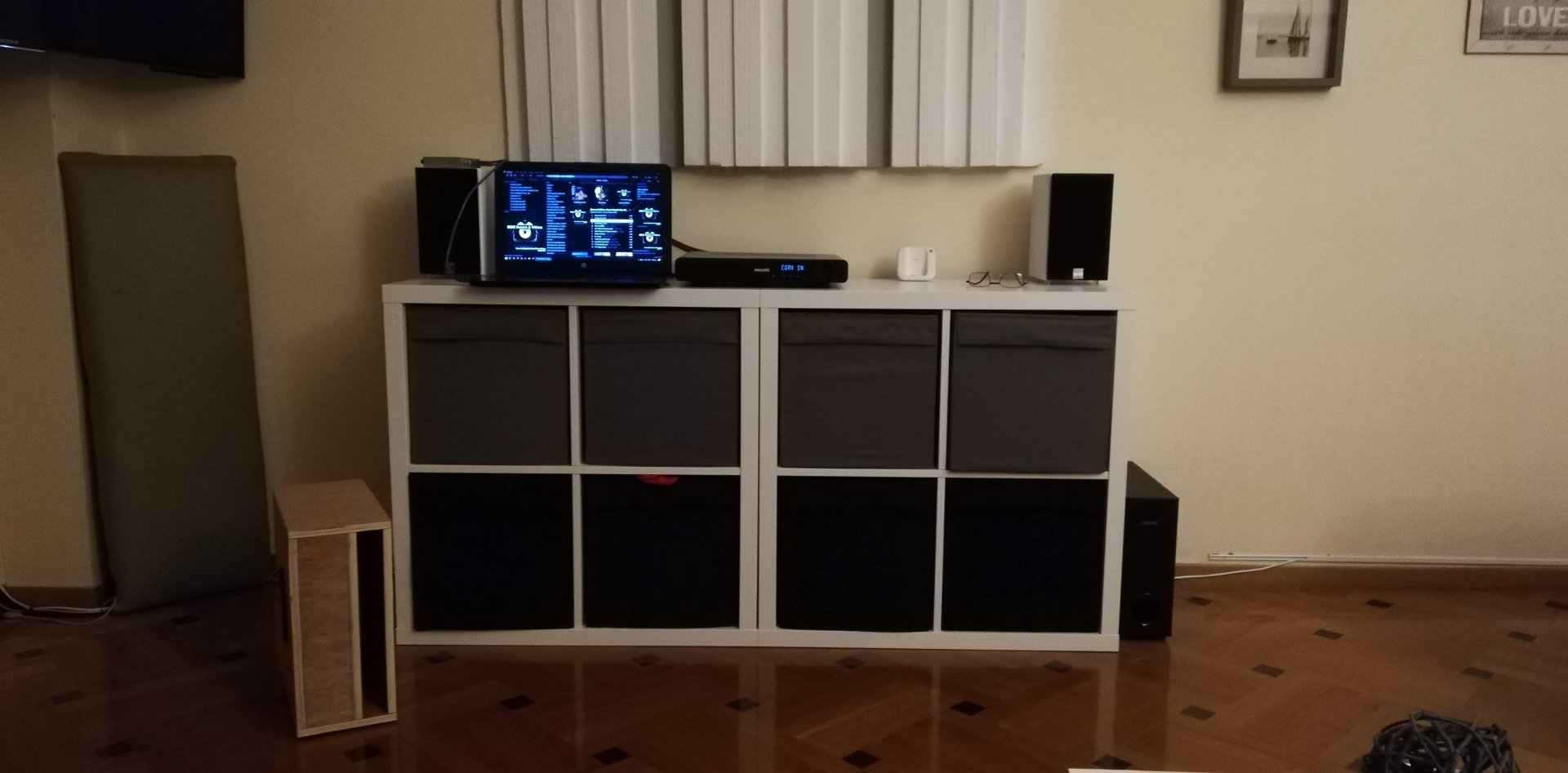

Συνεχίζουμε με το piCorePlayer σε ρόλο streamer και το ΝΑS σε ρόλο server (Logitech Media Server).

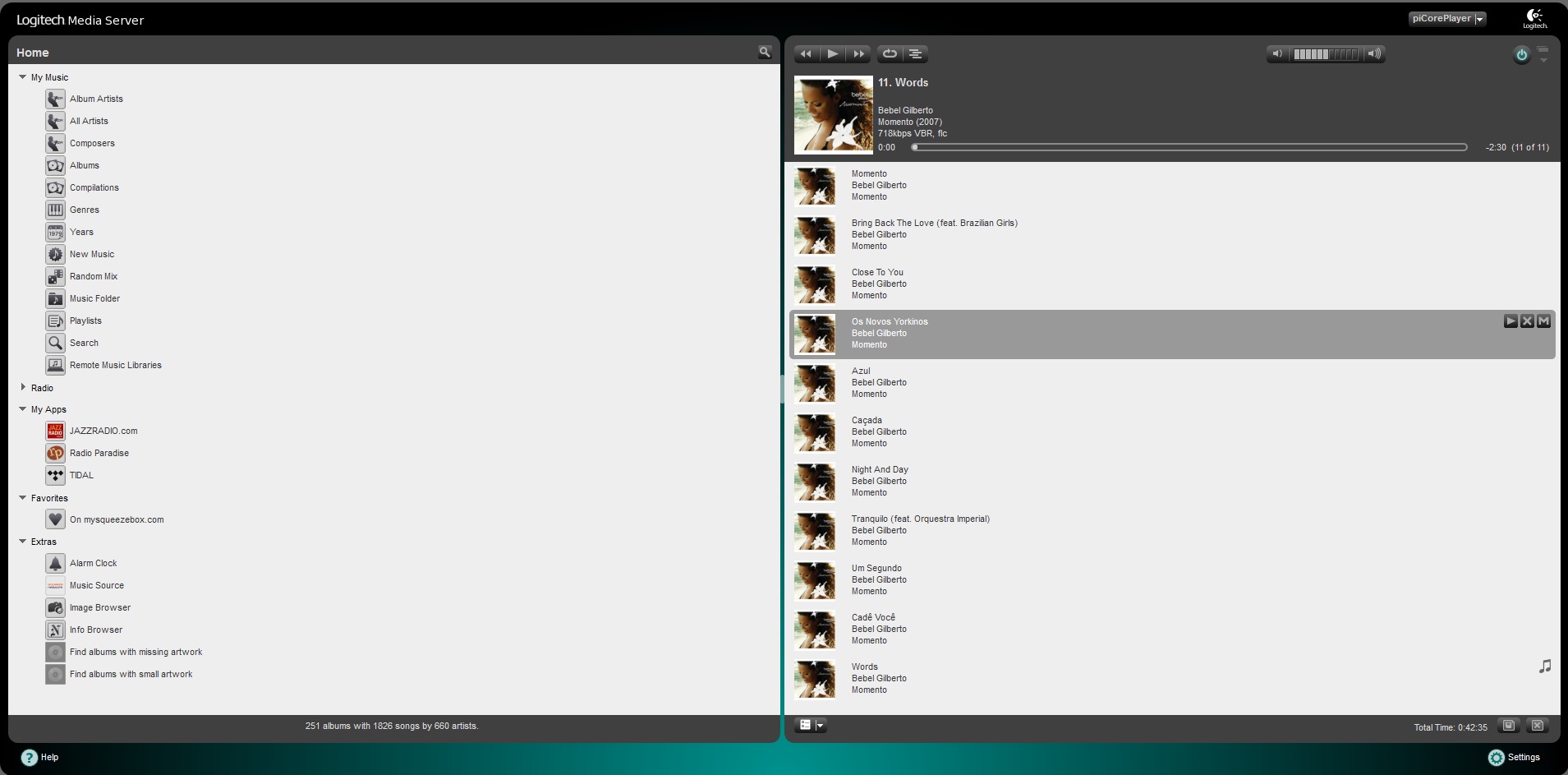

To ΝΑS με το LMS.

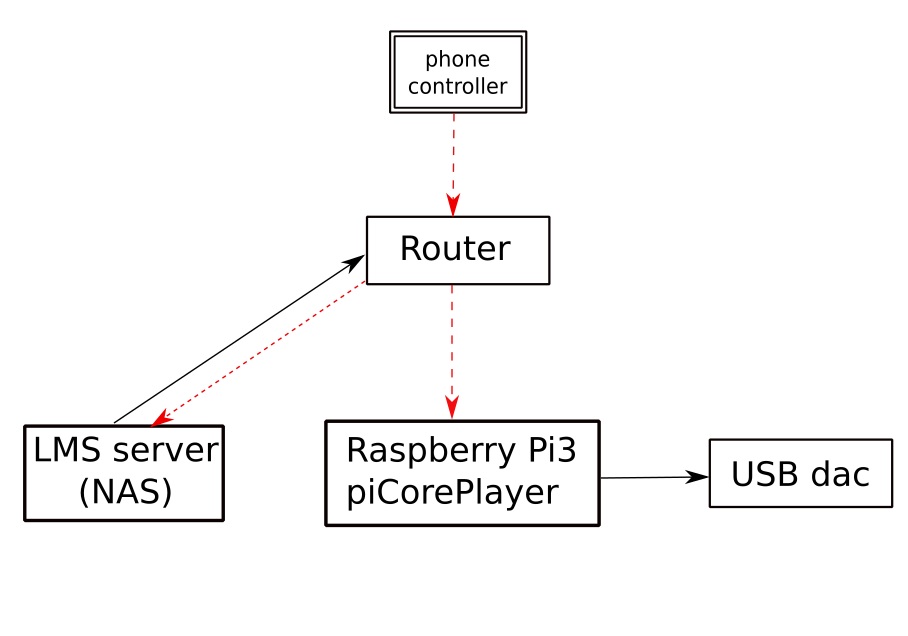

routing plan.jpg


Στο raspberry έγεινε underclock βάση αυτού του οδηγού, ενώ για τροφοδοσία χρησιμοποιήθηκε ένα power bank 10.000mAh.

Μέχρι στιγμής αυτή είναι η καλύτερη εκδοχή από όσα έχω δοκιμάσει. It's a Keeper!!!


Μηνύματα
1.367
Reaction score
811

Nelson Pass - Siegfried Linkwitz - Frank Brenner
We collaborated on analog crossover/equalizers (ASP) for LXmini and LXmini+2. They will become available in the DIYAUDIO STORE
[DOUBLEPOST=1513875993][/DOUBLEPOST]Burning Amp 2017

Time to pack up, drive home and rest up.

I could not have done the show this year without Frank's help and most importantly without my angel of six decades, Eike.

Since she took the photos she is not in any. But here she is at our beloved Sea Ranch.

I am turning 82 on this Thanksgiving Day and maybe it's time for Frank (www.magicLX521.com) to carry the open-baffle and neutral-sound-dispersion flag forward.

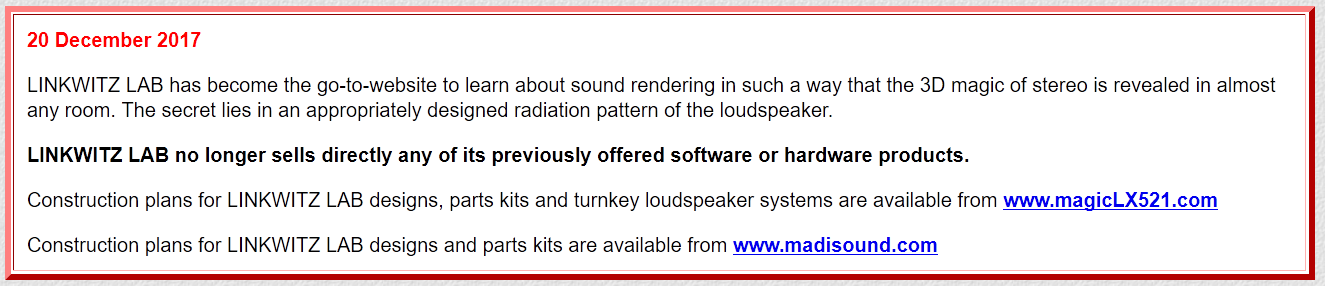

[DOUBLEPOST=1513876100][/DOUBLEPOST]View attachment 86139
[DOUBLEPOST=1513876291][/DOUBLEPOST]At this year's Burning Amp we demonstrated the 3-way LXmini+2 loudspeakers with an analog, active crossover/equalizer (ASP). Nelson had felt challenged to take my original DSP solution and to approximate its transfer functions with a circuit, which only uses unity gain JFET buffer stages of very low distortion and minimal circuitry in his typical Zen-like fashion. Some compromises in the high frequency equalization where necessary. We made minor adjustments until we were both pleased with what we heard.

Frank Brenner and I took the transfer functions so derived and implemented them in a circuit with operational amplifiers, which is the ASP, combined with 6 Hypex NCore amplifiers in his new PowerBox prototype. This is what we played at BA-2017.

Nelson's LXmini and LXmini+2 circuit boards and component kits will become available via diyaudiostore.com/
Δεν λέω, τα αυτιά αυτών των γκουρού έχουν εξασκιθεί όσο λίγων στον κόσμο του audio αλλά στην ηλικία τους πόσο καλά ακούνε; Πόσο ψηλά ανεβαίνουν σε συχνότητα που ακούν παραδεκτά; Έτσι σαν προβληματισμό και χωρίς να θέλω να τους προσβάλω, απλά "συλλαμβάνω" και τον εαυτό μου να έχει παρόμοιες απώλειες...
Φιλικά,
Γιάννης


gonis

Luger
Μηνύματα
3.056
Reaction score
7.187
Έτσι για να επιβεβαιωθείς, ο ένας από τους τρεις δεν ζει πλέον :biggrin:


Μηνύματα
213
Reaction score
68
Μόλις διάβασα ολο το μήνα.
Εντυπώσεις από την μετατροπή του audio spectrum;
Και σύγκριση με τα lxmini ;


Μηνύματα
213
Reaction score
68
Ωχ τι έγινε αλλαγή πλεύσης ;
Βλέπω τα αποχωρίζεσαι . Τι επιφυλάσσει το μέλλον;
