Για τους δύο που είναι στη γραμμή της τροφοδοσία επάνω στη πλακέτα του κυκλώματος μιλάω.
3 αποκλείεται να έχει. Θα είναι ή δύο ή τέσσερις αφού μιλάμε για συμμετρική τροφοδοσία.



[ryk]

Απάντηση: Re: ESP phono preamp



Σε ποιο από τα δύο κυκλώματα και ποιούς λες??



[PeterMeni]

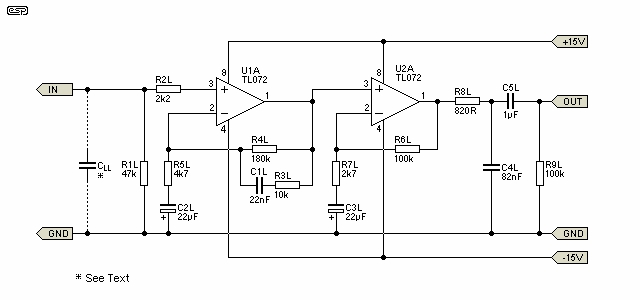

Στο πρώτο κύκλωμα αναφέρομαι. Οι πυκνωτές (δεν φαίνονται στο σχέδιο) μπαίνουν ένας ανάμεσα στο + της τροφοδοσίας και τη γη και ένας στο - της τροφοδοσίας και τη γη.



[ryk]

Απάντηση: Re: ESP phono preamp

Ok got it!
Αν και ο Rod μου λέει ότι δεν θα δω την παραμικρή διαφορά, αλλά μπορώ να το κάνω.



[PeterMeni]

Απλό είναι...
Δεν πιστεύεις κανέναν και το κάνεις έτσι και αλλιώς.
Μετά ακούς πολύ προσεχτικά και μπαίνεις και γράφεις ποιος έχει δίκιο.:126:



[ryk]

Απάντηση: Re: ESP phono preamp

Απλό είναι...
Δεν πιστεύεις κανέναν και το κάνεις έτσι και αλλιώς.
Μετά ακούς πολύ προσεχτικά και μπαίνεις και γράφεις ποιος έχει δίκιο.:126:

Καλά...κάτσε πρώτα να το φτιάξω (και να δουλέψει βεβαίως-βεβαίως!) και θα ιδούμε!
:619:



[ryk]

Απάντηση: Re: ESP phono preamp

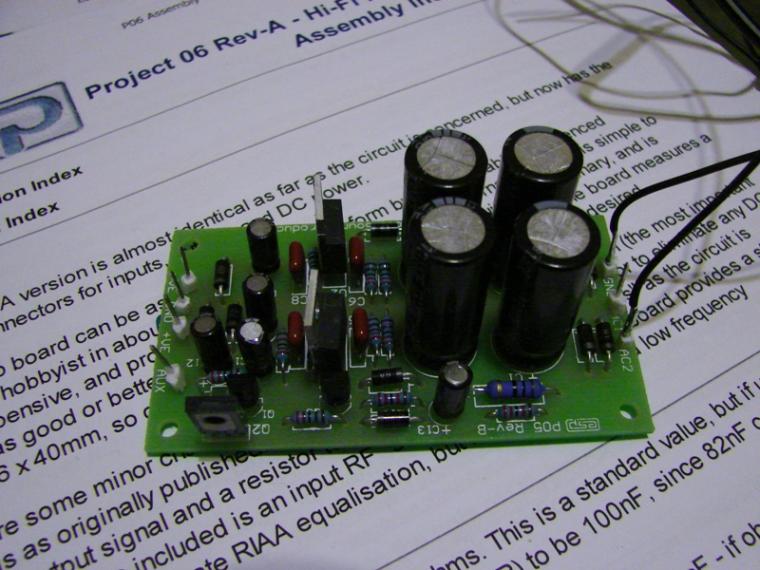

Έτοιμο το τροφοδοτικό του!
Ένα μεγάλο ευχαριστώ στον Σάκη (Πετρόπουλο) για την βοήθεια του (καθόσον εγώ στραβός......οι μισές κολλήσεις ήταν για τα μπάζα......πρέπει να πάω στο γιατρό!)



[ryk]

Απάντηση: ESP phono preamp

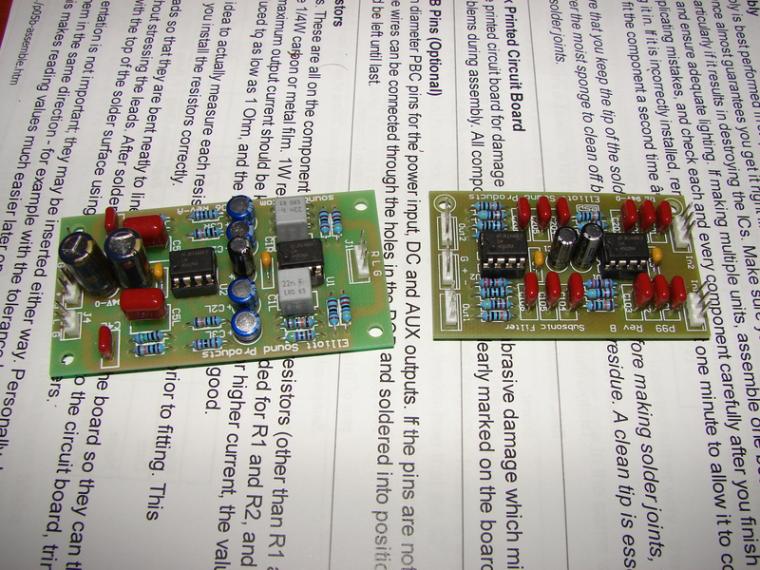

Και τα άλλα 2.
Μένουν να βρω κουτάκι και η συνδεσμολογία. Το περίεργο είναι ότι το φίλτρο έχει 3 ακίδες για το κάθε κανάλι....
Επίσης τι καλώδιο να χρησιμοποιήσω για ρεύμα και σήμα (για το σήμα θέλει μάλλον screened, απότι διάβασα).



[ryk]

Απάντηση: ESP phono preamp

Οκ και το κουτί και οι βίδες, RCA, καλώδια και όλα τα άλλα παρελκόμενα.
Το απόγευμα έχει συναρμολόγηση/αξιολόγηση!:616:



[PeterMeni]

Καινούρια κατασκευή δεν την αξιολογείς αμέσως, αλλά αφού δουλέψει καμιά τριανταριά ώρες.
Μην βιαστείς να βγάλεις συμπεράσματα και απογοητευτείς λόγω των αδούλευτων υλικών.



[ryk]

Απάντηση: Re: ESP phono preamp

Καινούρια κατασκευή δεν την αξιολογείς αμέσως, αλλά αφού δουλέψει καμιά τριανταριά ώρες.
Μην βιαστείς να βγάλεις συμπεράσματα και απογοητευτείς λόγω των αδούλευτων υλικών.

Αλίμονο! Εννοούσα ότι θα μπει κανονικά στο σύστημα και όχι για μια σύγκριση.
Ερώτηση: Αν το τροφοδοτικό που έφτιαξα βγάζει τάσεις όχι ακριβώς ίδιες (+14,98V, -15,13V), το αφήνω ως έχει ή να βάλω μια αντίσταση στην έξοδο ώστε να το φέρω περίπου στο ίδιο νούμερο. Επηρεάζεται κάτι?



[PeterMeni]

Είναι πολύ μικρές οι διαφορές και τα ολοκληρωμένα μπορούν να απορρίψουν τη διαφορά.
Αυτές οι διαφορές υπάρχουν πάντα μεταξύ των σειρών 78... και 79... των σταθεροποιητών.
Σε καμία περίπτωση μην βάλεις αντίσταση.



[ryk]

Απάντηση: Re: ESP phono preamp

Είναι πολύ μικρές οι διαφορές και τα ολοκληρωμένα μπορούν να απορρίψουν τη διαφορά.
Αυτές οι διαφορές υπάρχουν πάντα μεταξύ των σειρών 78... και 79... των σταθεροποιητών.
Σε καμία περίπτωση μην βάλεις αντίσταση.

Λες δηλαδή ότι είναι θέμα των LM317/LM337?



[PeterMeni]

Τα LM σταθεροποιούν ακριβώς. Οι σταθεροποιητές 7815 και 7915 έχουν πάντα διαφορά.



[ryk]

Απάντηση: Re: ESP phono preamp

Τα LM σταθεροποιούν ακριβώς. Οι σταθεροποιητές 7815 και 7915 έχουν πάντα διαφορά.

LM317/LM337 χρησιμοποιώ.
Μάλλον θα είναι καμιά αντίσταση.
Αλλά αφού είναι ΟΚ δεν διορθώνω τίποτα.

Ευχαριστώ!



[PeterMeni]

Ανάμεσα στην έξοδο και στο ποδαράκι adjust τι αντίσταση χρησιμοποιείς?



[ryk]

Απάντηση: Re: ESP phono preamp

Ανάμεσα στην έξοδο και στο ποδαράκι adjust τι αντίσταση χρησιμοποιείς?

Αν εννοείς αυτή που έχω βάλει στην έξοδο για να "φέρω" το ρεύμα στο 14,98V, είναι 100Κ.



[PeterMeni]

Υπάρχει κάπου το σχέδιο του τροφοδοτικού με τις τιμές των υλικών?



[ryk]

Απάντηση: Re: ESP phono preamp

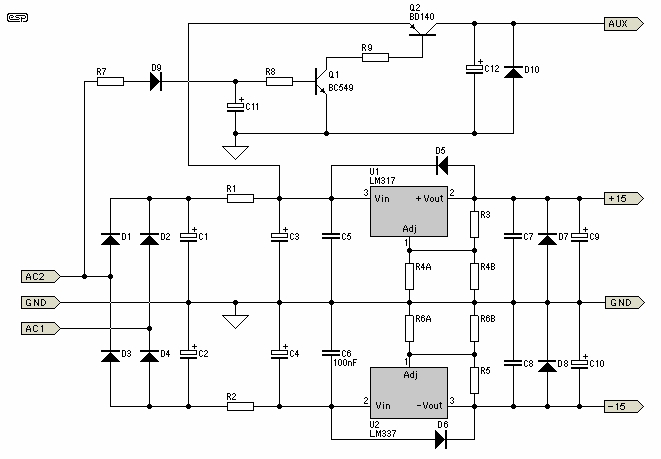

http://sound.westhost.com/project05b.htm

Nομίζω είναι αναλυτικό....



[PeterMeni]

Αφού δεν αναφέρει τιμές αντιστάσεων...

'Όπως και να έχει στη θέση των R3 και R5 θα βάλεις 240 Ωμ και ανάμεσα στο ποδαράκι adjust και της γείωσης ένα πολύστροφο τριμεράκι 5ΚΩμ παράλληλα με έναν πυκνωτή 10-22 μF.
Θα ρυθμίσεις τις τάσεις στα 15 Volt, θα συνδέσεις το τροφοδοτικό στο κύκλωμα και ίσως χρειαστεί ξανά μια μικρορύθμιση για να το φέρεις ακριβώς στη τάση που θέλεις.
