Featured Loudspeaker Measurements by Amir (ΑSR)

daharis666

Crystalator
Μηνύματα
15.602
Reaction score
29.907
Αποκλείεται.
Το Τουίτερ είναι στα 2,1-2,2.

Το ένα γουφερ μπορεί να έχει αποκοπή κάπου κει στα 700 και να κάνει αυτή την αηδία εκεί. Έτσι μπορεί να ερμηνεύεται.
έχεις βρει κανένα ρίμπον που να κατεβαίνει τόσο...20 λεπτά ψάχνω και δεν...
εκτός όπως λέει ο Πιτερ....και αν πρόκειται για κανένα θεριό


TGD

Μηνύματα
1.102
Reaction score
827
Καλά αν είναι μεγάλο το ρίμπον κόβεται και στους 200.
Εγώ νομίζω ότι το ένα γούφερ κόβεται στους 700 και το δεύτερο στους 2k. Με τα γούφερ απλά παράλληλα. Επειδή το έχουν τραβήξει τόσο ψηλά βουτάει (και έχει τόσο στενό off-axis).




Μηνύματα
3.986
Reaction score
4.656
Ερε θα σκασω μυτη με το φουλρειντς με το υποδεγματικο στεπ ρισπονς, την αρτια φαση και εμπεδηση ...

...και την καρδιογραφηματικη αποκριση συχνοτητα να γινει χαμος... :party:



costas EAR

Δόκτωρ ΔιαXύσιος
Editor
Μηνύματα
30.460
Reaction score
50.839
έχεις βρει κανένα ρίμπον που να κατεβαίνει τόσο...20 λεπτά ψάχνω και δεν...
Ξέρω ριμπον που κατεβαίνει στους 120 κύκλους.

Ωστόσο, περί της απόκρισης που βλέπουμε, καλό είναι να έχουμε στην άκρη του μυαλού μας και τα αδιαμφισβήτητα δεδομένα:

"Since stereo reproduction is inaccurate per se you will always have the question of how an accurate speaker should perform in terms of FR linearity."

Δηλαδή, για να μη πολυλογούμε, το μίνιμουμ του 5.2 είναι η βάση.
Ειδάλλως, οι εν λόγω μετρήσεις έχουν νόημα μόνο για μικρόφωνο μονόκαψο.


Dimifoot

Грези c Xeдpум
Editor
Μηνύματα
14.354
Reaction score
31.782

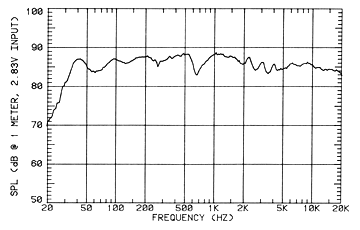

Chart 1 - Frequency Response and Sensitivity

Microphone measuring position: tweeter axis

Grille: none

Sensitivity: 87.0dB (averaged 300Hz-3kHz, 2.83V/1m)

Frequency response, 20Hz - 20kHz (measured @ 2m, plotted @ 1m)


Top curve: on-axis response
Middle curve: 15 degrees off-axis response
Bottom curve: 30 degrees off-axis response

Frequency response, 20Hz - 20kHz (measured @ 2m, plotted @ 1m)

Top curve: 45 degrees off-axis response
Middle curve: 60 degrees off-axis response
Bottom curve: 75 degrees off-axis response



Chart 2 - Listening Window

Listening Window, 20Hz - 20kHz (measured @ 2m, plotted @ 1m)

Response curve is an average of five measurements:
on-axis, 15 degrees left and right off-axis,
15 degrees up and down off-axis

Chart 3 - Total Harmonic Distortion + Noise

THD+N @ 90dB, 50Hz - 10kHz (measured @ 2m)

Top curve: frequency response @ 90dB SPL
Bottom curve: THD+N @ 90dB (50Hz - 10kHz)

Additional Measurement
THD+N @ 95dB, 50Hz - 10kHz (measured @ 2m)


Top curve: frequency response @ 95dB SPL
Bottom curve: THD+N @ 95dB (50Hz - 10kHz)

Chart 4 - Impedance Magnitude Variation and Electrical Phase

Impedance curve

Vertical axis: impedance
Horizontal axis: frequency

Electrical phase

Vertical axis: phase
Horizontal axis: frequency​
Έχω δει και χειρότερες μετρήσεις.
Απλώς δεν θυμάμαι που και πότε.



PeterMeni

DIY
Moderator
Μηνύματα
8.355
Reaction score
7.952
ψάχνοντας να βρω μέχρι πόσο κάτω έχει κόψει κάποιος ρίμπον....έπεσα σε
κάτι αντίστοιχο σε 2δρομο που βρήκα με ρίμπον

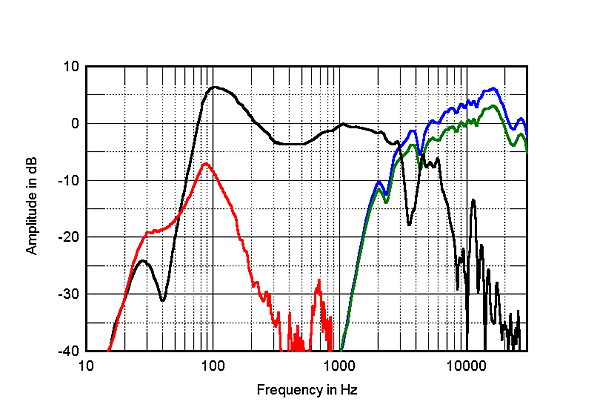

View attachment 152160

και μετρά έτσι

View attachment 152161
Που να δεις το κροσόβερ του ηχείου πως είναι μονταρισμένο. Μιλάμε ο μηχανικός είναι αστέρι. Λάθος όγκος καμπίνας, λάθος συντονισμός σωλήνα, λάθος κύκλωμα διαχωρισμού και συναρμολόγηση ότι νάναι.





costas EAR

Δόκτωρ ΔιαXύσιος
Editor
Μηνύματα
30.460
Reaction score
50.839
Να συμπληρώσω πως επειδή ακριβώς ισχύει το δεδομένο που πριν ανέφερα:

"Since stereo reproduction is inaccurate per se you will always have the question of how an accurate speaker should perform in terms of FR linearity."

Αναπτύχθηκαν θεωρίες και πρακτικές ανακριβούς απόκρισης στο φάσμα, που έχουν πλεονέκτημα στην ακουστική αντίληψη από τα αφτχιά του οποιουδήποτε ακροατή, κι ως εκ τούτου ήταν λογικό και αναμενόμενο να έχουν θετικές ακουστικές εντυπώσεις τα εν λόγω ηχεία με την ανισορροπία απόκρισης στο φάσμα.

Ως εκ τούτου, καθότι αυτά αποτελούν δεδομένα κι όχι ανυπόστατες φήμες, καλό είναι οι δικαναλοι φίλοι μας να είναι ενημερωμένοι για το γεγονός ότι δεν επιθυμούν ισορροπία στο φάσμα, δεν επιθυμούν ισορροπημένη απόκριση από το ηχείο τους, δε θα τους αρέσει ...αρκετά.
Ένας τρόπος να την παλαιψουν, είναι η φαρ φιλντ ακρόαση, με έντονες τις ενέργειες των τοιχωματικων ορίων, δηλαδή με πολύ ισχυρή έμμεση, προφανώς με ισορροπημένη στο φάσμα διάχυση, και από την πλευρά του ηχείου ας δίνουν περισσότερη προσοχή στα πολικά διαγράμματα απόκρισης και κατ'επέκτασιν στις οφ αξις αποκρίσεις των ηχείων, διότι όλες οι γωνίες ακτινοβολίας θα φορτώσουν το χώρο, ενώ η ον αξις θα είναι συγκριτικά τόσο μικρή, που λες και δεν έχει νόημα.
Παντοκατευθυντικα δηλαδή. Ντουεβελ.
Ή πάρτε μαγκνεπαν, δε ξέρω.


daharis666

Crystalator
Μηνύματα
15.602
Reaction score
29.907
Ξέρω ριμπον που κατεβαίνει στους 120 κύκλους.
για τα μαγκνεπαν σου λες? :gotcha: :lol:
Voila ....

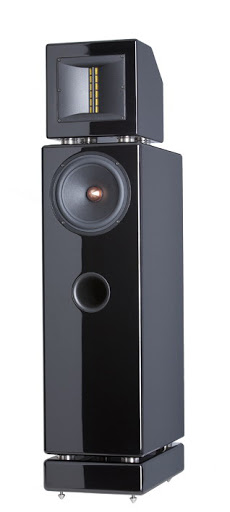

Ascendo System Z-f3

View attachment 152174

(Έχει και ένα κρυμμένο 8άρι, μέσα)




Xover points. ..76hz & 3.2khz
τι φάση...
ας έβαζαν ράγες στο τουίτερ:cry:



18 χιλιάρικα λέει...:gotcha::lol:

Last edited:


PeterMeni

DIY
Moderator
Μηνύματα
8.355
Reaction score
7.952
Επειδή κάποιος είδε μια μικρή βουτιά και φαγώθηκε ότι το σημείο κρος είναι στους 2,1-2,2 KHz...
Η απόκριση του woofer του:
seas 8.jpg


costas EAR

Δόκτωρ ΔιαXύσιος
Editor
Μηνύματα
30.460
Reaction score
50.839
Xover points. ..76hz & 3.2khz
Δεν πείθομαι, λέτε ότι θέλετε.
Μόνο για το χρώμα που είναι πόρσε πείθουν.

Το τέλος έχει την περισσότερη πλάκα:

"While I’ve had other speakers in my system that have had deeper and tighter bass, a more extended treble, or better low-level resolution, προτιμώ αυτό γιατί είναι σα μαύρο πόρσε"
:lol:

Last edited:

Dimifoot

Грези c Xeдpум
Editor
Μηνύματα
14.354
Reaction score
31.782
Mε ζήτησε κανείς??
Μην τσιμπάς. Ανηχοϊκές είναι αυτές οι μετρήσεις.


Είναι πραγματικά εντυπωσιακό, πως ενα ηχείο που του λείπει μια ολόκληρη οκτάβα μεσαίων (απο 500-1000Hz είναι καταβόθρα) κυκλοφόρησε στην αγορά, χωρίς προειδοποιητική πινακίδα σαν αυτήν που εχουν τα τσιγάρα.

Δεν υπάρχει κράτος.

Last edited:

Μηνύματα
803
Reaction score
1.118
.....¨Crossover frequencies are unusual: a very high 3.2kHz from the ribbon tweeter to the midrange, and a very low 76Hz from the midrange to the woofer.¨


...πέσαμε σε unusual κατάσταση..:geek:

Last edited:
