Κίνηση με νερό....Τι λέτε????

[Zissis Chiotis]

πώωω ρε Δαμιανέ!!

Τι είσαι εσύ ρε παιδί μου??

Θεός, ήλιος καλοκαιρινός!!!!!!!!

1 θα σου πώ.... έβγαλες καλύτερο πλάσμα απο τον greg.-

Θέλω να κοιτάξεις λίγο, τις θερμοκρασίες των διόδων, και γενικώς όλου του συστήματος.... Δεν σου λέω τωρα να βάλεις νερο!! Καλύτερα στο μπαλκόνι....
Άααα ξάξε πιθανόν τις ακίδες του μπουζιού.... πιθανόν να φαγώθηκαν ελάζιστα!!

Λοιπόν....

Ανέβασε ένα σχέδιο, που να τα έχει όλα, (και την ηλεκτρονική) με τις τιμές των υλικών, να πάω να τα πάρω αυριο κιόλλας.

Μπράβο, και προσοχή στα μάτια μας!!!! είναι σαν να έχουμε ηλεκτροκόλληση μέσα στο σπίτι!!


[edit]: Στο σχήμα αν μπορείς σχεδίασε και την φορά του ρεύματος.



[Damianos M]

Απάντηση: Κίνηση με νερό....Τι λέτε????

Ζήση μου, χρησιμοποιώ φτυστό το σχέδιο του greg.
To μονο που αλλαξα στο κυκλωμα ειναι οι τιμες των εξαρτηματων.
Ετσι αντί για ωμική αντίσταση 100βαττ, έβαλα μία λάμπα πυρακώσεως 150βαττ/ 220βολτ. Επίσης στη θέση που πυκνωτή C1 έβαλα έναν ηλεκτρολυτικό πυκνωτή 17μΦ/400 βολτ
Χρησιμοποιώ αντι της διόδου ΝΤΕ 517 , τις 3 διόδους ΒΥ255 σε σειρά.
Το όλο σχεδιάκι παίρνει τροφοδοσία από τη μπρίζα των 220 βολτ αντί του ινβέρτερ.
Ετσι με τη μπρίζα συνδέουμε τη γεφυρα (είναι η έτοιμη η ανορθωτική διάταξη των διόδων μέσα στη γέφυρα) ΚΒΡ C 3506 (για ψηλή τάση).
Στο + και - της γέφυρας συνδέουμε τον ηλεκτρολυτικό πυκνωτή 470μΦ /450 βολτ.

Τα άλλα είναι επίσης γνωστά.
Η ηλεκτρονική (home made) χρησιμοποιεί το τρανσίστορ ΤΙΡ 122 και μια διοδουλα (ψείρα) 1Ν4148 (με φορά από τον εκπομπό το τρανσίστορ προς τη βάση) επισης παράλληλα με τη διοδούλα συνδέουμε το πηνίο μας , το οποίο είναι 50 μέτρα πηνιόσυρμα πάχους 0.5 χιλιοστών, τυλιγμένο πάνω σε φερίτη (κυλινδρικού σχήμστος από χαλασμένο ραδιόφωνο, πουλιέται και στο εμπόριο)
Το πηνίο αυτό "βλέπει" την κίνηση ενός (εγω έβαλα 4) μαγνήτη ο οποίος είναι κολλημένος πάνω σε ένα απομεινάρι από χαλασμένο σκληρό δίσκο (φαινεται).

Την ηλεκτρονική την τροφοδοτώ με μια μπαταρία μολύβρου 12βολτ 12 αμπερώρια , την οποία για να τη "βοηθησω", τη συνδεσα παράληλλα με ενα τροφοδοτικό το οποίο παίρνει 220 βολτ από τη μπρίζα, τα δίνει σε ένα μετασχηματιστη 220βολτ /9 βολτ 3 αμπερ. Μετά ακολουθεί μια γεφυρούλα χαμηλώτερης τάσης και υψηλώτερης έντασης, η KBPC35-10. Πάνω στο + και το - της γέφυρας σύνδεσα έναν ηλεκτρολυτικό πυκνωτή 2200μΦ στα 35 βολτ.
Αυτό είναι όλο.

Δοκίμασα 20 διόδους ΒΥ255 συνδεδεμενες σε σειρά μέσα σε ένα αλφαδολάστιχο (είναι αυτό που χρησιμοποιούν οι οικοδόμοι στις οικοδομές).
Αυτό που πιθανό να αξίζει τον κόπο είναι μαλλον η χρήση αντί τριων μοναχών διόδων ΒΥ255 σε σειρά, η παράλληλη σύνδεση 4 διόδων ΒΥ255 , οι οποίες με τη σειρά τους (συνδέονται κατά σειρά, όπως είναι) με άλλες 4 (παράλληληλα συνδεμένες) διόδους ΒΥ255, και αυτές πάλι ομοίως σε σειρά με άλλες 4 διόδους ΒΥ255.

Δες τα προηγούμενα ποστ που έχουν τα σχέδια.
Ολα είναι εδώ.

Τα εξαρτήματα δεν ζεσταίνονται... (ευτυχώς)
Το μπουζί λιγο (πολυ λιγο) κιτρίνησε στο γνωστό σημείο από οπου βγαίνει η φλόγα.



[Damianos M]

Απάντηση: Κίνηση με νερό....Τι λέτε????

Και παλι τονιζω ότι κατα τη διαρκεια της δοκιμής επηρεαζόταν ο υπολογιστής. (Που απέχει απόσταση από το "πείραμα" περίπου μισό μέτρο)
Ακουγόταν συνεχως ο ήχος της σύνδεσης και αποσυνδεσης USB (αυτό το τουντίν ... τιντούν...)



[Zissis Chiotis]

(αυτό το τουντίν ... τιντούν...)

χαχαχαχαχα!!!!!!!!!!
Κορυφαίος....!!!!

Πιθανόν να ξεφεύγουν μερικά ρεύματα απο την υψηλή και να πηγαίνουν στο κομπιούτερ, και σε όλο το δίκτυο του σπιτιού σου!!
Αν συμβαίνει αυτό θα είναι απο την έλλειψη μετ/στη απομόνωσης.

Αλλιώς αναπτύσσονται μαγνητικά παιδία και μάλιστα ισχυρά!!



[Zissis Chiotis]

Και κάτι άλλο που ήθελα να σε ρωτήσω....

Γιατί τις διόδους να τις βάλουμε μέσα στη σωλήνα????
Τι καταφέρνουμε μ' αυτό??


Για τους αθηναίους (και τους υπόλοιπους....)
Θα παραγγείλω τα υλικά απο εδώ:

www.markidis.gr

Έχει αυτά που χρειαζόμαστε (εκτός απο μπουζί και πολλαπλασιαστή) για το πλάσμα κύκλωμα (για την ηλεκτρονική δεν έψαξα), σε τιμή κάτω των 10 ευρώ....
Είναι το μόνο πλήρες e-shop για ηλεκτρονικά που έχω βρεί ώς τώρα....

Αυτά....



[Zissis Chiotis]

Δαμιανέ!!

Έχεις αμπρεοτσιμπίδα να μετρήσεις τα ρεύματα????



[Damianos M]

Απάντηση: Re: Κίνηση με νερό....Τι λέτε????

Και κάτι άλλο που ήθελα να σε ρωτήσω....

Γιατί τις διόδους να τις βάλουμε μέσα στη σωλήνα????
Τι καταφέρνουμε μ' αυτό??


Για τους αθηναίους (και τους υπόλοιπους....)
Θα παραγγείλω τα υλικά απο εδώ:

www.markidis.gr

Έχει αυτά που χρειαζόμαστε (εκτός απο μπουζί και πολλαπλασιαστή) για το πλάσμα κύκλωμα (για την ηλεκτρονική δεν έψαξα), σε τιμή κάτω των 10 ευρώ....
Είναι το μόνο πλήρες e-shop για ηλεκτρονικά που έχω βρεί ώς τώρα....

Αυτά....

Τις βάζουμε σε λαστιχενιο σωλήνα για να μην ακουμπήσουν πουθενά...



[Damianos M]

Απάντηση: Re: Κίνηση με νερό....Τι λέτε????

Δαμιανέ!!

Έχεις αμπρεοτσιμπίδα να μετρήσεις τα ρεύματα????

Εχω...



[Damianos M]

Απάντηση: Κίνηση με νερό....Τι λέτε????

Λοιπον ανέβασα στο γιου τιουμπ το σχεδιο όπου το εξηγώ...

[YOUTUBE]<object width="425" height="344"><param name="movie" value="http://www.youtube.com/v/D9uMxV9FNsA&hl=en&fs=1"></param><param name="allowFullScreen" value="true"></param><param name="allowscriptaccess" value="always"></param><embed src="http://www.youtube.com/v/D9uMxV9FNsA&hl=en&fs=1" type="application/x-shockwave-flash" allowscriptaccess="always" allowfullscreen="true" width="425" height="344"></embed></object>[/YOUTUBE]



[Damianos M]

Απάντηση: Κίνηση με νερό....Τι λέτε????

Εδω είναι οι διοδοι (αλλα απλα είναι λιγο υπερβολικό) δεν χρειάζονται τοσες πολλές...

[YOUTUBE]<object width="425" height="344"><param name="movie" value="http://www.youtube.com/v/e7FC56nvXWw&hl=en&fs=1"></param><param name="allowFullScreen" value="true"></param><param name="allowscriptaccess" value="always"></param><embed src="http://www.youtube.com/v/e7FC56nvXWw&hl=en&fs=1" type="application/x-shockwave-flash" allowscriptaccess="always" allowfullscreen="true" width="425" height="344"></embed></object>[/YOUTUBE]



[Zissis Chiotis]

Έλα περιμένω....

Σχεδίασα το κυκλωματάκι που τράβηξες βίντεο!!
Θα το ανεβάσω πιο μετά στο φόρουμ....

εδώ είμαι....



[Damianos M]

Απάντηση: Κίνηση με νερό....Τι λέτε????

Μέτρησα με την αμπεροτσιμπίδα,
το όλο κύκλωμα καταναλώνει στα 220βολτ , 0.1 Α άρα 220 Χ 0,1 Χ2= 22 Χ2 = 44 βατ συνολικά.
Το ρεύμα πάντως των 315 βολτ dc είναι 140mA.



[Damianos M]

Απάντηση: Κίνηση με νερό....Τι λέτε????

Τα υλικά σου συνιστώ να τα παραγγείλεις σύμφωνα με το σχέδιο και όχι κουτουρού...



[Damianos M]

Απάντηση: Κίνηση με νερό....Τι λέτε????

Ηθελα να σου πω ότι ο πυκνωτής C1 καλύτερα να είναι και σε τρεις παράλληλα συνδεδεμένους μεταξύ τους. π.χ. 1μΦ , 8μΦ και άλλα 8μΦ και πάρε και έναν μόνο του γύρω στα 22μΦ.
Ζήτα και καμια εικοσαρία "κροκοδειλάκια" (με καλώδιο) για να τις συνεδεις σε διάφορους συνδυασμούς.



[Damianos M]

Απάντηση: Κίνηση με νερό....Τι λέτε????

Και κάτι άλλο που΄θα ήθελα να πω , είναι ότι κατα τη διάρκεια του "κεραυνού" παράγεται και οζον (ή Ο3 ,χρήσιμο για την οζονόσφαιρα, είναι τρία ατομα οξυγόνου ενωμένα μεταξύ τους με ομοιοπολικό δεσμό , ο δεσμός αυτός είναι λιγότερο σταθερός από αυτόν το Ο2)



[Zissis Chiotis]

Έγινε δαμιανέ!!
Θα πάρω και κροκοδειλάκια!!

Χάρηκα πολύ που τα ξανάπαμε!!

Σε λίγη ώρα θα ανεβασω και 2 φωτογραφιούλες....



[Zissis Chiotis]

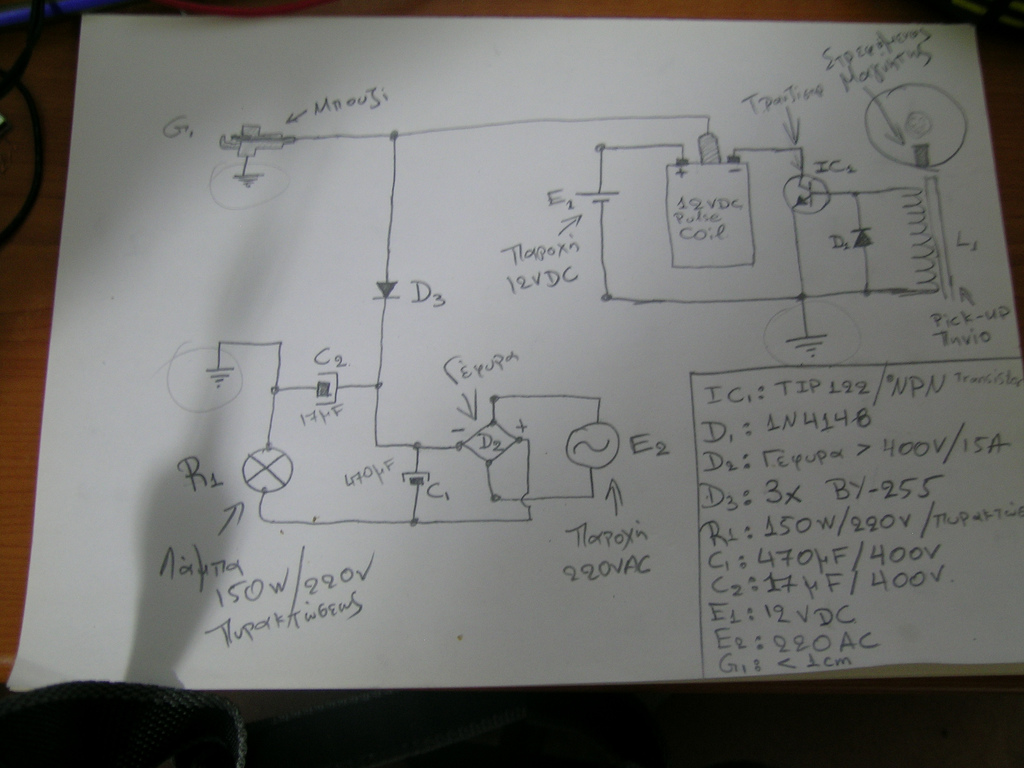

Εδώ το καλό το κύκλωμαααα....

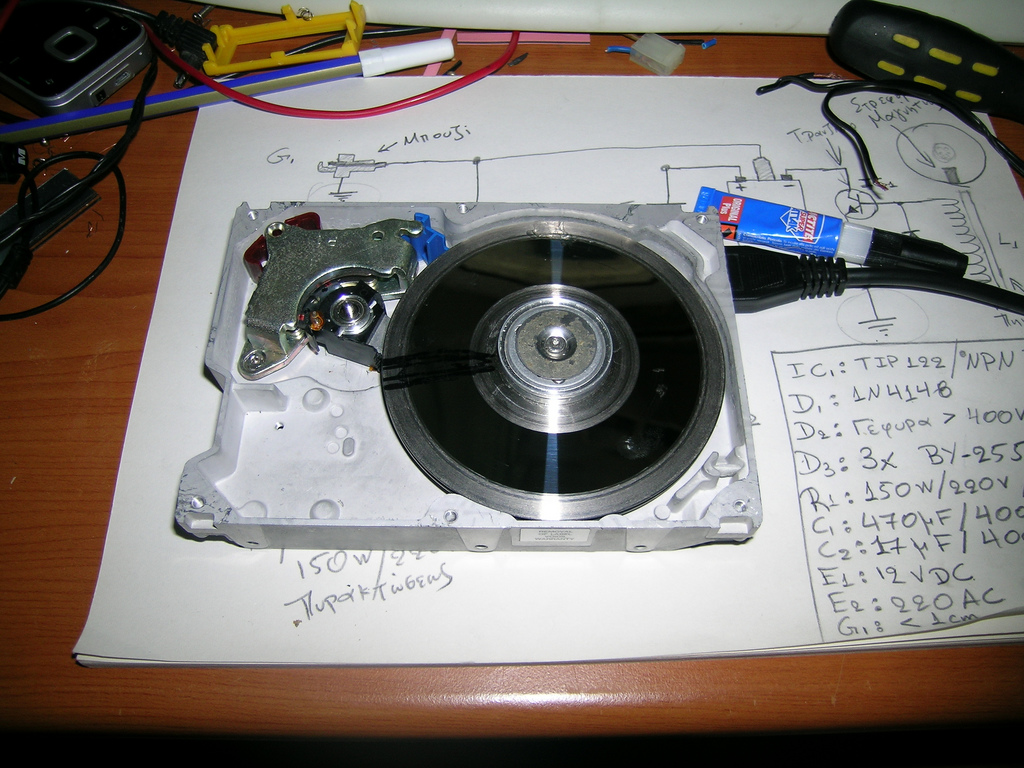

Κι εδώ ο στροφοgenerator....!!
Aυτή τη σιγμή παλεύω να του βάλω ένα ποτενσιόμετρο για να μειώσω τις στροφές του.



[Damianos M]

Απάντηση: Re: Κίνηση με νερό....Τι λέτε????

Εδώ το καλό το κύκλωμαααα....

Κι εδώ ο στροφοgenerator....!!
Aυτή τη σιγμή παλεύω να του βάλω ένα ποτενσιόμετρο για να μειώσω τις στροφές του.

Και όχι μονον στροφοτζενερεϊτορ αλλά και μαγνητοφόρος...



[Damianos M]

Απάντηση: Κίνηση με νερό....Τι λέτε????

Αψογο το σχέδιο... μπράβο Ζήση μας!
Να ξέρεις , ότι σχεδιάζοντάς το, το σχέδιο, από μόνος σου, το μαθαίνεις καλύτερα...



[Zissis Chiotis]

Πιστεύω κάτι να κατάφερα με τις στροφές του σκληρού.

Δεν ξέρω αν ακούγεται καλά το βίντεο, αλλά δεν μπορούσα να φωνάζω γιατί είναι ώρα ύπνου....

[YOUTUBE]<object width="425" height="344"><param name="movie" value="http://www.youtube.com/v/KnlHF0PHMSU&hl=en&fs=1"></param><param name="allowFullScreen" value="true"></param><param name="allowscriptaccess" value="always"></param><embed src="http://www.youtube.com/v/KnlHF0PHMSU&hl=en&fs=1" type="application/x-shockwave-flash" allowscriptaccess="always" allowfullscreen="true" width="425" height="344"></embed></object>[/YOUTUBE]
