Λόλα να μια Λάμπα,πάρτη κι ας καίει...τζάμπα
- Thread starter Bhutia
- Ημερομηνία δημιουργίας
Δημητρης 777
Spendorious
- Μηνύματα
- 7.212
- Reaction score
- 21.876
- Μηνύματα
- 19.510
- Reaction score
- 23.578
Ο Ντρέιπερ (άκου Ντέξτερ χα χα), ο Ουάιτ ο ιδρυτής του Κορνέλ ....
- Μηνύματα
- 19.510
- Reaction score
- 23.578
Ε, όχι και λιγότερο τραγική, ίδια ακριβώς είναι, μην πούμε και χιερότερη ... δεν βλέπεις που γεμίσαμε στην αγορά τρανζίστορ σε καθαρή τάξη Α πολωμένα ψηλά ;
Υ.Γ. : Βλέπω το "διορθώνεις" σιγά σιγά το θέμα της κλάσης Α χα χα. Για πες μας και ποιά push pull και πόσα πολλά είναι αυτά που διαλέγουν αυτήν την επιλογή στην πόλωση και τι στοιχίζει όταν το κάνουνε ;
Από πότε ο νόμος του Ohm είναι universal law ?
Last edited:
- Μηνύματα
- 19.510
- Reaction score
- 23.578
Υ.Γ. 2 : Από πότε η έρευνα στην ακουστική , ξεφεύγει απο την έρευνα σε όλους τους άλλους τομείς της επιστήμης που παράγουν 90 % λανθασμένες εργασίες πρίν παραχθούν και πάλι απο αυτές και τα διδάγματα τους το 10 % που θα είναι σωστές ; Γνωρίζει ο κόαμος πως λειτουργεί και "προχωρά" η επιστήμη και δεν είναι α ..., η μια εργασία είναι λάθος και α ... , ερχεται η άλλη που είναι σωστή ;Ε, όχι και λιγότερο τραγική, ίδια ακριβώς είναι, μην πούμε και χιερότερη ... δεν βλέπεις που γεμίσαμε στην αγορά τρανζίστορ σε καθαρή τάξη Α πολωμένα ψηλά ;
Υ.Γ. : Βλέπω το "διορθώνεις" σιγά σιγά το θέμα της κλάσης Α χα χα. Για πες μας και ποιά push pull και πόσα πολλά είναι αυτά που διαλέγουν αυτήν την επιλογή στην πόλωση και τι στοιχίζει όταν το κάνουνε ;
Από πότε ο νόμος του Ohm είναι universal law ?
- Μηνύματα
- 59.488
- Reaction score
- 145.871
Ωμμμμμμμμμμμμμμ
Σταύρος Λαγκαδιανός
Το αγοράκι με τα σπίρτα
- Μηνύματα
- 10.229
- Reaction score
- 34.835
- Μηνύματα
- 18.058
- Reaction score
- 60.055
Πάνω που είχα αρχίσει ν'αποδέχομαι το ρόλο του τηλεοπτικού κατά συρροήν δολοφόνου Dexter στην ηλιοκεντρική θεώρηση οποία απογοήτευσις...
Προς αποφυγήν εσφαλμένων εντυπώσεων τονίζω ότι ανέκαθεν εδώ υποστήριζα ότι κυκλώματα πολωμένα σε ζώνη τιμών για τάξη AB λειτουργούν ουσιαστικά σε τάξη Β ενώ τείνουν να μιμούνται την τάξη Α σε αρκετά χαμηλότερες τιμές για το πλάτος στο σήμα εισόδου. Παραδέχομαι ότι μπορεί κάποτε εν τη ρύμη του λόγου να διατύπωσα αναφερόμενος σε κάποιο μοντέλο ενισχυτή ΑΒ ότι θα απέδιδε τάδε τιμή ισχύος σε τάξη Α.Η προβλεπόμενη από την εκάστοτε σχεδίαση τιμή στο ρεύμα πόλωσης ορίζει τη ζώνη ισχύος εντός της οποίας θα μιμούνται την τάξη Α . Πέραν αυτού του ορίου ισχύος μεταβαίνουν σε κανονική τάξη Β.Ε, όχι και λιγότερο τραγική, ίδια ακριβώς είναι, μην πούμε και χιερότερη ... δεν βλέπεις που γεμίσαμε στην αγορά τρανζίστορ σε καθαρή τάξη Α πολωμένα ψηλά ;
Υ.Γ. : Βλέπω το "διορθώνεις" σιγά σιγά το θέμα της κλάσης Α χα χα. Για πες μας και ποιά push pull και πόσα πολλά είναι αυτά που διαλέγουν αυτήν την επιλογή στην πόλωση και τι στοιχίζει όταν το κάνουνε ;
Από πότε ο νόμος του Ohm είναι universal law ?
Τα λυχνιακά κυκλώματα θεωρώ ότι βρίσκονται σε λιγότερο τραγική θέση όχι μόνο επειδή είναι εκ προοιμίου ΄΄ύποπτα΄΄ για την αξιοπιστία τους και προσέχουμε τακτικότερα, αλλά κι επειδή εφαρμόζονται τεχνικές που μετριάζουν τις επιπτώσεις από τα ολισθήματα πόλωσης. Η παραμόρφωση διάβασης πάντως δεν μετριάζεται αποκλειστικά με κατάλληλη επιλογή στο ρεύμα πόλωσης αλλά και με τεχνικές όπως η εφαρμογή... αρνητικής ανάδρασης.
- Μηνύματα
- 59.488
- Reaction score
- 145.871
- Μηνύματα
- 18.058
- Reaction score
- 60.055
Σύντομη παρένθεση... Όπως διατυπώθηκε τα στοιχεία ισχύος σε push pull τοπολογίες πολώνονται κατά τρόπον ώστε να λειτουργούν αδιάκοπα σε κατάσταση ηρεμίας και μέχρι προβλεπόμενο όριο στο πλάτος του εισερχόμενου σήματος. Αρκετά χαμηλή τιμή σε αυτό το όριο σημαίνει πόλωση σε τάξη ΑΒ ενώ αρκετά υψηλή πόλωση σε τάξη Α.
Παρατηρούμε στο παρακάτω διάγραμμα ρεύματος προς τάση τα διαφορετικά σημεία λειτουργίας για διαφορετικές τάξεις. Ο κατακόρυφος άξονας με μηδενική τιμή τάσης αντιπροσωπεύει κατάσταση κορεσμού όπου το στοιχείο δεν γίνεται να ενισχύσει περαιτέρω αποδίδοντας την ανώτατη τιμή ρεύματος ενώ ο οριζόντιος άξονας με μηδενική τιμή ρεύματος αντιπροσωπεύει το σημείο ανακοπής όπου το στοιχείο διακόπτει τη λειτουργία του.
Οι ημιαγωγοί σε υλοποιήσεις push pull πολώνονται στην προβλεπόμενη τιμή ρεύματος γα την κατάσταση ηρεμίας με διαιρέτη τάσης και διόδους με τα χαρακτηριστικά των πρώτων αυστηρά ταιριασμένα προς εκείνα από τη σύνδεση βάσης-εκπομπού στο αντίστοιχο τρανζίστορ. Εφόσον θα έχουμε ικανοποιητικό βαθμό ταιριάσματος τότε το ρεύμα στις διόδους θα ισούται με το αντίστοιχο στα τρανζίστορ σχηματίζοντας τον αποκαλούμενο ΄΄καθρέπτη ρεύματος΄΄.
Το ζήτημα είναι πως η θέρμανση στους ημιαγωγούς κατά τη λειτουργία τους τείνει να μειώνει την τάση και παράλληλα ν'αυξάνει το ρεύμα στη σύνδεση βάσης-εκπομπού.Εάν αυτές οι μεταβολές δεν αντικατοπτρίζονται και μεταξύ των ομόλογων διόδων - λ.χ. άμα δεν βρίσκονται υπό τις ίδιες θερμικές συνθήκες με τα ελεγχόμενα από αυτές τρανζίστορ - τότε η θέρμανση στα δεύτερα θα οδηγεί σε άνοδο στο ρεύμα πόλωσης. Η΄άνοδος στο ρεύμα πόλωσης θα οδηγεί σε περαιτέρω ανεξέλεγκτη παραγωγή ρεύματος με έκλυση θερμότητας , οπότε τα στοιχεία ισχύος εντάσσονται σ'έναν φαύλο κύκλο που οδηγεί ανεπίστρεπτα στην καταστροφή τους (Φαινόμενο Thermal Runway).
Τέτοιος κίνδυνος θα μειωνόταν σημαντικά χάρη σε απλά δικτυώματα προστασίας όπως λ.χ. μια μικρή αντίσταση συνδεδεμένη στον εκπομπό.Εδώ εμφανίζονται ενστάσεις από κάποιους μηχανικούς ηλεκτρονικών όπως ο μακαρίτης Richard Dunn (nva) που υποστηρίζουν ότι διάφορες προστασίες υποβαθμίζουν την ακροαματική ποιότητα...
Αρκετά όμως με τα τρανζίστορ κι επιστρέφουμε στο αντικείμενο του νήματος... Χωρίς κατάλληλες πολώσεις το κύκλωμα είτε δεν θα εκτελεί τη λειτουργία του είτε θα καταστρεφόταν ταχύτατα. Αυτό που κάνει η εφαρμογή πόλωσης στην περίπτωση των λυχνιών μας είναι να κρατά το οδηγό πλέγμα που υποδέχεται το σήμα σε δυναμικό αρνητικότερο από εκείνο της καθόδου και με τιμή διαφοράς μεταξύ τους κατάλληλη ώστε να τίθεται το προβλεπόμενο σημείο λειτουργίας όπως έχει εξηγηθεί σε προηγούμενες αναρτήσεις.

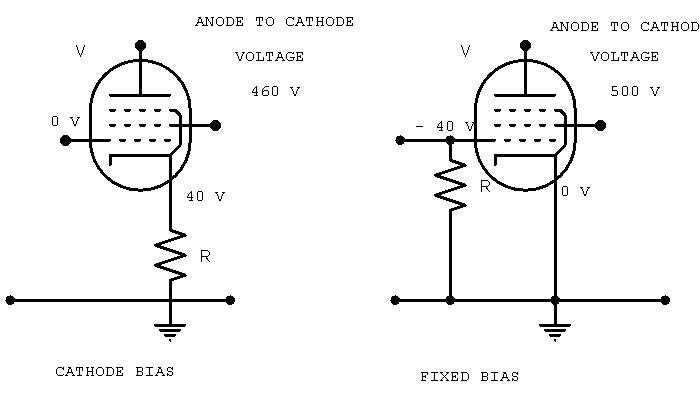

Το παρακάτω σχήμα απεικονίζει τις δύο εναλλακτικές μεθόδους για εφαρμογή πόλωσης, τη σταθερή (fixed bias) και την πόλωση καθόδου (cathode bias) :
Στη μέθοδο σταθερής πόλωσης μέσω αφιερωμένου γι αυτή τη λειτουργία τροφοδοτικού προσδίδουμε αρνητικότερο δυναμικό DC στο πλέγμα ενώ η κάθοδος ως απευθείας συνδεδεμένη με τη γη θα βρίσκεται σε μηδενική τιμή δυναμικού.
Το εφηρμοσμένο αρνητικό δυναμικό στο πλέγμα μπορεί να μεταβληθεί αλλάζοντας τη ρύθμιση στην αφιερωμένη γραμμή τροφοδοσίας αλλά από τη στιγμή που θα έχει επιλεγεί η προβλεπόμενη τιμή θα πρέπει να μένει σταθερό υπό τις συνθήκες λειτουργίας.Λόγω του τρόπου εφαρμογής θα πρέπει να ελέγχεται σε τακτά χρονικά διαστήματα κατά τη διάρκεια ζωής του κυκλώματος όπως και κατά την αντικατάσταση λυχνιών.
Η μέθοδος της πόλωσης καθόδου ανυψώνει το δικό της DC δυναμικό έναντι του πλέγματος ακολουθώντας ανάδρομη Αρχή εφαρμογής σε σχέση με τη σταθερή. Εδώ είναι το πλέγμα συνήθως συνδεδεμένο με τη γη μέσω αντίστασης που θα έχει αρκετά υψηλή τιμή ώστε το ρεύμα που τη διαρρέει με τη συνοδό πτώση τάσης να έχουν τιμές αμελητέες οπότε το δυναμικό του πλέγματος να θεωρείται ισοδύναμο του μηδενικού από τη γη.
Ανάμεσα στη γη και την κάθοδο μεσολαβεί αντίσταση Rk με κατάλληλη τιμή .Το ρεύμα που θα διαρρέει αυτήν την αντίσταση κατά τη λειτουργία του κυκλώματος θα προκαλεί εκ του νόμου του Ohm πτώση τάσης με τιμή ανταποκρινόμενη σ'εκείνη από την αντίσταση. Δεδομένου ότι όσο ο ενισχυτής μένει ενεργοποιημένος υφίστανται συγκεκριμένο DC δυναμικό ανάμεσα σε άνοδο και κάθοδο και ανοδικό ρεύμα τότε καθώς αυτό αντλείται μέσω της αντίστασης η κάθοδος στην άλλη άκρη της αντίστασης Rk θα βρίσκεται σε DC δυναμικό ανυψωμένο στην επιθυμητή τιμή ως προς εκείνο από το πλέγμα που θα μένει αρνητικότερο.
Κύρια χαρακτηριστικά στην πόλωση καθόδου είναι αφενός μεν ότι δεν χρειάζεται αφιερωμένη γραμμή τροφοδοσίας για την εφαρμογή της αφετέρου δε ότι έχει ικανότητα αυτορρύθμισης. Αν για κάποιον λόγο η άνοδος αντλούσε περισσότερο ρεύμα σε κατάσταση ηρεμίας τότε θα προκύπτει ανάλογα μεγαλύτερη πτώση τάσης κατά μήκος της αντίστασης Rk με αποτέλεσμα να γίνεται ακόμα θετικότερο το δυναμικό της καθόδου έναντι του πλέγματος κι έτσι το πλέγμα ν'απωθεί σε μεγαλύτερο βαθμό τα εκπεμπόμενα προς την άνοδο ηλεκτρόνια ισοσκελίζοντας την απόδοση αφού θα έτεινε να χαμηλώνει το ανοδικό ρεύμα. Αντιστρόφως άμα θα είχαμε μικρότερη άντληση ρεύματος σε κατάσταση ηρεμίας τότε το πλέγμα θα βρεθεί σε λιγότερο αρνητικό δυναμικό ως προς την κάθοδο οπότε θ'απωθεί σε μικρότερο βαθμό τα εκπεμπόμενα ηλεκτρόνια αντισταθμίζοντας έτσι το χαμηλότερο ανοδικό ρεύμα.
Υπό πραγματικές συνθήκες οι επιμέρους παράμετροι και τα εξαρτήματα ακόμα και στη δεύτερη μέθοδο θα έπρεπε να ελέγχονται σε βάθος χρόνου με τη γήρανση των υλικών αφού δεν υπογράφονται συμβόλαια με χαοτικούς παράγοντες. Από την Αρχή Λειτουργίας πάντως συμπεραίνεται πως η πόλωση καθόδου αντιστέκεται σε φαινόμενα runway όπου η λυχνία θα διαρρεόταν από ολοένα αυξανόμενες τιμές ρεύματος απομακρυνόμενη παράλληλα σε ολοένα μεγαλύτερο βαθμό από την ενδεδειγμένη πόλωση με αποτέλεσμα την καταστροφή της. Όσο περισσότερο ρεύμα πάει να κυκλοφορήσει τόσο εντονότερα θα προσαρμόζεται η αντισταθμιστική πόλωση.
Παράγοντες αστοχίας στη μέθοδο της σταθερής πόλωσης θα ήταν δυσλειτουργία στη γραμμή τροφοδοσίας που θα παρείχε το αρνητικότερο δυναμικό ή κακές επαφές ανάμεσα στον ακροδέκτη για το οδηγό πλέγμα και την αντίστοιχη υποδοχή στη βάση της λυχνίας από ελαττωματικά υλικά, οξειδώσεις κτλ.
Πρόσθετος παράγοντας ανακρίβειας στη σταθερή πόλωση το γεγονός ότι διαφορετικά τεμάχια από τον ίδιο τύπο λυχνιών δύνανται υπό σταθεροποιημένη τιμή στο δυναμικό του οδηγού πλέγματος να παράγουν αρκετά διαφοροποιημένες τιμές σε ανοδικά ρεύματα ηρεμίας μεταξύ τους.
Εκτός όμως από τη διάκριση ως προς την Αρχή Λειτουργίας υπάρχουν και άλλοι παράγοντες που επιδρούν στην επιλογή της καταλληλότερης μεθόδου όπως οι παρακάτω αναφερόμενοι :
- Η σταθερή πόλωση συντελεί σε μεγαλύτερη παροχή ισχύος ενώ η πόλωση καθόδου έχει μικρότερη απόδοση σπαταλώντας κιόλας ενέργεια εκλυόμενη υπό μορφή θερμότητας στην αντίσταση Rk.
- Με τη σταθερή πόλωση η πραγματική DC τάση ανόδου είναι η μετρούμενη τιμή ανάμεσα σε αυτήν και τη γη. Στην πόλωση καθόδου η πραγματική τάση θα είναι η διαφορά του θετικού δυναμικού στην κάθοδο από τη μετρούμενη τιμή για την άνοδο προς τη γη. Αυτό σημαίνει ότι η πρώτη μέθοδος επιτρέπει χαμηλότερες τιμές στην παρεχόμενη DC τάση από το τροφοδοτικό.
- Η σταθερή πόλωση είναι αναγκαία για τη λειτουργία σε τάξη ΑΒ κατά την οποία η τιμή στο ανοδικό ρεύμα αυξάνεται παράλληλα με το ανερχόμενο πλάτος στο σήμα εισόδου, οπότε θα ήταν ανεφάρμοστη η πόλωση καθόδου που θ'αντιστεκόταν σε τέτοια απαίτηση. Η εφαρμογή σταθερής πόλωσης δουλεύει σε επίπεδο ανεξάρτητο από τα υπόλοιπα στοιχεία στο ενισχυτικό στάδιο.
- Η σταθερή πόλωση οδηγεί σε μικρότερες τιμές ολικής αρμονικής παραμόρφωσης. Διευκολύνει επίσης σχεδιαστικούς πειραματισμούς με διαφοροποιημένες τιμές στο ανοδικό ρεύμα για την ανίχνευση σημείου λειτουργίας που θ'ακουγόταν πιο ελκυστικά στον χρήστη.
- Τελειωτικός παράγων εκεί όπου θα υπήρχε δυνατότητα επιλογής καθίσταται όμως η ακροαματική προτίμηση... Η διχογνωμία πάνω σε αυτήν αντανακλά τη γνωστή ανάμεσα σε Push Pull και Single Ended τοπολογίες... Εκεί όπου οι μεν υποστηρίζουν πόσο καθαρότερα με σφριγηλότερο αντίκτυπο και καλύτερη εστίαση αποδίδει η σταθερή πόλωση συγκρινόμενη με χαλαρότητα και ασάφεια από την πόλωση καθόδου οι δε θα πίνουν νερό στο όνομα της μεγαλύτερης συνάφειας με πραγματική μουσική, φυσικότερης ροής στο αναπαραγόμενο γεγονός και γλυκύτητας της πόλωσης καθόδου συγκρινόμενη με τον αποστειρωμένο και τραχύ χαρακτήρα της σταθερής πόλωσης...
Θα μπορούσε κάποιος να πει ότι επικρατούν ανάμεσα στους οπαδούς της λυχνίας ιδιαίτερα πολωμένες απόψεις ως προς τη...μέθοδο πόλωσης.
Σα να μην έφταναν όλα τα προαναφερθέντα η εύρεση της βέλτιστης πόλωσης για σχεδιάσεις τάξης ΑΒ είναι επίσης γκρίζα ζώνη αφού αν έχουμε στόχο την ταπείνωση στο φαινόμενο παραμόρφωσης διάβασης το σημείο όπου αυτό θα εμφανίζεται σε καθεμία περίπτωση εξαρτάται από παράγοντες όπως το εφηρμοσμένο ποσό αρνητικής ανάδρασης , η δυσκολία οδήγησης με το εκάστοτε συνδεδεμένο ηχείο που θα έκανε κατά την αύξηση στάθμης τις λυχνίες να πιέζονται γρηγορότερα στα όρια ισχύος τους αλλά και την ποιότητα οδήγησης του πλέγματος από το στάδιο του αναστροφέα φάσης που προηγείται.
Γεγονός είναι ότι η σταθερή πόλωση χρησιμοποιείται στο σύνολο των υλοποιήσεων τάξης ΑΒ και σε αξιόλογο ποσοστό των push pull τάξης Α ιδίως άμα περιλαμβάνουν πέντοδες λυχνίες ισχύος. Η πόλωση καθόδου τείνει να χρησιμοποιείται κατά κόρον σε τριοδικές Single Ended υλοποιήσεις με τις εξαιρέσεις ν'αφορούσαν κυρίως σε πέντοδες SE...
Παρατηρούμε στο παρακάτω διάγραμμα ρεύματος προς τάση τα διαφορετικά σημεία λειτουργίας για διαφορετικές τάξεις. Ο κατακόρυφος άξονας με μηδενική τιμή τάσης αντιπροσωπεύει κατάσταση κορεσμού όπου το στοιχείο δεν γίνεται να ενισχύσει περαιτέρω αποδίδοντας την ανώτατη τιμή ρεύματος ενώ ο οριζόντιος άξονας με μηδενική τιμή ρεύματος αντιπροσωπεύει το σημείο ανακοπής όπου το στοιχείο διακόπτει τη λειτουργία του.
Οι ημιαγωγοί σε υλοποιήσεις push pull πολώνονται στην προβλεπόμενη τιμή ρεύματος γα την κατάσταση ηρεμίας με διαιρέτη τάσης και διόδους με τα χαρακτηριστικά των πρώτων αυστηρά ταιριασμένα προς εκείνα από τη σύνδεση βάσης-εκπομπού στο αντίστοιχο τρανζίστορ. Εφόσον θα έχουμε ικανοποιητικό βαθμό ταιριάσματος τότε το ρεύμα στις διόδους θα ισούται με το αντίστοιχο στα τρανζίστορ σχηματίζοντας τον αποκαλούμενο ΄΄καθρέπτη ρεύματος΄΄.
Το ζήτημα είναι πως η θέρμανση στους ημιαγωγούς κατά τη λειτουργία τους τείνει να μειώνει την τάση και παράλληλα ν'αυξάνει το ρεύμα στη σύνδεση βάσης-εκπομπού.Εάν αυτές οι μεταβολές δεν αντικατοπτρίζονται και μεταξύ των ομόλογων διόδων - λ.χ. άμα δεν βρίσκονται υπό τις ίδιες θερμικές συνθήκες με τα ελεγχόμενα από αυτές τρανζίστορ - τότε η θέρμανση στα δεύτερα θα οδηγεί σε άνοδο στο ρεύμα πόλωσης. Η΄άνοδος στο ρεύμα πόλωσης θα οδηγεί σε περαιτέρω ανεξέλεγκτη παραγωγή ρεύματος με έκλυση θερμότητας , οπότε τα στοιχεία ισχύος εντάσσονται σ'έναν φαύλο κύκλο που οδηγεί ανεπίστρεπτα στην καταστροφή τους (Φαινόμενο Thermal Runway).
Τέτοιος κίνδυνος θα μειωνόταν σημαντικά χάρη σε απλά δικτυώματα προστασίας όπως λ.χ. μια μικρή αντίσταση συνδεδεμένη στον εκπομπό.Εδώ εμφανίζονται ενστάσεις από κάποιους μηχανικούς ηλεκτρονικών όπως ο μακαρίτης Richard Dunn (nva) που υποστηρίζουν ότι διάφορες προστασίες υποβαθμίζουν την ακροαματική ποιότητα...
Αρκετά όμως με τα τρανζίστορ κι επιστρέφουμε στο αντικείμενο του νήματος... Χωρίς κατάλληλες πολώσεις το κύκλωμα είτε δεν θα εκτελεί τη λειτουργία του είτε θα καταστρεφόταν ταχύτατα. Αυτό που κάνει η εφαρμογή πόλωσης στην περίπτωση των λυχνιών μας είναι να κρατά το οδηγό πλέγμα που υποδέχεται το σήμα σε δυναμικό αρνητικότερο από εκείνο της καθόδου και με τιμή διαφοράς μεταξύ τους κατάλληλη ώστε να τίθεται το προβλεπόμενο σημείο λειτουργίας όπως έχει εξηγηθεί σε προηγούμενες αναρτήσεις.
Το παρακάτω σχήμα απεικονίζει τις δύο εναλλακτικές μεθόδους για εφαρμογή πόλωσης, τη σταθερή (fixed bias) και την πόλωση καθόδου (cathode bias) :
Στη μέθοδο σταθερής πόλωσης μέσω αφιερωμένου γι αυτή τη λειτουργία τροφοδοτικού προσδίδουμε αρνητικότερο δυναμικό DC στο πλέγμα ενώ η κάθοδος ως απευθείας συνδεδεμένη με τη γη θα βρίσκεται σε μηδενική τιμή δυναμικού.
Το εφηρμοσμένο αρνητικό δυναμικό στο πλέγμα μπορεί να μεταβληθεί αλλάζοντας τη ρύθμιση στην αφιερωμένη γραμμή τροφοδοσίας αλλά από τη στιγμή που θα έχει επιλεγεί η προβλεπόμενη τιμή θα πρέπει να μένει σταθερό υπό τις συνθήκες λειτουργίας.Λόγω του τρόπου εφαρμογής θα πρέπει να ελέγχεται σε τακτά χρονικά διαστήματα κατά τη διάρκεια ζωής του κυκλώματος όπως και κατά την αντικατάσταση λυχνιών.
Η μέθοδος της πόλωσης καθόδου ανυψώνει το δικό της DC δυναμικό έναντι του πλέγματος ακολουθώντας ανάδρομη Αρχή εφαρμογής σε σχέση με τη σταθερή. Εδώ είναι το πλέγμα συνήθως συνδεδεμένο με τη γη μέσω αντίστασης που θα έχει αρκετά υψηλή τιμή ώστε το ρεύμα που τη διαρρέει με τη συνοδό πτώση τάσης να έχουν τιμές αμελητέες οπότε το δυναμικό του πλέγματος να θεωρείται ισοδύναμο του μηδενικού από τη γη.
Ανάμεσα στη γη και την κάθοδο μεσολαβεί αντίσταση Rk με κατάλληλη τιμή .Το ρεύμα που θα διαρρέει αυτήν την αντίσταση κατά τη λειτουργία του κυκλώματος θα προκαλεί εκ του νόμου του Ohm πτώση τάσης με τιμή ανταποκρινόμενη σ'εκείνη από την αντίσταση. Δεδομένου ότι όσο ο ενισχυτής μένει ενεργοποιημένος υφίστανται συγκεκριμένο DC δυναμικό ανάμεσα σε άνοδο και κάθοδο και ανοδικό ρεύμα τότε καθώς αυτό αντλείται μέσω της αντίστασης η κάθοδος στην άλλη άκρη της αντίστασης Rk θα βρίσκεται σε DC δυναμικό ανυψωμένο στην επιθυμητή τιμή ως προς εκείνο από το πλέγμα που θα μένει αρνητικότερο.
Κύρια χαρακτηριστικά στην πόλωση καθόδου είναι αφενός μεν ότι δεν χρειάζεται αφιερωμένη γραμμή τροφοδοσίας για την εφαρμογή της αφετέρου δε ότι έχει ικανότητα αυτορρύθμισης. Αν για κάποιον λόγο η άνοδος αντλούσε περισσότερο ρεύμα σε κατάσταση ηρεμίας τότε θα προκύπτει ανάλογα μεγαλύτερη πτώση τάσης κατά μήκος της αντίστασης Rk με αποτέλεσμα να γίνεται ακόμα θετικότερο το δυναμικό της καθόδου έναντι του πλέγματος κι έτσι το πλέγμα ν'απωθεί σε μεγαλύτερο βαθμό τα εκπεμπόμενα προς την άνοδο ηλεκτρόνια ισοσκελίζοντας την απόδοση αφού θα έτεινε να χαμηλώνει το ανοδικό ρεύμα. Αντιστρόφως άμα θα είχαμε μικρότερη άντληση ρεύματος σε κατάσταση ηρεμίας τότε το πλέγμα θα βρεθεί σε λιγότερο αρνητικό δυναμικό ως προς την κάθοδο οπότε θ'απωθεί σε μικρότερο βαθμό τα εκπεμπόμενα ηλεκτρόνια αντισταθμίζοντας έτσι το χαμηλότερο ανοδικό ρεύμα.
Υπό πραγματικές συνθήκες οι επιμέρους παράμετροι και τα εξαρτήματα ακόμα και στη δεύτερη μέθοδο θα έπρεπε να ελέγχονται σε βάθος χρόνου με τη γήρανση των υλικών αφού δεν υπογράφονται συμβόλαια με χαοτικούς παράγοντες. Από την Αρχή Λειτουργίας πάντως συμπεραίνεται πως η πόλωση καθόδου αντιστέκεται σε φαινόμενα runway όπου η λυχνία θα διαρρεόταν από ολοένα αυξανόμενες τιμές ρεύματος απομακρυνόμενη παράλληλα σε ολοένα μεγαλύτερο βαθμό από την ενδεδειγμένη πόλωση με αποτέλεσμα την καταστροφή της. Όσο περισσότερο ρεύμα πάει να κυκλοφορήσει τόσο εντονότερα θα προσαρμόζεται η αντισταθμιστική πόλωση.
Παράγοντες αστοχίας στη μέθοδο της σταθερής πόλωσης θα ήταν δυσλειτουργία στη γραμμή τροφοδοσίας που θα παρείχε το αρνητικότερο δυναμικό ή κακές επαφές ανάμεσα στον ακροδέκτη για το οδηγό πλέγμα και την αντίστοιχη υποδοχή στη βάση της λυχνίας από ελαττωματικά υλικά, οξειδώσεις κτλ.
Πρόσθετος παράγοντας ανακρίβειας στη σταθερή πόλωση το γεγονός ότι διαφορετικά τεμάχια από τον ίδιο τύπο λυχνιών δύνανται υπό σταθεροποιημένη τιμή στο δυναμικό του οδηγού πλέγματος να παράγουν αρκετά διαφοροποιημένες τιμές σε ανοδικά ρεύματα ηρεμίας μεταξύ τους.
Εκτός όμως από τη διάκριση ως προς την Αρχή Λειτουργίας υπάρχουν και άλλοι παράγοντες που επιδρούν στην επιλογή της καταλληλότερης μεθόδου όπως οι παρακάτω αναφερόμενοι :
- Η σταθερή πόλωση συντελεί σε μεγαλύτερη παροχή ισχύος ενώ η πόλωση καθόδου έχει μικρότερη απόδοση σπαταλώντας κιόλας ενέργεια εκλυόμενη υπό μορφή θερμότητας στην αντίσταση Rk.
- Με τη σταθερή πόλωση η πραγματική DC τάση ανόδου είναι η μετρούμενη τιμή ανάμεσα σε αυτήν και τη γη. Στην πόλωση καθόδου η πραγματική τάση θα είναι η διαφορά του θετικού δυναμικού στην κάθοδο από τη μετρούμενη τιμή για την άνοδο προς τη γη. Αυτό σημαίνει ότι η πρώτη μέθοδος επιτρέπει χαμηλότερες τιμές στην παρεχόμενη DC τάση από το τροφοδοτικό.
- Η σταθερή πόλωση είναι αναγκαία για τη λειτουργία σε τάξη ΑΒ κατά την οποία η τιμή στο ανοδικό ρεύμα αυξάνεται παράλληλα με το ανερχόμενο πλάτος στο σήμα εισόδου, οπότε θα ήταν ανεφάρμοστη η πόλωση καθόδου που θ'αντιστεκόταν σε τέτοια απαίτηση. Η εφαρμογή σταθερής πόλωσης δουλεύει σε επίπεδο ανεξάρτητο από τα υπόλοιπα στοιχεία στο ενισχυτικό στάδιο.
- Η σταθερή πόλωση οδηγεί σε μικρότερες τιμές ολικής αρμονικής παραμόρφωσης. Διευκολύνει επίσης σχεδιαστικούς πειραματισμούς με διαφοροποιημένες τιμές στο ανοδικό ρεύμα για την ανίχνευση σημείου λειτουργίας που θ'ακουγόταν πιο ελκυστικά στον χρήστη.
- Τελειωτικός παράγων εκεί όπου θα υπήρχε δυνατότητα επιλογής καθίσταται όμως η ακροαματική προτίμηση... Η διχογνωμία πάνω σε αυτήν αντανακλά τη γνωστή ανάμεσα σε Push Pull και Single Ended τοπολογίες... Εκεί όπου οι μεν υποστηρίζουν πόσο καθαρότερα με σφριγηλότερο αντίκτυπο και καλύτερη εστίαση αποδίδει η σταθερή πόλωση συγκρινόμενη με χαλαρότητα και ασάφεια από την πόλωση καθόδου οι δε θα πίνουν νερό στο όνομα της μεγαλύτερης συνάφειας με πραγματική μουσική, φυσικότερης ροής στο αναπαραγόμενο γεγονός και γλυκύτητας της πόλωσης καθόδου συγκρινόμενη με τον αποστειρωμένο και τραχύ χαρακτήρα της σταθερής πόλωσης...
Θα μπορούσε κάποιος να πει ότι επικρατούν ανάμεσα στους οπαδούς της λυχνίας ιδιαίτερα πολωμένες απόψεις ως προς τη...μέθοδο πόλωσης.
Σα να μην έφταναν όλα τα προαναφερθέντα η εύρεση της βέλτιστης πόλωσης για σχεδιάσεις τάξης ΑΒ είναι επίσης γκρίζα ζώνη αφού αν έχουμε στόχο την ταπείνωση στο φαινόμενο παραμόρφωσης διάβασης το σημείο όπου αυτό θα εμφανίζεται σε καθεμία περίπτωση εξαρτάται από παράγοντες όπως το εφηρμοσμένο ποσό αρνητικής ανάδρασης , η δυσκολία οδήγησης με το εκάστοτε συνδεδεμένο ηχείο που θα έκανε κατά την αύξηση στάθμης τις λυχνίες να πιέζονται γρηγορότερα στα όρια ισχύος τους αλλά και την ποιότητα οδήγησης του πλέγματος από το στάδιο του αναστροφέα φάσης που προηγείται.
Γεγονός είναι ότι η σταθερή πόλωση χρησιμοποιείται στο σύνολο των υλοποιήσεων τάξης ΑΒ και σε αξιόλογο ποσοστό των push pull τάξης Α ιδίως άμα περιλαμβάνουν πέντοδες λυχνίες ισχύος. Η πόλωση καθόδου τείνει να χρησιμοποιείται κατά κόρον σε τριοδικές Single Ended υλοποιήσεις με τις εξαιρέσεις ν'αφορούσαν κυρίως σε πέντοδες SE...
Last edited:
- Μηνύματα
- 19.510
- Reaction score
- 23.578
Δεν είχα στο μυαλό μου αυτόν αλλά OK καλό αστείο. Το είδα μια φορά (ένα επεισόδιο) αυτό, λόγω αυτού του ηθοποιού. Καλός ηθοποιός είναι. (Γιατρός ή ιατροδικαστής δεν ήταν στην σειρά ; χα χα).
Ασε εσύ τις λάμπες και την κλασική όπως την γνωρίζεις. Η "τεχνολογία" έχει προχωρήσει με τους αλγόριθμους, οπως και η μουσική στις συνθέσεις της με αυτοσχεδιασμούς και αβανταγκάρντ. (piano +) :
Σοφία Καμαγιάννη «Μπλε και ασημί» :: TicketServices.gr
Η συνθέτρια και πιανίστα Σοφία Καμαγιάννη για άλλη μια φορά σε μία περφόρμανς αυτόματης σύνθεσης.
www.ticketservices.gr
Tim Ward | Spiza
www.spiza.gr
Πάρε και ένα τραγουδάκι που ασχολείσαι με την ιστορικότητα της μουσικής (ακόμη και της punk). Ο Τζάρμους τα ξέρει καλά. Άσε τον Λίντς και τους άλλους, άσχετοι είναι.
- Μηνύματα
- 19.510
- Reaction score
- 23.578
Εσύ μην ανησυχείς. Μέχρι τέσσερα άτομα - σε σύρματα (καλώδια) μόνο βέβαια, ισχύει ακόμη - οπότε ο Μάσκ δεν έχει κίνδυνο.
Ohm's law holds down to atomic scale – Physics World
Wire just four atoms thick eschews quantum effects
physicsworld.com
Βρε doctor, όταν εσύ ασχολούσουν (και ακόμη) με πολυουρεθάνες και κόντρα πλακέ εμείς κάναμε ομαλή σε όλο το συχνοτικό φάσμα απορρόφηση με 1 mm ανοικτών κελιών μεταλλικών αφρών αλουμινίου με χρήση υδατοδιαλυτού πληρωτικού μέσου. Είναι και αισθητικά όμορφο που θέλει ο Alexis και ο Bhutia. Μην κοιτάς που δεν τα λέμε, ούτε ο Κος Χρήστος δεν τα ξέρει αυτά.
Πάρε και εσύ ένα τραγουδάκι με ωραία σκηνοθεσία και με την όμορφη Rosamund.
Last edited:
Σταύρος Λαγκαδιανός
Το αγοράκι με τα σπίρτα
- Μηνύματα
- 10.229
- Reaction score
- 34.835
Και πόσο πάει το μαλλί για τα κελιά και τους αφρούς?
- Μηνύματα
- 19.510
- Reaction score
- 23.578
Αυτά είναι μυστικά, εάν τα λέγαμε απο εδώ και απο κεί, κάηκαμε, μόνο σε Κο Χρήστο τέτοιες πληροφορίες.
Δεν είναι ακριβά πάντως, είναι απο ανακύκλωση και το αλουμίνιο είναι σε μικρή ποσότητα, λόγω μεθόδου, εαν θές απο χάλκο βέβαια καληνύχτα, το θέμα είναι που θα το βρείς (απο εξωτερικό μόνο). Δεν ξέρω εάν κυκλοφορεί σε κάποιους αρχιτεκτονικους κύκλους για ειδικές εφαρμογές ηχητικές ή διακόσμησης ή για αυτοκινητόδρομους, τρένα και τούνελ αλλά αυτά θα είναι κλειστών κελιών και μεγαλύτερης διαμέτρου (και αυτά κάνουν δουλειά).
Last edited:
- Μηνύματα
- 59.488
- Reaction score
- 145.871
Εσένα δε σου μιλάω, δεν προσφέρεις γνώση, μόνο τρολαρεις.
Άμα αλλάξεις τακτική, το βλέπουμε.
- Μηνύματα
- 19.510
- Reaction score
- 23.578
Μα σου είπα εγω είμαι ζώον, δεν είμαι καλός άνθρωπος όπως εσύ και ο Bhutia και όλοι σας δηλαδή, που προσφέρετε γνώση άπλετα και χωρίς διάκριση και να την είχα δηλαδή που δεν την έχω. Όποια μικρή έχω, εμπεριέχεται εντός του τρολαρίσματος (που λές , εγώ το λέω πείραγμα) για να αναγκάζω εσάς τους γνώστες να αναφέρεστε πιο αναλυτικά σε κάποια θέματα και όχι μόνο σε ορισμένα αλλά και να ισορροπώ ψυχολογικά με τα κουφά που πολλές φορές διαβάζω και χωρίς την οποία δεν θά ήταν δυνατή ούτε κάν αυτή η μικρή συμμετοχή μου. Επίσης η γνώση εαν μεταφερόταν έτσι και με τόσο λίγο χρόνο που διαθέτω εγώ για την όποια μετάδοσή της, σωθήκαμε.
Εγώ εξάλλου είμαι ένας απλός χομπίστας, δεν με ενδιαφέρει ούτε να δώσω γνώση σε ένα αντικείμενο που δεν κατέχω αλλά ούτε και να πάρω. Στην καλύτερη να μοιραστώ όσα λίγα ξέρω μέχρι τώρα και μέχρι στο σημείο που ξέρω και με ότι έχω ασχοληθεί μέχρι τώρα.
Last edited:
- Μηνύματα
- 18.058
- Reaction score
- 60.055
"Ο αναμάρτητος υμών πρώτος τον λίθον βαλέτω"...
Έτερη παράμετρος διάκρισης ανάμεσα σε Single Ended και Push Pull τοπολογίες είναι η σύνθεση στις αρμονικές τους παραμορφώσεις . Στο THD των πρώτων κυριαρχεί συνήθως η δεύτερη αρμονική συνιστώσα (μια οκτάβα ανώτερη του θεμελιώδους τόνου) και γενικώς πολλαπλάσια άρτιας τάξης σε πολύ μικρότερα ποσοστά.Αυτό οφείλεται στον τρόπο λειτουργίας και ιδιαίτερα όταν πιέζονται στα όρια της ωφέλιμης ισχύος όπου η τελική λυχνία δεν γίνεται ν'αποδώσει ανώτερη τιμή ρεύματος καθώς περνάνε σε αποκοπή στο πλάτος κυματομορφής από το σήμα εισόδου αυτή εμφανίζεται χωρίς συμμετρία, δηλαδή ψαλιδισμένη μονάχα στη μια από τις ημιπεριόδους .
Αντιθέτως τα φαινόμενα αποκοπής σε push pull έχουν συμμετρική μορφή ανάμεσα σε θετική και αρνητική ημιπερίοδο της κυματομορφής.Σε συνδυασμό με το ότι η συγκεκριμένη λειτουργία τείνει ούτως ή άλλως να εξουδετερώνει στο στάδιο του μετασχηματιστή εξόδου τη δεύτερη αρμονική παραμόρφωσης ως προς το ίδιο το στάδιο εξόδου στο δικό της THD κυριαρχεί η τρίτη αρμονική συνιστώσα και γενικότερα περιττής τάξης ανώτερες συνιστώσες σε μικρότερες ποσότητες. Προσοχή όμως, το push pull εξουδετερώνει μεν την δεύτερη αρμονική εφόσον το στάδιο εξόδου θα έχει τις λυχνίες του συνδεσμολογημένες με αυτόν τον τρόπο αλλά δεν εξουδετερώνει όποια συνιστώσα δεύτερης αρμονικής θα ερχόταν στη δική του είσοδο από προηγούμενο στάδιο , όπως λ.χ. το στάδιο οδηγήτριας λυχνίας που θα ήταν σε συνδεσμολογία Single Ended αποδίδοντας έτσι διακεκριμένη δεύτερη αρμονική...
Η δεύτερη αρμονική συνιστώσα είναι περισσότερο ανεκτή από την ακουστική μας αντίληψη και η παρουσία της τείνει να προσδίδει αίσθηση γλυκύτητας στο άκουσμα . Η τρίτη αρμονική ευρισκόμενη σε διάστημα τετάρτης ως προς τον εκάστοτε θεμελιώδη τόνο είναι και αυτή ανεκτή σε μικρότερο όμως βαθμό με την κυριαρχία της να προσδίδει αίσθηση ισχυρότερου αντικτύπου στο άκουσμα. Αρμονικές συνιστώσες από την πέμπτη και άνω γίνονται ιδιαίτερα ενοχλητικές στην ακουστική μας αντίληψη.Είναι χαρακτηριστικό ότι ενώ μπορούμε ν'ανεχόμαστε ποσοστά τάξης 3% σε δεύτερη αρμονική το όριο ανοχής για συνιστώσες από πέμπτη και άνω είναι πολύ μικρότερο με τάξη 0,3 % περίπου.
To push pull χάρη στην Αρχή Λειτουργίας του προκαλεί αμοιβαία εξουδετέρωση σε φαινόμενα μικροφωνισμού από λυχνίες και βόμβους μεταδιδόμενους από το τροφοδοτικό εννοείται υπό την προϋπόθεση να είναι εξισορροπημένες οι πολώσεις και η συμπεριφορά των λυχνιών ανάμεσα στα επιμέρους σκέλη. Τα στάδια Single Ended από την άλλη πλευρά απαιτούν ανώτερο βαθμό φιλτραρίσματος στο στάδιο τροφοδοσίας για την ταπείνωση αντίστοιχων βόμβων.
- Μηνύματα
- 19.510
- Reaction score
- 23.578
Καί είναι αυτό άλλος ένας μύθος ή αλήθεια ;
Εδιτ : Ωπ, γράψε λάθος, νόμιζα εννοούσες την ακύρωση που υποτίθεται λαμβάνει χώρα στο μετασχηματιστή.
- Μηνύματα
- 41.766
- Reaction score
- 84.221
που να είχες και χρόνο δηλαδή....?
ένα ποστ σου θα έπιανε 2 σελίδες
- Μηνύματα
- 19.510
- Reaction score
- 23.578
Ε, ναι και παραπάνω κανονικά, για αυτό εξάλλου και να τον είχα δεν θα τον διέθετα για αυτό τον σκοπό σε ένα τέτοιο ετερόκλητο πλαίσιο που δεν κατανοεί ούτε κάν ότι η λογική που χρησιμοποιεί η επιστήμη ώστε να διερευνήσει το "αντικείμενο" μεταφερόμενο και μεταφραζόμενο στο "υποκείμενο" αντιστοιχεί στην ελεύθερη θέληση. Δηλαδή οι δύο έννοιες αυτές (λογική και ελεύθερη θέληση) είναι ακριβώς ίδιες απλώς είναι απο άλλη οπτική αντιλαμβανόμενες και αφορούν δύο διαφορετικούς ¨κόσμους" που δεν έχουν τόσο μεγάλη σχέση. Έχουν αλλά ο άνθρωπος απο την φύση του (άλλά όχι απο την ουσία του) δεν είναι ικανός να βρεί συσχετισμούς μεταξύ τους, ούτε μεθοδολογικά, ούτε βιωματικά.
Να, τα είπα συγεντρωτικά σε δυό προτάσεις και όχι σε σελίδες, αλλά κατάλαβες τίποτε ; Όχι.
Πρέπει να πιάσω και τα πράματα τόσο απο την αρχή τους για να επικοινωνήσω που και οι αντιδράσεις που θα προκληθούν είναι τίποτε σε αυτές που ήδη προκαλούνται. Με το ζόρι, δεν γίνονται αυτά τα πράγματα. Οπότε οι πολλές σελίδες τέρμα, back στο πείραγμα αλλά μειωμένο γιατί και για αυτό φαίνεται καθαρά ότι δεν γίνεται κατανοητή και εκτιμητέα η όποια ανάγκη του ή χρησιμότητά του, παρά μόνο απο λίγους και εκλεκτούς.
Κανένα πρόβλημα. Κ_α_ν_έ_ν_α πρόβλημα. Όλα καλά. I will tune it down, do it scarcely, more enigmatically, less severely, exercising extreme caution, rendering it almost undetectable and so incomprehensible as to protect it from slander or possible misinterpretation. I could do all that, no problem, αλλά δεν ήθελα γιατί διεξήγαγα και κάποιες "μελέτες¨ παράλληλα απαραίτητες για την δική μου εξέταση και πρόοδο . χα χα. Αυτές ολοκληρώθηκαν, εξάλλου.
