Παλιος Ενισχυτης Λυχνιας

[tigergreg]

ΕΧΕΙ ΜΕΓΑΛΗ ΙΣΤΟΡΙΑ.....

Πατέστος Νικόλαος Σ.
Επισκευές Jukebox

Παλαμηδίου 1 & Πέτρας, Αθήνα, 10444, ΑΤΤΙΚΗΣ

2105128125



[KTMBill]

ΕΧΕΙ ΜΕΓΑΛΗ ΙΣΤΟΡΙΑ.....

Πατέστος Νικόλαος Σ.
Επισκευές Jukebox

Παλαμηδίου 1 & Πέτρας, Αθήνα, 10444, ΑΤΤΙΚΗΣ

2105128125

Eυχαριστω "παιδια" τελικα υπαρχουν τα παντα, απο λυχνιες,τυπωμενα, μετασχηματιστες(στο google) ορεξη κ λεφτα να εχεις!!!!! Μια απορια σε ολλες τις φωτο αντι για 2 λυχνιες πισω υπαρχει μια γιατι???



[tigergreg]

Eυχαριστω "παιδια" τελικα υπαρχουν τα παντα, απο λυχνιες,τυπωμενα, μετασχηματιστες(στο google) ορεξη κ λεφτα να εχεις!!!!! Μια απορια σε ολλες τις φωτο αντι για 2 λυχνιες πισω υπαρχει μια γιατι???

ΠΙΘΑΝΟΤΑΤΑ Η ΛΥΧΝΙΑ ΠΟΥ ΛΕΙΠΕΙ ΝΑ ΜΠΑΙΝΕΙ ΣΕ ΠΑΡΕΜΦΕΡΕΣ ΜΟΝΤΕΛΟ ΩΣΤΕ ΝΑ

ΚΑΝΕΙ ΤΗΝ ΑΠΑΡΑΙΤΗΤΗ ΔΙΑΦΟΡΑ.

ΙΣΩΣ ΠΑΛΙ ΝΑ ΕΙΝΑΙ ΑΝΑΣΧΕΔΙΑΣΜΕΝΟ ΓΙΑ 220 ΚΙ ΟΧΙ 110.

Ο ΜΑΣΤΟΡΗΣ ΘΑ ΤΟ ΓΝΩΡΙΖΕΙ.



[jjxx61]

Μια απορια σε ολλες τις φωτο αντι για 2 λυχνιες πισω υπαρχει μια γιατι???

Αν εννοείς τη βάση δίπλα στην λυχνία 5U4 δεν είναι για λυχνία ( παρόλο που είναι βάση ) αλλά το χρησιμοποιεί για συνδέσεις κάτι αντίστοιχο με τα σημερινά πολυβίσματα για σασί ( chassis plug ) . Την εποχή εκείνη και την επόμενη 10τία ήταν συνηθισμένος τρόπος σύνθεσης τμημάτων συσκευών με τέτοιο τρόπο ( ακόμη και γιά μεταφορά τάσεων ).



[tigergreg]

Αν εννοείς τη βάση δίπλα στην λυχνία 5U4 δεν είναι για λυχνία ( παρόλο που είναι βάση ) αλλά το χρησιμοποιεί για συνδέσεις κάτι αντίστοιχο με τα σημερινά πολυβίσματα για σασί ( chassis plug ) . Την εποχή εκείνη και την επόμενη 10τία ήταν συνηθισμένος τρόπος σύνθεσης τμημάτων συσκευών με τέτοιο τρόπο ( ακόμη και γιά μεταφορά τάσεων ).

ΔΗΛΑΔΗ ΤΙ ΑΚΡΙΒΩΣ ΕΚΑΝΕ ΒΑΖΟΝΤΑΣ ΒΥΣΜΑ?



[jjxx61]

ΔΗΛΑΔΗ ΤΙ ΑΚΡΙΒΩΣ ΕΚΑΝΕ ΒΑΖΟΝΤΑΣ ΒΥΣΜΑ?

Να κάτσω να ασχοληθώ με το σχέδιο ; ( δεν θέλω να επλακώ ) . Πάντως για να σου λυθούν απορίες θα σου πώ στα γρήγορα :
1. Η συγκεκριμένη βάση μόλις μπεί το αντίστοιχο αρσενικό δημιουργεί 3 συνδέσεις ( βραχυκυκλώνοντας 6 θέσεις της βάσης ) ώστε να περάσουν οι τάσεις από το τροφοδοτικό στον ενισχυτή . Άρα για να δουλέψει πρέπει να μπεί το αρσενικό με τις αντίστοιχες συνδέσεις ( αλλιώς ο ενισχυτής δεν θα ανοίξει ) . Χρησιμοποιείται και γιά έλεγχο και ελέγχει και ένα ρελέ που ........ κουράστικα !!!!
2. υπάρχει και στη γωνία και άλλη βάση ( δίπλα στούς πυκνωτές ) με λιγότερα ποδακάκια που έχει καρφωμένο το αρσενικό αυτό κάνει παρόμοιο αλλά ελέγχει ένα ρελέ για muting ( αν βγεί το αρσενικό ήχος δεν ..... ) . Ο ενισχυτής τελικά μοιάζει με τον 532 .
Ελπίζω να βοήθησα !!!!



[tigergreg]

OBD2 TΗΣ ΕΠΟΧΗΣ ΔΗΛΑΔΗ......



[jjxx61]

OBD2 TΗΣ ΕΠΟΧΗΣ ΔΗΛΑΔΗ......

Ε ναι !!!!!! ( Τότε ήταν εργαλεία ) - Λυχνίες παιδάκι μου .... που δεν παθαίνουν τίποτα ούτε σε πυρηνικό παλμό ( βλέπε Μινγκ ..) !!!!!



[tigergreg]

Ε ναι !!!!!! ( Τότε ήταν εργαλεία ) - Λυχνίες παιδάκι μου .... που δεν παθαίνουν τίποτα ούτε σε πυρηνικό παλμό ( βλέπε Μινγκ ..) !!!!!

ΚΑΙ ΓΙΑΚΟΒΛΕΦ ΚΑΙ ΜΙΣΑΣΙΓΙΕΦ ΚΑΙ ΣΟΥΚΟΙ....

ΚΑΠΟΙΟΙ ΗΛΙΘΙΟΙ ΤΟΤΕ ΚΟΡΟΙΔΕΥΑΝ ΤΗΝ "ΑΠΗΡΧΑΙΩΜΕΝΗ" ΣΟΒΙΕΤΙΚΗ ΤΕΧΝΟΛΟΓΙΑ....

ΜΕΤΑ ΚΑΤΑΛΑΒΑΝ...



[jjxx61]

ΚΑΙ ΓΙΑΚΟΒΛΕΦ ΚΑΙ ΜΙΣΑΣΙΓΙΕΦ ΚΑΙ ΣΟΥΚΟΙ....

ΚΑΠΟΙΟΙ ΗΛΙΘΙΟΙ ΤΟΤΕ ΚΟΡΟΙΔΕΥΑΝ ΤΗΝ "ΑΠΗΡΧΑΙΩΜΕΝΗ" ΣΟΒΙΕΤΙΚΗ ΤΕΧΝΟΛΟΓΙΑ....

ΜΕΤΑ ΚΑΤΑΛΑΒΑΝ...

Είσαι Μεγάλος !!!!!! - Πολύ Μεγαλος ( και δεν εννοώ για την ηλικία ) άρα ξέρεις το ποίημα .... . Και οι λαμπίτσες τους ότι πρέπει για ενισχυτή χωρίς μετασχηματιστή ( λόγω χαμηλής αντίστασης ανόδου - μερικές παραλ/λα ) - και δεν καταστρέφονται με τίποτα .... μα με ΤΙΠΟΤΑ ( μόνο με βαριοπούλα ) !!!!!!



[KTMBill]

Να κάτσω να ασχοληθώ με το σχέδιο ; ( δεν θέλω να επλακώ ) . Πάντως για να σου λυθούν απορίες θα σου πώ στα γρήγορα :
1. Η συγκεκριμένη βάση μόλις μπεί το αντίστοιχο αρσενικό δημιουργεί 3 συνδέσεις ( βραχυκυκλώνοντας 6 θέσεις της βάσης ) ώστε να περάσουν οι τάσεις από το τροφοδοτικό στον ενισχυτή . Άρα για να δουλέψει πρέπει να μπεί το αρσενικό με τις αντίστοιχες συνδέσεις ( αλλιώς ο ενισχυτής δεν θα ανοίξει ) . Χρησιμοποιείται και γιά έλεγχο και ελέγχει και ένα ρελέ που ........ κουράστικα !!!!
2. υπάρχει και στη γωνία και άλλη βάση ( δίπλα στούς πυκνωτές ) με λιγότερα ποδακάκια που έχει καρφωμένο το αρσενικό αυτό κάνει παρόμοιο αλλά ελέγχει ένα ρελέ για muting ( αν βγεί το αρσενικό ήχος δεν ..... ) . Ο ενισχυτής τελικά μοιάζει με τον 532 .
Ελπίζω να βοήθησα !!!!



[SV2QQN]

Καλησπέρα φίλε
KTMBill .
Δέν θέλω να σου κάνω τον έξυπνο .
Απλά πεs μου πωs σου φαίνεται .
-
View attachment 65477

-
Music Angel 6P1 Valve Tube Integrated Amplifier HiFi Class A Push-Pull Amp 24W×2

EUR 229.41
Shipping:
GBP 35.00 (approx. EUR 39.31)
Item location:
Bremen, Germany.

Τί θα κερδίσειs ?
Χρόνο ,
Χρήμα ,
Τρέξιμο - Ψάξιμο ,
ΤΗΝ ΑΣΦΑΛΕΙΑ ΤΗΣ ΥΓΕΙΑΣ ΣΟΥ !
Δεν θα υποχρεωθείs σε κανέναν ,
Θά κάνειs το κέφι σου απλά και Ωραία .

Τώρα , αν σου αρέσουν τα Δράματα , ξεκίνα να τρίβειs .

Πάντα φιλικά .

-

Καλησπέρα. Από ποιο site τον ξετρύπωσες;



[Κυριακου Γιαννηs]

Καλησπέρα. Από ποιο site τον ξετρύπωσες;

http://www.ebay.com/itm/Music-Angel...004235?hash=item41a2ba7a4b:g:uYIAAOSw1DtXK~vZ
https://www.aliexpress.com/item/Mus...sh-pull-Amp-Finished-Product/32673991173.html



[radio104]

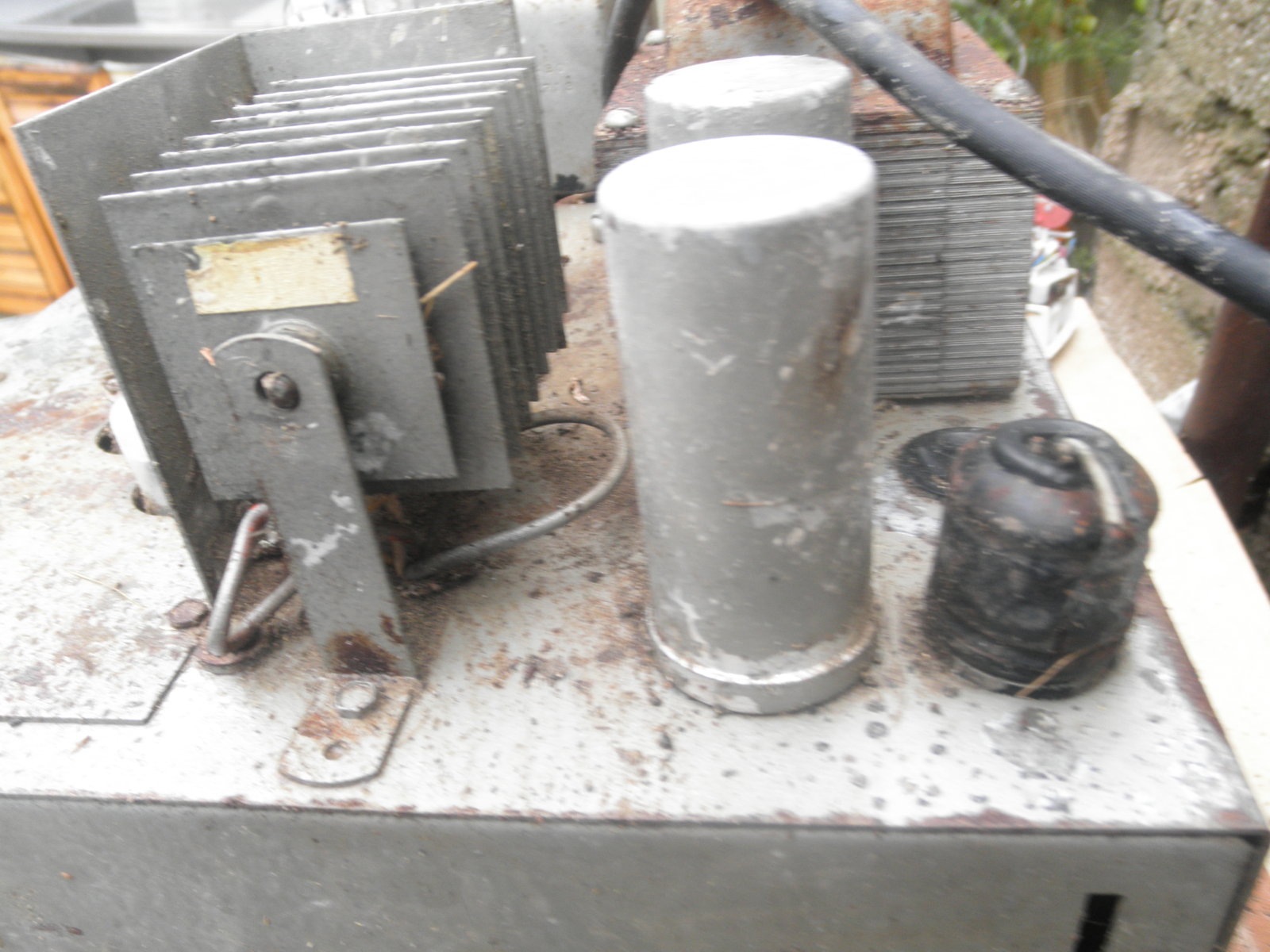

kαλησπέρα απο της φώτο που είδα είναι σίγουρα ενισχυτής φωνής + τροφοδοτικό jukebox wurnitzer δουλεύει 115 volt ΑC.
