Η κατασκευή που παρουσιάζω εδώ έγινε για τον φίλο Γιάννη και είχε συγκεκριμένες διαστάσεις καμπίνας.
Αυτό γιατί τα σημεία τοποθέτησης των ηχείων είναι δεδομένα και κάτι μεγαλύτερο δεν θα χωρούσε.
Ξεκίνησα λοιπόν την σχεδίαση τους με βάση τα 25 εκατοστά της πρόσοψης και τα 30 του βάθους, ενώ στο ύψος υπήρξε μια μικρή ελευθερία.

Με τις παραπάνω διαστάσεις, το μεγαλύτερο woofer που χωρούσε στην πρόσοψη ήταν 8 ιντσών, οπότε και η επιλογή του μονόδρομος. Αποφάσισα να το συμπληρώσω με ένα mid-woofer 5,25 ιντσών και από ένα tweeter 1 ίντσας.
Για τον συντονισμό της καμπίνας της μονάδας χαμηλών επέλεξα τον κλασικό <<σωλήνα συντονισμού>>, ενώ για το mid-woofer ένας κλειστός θάλαμος 7 λίτρων κρίθηκε υπέρ αρκετός, για την κάτω συχνότητα του.

Για την δημιουργία των δύο ανεξάρτητων τμημάτων, η καμπίνα χωρίστηκε με μία οριζόντια σανίδα, που τοποθετήθηκε λίγο κάτω από το mid-woofer.
Επιπλέον στο επάνω τμήμα που σχηματίστηκε, αυτόν για το 5,25 ιντσών μεγάφωνο και το tweeter, τοποθετήθηκε ένα διαγώνιο διαχωριστικό που μας δίνει τα επιθυμητά 7 λίτρα. Ταυτόχρονα διαμορφώνει τον κλειστό θάλαμο του mid-woofer από δύο μη παράλληλες επιφάνειες, πράγμα πολύ θετικό.

Στο πίσω τμήμα που σχηματίστηκε στο επάνω τμήμα αποφάσισα να τοποθετήσω το κύκλωμα διαχωρισμού. Απομονώνεται έτσι εντελώς από τους κραδασμούς που θα δέχονταν τα υλικά του, αν βρισκόταν εντός του χώρου των μεγαφώνων.

Μιας και <<μια εικόνα είναι χίλιες λέξεις>> ας το δούμε κιόλας...

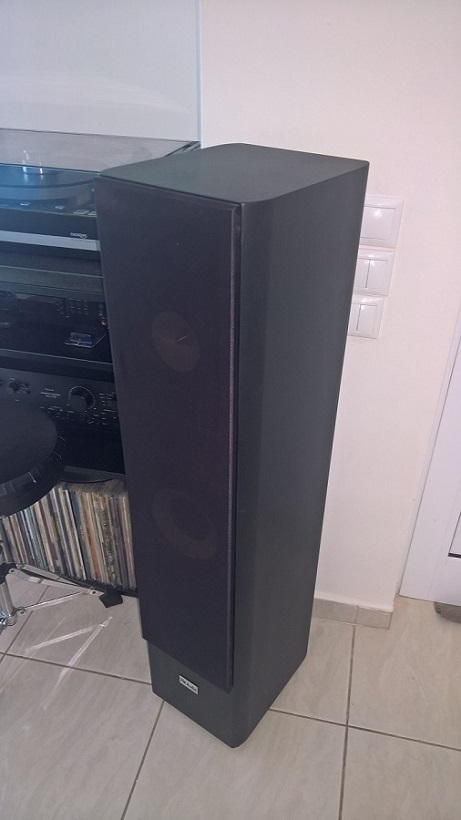

Για αρχή μια φωτογραφία με την σήτα του, απαραίτητη για προστασία μόνο, αφού αφαιρείται στις ακροάσεις
emp front sit.jpg

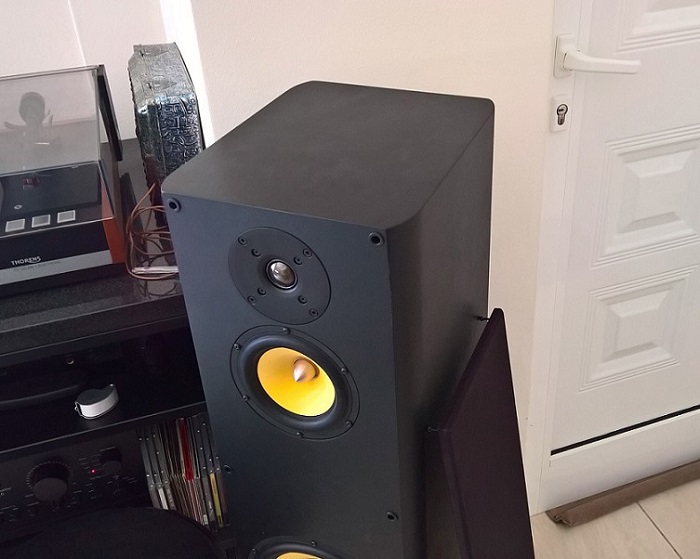

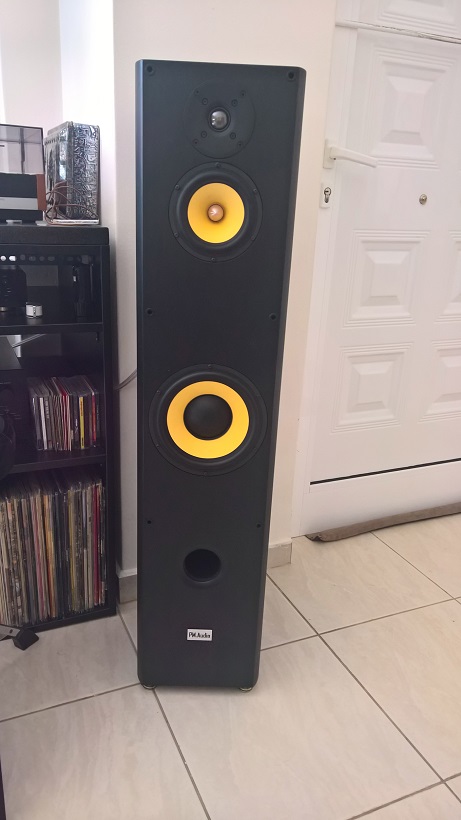

[DOUBLEPOST=1555417474][/DOUBLEPOST]Για να φανούν οι μονάδες του μία φωτογραφία χωρίς την σήτα:
emp fr sp.jpg




costas EAR

Δόκτωρ ΔιαXύσιος
Editor
Μηνύματα
44.339
Reaction score
102.054
Πολύ ωραία καμπίνα, ωραίο και το σήμα με το λογότυπο, εύγε! ;)

Ταυτόχρονα διαμορφώνει τον κλειστό θάλαμο του mid-woofer από δύο μη παράλληλες επιφάνειες, πράγμα πολύ θετικό.
Εξαιρετική ιδέα, εύγε δις!




PeterMeni

DIY - "Επαγγελματίας"
Moderator
Μηνύματα
9.159
Reaction score
10.326
Ωραία δείχνουν, με AU-919 τα παίζει?
Κοντά είσαι. Με 717.

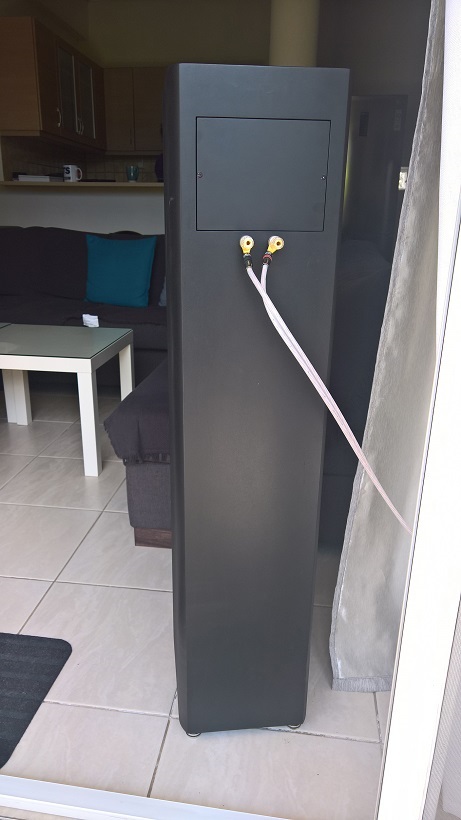

[DOUBLEPOST=1555432155][/DOUBLEPOST]Και η πλάτη του ηχείου:
emp back.jpg

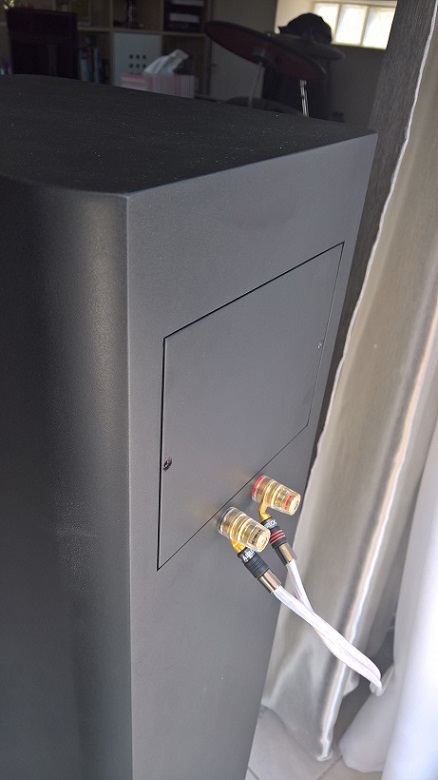

Πίσω από το κάλυμμα που φαίνεται βρίσκεται ο θάλαμος που φιλοξενεί το κύκλωμα διαχωρισμού. Έτσι, αφαιρώντας τις δύο βίδες, έχεις άμεση πρόσβαση σε αυτό, χωρίς να χρειάζεται να βγάλεις μεγάφωνα και μονωτικά.
emp back cross.jpg



Rosinante

Dark Nιάου
Μηνύματα
1.504
Reaction score
5.587
Μ' αρεσει(αν και μαυρο που ειναι βαρετο χρωμα). Ειναι εγγυημενο οτι παιζει πολυ καλυτερα απ' οσο κοστιζει, αφου το ανελαβε ο Πετρος. Και τωρα που μιλαμε για κοστος, ποιο ειναι περιπου για ενα τετοιο ηχειο(με το συμπαθιο παντα!)..:)


PeterMeni

DIY - "Επαγγελματίας"
Moderator
Μηνύματα
9.159
Reaction score
10.326
Μ' αρεσει(αν και μαυρο που ειναι βαρετο χρωμα). Ειναι εγγυημενο οτι παιζει πολυ καλυτερα απ' οσο κοστιζει, αφου το ανελαβε ο Πετρος. Και τωρα που μιλαμε για κοστος, ποιο ειναι περιπου για ενα τετοιο ηχειο(με το συμπαθιο παντα!)..:)
Δεν χρειάζεται κανένα συμπάθιο... :)
Πριν απαντήσω στο ερώτημα σου θεωρώ πως πρέπει να αναφερθούν-διευκρινιστούν κάποια θέματα, που μπορεί να μην είναι άμεσα ορατά, αλλά <<συνοδεύουν>> μια τέτοια κατασκευή.

Αρχικά μιλάμε για ένα μοναδικό, από την άποψη του πλήθους, ζεύγους ηχείων, αφού δημιουργήθηκε από λευκό χαρτί, με συγκεκριμένες διαστάσεις και προδιαγραφές, ακόμα και όριο τιμής.
Το συγκεκριμένο ηχείο δεν κατασκευάστηκε ούτε δέκα, ούτε εκατό φορές αλλά μία και μόνη.
Αυτό σημαίνει πως η σχεδίαση, το τρέξιμο για την κατασκευή της καμπίνας και την συγκέντρωση των υλικών καθώς και ο τρόπος μονταρίσματος, υπολογισμών και άπειρων μετρήσεων και δοκιμών αφορούσε κατά αποκλειστικότητα ένα ζεύγος.
Χωρίς υπερβολή, μόνο για τις καμπίνες, επισκέφτηκα τουλάχιστον έξι φορές το ξυλουργείο με σχέδια και διευκρινήσεις ή κουβαλώντας τα μεγάφωνα και τους σωλήνες.
Βάλε ανάλογο τρέξιμο για την αγορά των μονάδων και των λοιπόν υλικών που μου έλειπαν και βγάλε συμπέρασμα.
Επίσης είναι εντελώς διαφορετικές οι τιμές που παίρνεις από τους επαγγελματίες αν μια παραγγελία αφορά ένα ζεύγος καμπινών για παράδειγμα, από ότι δέκα ή εκατό ζεύγη.
Το αυτό ισχύει για τα υλικά, όπως φαίνεται και από τους καταλόγους των εταιριών.

Το ηχείο αυτό επιπλέον είναι προσεγμένο σε κάθε λεπτομέρεια. Όχι γιατί το κάνω σαν αγγαρεία, αλλά γιατί είναι κάτι που με ευχαριστεί.
Έφαγα πολλές ώρες στην σχεδίαση αλλά και για να καταλήξω πως θα είναι τοποθετημένο το κύκλωμα διαχωρισμού.
Μέτρησα πριν την συναρμολόγηση, μονάδες και υλικά κροσόβερ και τα ταίριαξα με ανοχή μικρότερη του 1%, με αποτέλεσμα τα δύο ηχεία να έχουν εξαιρετικά μικρές διαφορές μεταξύ τους.
Τα υλικά του κυκλώματος διαχωρισμού θα τα συναντήσεις μόνο σε κατασκευές πενταψήφιου κόστους.
Για παράδειγμα, πηνία με 1,6 mm σύρμα για το woofer, προκειμένου να πιάσει υψηλή ευαισθησία ή τον σημαντικότατο πυκνωτή που είναι εν σειρά με το midbass χωρητικότητας 100 μF και είναι τύπου ΜΚΡ.
Η εσωτερική καλωδίωση επίσης δεν είναι οποιοδήποτε ηλεκτρολογικό καλώδιο της σειρά, αλλά Supra.
Το ηχείο επίσης συνοδεύεται από ακίδες και πατάκια της Exelixis.

Για την επιτυχία ή όχι του εγχειρήματος και αν η συνεισφορά των παραπάνω στο ηχητικό αποτέλεσμα είναι η αναμενόμενη, αρμόδιος να μας πει είναι φυσικά ο ιδιοκτήτης και όχι εγώ.
Το κόστος λοιπόν για όλα τα παραπάνω είναι 1500 ευρώ.

Last edited:


argi

"Επαγγελματίας"
Μηνύματα
30.024
Reaction score
6.855
γουσταρω αφανταστα την καμπινα....και ας εχει μεσα και σκουλικια........
οσο για το τι θα παιζει...........το νιωθουν και οι κουφοι.............................
μυρια μπραβο μωρε



PeterMeni

DIY - "Επαγγελματίας"
Moderator
Μηνύματα
9.159
Reaction score
10.326
camp 1.jpg

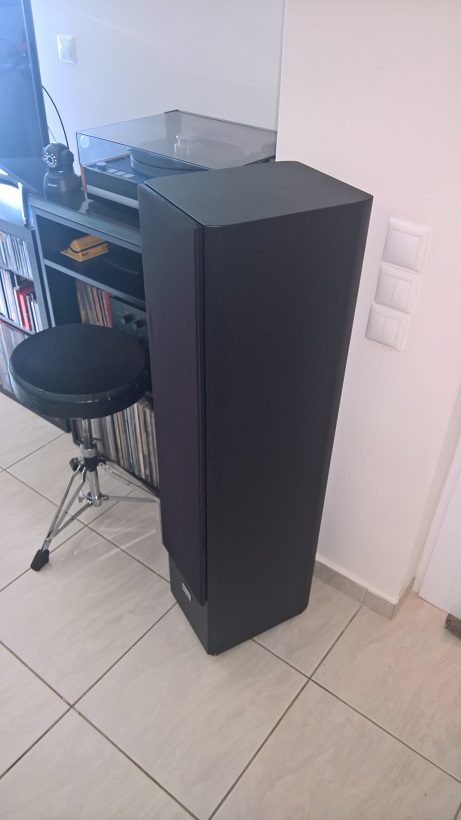

Η καμπίνα είναι κατασκευασμένη από MDF. Τα πλαϊνά και η πλάτη από 2άρι, ενώ η πρόσοψη 3άρι.
Προκειμένου να βγουν καμπυλωτές οι κάθετες γωνίες περάστηκε σε σβούρα.
Η καμπυλότητα είναι η μέγιστη που επιτρέπουν οι διαστάσεις και η ύπαρξη σήτας. Θα μπορούσε δηλαδή να αυξηθεί σε μια μεγαλύτερη πρόσοψη.
Το χώρισμα κάτω από το mid-woofer σε συνδυασμό με ένα διαγώνιο ξύλο, εξασφαλίζει εξαιρετική ακαμψία στο πάνω τμήμα.

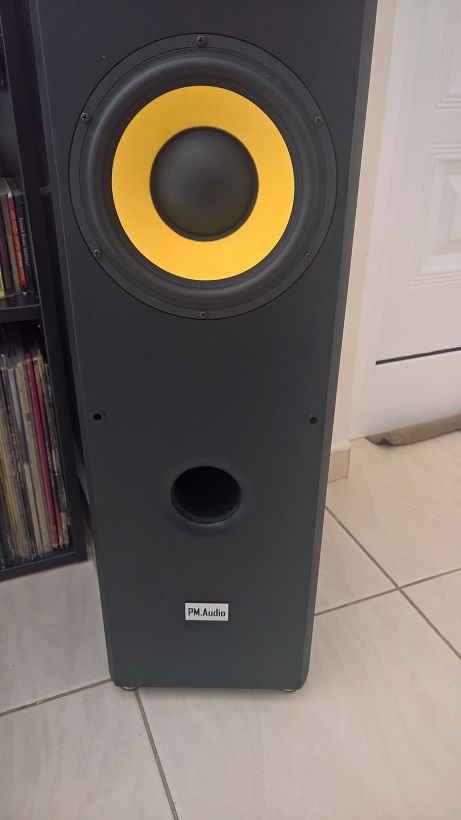

Στο κάτω τμήμα, ανάμεσα στο woofer και τον σωλήνα εκτόνωσης, υπάρχει πλαίσιο για νεύρωση και ενίσχυση.
Τα ξύλα είναι κομμένα φάλτσα, σε γωνία 45 μοιρών, ώστε η επιφάνεια κόλλησης μεταξύ των πλευρών να είναι αυξημένη.
Στην πλάτη κολλήθηκε αποσβεστικό, για ταχύτερη απόσβεση των κραδασμών και το ηχοαπορροφητικό είναι οικολογικός πετροβάμβακας.
Η καμπίνα για το woofer είναι συνολικά 42 λίτρα, ενώ ο συντονισμός του σωλήνα βρίσκεται στους 35 Hz.
camp 2.jpg


Μηνύματα
12.801
Reaction score
5.461
Πολυ καλο,μπραβο.Πες κατι και για την βαφη ομως,γατι μου εχει ξαναερθει η ιδεα να φτιαξω ενα boombox και θελω να ειναι εξωτερικα ετσι ακριβως.






ika

News
Μηνύματα
8.519
Reaction score
7.781
...
Πίσω από το κάλυμμα που φαίνεται βρίσκεται ο θάλαμος που φιλοξενεί το κύκλωμα διαχωρισμού. Έτσι, αφαιρώντας τις δύο βίδες, έχεις άμεση πρόσβαση σε αυτό, χωρίς να χρειάζεται να βγάλεις μεγάφωνα και μονωτικά.
View attachment 124017
Οι μπόρνες γιατί δεν είναι πάνω στο καπάκι?
