Ήμουν σε σκέψη αν θα παρουσιάσω τώρα εν μέση κατασκευής τα main, ηχεία που ετοιμαζω η θα περίμενα για το τέλος. Τελικά αποφάσισα να παρουσιάσω που ειμαι τώρα καθώς και τα στάδια τους εν καιρό. Ποιος ξέρει, αν και έχω κάνει τη μελέτη μου, μπορεί όλο και κάτι να μου έχει ξεφύγει η να πεσει καμια πονηρή
συμβουλή. Οποτε πάμε
Τα ηχεία αυτά σχεδιάστηκαν πριν ενα περίπου χρονο με αποτερω σκοπό να αντικαταστήσουν τα Dali main που εχω. Προσπάθησα να βρω τις ιδανικές λύσεις ποιοτητας, οποτε οι Fusion της Hypex ηταν μανα εξ ουρανού! Για κάθε ηχείο πάρθηκε ένας Fusion 503. Τα woofer ειναι 2x 8 ιντσα Scanspeak Revelator για κάθε ηχείο, midrange τα satori της Sb Acoustics, και tweeter παλι Scanspeak απο τη σειρα Revelator.
Αφού αποφασισα τις μονάδες, άρχισα το σχεδιασμό της καμπίνας. Μεγάλη επιροη πηρα απο εδώ: https://pbnaudio.com/innerchoic-series/

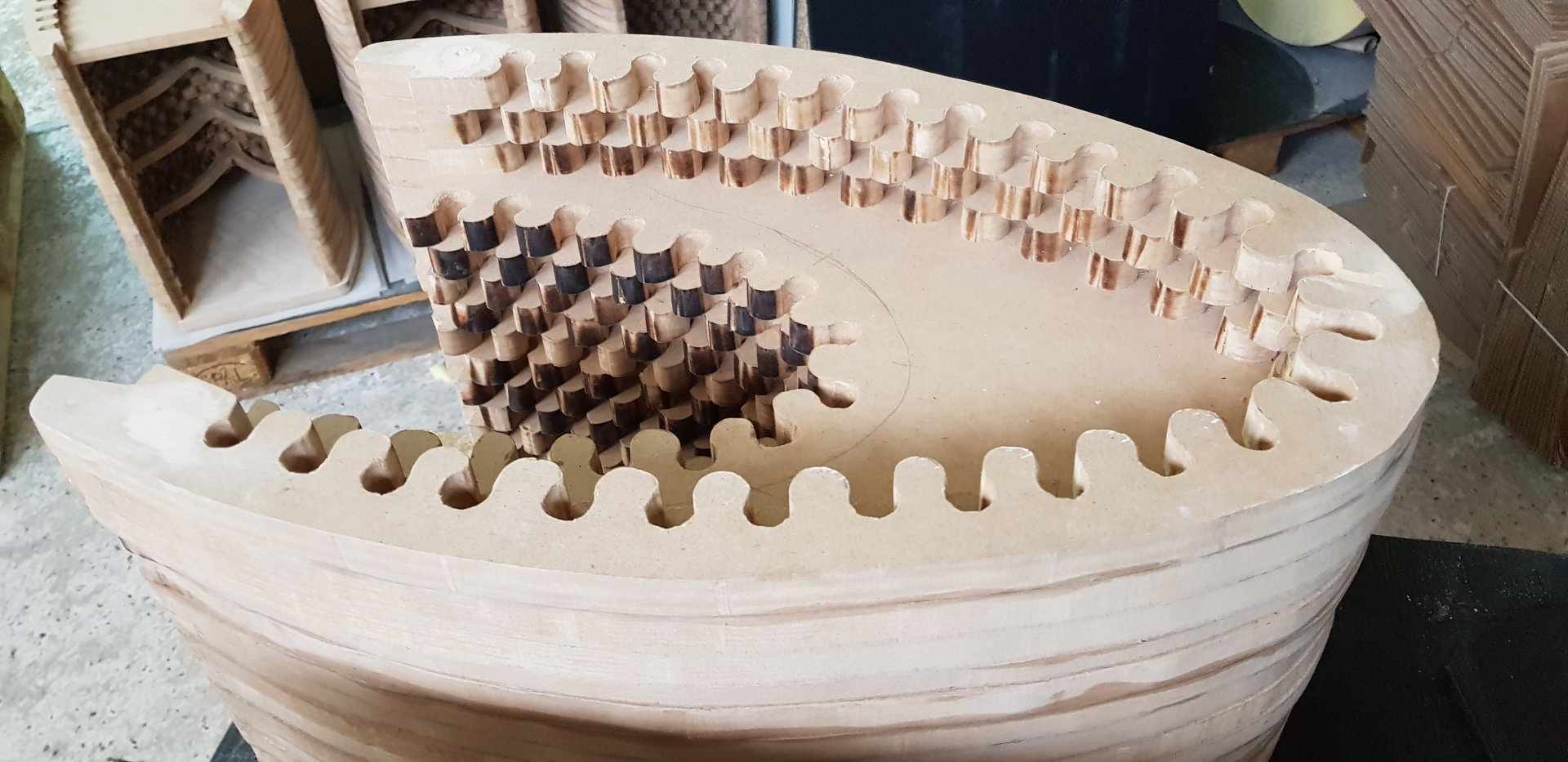

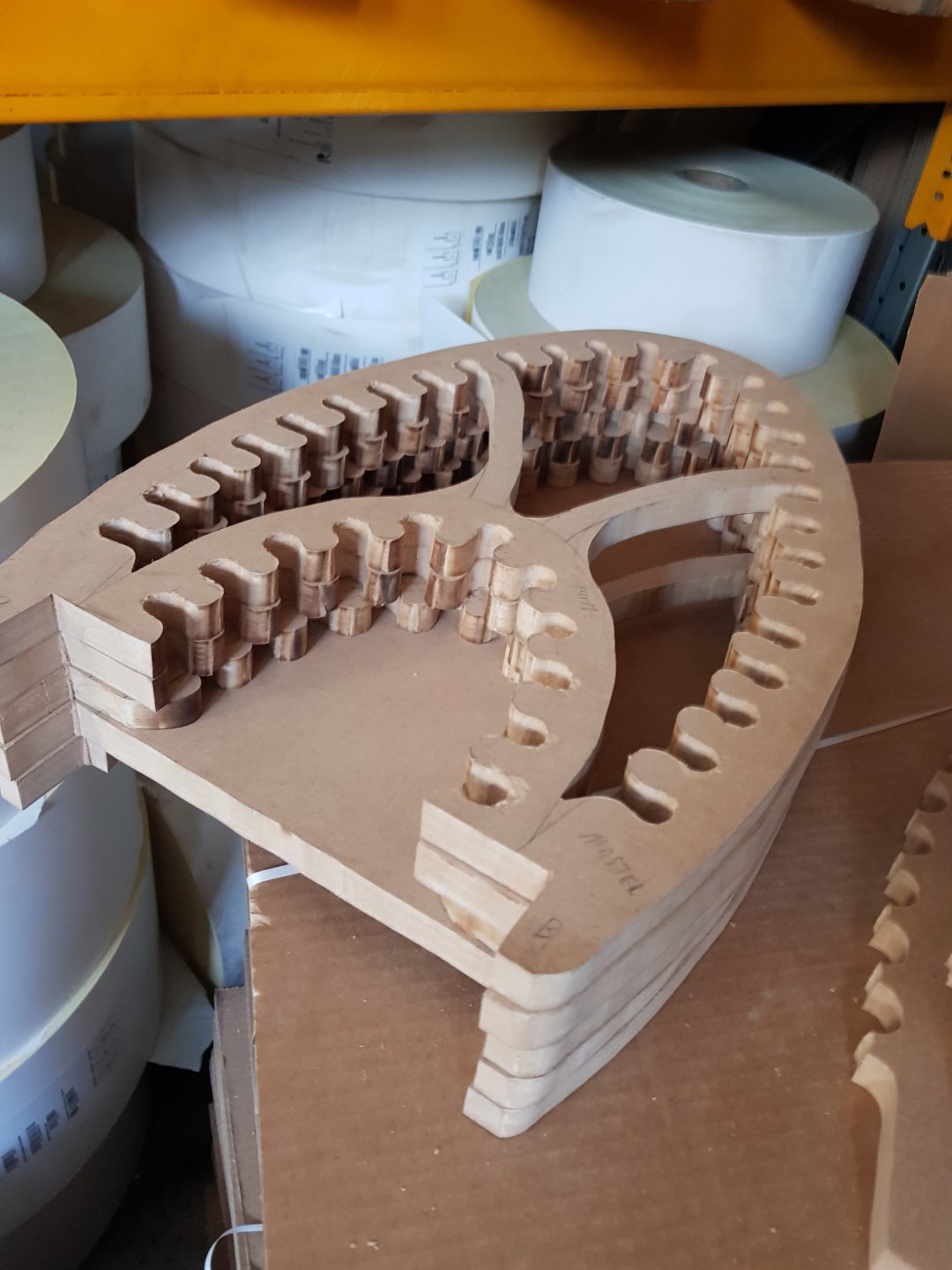

Απο την σειρα Innerchoic. Με σχεδίαση που θυμηζει ανηχωικο θάλαμο. Ρωτώντας σε cnc για τα ξύλα άκουσα νούμερα απο 2000€ κσι πανω, οπότε αποφάσισα να τα κόψω μόνος μου. Θα μου επερνε κάποιο διάστημα αλλά ειναι ωραίο να δημιουργίες κατι απο το μηδέν.

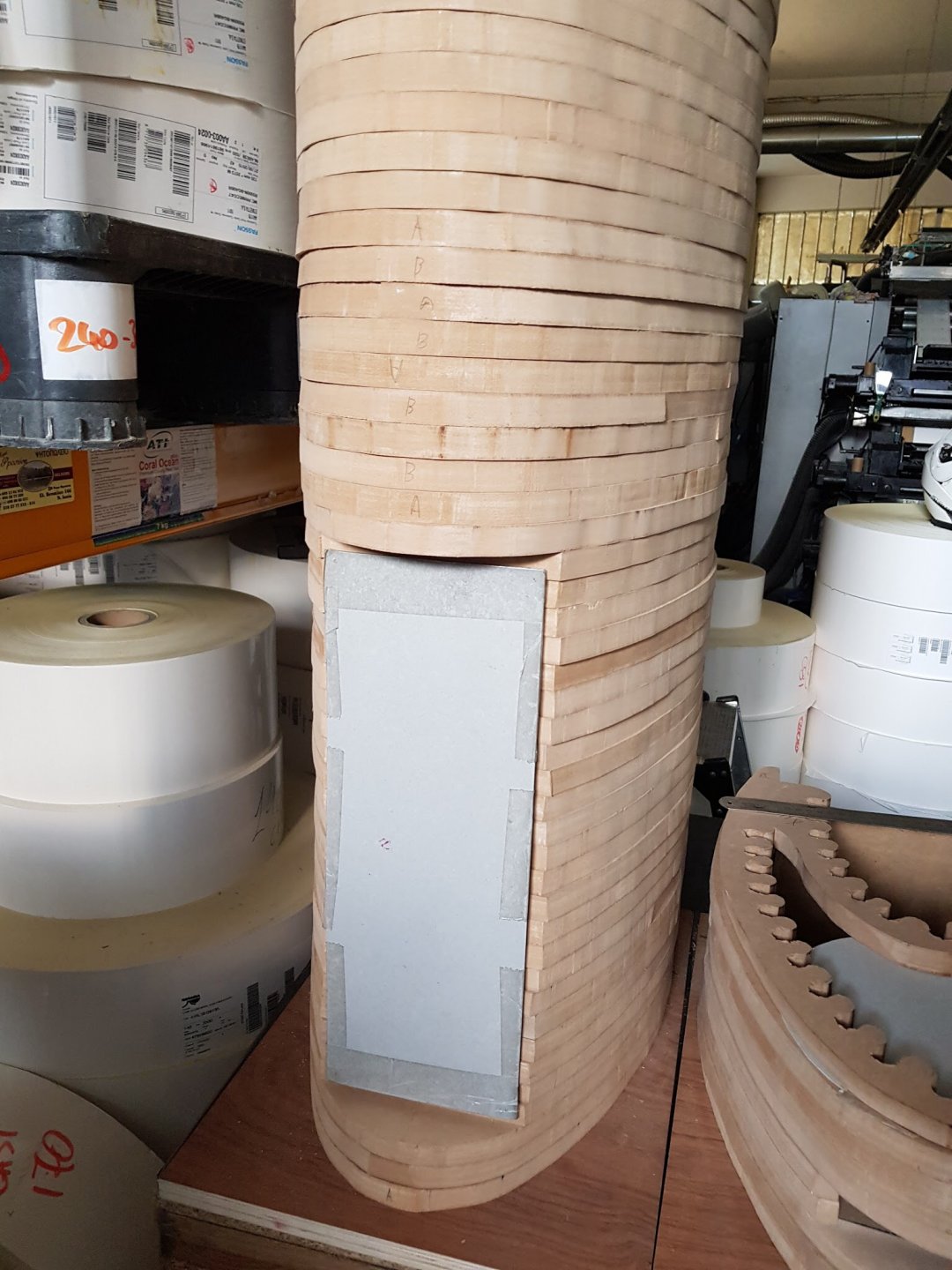

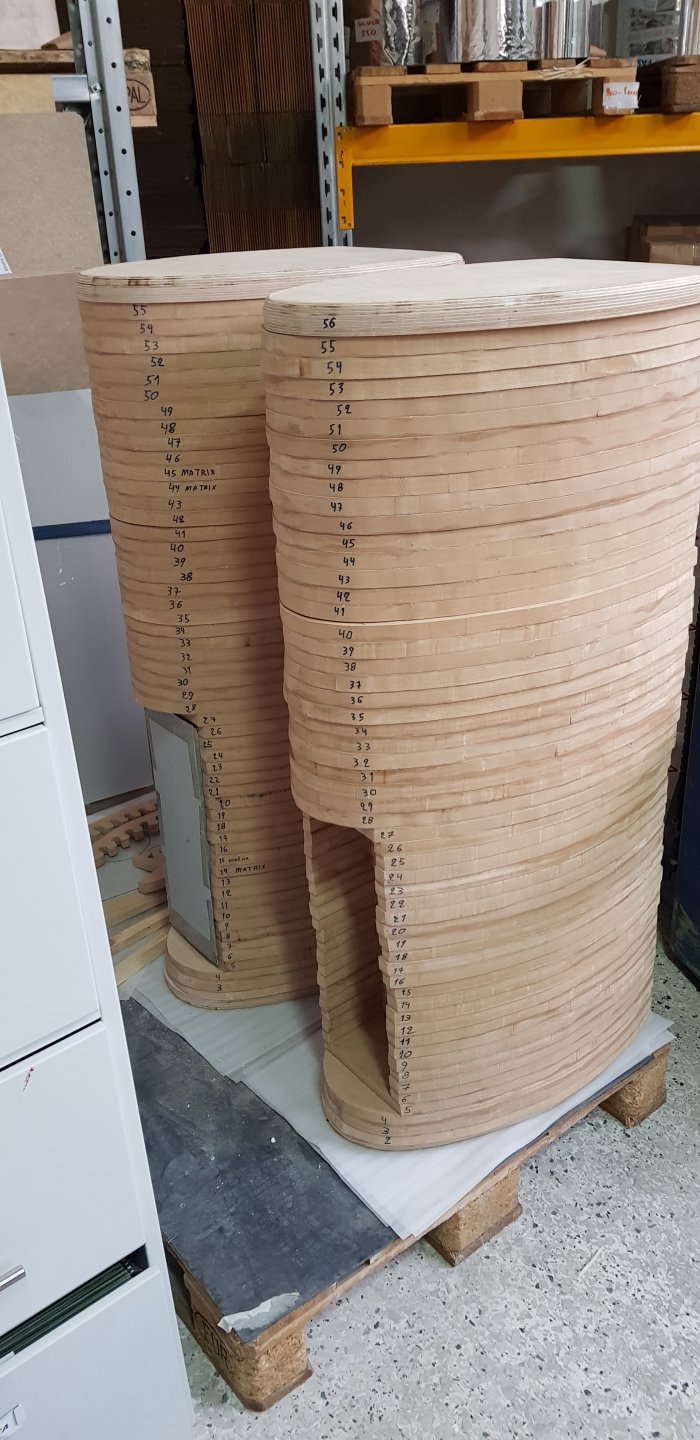

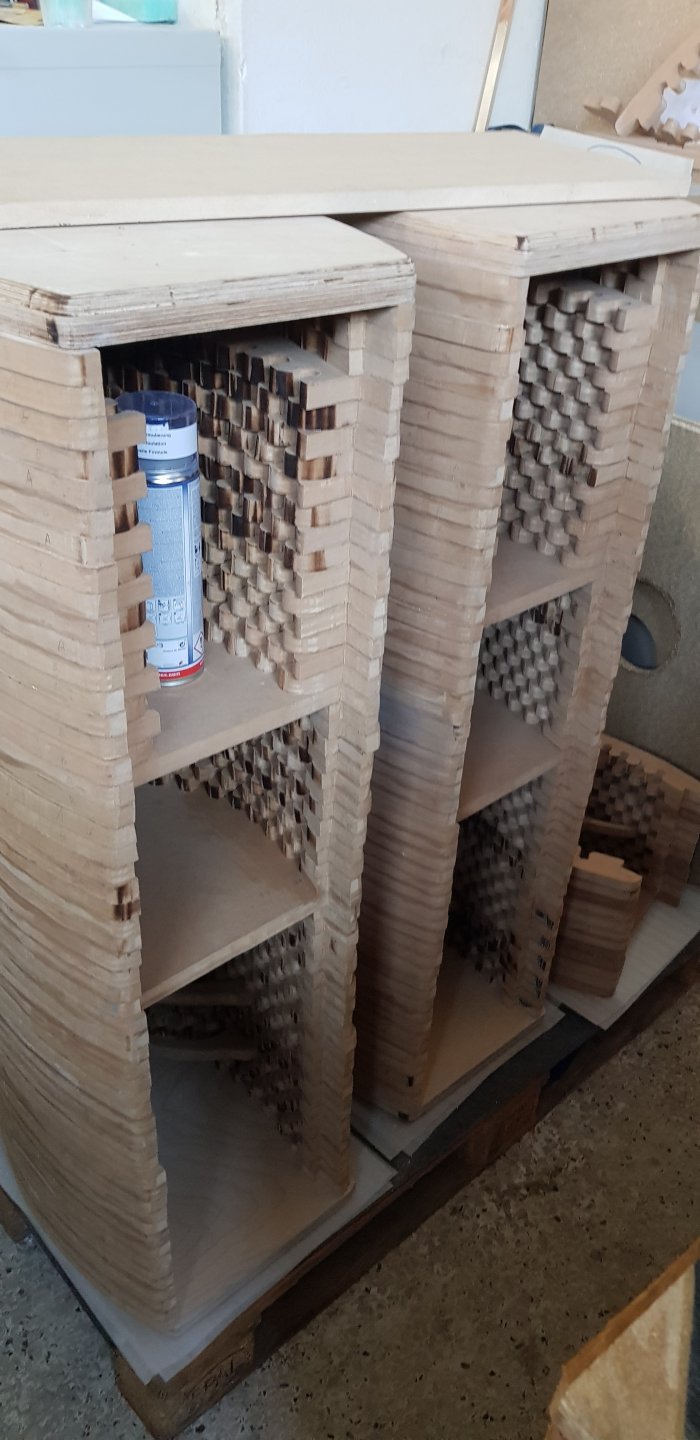

Αυτή τη στιγμη ειμαι επιτέλους μετα απο 7 μηνες σε στάδιο

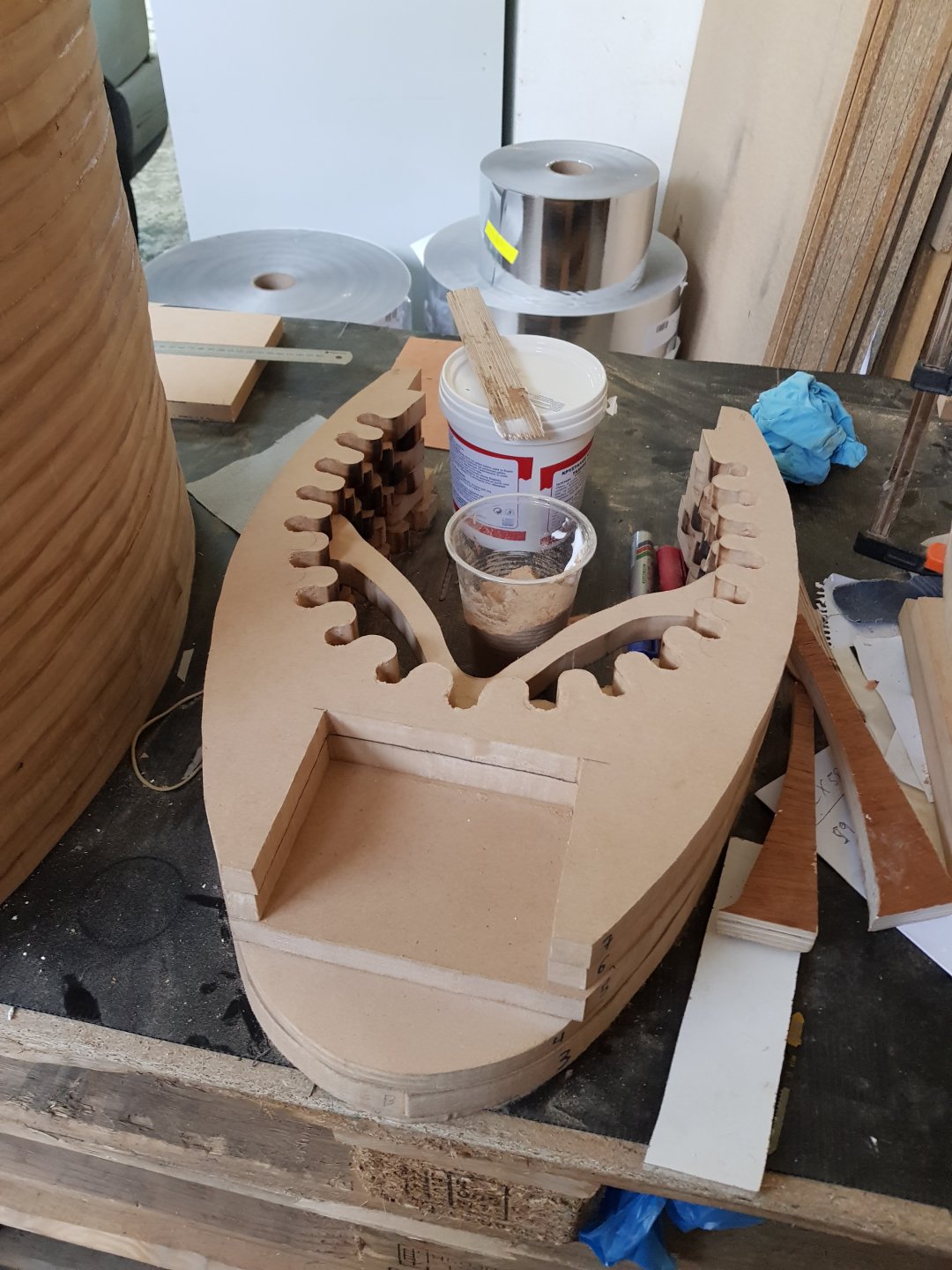

να εχω κολησει όλα τα ξύλα στις θέσεις τους και να περναω στο επόμενο σταδιο. Το σταδιο τρηψιματος και στην συνέχεια στοκαρισματος \ βαψιματος κτλ.

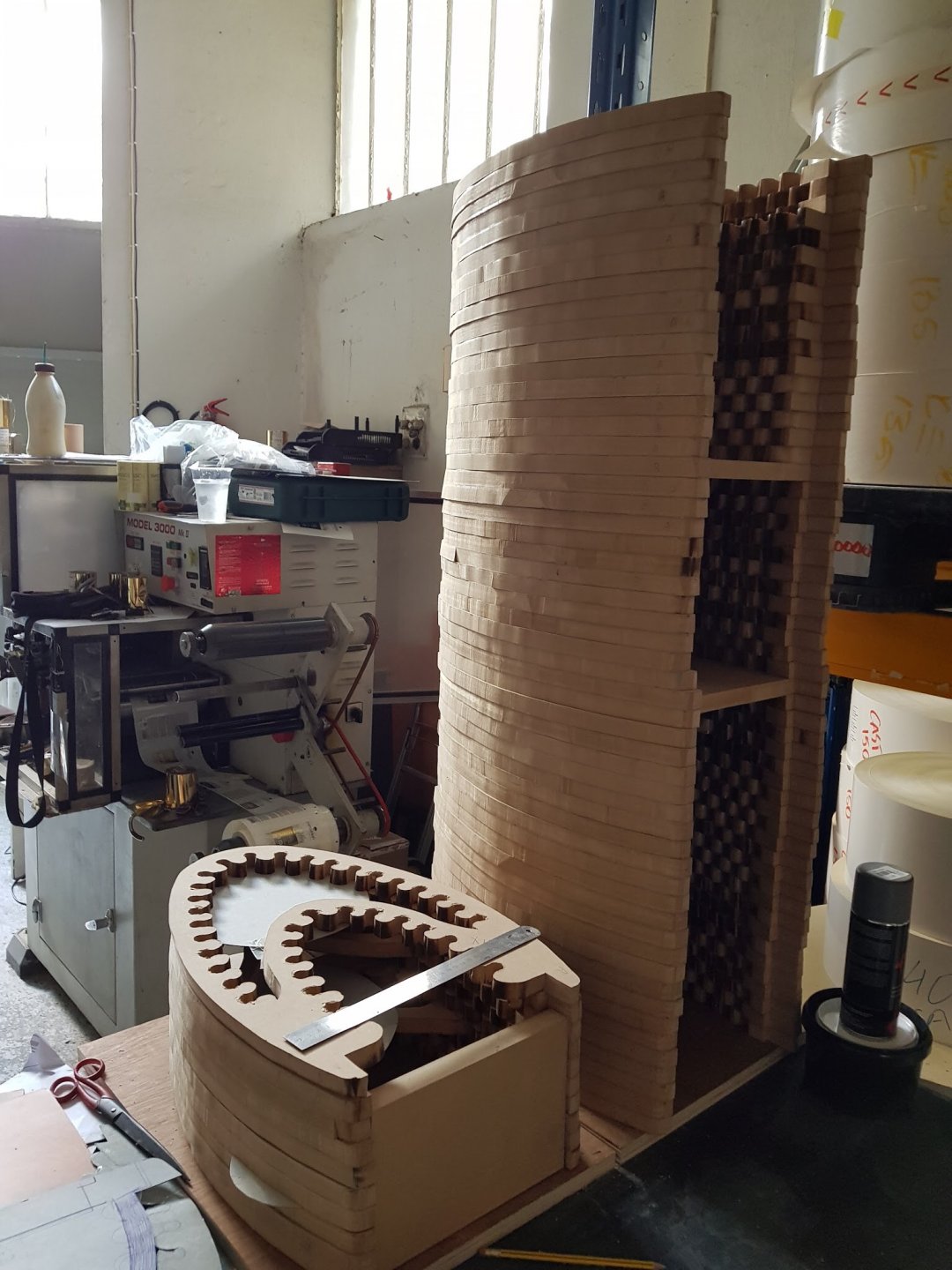

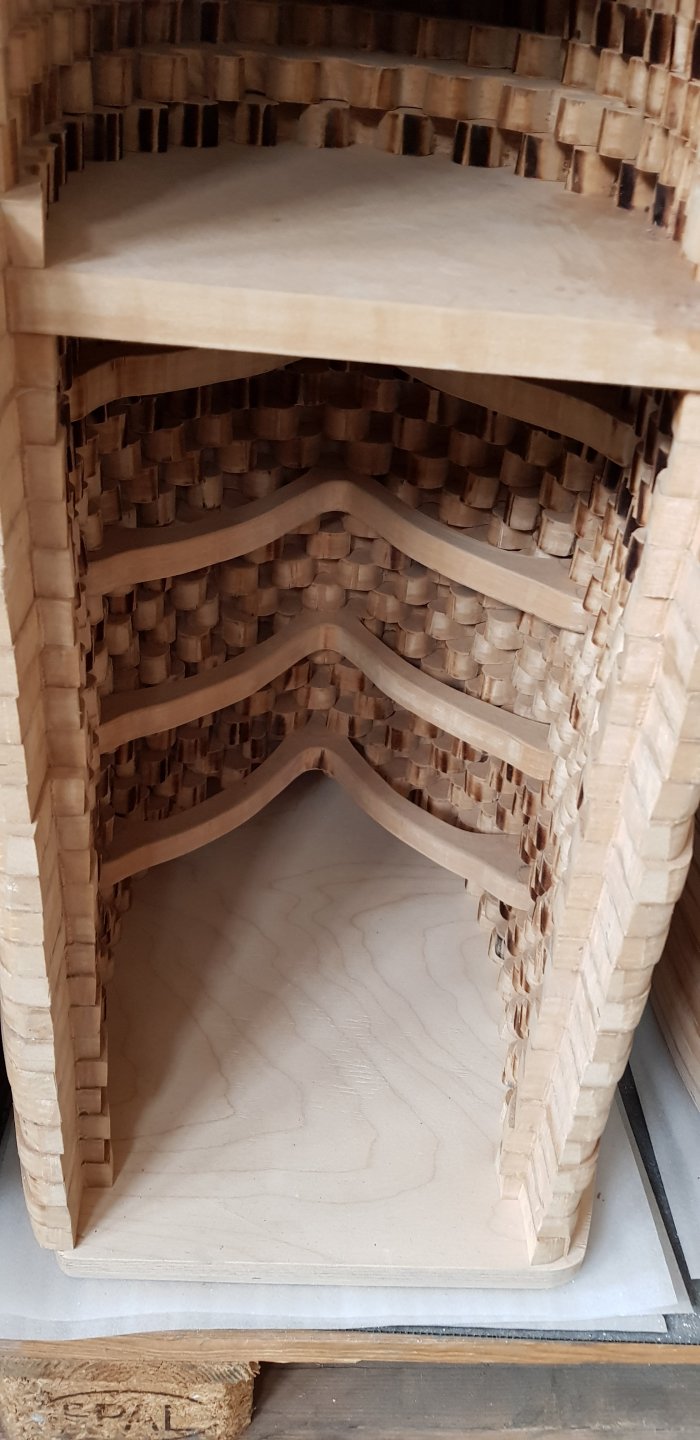

Υψος 106 ποντους. Ακριβως με 2 ποντους αέρα οπου κατεβαίνει το πανί του προβολέα. Οι καμπίνες των woofer ξεχωριστές μεταξύ τους με 31-32 λίτρα έκαστη. Του midrange 14 λίτρα και το qtc στο 0,580 για woofers + mid.
Μονάδες Midrange http://www.sbacoustics.com/index.php/products/midwoofers/satori/6-satori-mw16p-4/
Μονάδες woofers http://loudspeakerfreaks.com/datasheets/scanspeak/22w-8851t00.pdf
Μονάδες tweeters http://loudspeakerfreaks.com/datasheets/scanspeak/D2905_990000.pdf

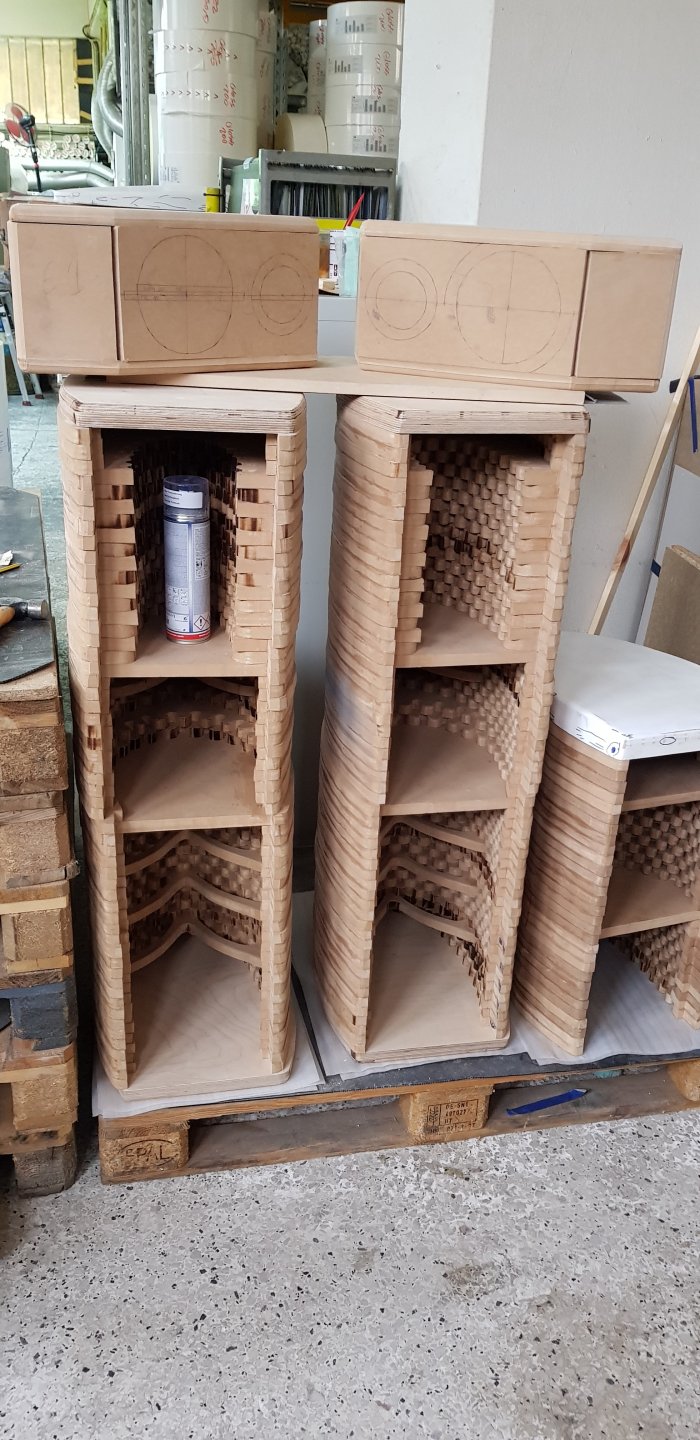

Όλες οι μονάδες έχουν εξαιρετικά σχόλια όπου και αν έψαξα. Η πάνω φωτογραφία είναι με τα 2 main, τα 2 atmos που έχω σε εξέλιξη και δεξιά είναι το κεντρικό το οποίο και θα έχει τις μονάδες από τα Dali. Επίσης 2 8ιντσα, mids και tweeter scanspeak. Το κεντρικό λόγο υψηλότερου cross θα παίξει με Fusion 253 και ακόμα είναι σε εξέλιξη η καμπίνα του.
Ότι απορία καλοδεχούμενη
συμβουλή. Οποτε πάμε Τα ηχεία αυτά σχεδιάστηκαν πριν ενα περίπου χρονο με αποτερω σκοπό να αντικαταστήσουν τα Dali main που εχω. Προσπάθησα να βρω τις ιδανικές λύσεις ποιοτητας, οποτε οι Fusion της Hypex ηταν μανα εξ ουρανού! Για κάθε ηχείο πάρθηκε ένας Fusion 503. Τα woofer ειναι 2x 8 ιντσα Scanspeak Revelator για κάθε ηχείο, midrange τα satori της Sb Acoustics, και tweeter παλι Scanspeak απο τη σειρα Revelator.
Αφού αποφασισα τις μονάδες, άρχισα το σχεδιασμό της καμπίνας. Μεγάλη επιροη πηρα απο εδώ: https://pbnaudio.com/innerchoic-series/
Απο την σειρα Innerchoic. Με σχεδίαση που θυμηζει ανηχωικο θάλαμο. Ρωτώντας σε cnc για τα ξύλα άκουσα νούμερα απο 2000€ κσι πανω, οπότε αποφάσισα να τα κόψω μόνος μου. Θα μου επερνε κάποιο διάστημα αλλά ειναι ωραίο να δημιουργίες κατι απο το μηδέν.
Αυτή τη στιγμη ειμαι επιτέλους μετα απο 7 μηνες σε στάδιο
να εχω κολησει όλα τα ξύλα στις θέσεις τους και να περναω στο επόμενο σταδιο. Το σταδιο τρηψιματος και στην συνέχεια στοκαρισματος \ βαψιματος κτλ.Υψος 106 ποντους. Ακριβως με 2 ποντους αέρα οπου κατεβαίνει το πανί του προβολέα. Οι καμπίνες των woofer ξεχωριστές μεταξύ τους με 31-32 λίτρα έκαστη. Του midrange 14 λίτρα και το qtc στο 0,580 για woofers + mid.
Μονάδες Midrange http://www.sbacoustics.com/index.php/products/midwoofers/satori/6-satori-mw16p-4/
Μονάδες woofers http://loudspeakerfreaks.com/datasheets/scanspeak/22w-8851t00.pdf
Μονάδες tweeters http://loudspeakerfreaks.com/datasheets/scanspeak/D2905_990000.pdf
Όλες οι μονάδες έχουν εξαιρετικά σχόλια όπου και αν έψαξα. Η πάνω φωτογραφία είναι με τα 2 main, τα 2 atmos που έχω σε εξέλιξη και δεξιά είναι το κεντρικό το οποίο και θα έχει τις μονάδες από τα Dali. Επίσης 2 8ιντσα, mids και tweeter scanspeak. Το κεντρικό λόγο υψηλότερου cross θα παίξει με Fusion 253 και ακόμα είναι σε εξέλιξη η καμπίνα του.
Ότι απορία καλοδεχούμενη
Last edited:
πολύ ενδιαφέρον φαίνεται το ολο πρότζεκτ !!
Τι έκανε ο άνθρωπος !!!!!
(Δίκιο έχει!)
) ενώ στο tweeter είμαι ανάμεσα στους 2400 με 3000 κύκλους. Σίγουρα όταν έλθει εκείνη η ώρα θα γίνουν οι μετρήσεις τους και θα παίξουν φυσικά το ρόλο τους.

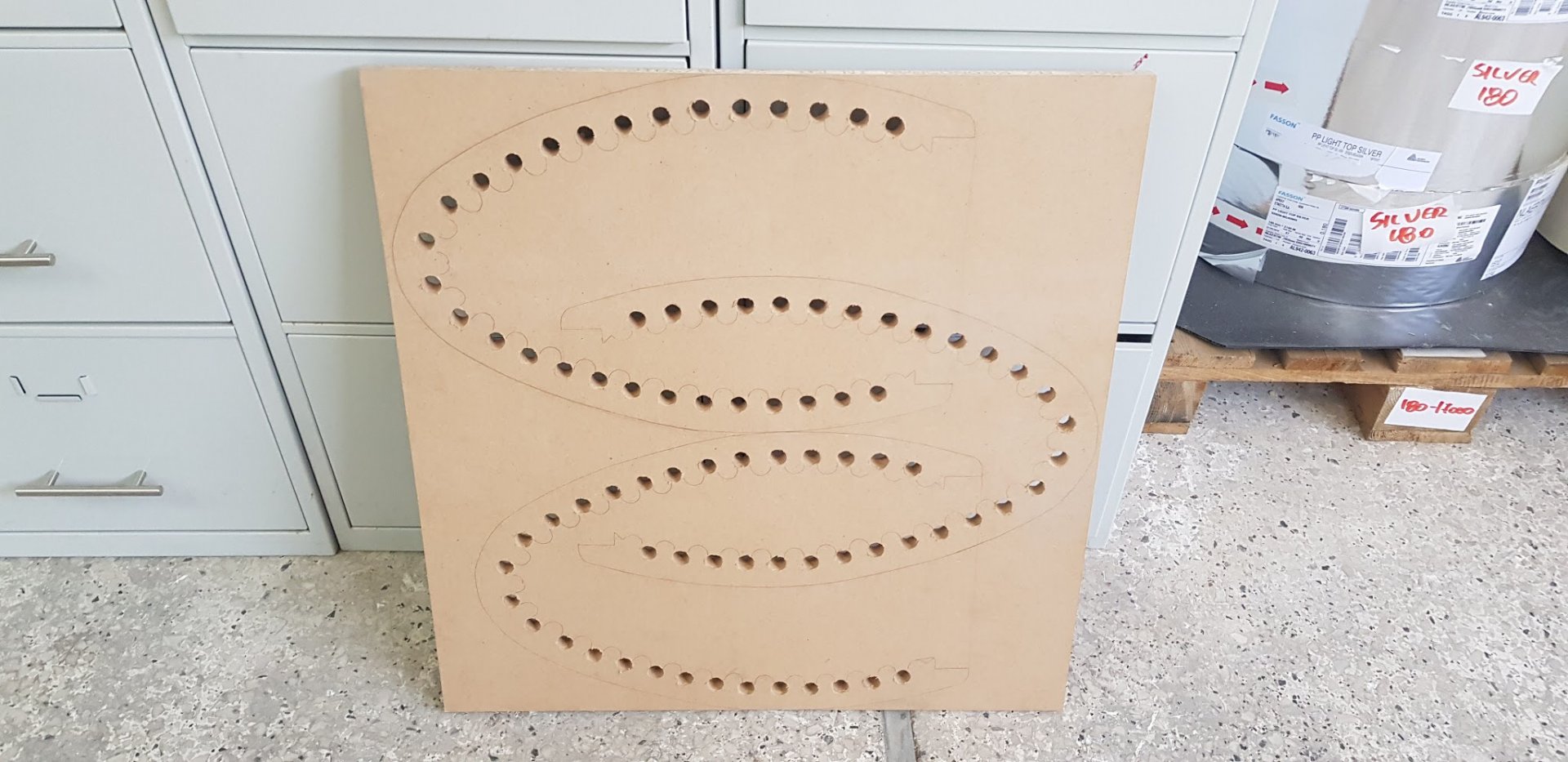

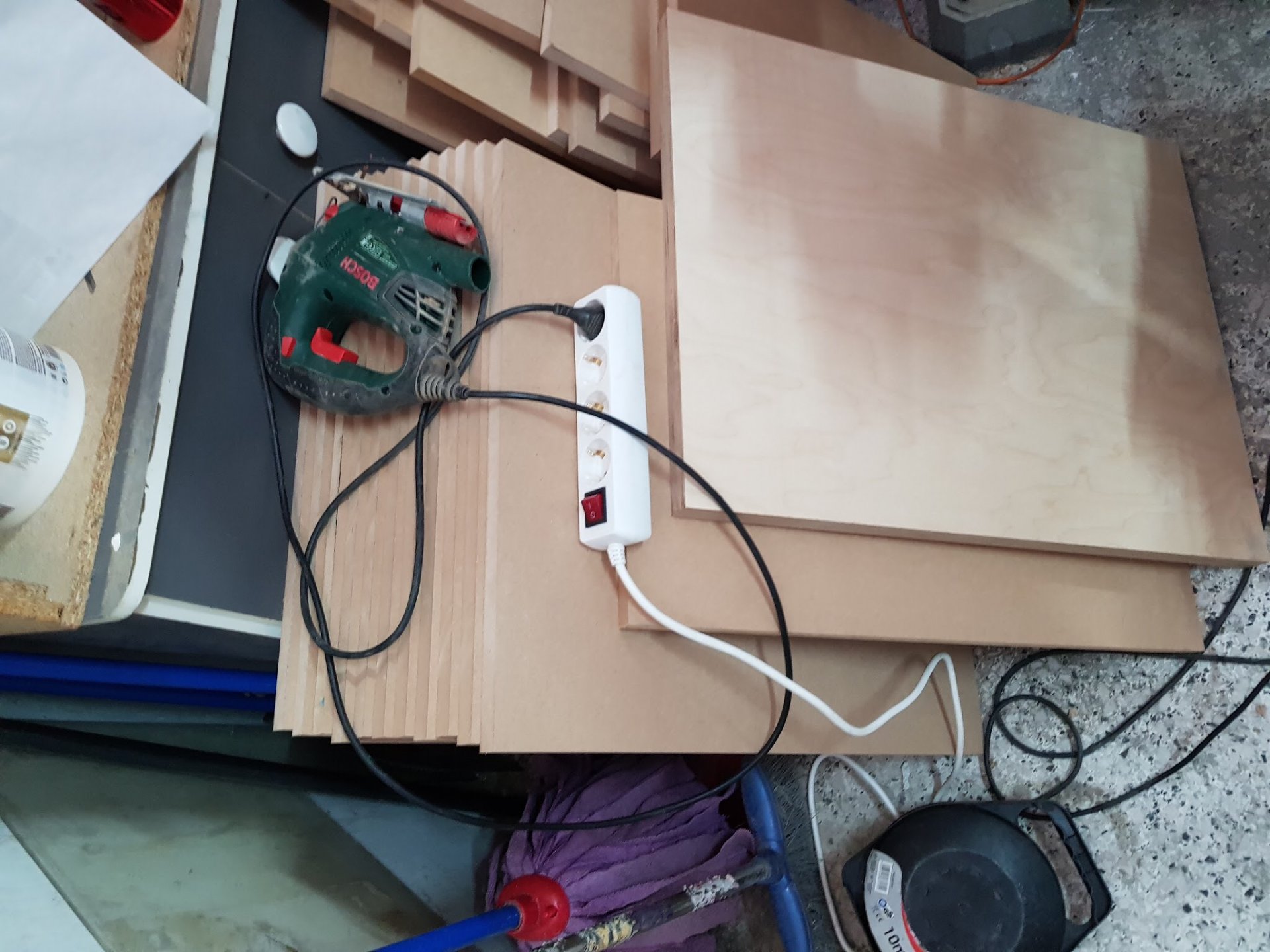

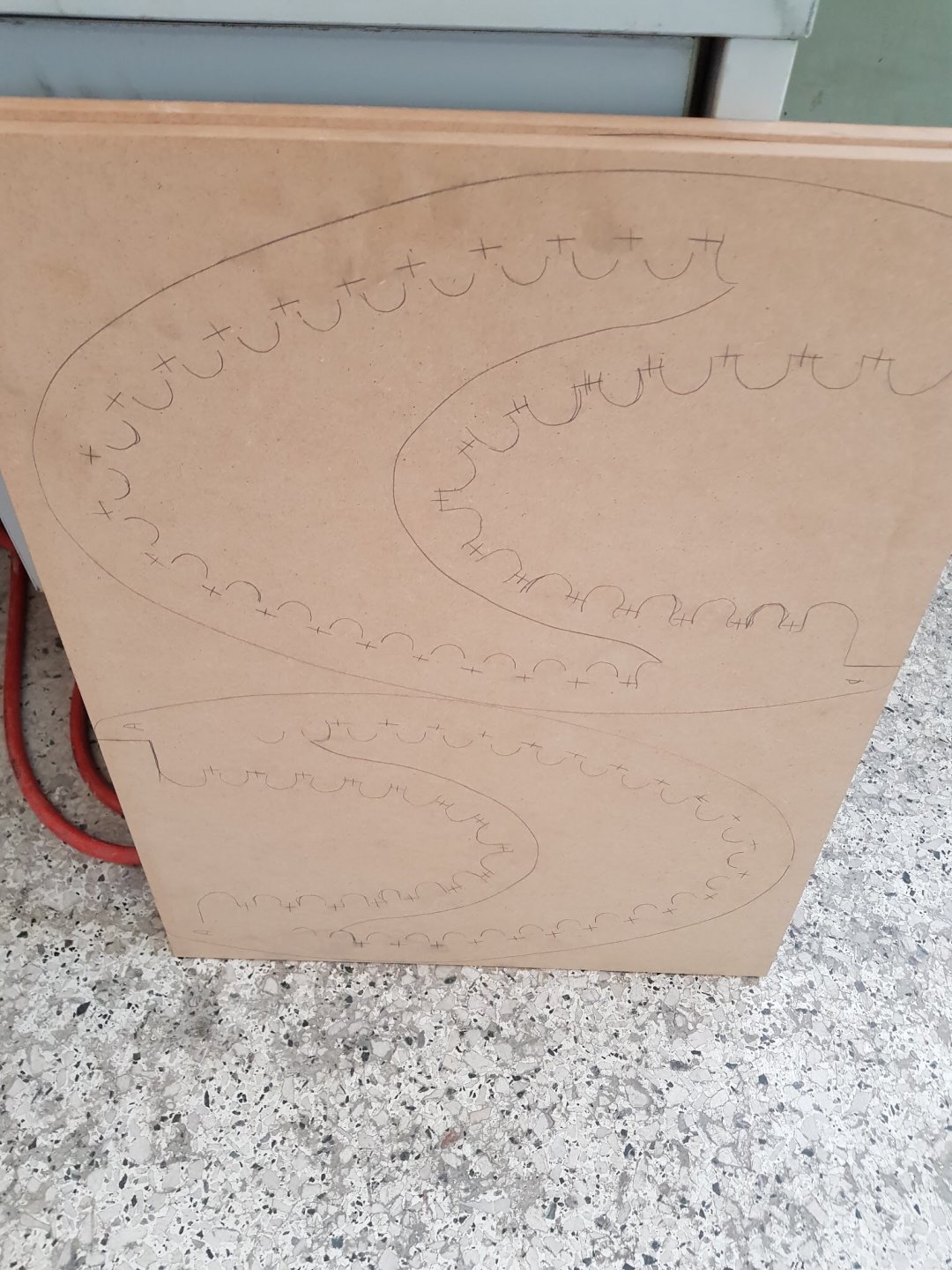

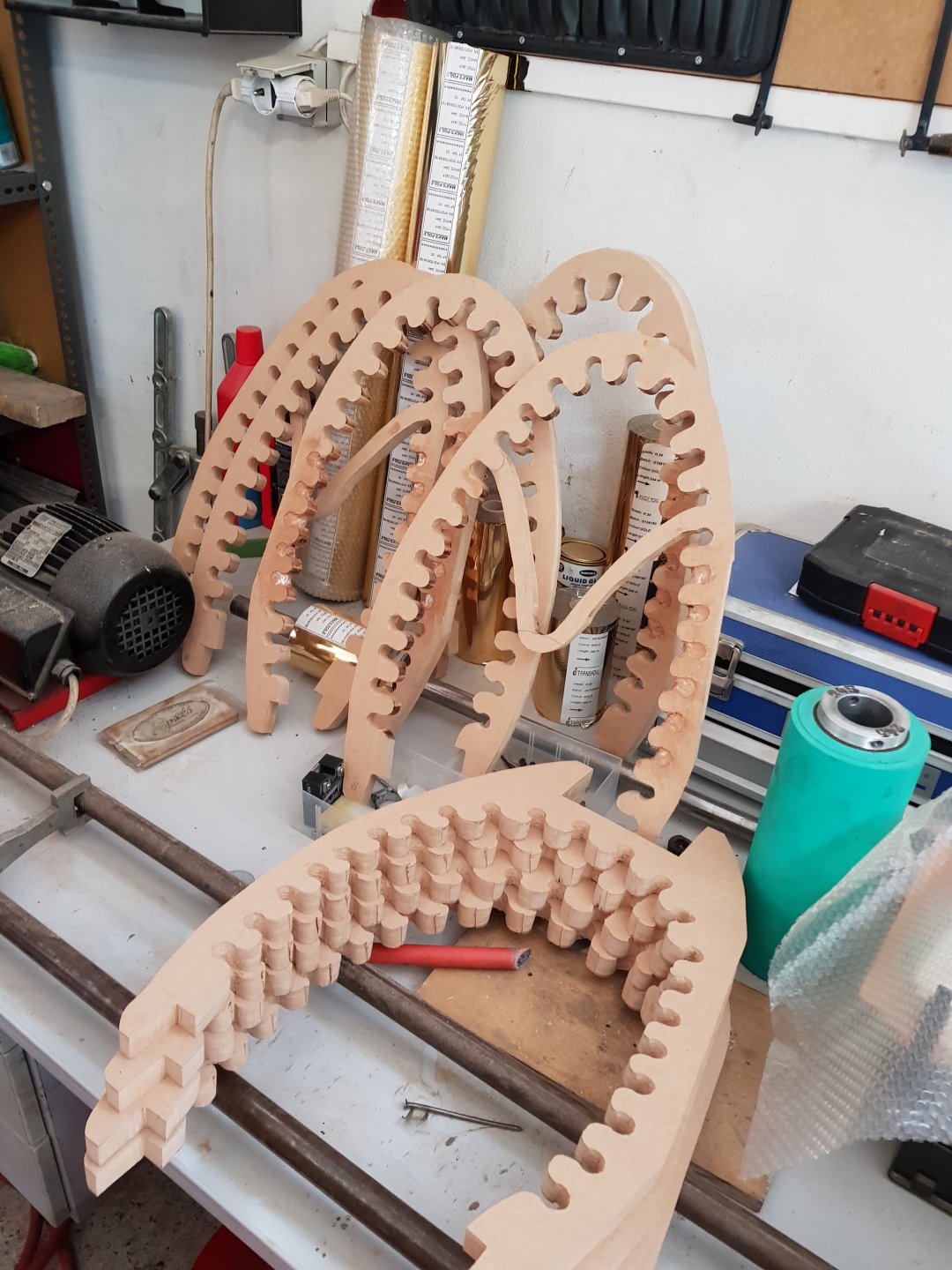

! Τα στάδια ήταν τρία για κάθε κομμάτι. Σχεδιασμός, τρύπημα με τριπανι στις εσωτερικές καμπύλες εκεί που είχα σημαδέψει, και μετά κόψιμο εσωτερικά και εξωτερικά με τη σεγα. Η αλήθεια είναι ότι με ταλαιπώρησε καπως η σχεδίαση τόσων πολλών διαφορετικών κομματιών, αλλά αν πας βήμα βήμα και μετράς έχοντας ένα πατρόν σε φυσικό μέγεθος, κάνει θαύματα!
