DIY ενεργό σύστημα

dapost

Rehdeko & Harbeth lover "Επαγγελματίας"
Μηνύματα
3.454
Reaction score
7.360
Το τime alignment υποτίθεται ότι εχει ερθει "μηχανικα" , αφου το τουητερ είναι πο μπροστα από το γουφερ και το μεσαιο πιο μπροστα από το τουητερ.

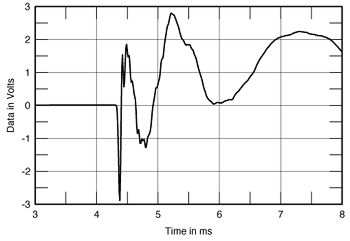

Δεν ξέρω αν διαφοροποιείται η σχεδίαση στα διάφορα μοντέλα της avantgarde αλλά σε αυτό εδώ δεν υπαρχει χρ. ευθυγράμμιση:

http://www.stereophile.com/floorloudspeakers/287/index.html




Εξαίρεση αποτελεί το zero 1 pro από ότι διαβάζω εδώ:

http://www.theabsolutesound.com/articles/avantgarde-acoustic-zero-1-pro-loudspeaker/

(Ελπίζω να το έχουν στην έκθεση φέτος!)

Last edited:

platon

"Επαγγελματίας"
Μηνύματα
1.992
Reaction score
1.040
Σωστα.......γι' αυτό εγραψα "υποτίθεται" ...........φανταζομαι όμως ότι είναι κοινο πρόβλημα των ηχειων κορνας
αφου οι μοναδες, αναγκαστικα, απεχουν πολύ μεταξυ τους.
Αν ακουσει καποιος το Zero 1 ας γραψει εντυπώσεις.


zakman35

Επαγγελματίας
Μηνύματα
1.985
Reaction score
4.006
Eχω την εντυπωση ότι τα FIR είναι γενικα καλυτερα από τα IIR, ή κανω λαθος?

Θεωρητικά τα FIR υπερτερούν μιας και δεν αλλοιώνουν την φάση, αλλά μειονεκτούν στο ότι:
  • ισχύουν μόνο για την θέση του μικροφώνου που έγινε η μέτρηση.
  • πάσχουν από Pre-Echo, ή αλλιώς Pre-ringing (εξαρτάται κυρίως από το software).


Μηνύματα
88
Reaction score
48
Μραβο ρε Χαρη,πολυ ωραια ολα!!!
Να σαι παντα καλα και να χαιρεσε τις κατασκευες σου!
Τα εχεις προσεξει ολα!
Θελω κερασμα καφεδακι να ακουσω...


VLASSIS-S

Sιγμοειδής Νέμεσις
Μηνύματα
7.532
Reaction score
12.208
Χαρη συγχαρητηρια, full diy συστημα δεν βλεπουμε καθε ημερα, Ο συνδυασμος γνωσεων - θεωριας και πραξης προσωπικα με εχει εντυπωσιασει.


haris1308

Грязный Харис Στιχουργός
Μηνύματα
15.268
Reaction score
27.676

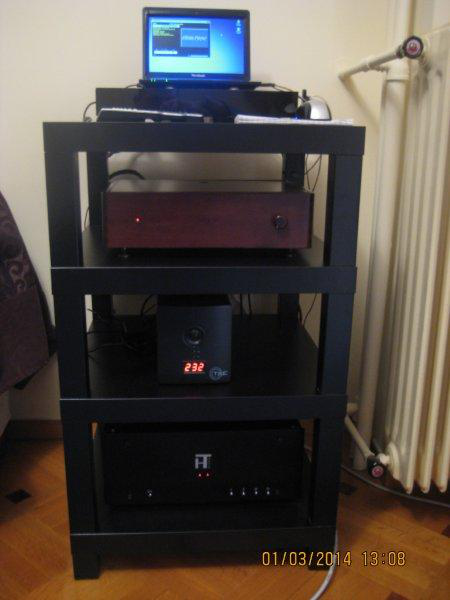

Το rack.
Δυστυχώς δεν έχω φωτογραφίες από την κατασκευή του rack, αλλά θα προσπαθήσω να το περιγράψω.

Το rack φτιάχτηκε χρησιμοποιώντας τα τραπεζάκια της IKEA που λέγονται Lack (4 τον αριθμό).

Τα πόδια τους κόπηκαν στο επιθυμητό ύψος. Τα πόδια εσωτερικά είναι κούφια με εσωτερική περίμετρο 45x45mm (ο λόγος που το επέλεξα).

Αγόρασα καδρόνι (45x45mm) και άμμο, γέμισα τα πόδια με άμμο και τα τάπωσα με το καδρόνι.

το αποτέλεσμα ήταν αυτό.

View attachment 41633


Τα τραπεζάκια ενώθηκαν μεταξύ τους με bluetack, σαν ένα ακόμα στρώμα απορρόφησης.

Οι μετρήσεις έδειξαν, λίγους κραδασμούς μόνο στο πρώτο ράφι του rack. Στα υπόλοιπα ράφια η ένδειξη ήταν μηδενική.

Οι μετρήσεις έγιναν με το vibration meter του κινητού μου.
Το ηχείο βρισκόταν σε απόσταση 40cm περίπου από το rack και έπαιζε μουσική σε ένταση 75 db περίπου.
Το πάτωμα είναι ξύλινο.

Το συνιστώ ανεπιφύλακτα σε όποιον θέλει ένα φθηνό και εύκολο στην κατασκευή rack.


Aν δεν το ανέφερες δε θα μπορούσα καν να φανταστώ πως αυτό το ρακ κατασκευάστηκε από 4 τραπεζάκια αξίας 5 ευρώ το καθένα ,ελάχιστα επιπλέον υλικά,λίγη προσωπική εργασία και πολύ -πολύ έμπνευση!
Μπράβο!


zakman35

Επαγγελματίας
Μηνύματα
1.985
Reaction score
4.006
Μραβο ρε Χαρη,πολυ ωραια ολα!!!
Να σαι παντα καλα και να χαιρεσε τις κατασκευες σου!
Τα εχεις προσεξει ολα!
Θελω κερασμα καφεδακι να ακουσω...
Ευχαρίστως Βαγγέλη θα κανονίσουμε ακρόαση.........χρωστάς και εσύ όμως μια ακρόαση με τις καινούργιες ηχειάρες σου.


zakman35

Επαγγελματίας
Μηνύματα
1.985
Reaction score
4.006
Χαρη συγχαρητηρια, full diy συστημα δεν βλεπουμε καθε ημερα, Ο συνδυασμος γνωσεων - θεωριας και πραξης προσωπικα με εχει εντυπωσιασει.
Ευχαριστώ πολύ Βλάσση για τα καλά σου λόγια, αλλά και για την συμβολή σου στην εξέλιξη αυτού του συστήματος, τόσο με μια συμβουλή που μου είχες δώσει, όσο και για τα diffusers.


zakman35

Επαγγελματίας
Μηνύματα
1.985
Reaction score
4.006


Aν δεν το ανέφερες δε θα μπορούσα καν να φανταστώ πως αυτό το ρακ κατασκευάστηκε από 4 τραπεζάκια αξίας 5 ευρώ το καθένα ,ελάχιστα επιπλέον υλικά,λίγη προσωπική εργασία και πολύ -πολύ έμπνευση!
Μπράβο!
Η αρχική ιδέα με τα τραπεζάκια Lack δεν είναι δική μου, αυτό που πρόσθεσα εγώ ήταν η απορρόφηση με άμμο στα πόδια.

Το συνολικό κόστος μαζί με τα ξύλα και την άμμο ήταν γύρω στα 35 €



zakman35

Επαγγελματίας
Μηνύματα
1.985
Reaction score
4.006
Τα ηχεία αυτά τα πείρα πριν 3,5 χρόνια προκειμένου να αντικαταστήσουν "προσωρινά" τα Pluto και ένα ζευγάρι ηχεία βάσεις που είχα τότε (Focal Electra 906).

Ο λόγος ήταν ένα ατύχημα που είχε η κόρη μου με τα Pluto (ευτυχώς αναίμακτο), ενώ ένα δεύτερο ατύχημα με τα Focal απετράπη στο παρά-πέντε.

Αποφάσισα πως ήθελα ένα ηχείο δαπέδου το οποίο αφενός μεν λόγο βάρους θα ήταν δύσκολο να το ρήξη κάτω η μικρή, ενώ δεν θα με ένοιαζε αν αποφάσιζε να το ζωγραφίσει με τους μαρκαδόρους της. Παράλληλα ήθελα το ηχείο να έχει ποιοτικές μονάδες και δυνατότητα δυ-ενίσχυσης, δηλαδή 4 μπόρνες.

Η Αθηνά πληρούσε αυτές τις προδιαγραφές μιας και φοράει τις καλύτερες μονάδες που παρήγαγε η Seas την εποχή εκείνη, μια εταιρεία που θεωρώ πως έχει το καλύτερο Value for Money.

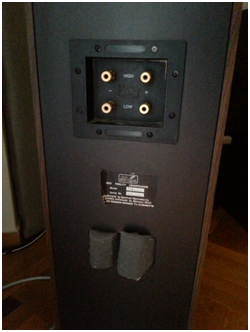

Επιπλέον το ηχείο ήταν έτοιμο για δυ-ενίσχυση, δηλαδή είχε 4 μπόρνες, ενώ το σημαντικότερο όλων ήταν ότι στο κάτω μέρος της καμπίνας υπάρχει ένα κενό που μπορεί να γεμίσει με άμμο (περίπου 5 κιλά) για να ρυθμίσει ο χρήστης το μπάσο του ηχείου.



zakman35

Επαγγελματίας
Μηνύματα
1.985
Reaction score
4.006

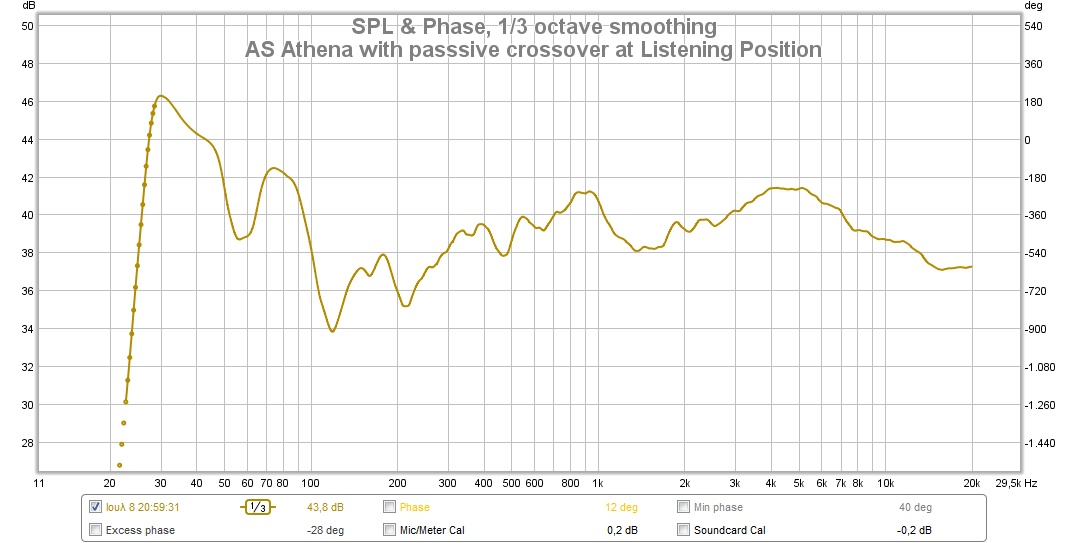

Τα ηχεία αρχικά πέρασαν από ακρόαση και μέτρηση και μετά τους έγιναν οι απαραίτητες αλλαγές.

Αφαιρέθηκαν τα παθητικά cross.

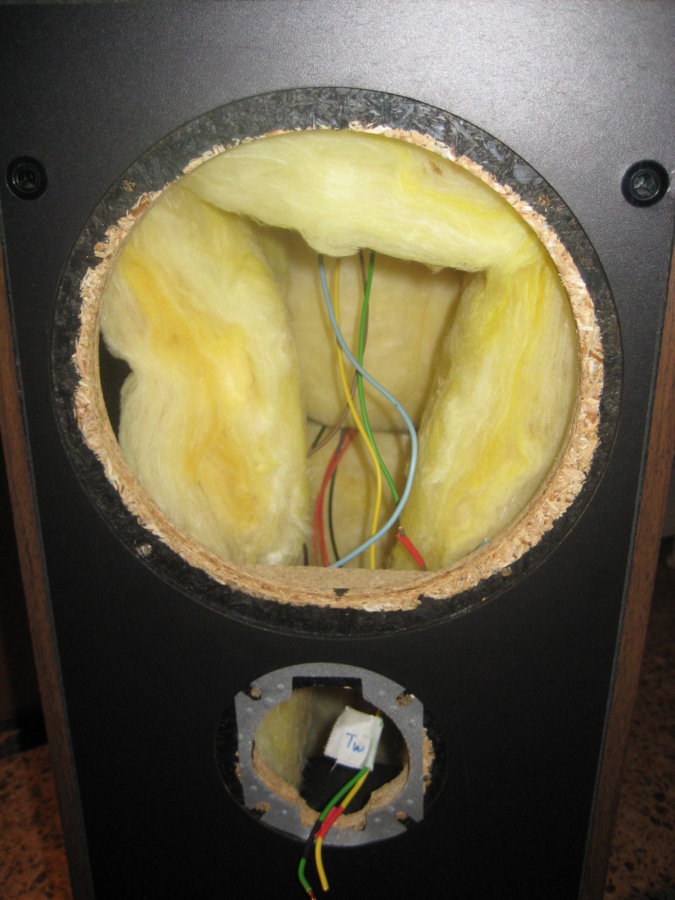

Αντικαταστάθηκε ο υαλοβάμβακας, με ακρυλική βάτα και ρικοφόν.
Αντικαταστάθηκαν η εσωτερική καλωδίωση (ηλεκτρολογικού τύπου) με καλώδιο ηχείων.
Επισκευάστηκαν τα προστατευτικά καλήματα των μεγαφώνων.

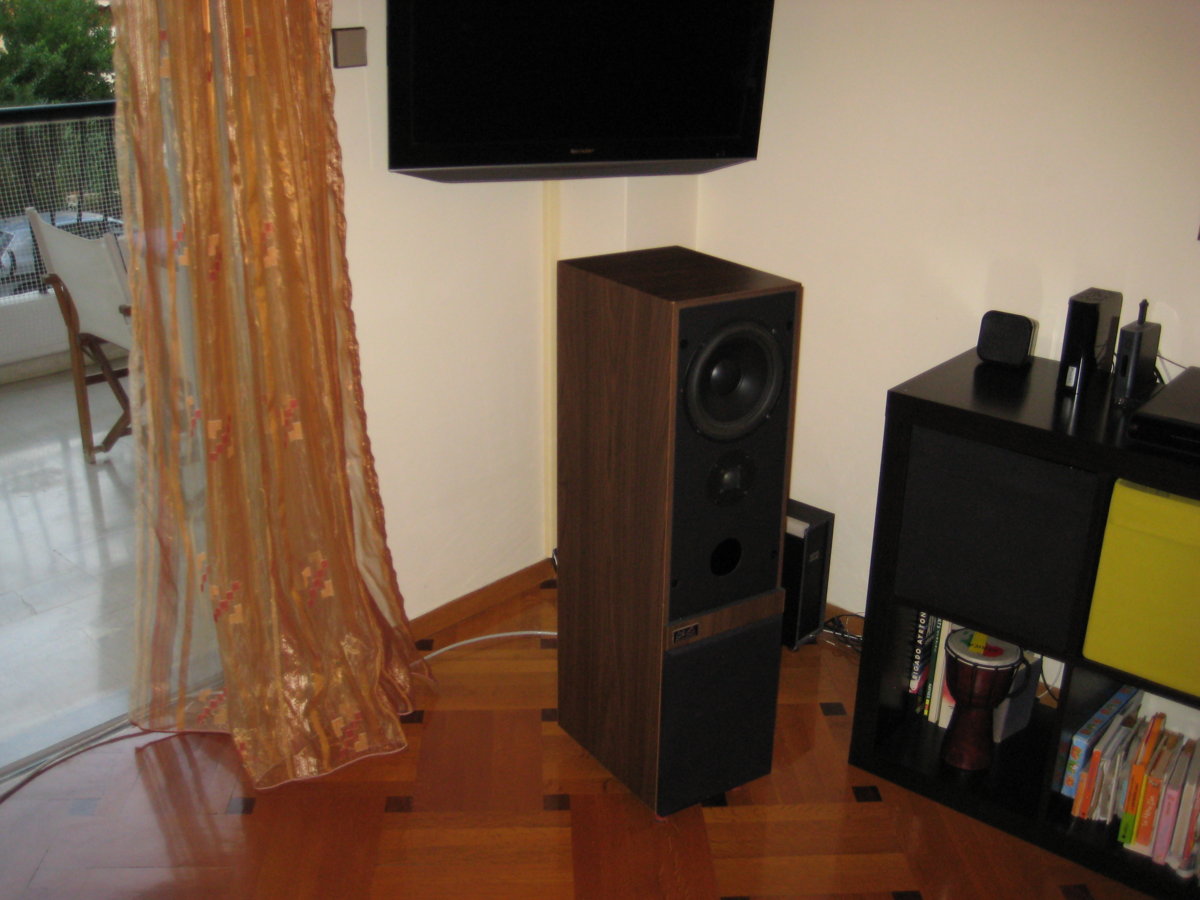

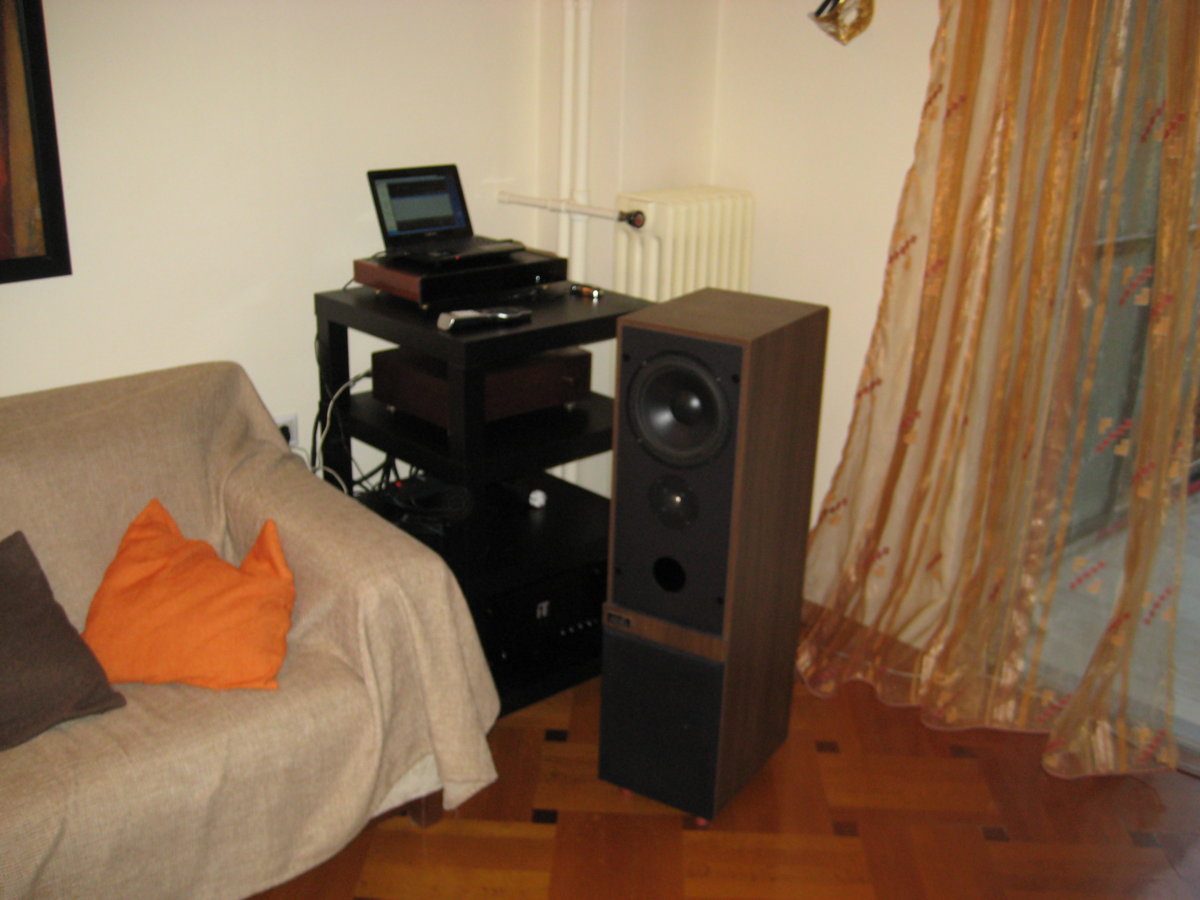

Εδώ στην αρχική τους κατάσταση

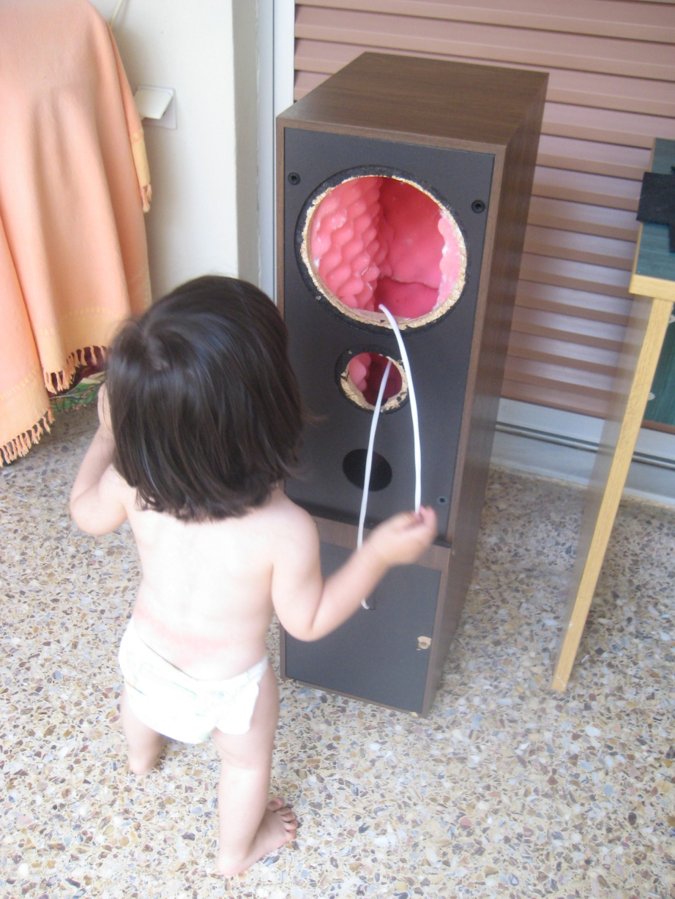

Και εδώ ο "Μάστορας" κάνει τις απαραίτητες αλλαγές.

IMG_2335 small.jpg





zakman35

Επαγγελματίας
Μηνύματα
1.985
Reaction score
4.006

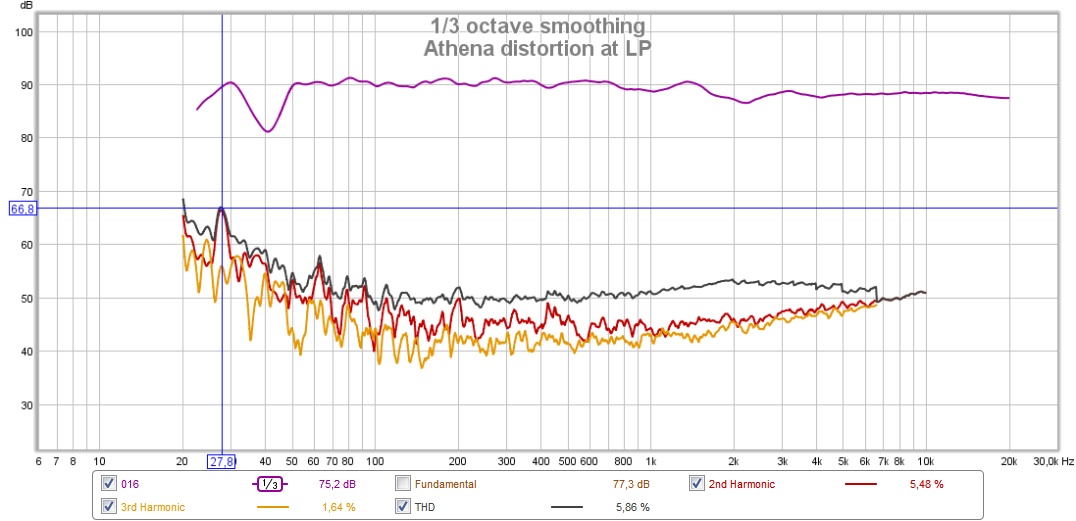

Και εδώ η παραμόρφωση η οποία βρίσκ3ται σε χαμηλά επίπεδα, αν αναλογιστεί κανείς ότι η μέτρηση είναι στην θέση ακρόασης (2.5m).

Επιπλέον βλέπουμε το πόσο καλές είναι οι μονάδες της Seas, ενώ τελικά και η καμπίνα του ηχείου που είναι από νοβοπάν (κάτι για το οποίο είχα ενδιασμούς) τελικά δεν είναι καθόλου κακή.

athena distortion at lp.jpg


dapost

Rehdeko & Harbeth lover "Επαγγελματίας"
Μηνύματα
3.454
Reaction score
7.360

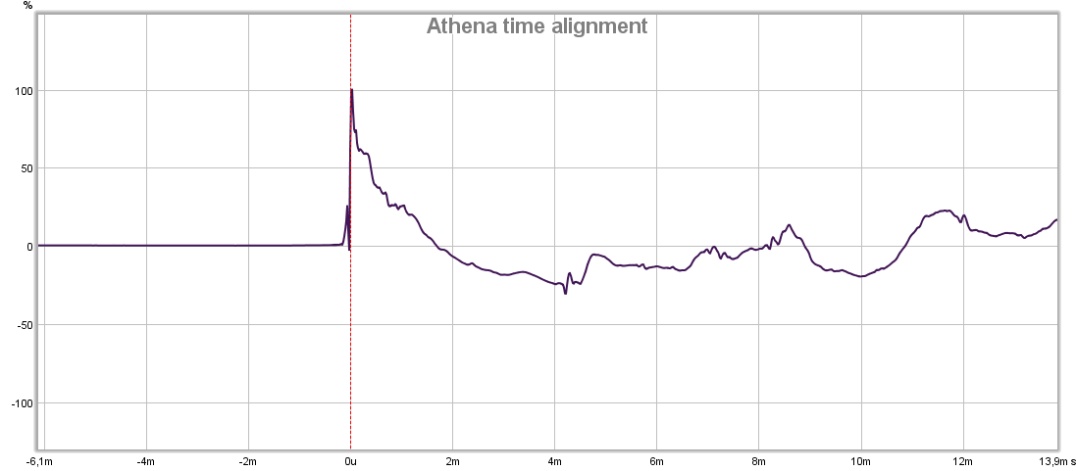

Εδώ βλέπουμε την χρονική ευθυγράμμιση των μονάδων

View attachment 41688
Τώρα τι να πούμε για αυτή τη μέτρηση; Χάρη, μας έχεις αφήσει άφωνους αλλά επίσης δείχνεις τι μπορεί να καταφέρει κάποιος με απλά υλικά, τα κατάλληλα εργαλεία και αρκετή γνώση!


Μηνύματα
898
Reaction score
810
Αντικαταστάθηκε ο υαλοβάμβακας, με ακρυλική βάτα και ρικοφόν.
Ενδιαφέρον, μπορείς να γίνεις πιο αναλυτικός για το συγκεκριμένο σημείο;
Προσδιορίστηκε η επίδραση αυτής και μόνο της αλλαγής;


zakman35

Επαγγελματίας
Μηνύματα
1.985
Reaction score
4.006
Δοκιμάστηκαν υλικά όπως πετροβάμβακας, μαλλί, βαμβάκι και ακρυλική βάτα, όλα σε συνδυασμό με ρικοφόν.

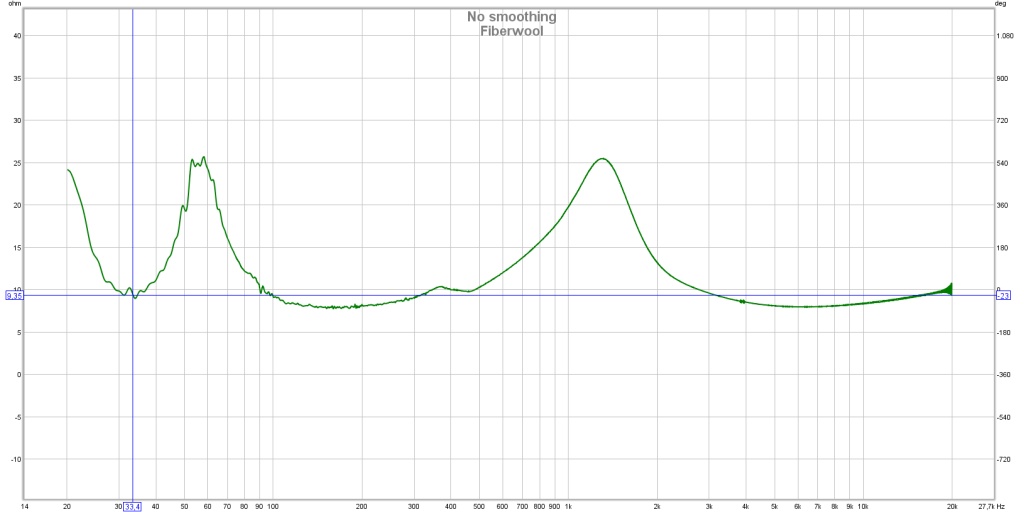

Η αρχική μέτρηση με τον υαλοβάμβακα ήταν αυτή.

impedance fiberwool.jpg

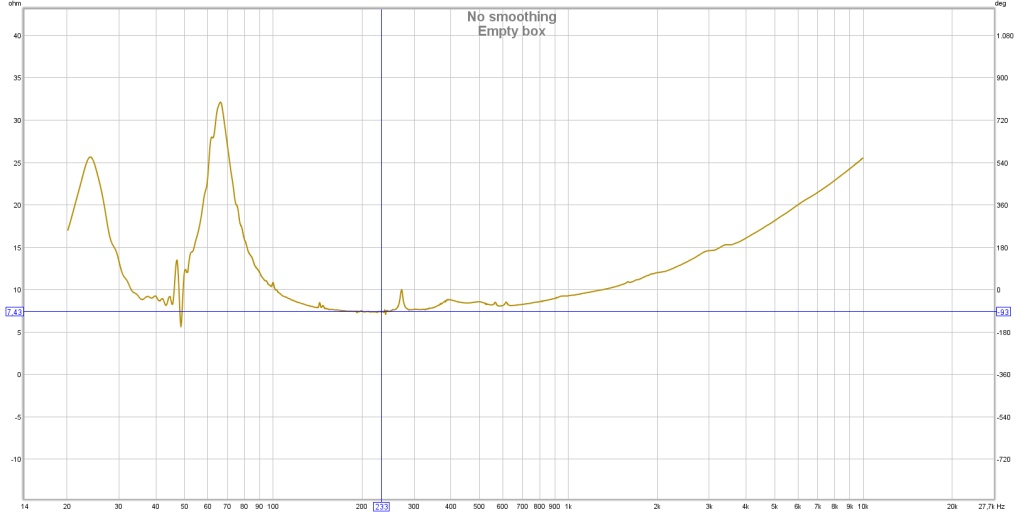

Με άδειο κουτί
impedance empty box.jpg
