Oι ψυκτρες σου ειναι μια χαρα .Δεν πιστευω να εχεις προβλημα με την παραπανω ταση στο κυκλωμα οδηγησης.
Για μετ/στες 2 επι 38 στα 1000VA που εγιναν 2επι 32 το κοστος ηταν 25 ευρω ο καθενας.
Καλη επιτυχια !



[karajak]

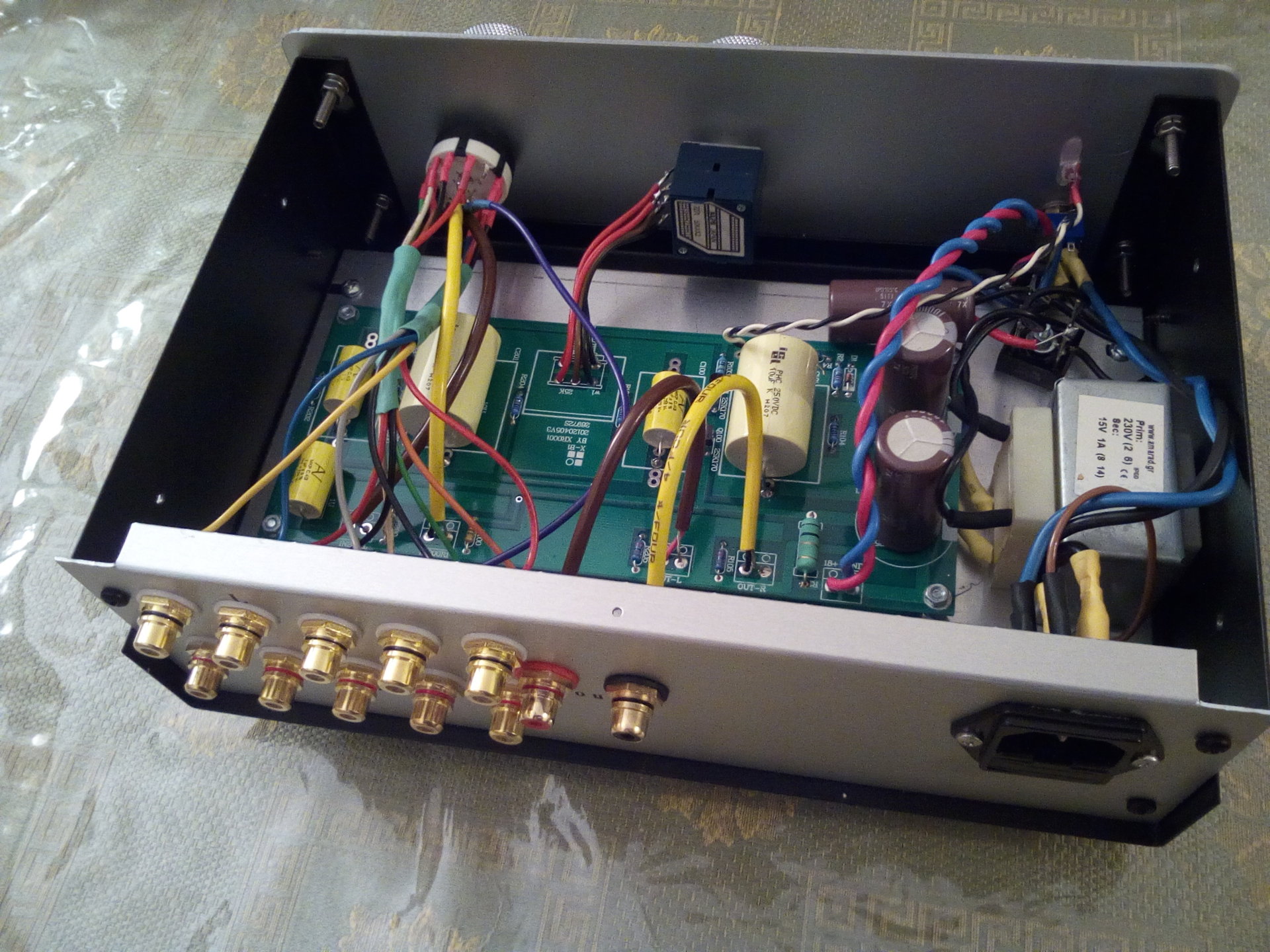

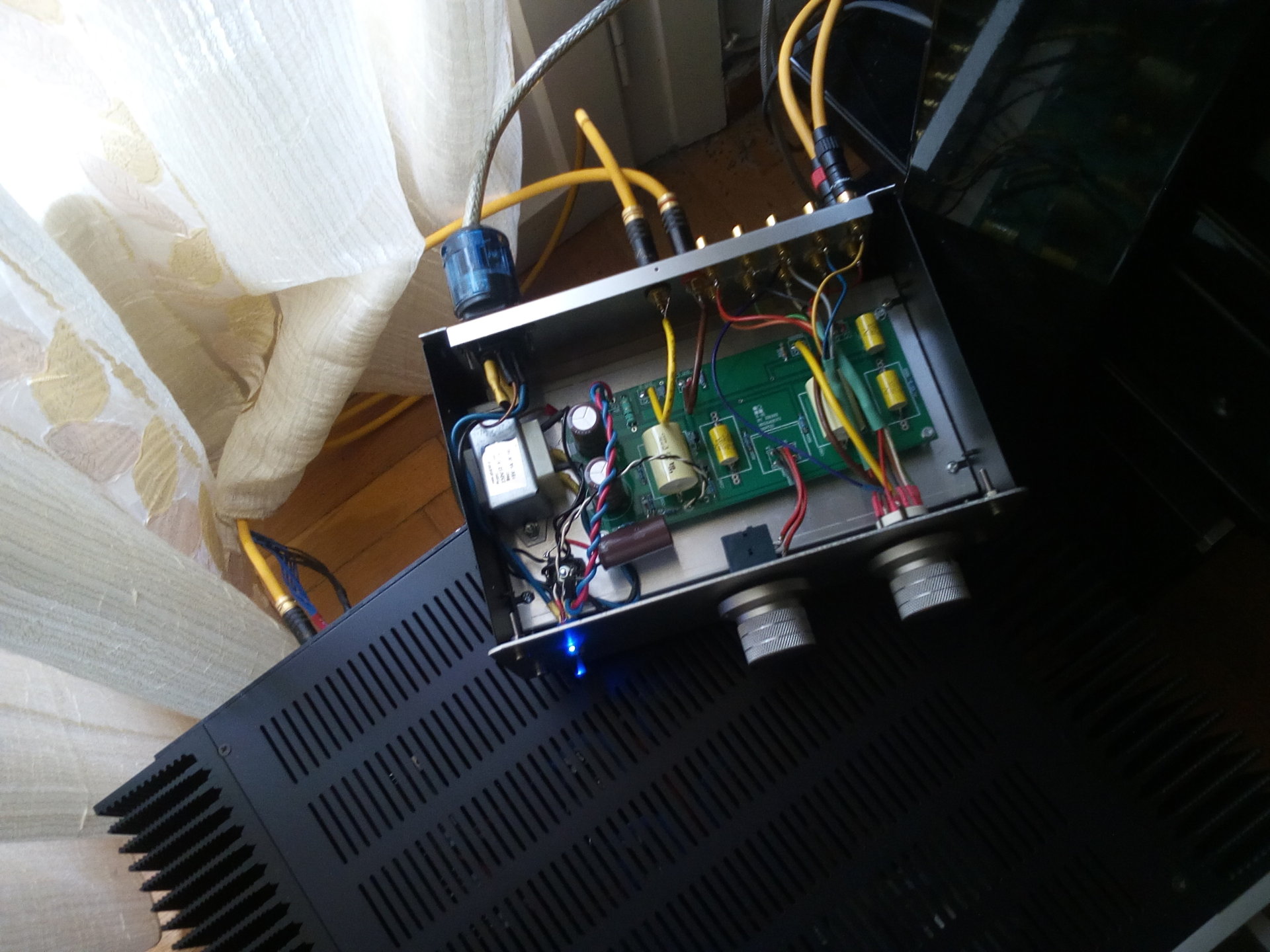

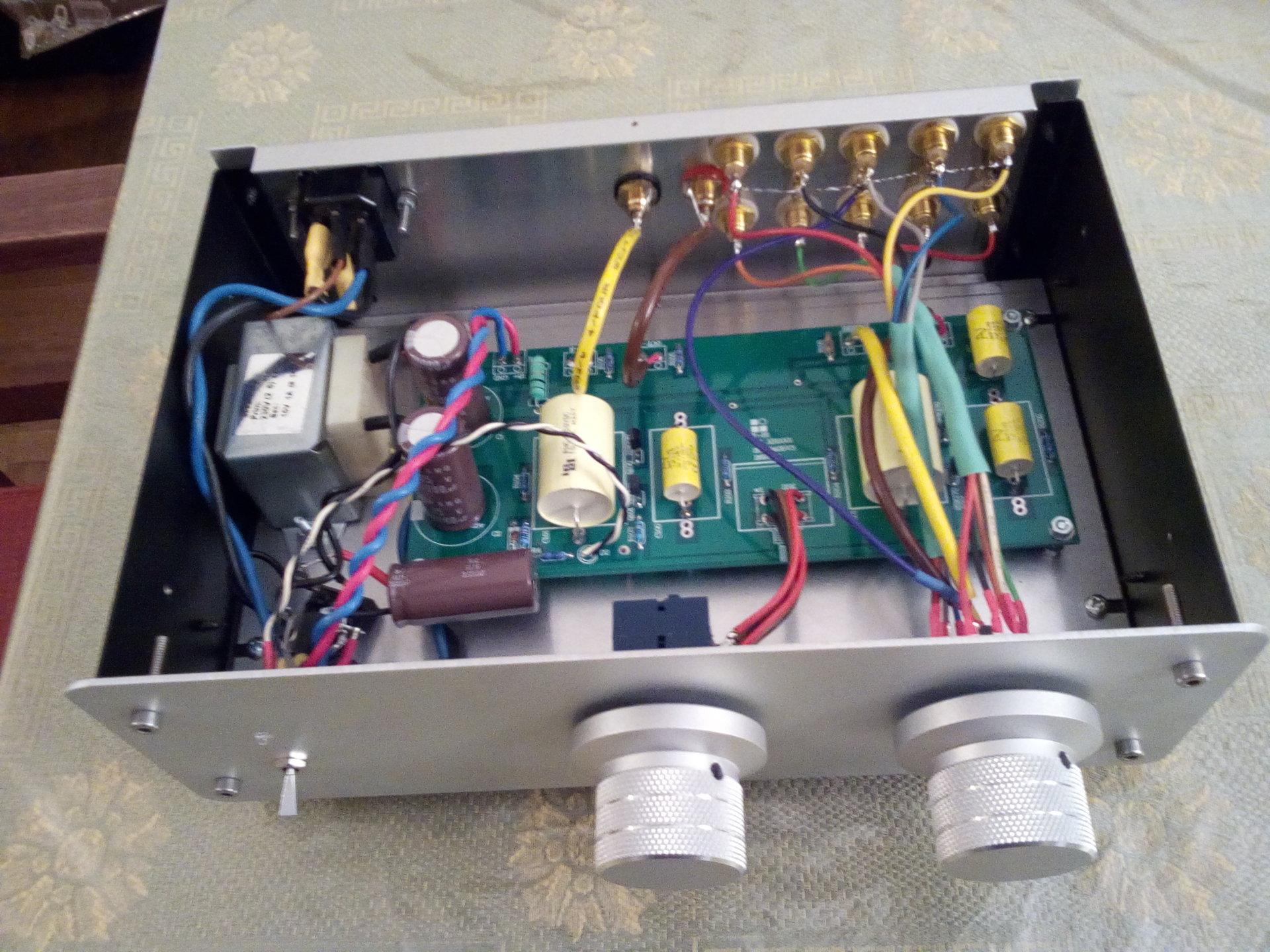

Μιας και το project aleph 2 αργεί είπα να ξεμουδιάσω με ένα B1 ακόμα ...



[toulou]

όμορφα knobs. Από που ;



[karajak]

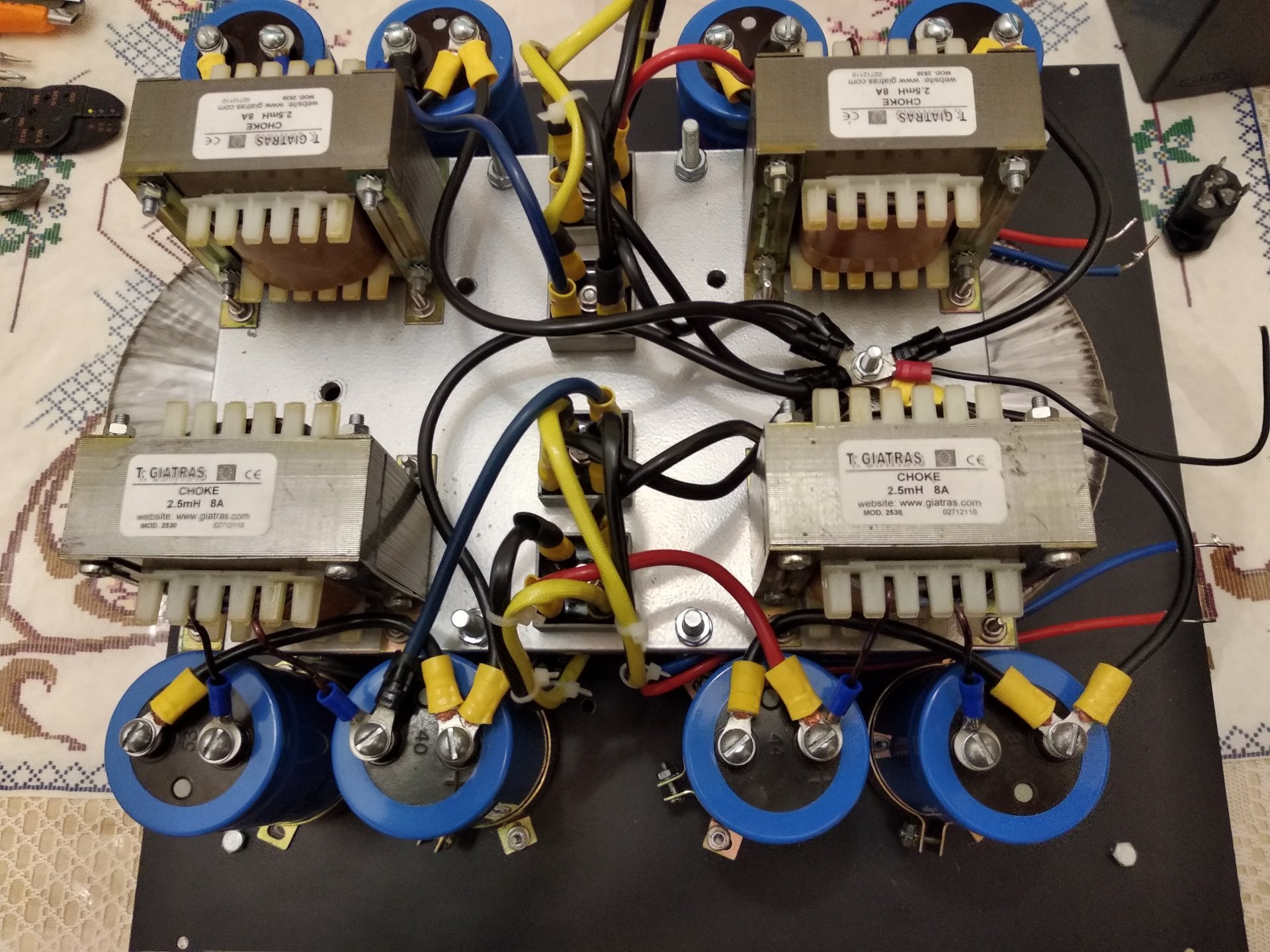

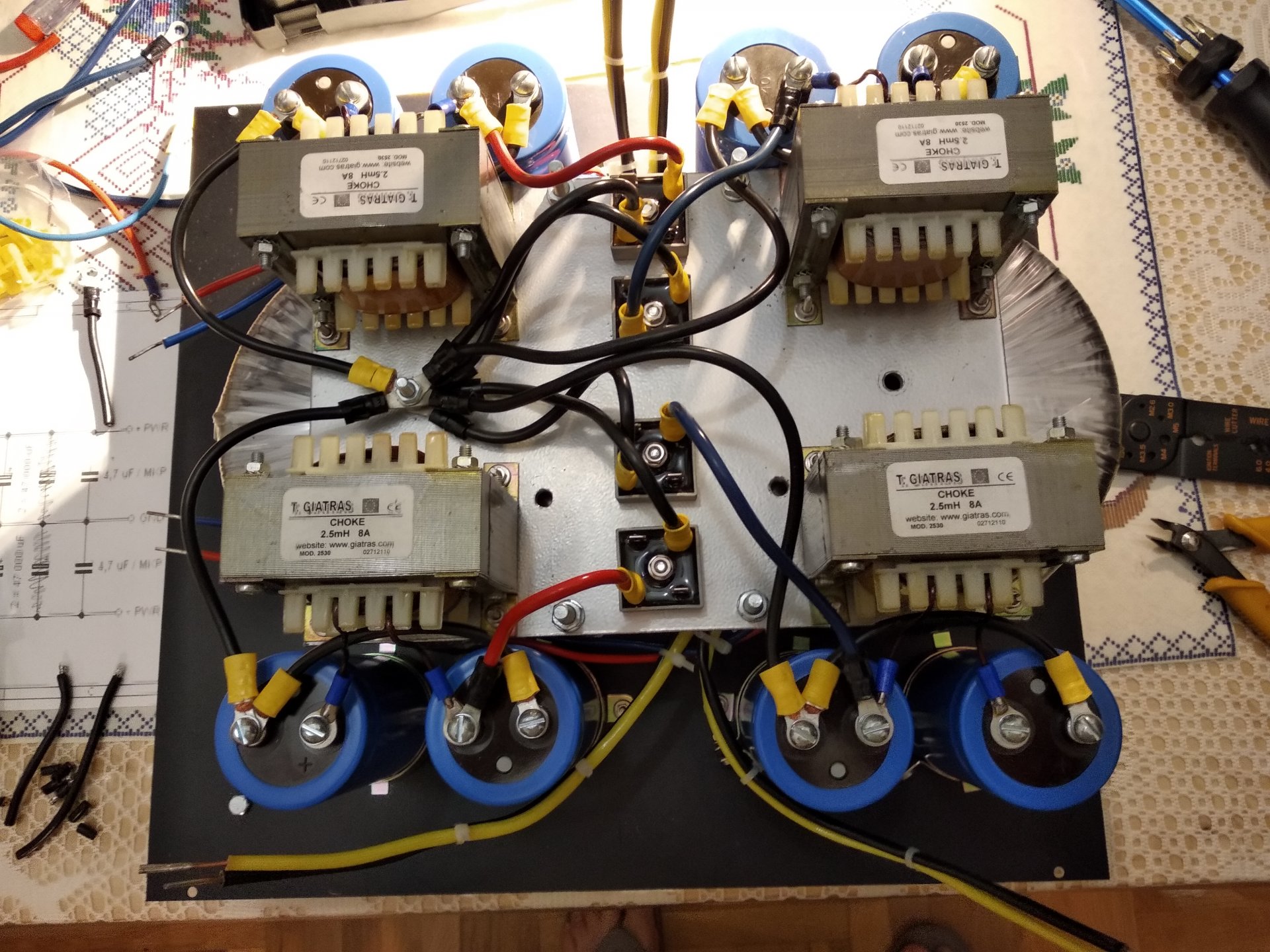

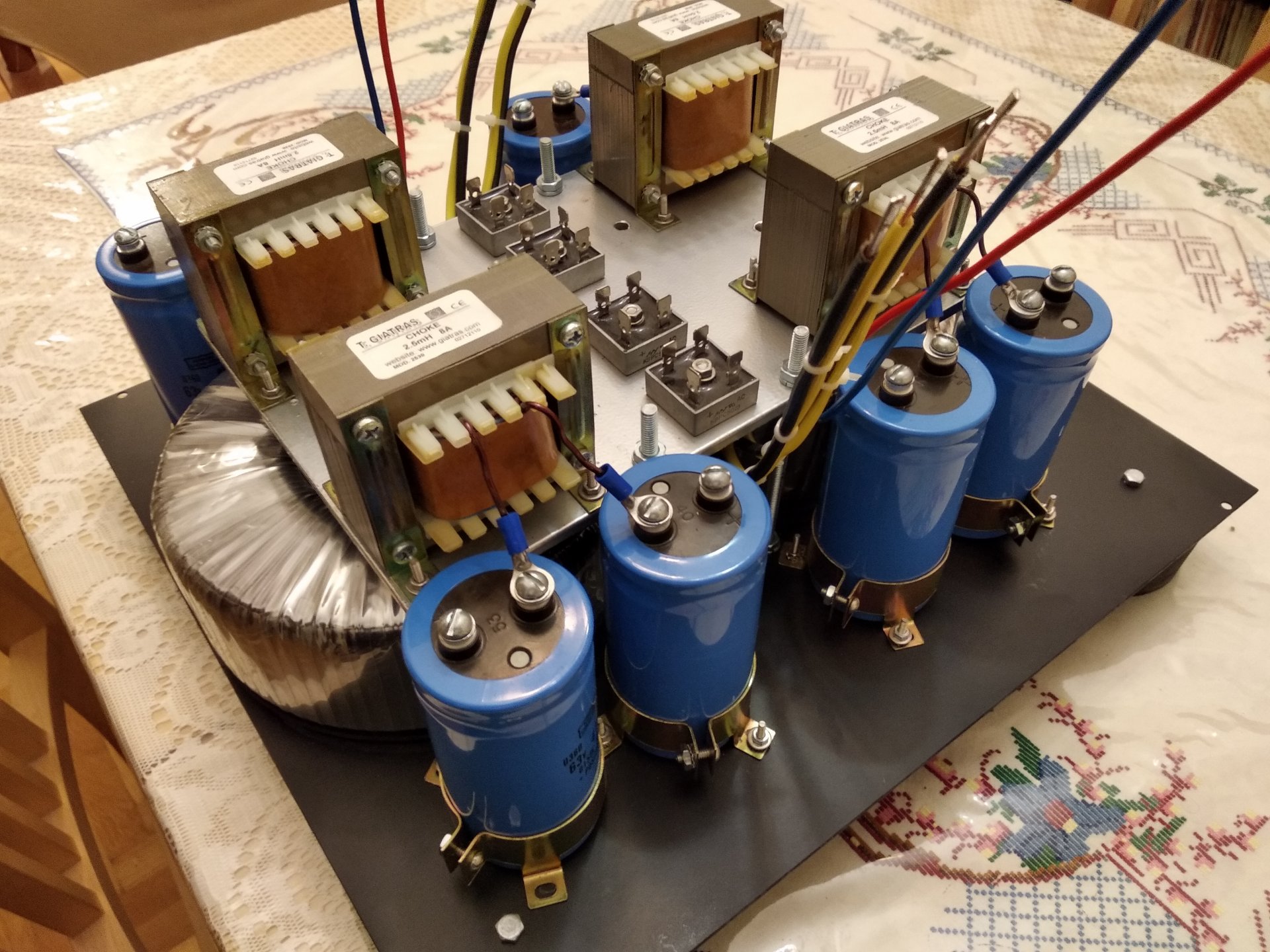

Αleph 2 σε ένα σασί ,επιτέλους το τροφοδοτικό τελείωσε . Ευελπιστώ σε σύντομο τελείωμα του project .Σύν πλήν 45 v 2επί 1 kwatt τοροειδείς.Μάλλον φτάνουν.



[Bhutia]

όμορφα knobs. Από που ;

Από εδώ...



[toulou]

Μερσί !



[karajak]

Μερσί !

sorry δεν είδα την ερώτηση καλός ο κινέζος .



[PeterMeni]

Μια πρόταση μου για τα κλιπσάκια. Τουλάχιστον αυτό κάνω εγώ...

Αρχικά αφαιρώ το κίτρινο πλαστικό. Μετά πιέζω το μέταλλο από όλες τις πλευρές ώστε να αγκαλιάσει καλά το καλώδιο. Στο τέλος, αφού βεβαιωθώ πως έχει σφίξει, περνάω κόλληση όλη την επαφή.
Έτσι εξασφαλίζεις τέλεια επαφή σε βάθος χρόνου και προστατεύεις από οξείδωση.
Για το τέλος λίγο θερμοσυστελλόμενο στην θέση του κίτρινου πλαστικού και είναι αθάνατο.



[sifis_samos]

Μια πρόταση μου για τα κλιπσάκια. Τουλάχιστον αυτό κάνω εγώ...

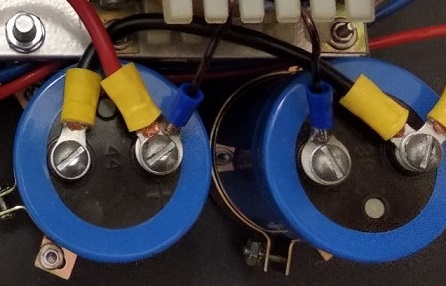

View attachment 116393
Αρχικά αφαιρώ το κίτρινο πλαστικό. Μετά πιέζω το μέταλλο από όλες τις πλευρές ώστε να αγκαλιάσει καλά το καλώδιο. Στο τέλος, αφού βεβαιωθώ πως έχει σφίξει, περνάω κόλληση όλη την επαφή.
Έτσι εξασφαλίζεις τέλεια επαφή σε βάθος χρόνου και προστατεύεις από οξείδωση.
Για το τέλος λίγο θερμοσυστελλόμενο στην θέση του κίτρινου πλαστικού και είναι αθάνατο.

Πολυ σωστα,.
Και να προσθεσω και κατι, πριν βιδωσεις μονιμα τον ακροδεκτη, γυαλοχαρτησε ελαφρα το δαχτυλιδι που περνα η βιδα με ψιλο γυαλοχαρτακι πχ 200αρι, και μολις το βιδωσεις καργα, ριξε απο πανω ενα σπρευ βερνικακι πλαστικοποιησης.
.Ετσι θα χεις ακομα καλυτερη επαφη..
[DOUBLEPOST=1548317148][/DOUBLEPOST] Karajac απο που αγοραζεις τις πλακετες;
Εχω μερικες βαρβατες ψυκτρε που καθονται και δε πουλιουνται κιολς, και εχω και μερικους ΜΣ... να δω αν τυχον και «βγαινει» τιποτις και με τι κοστος..



[sifis_samos]

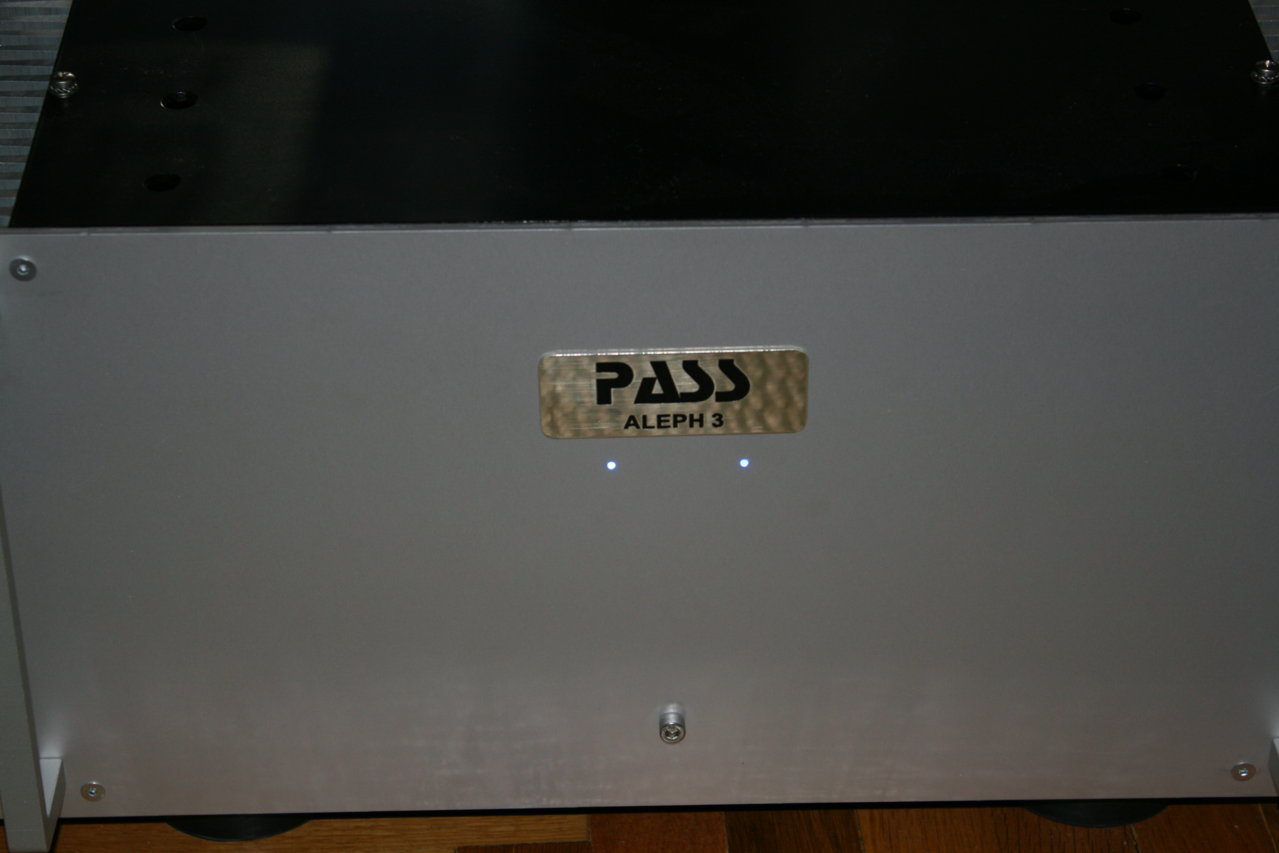

Οσο στρωνει μεταμορφωνεται σε γλυκα σκετη. Βοηθαει και το logo .... View attachment 44779 View attachment 44780

Mαστορα εχεις δοκιμασει τον ενυσχητη αυτον με 4ωμα ηχεια? πως τα παει εκει?. αν θες πες απο που πηρες της πλακετες.. αυτες απο ebay πχ jimsaudio ειναι ιδιες?



[karajak]

Mαστορα εχεις δοκιμασει τον ενυσχητη αυτον με 4ωμα ηχεια? πως τα παει εκει?. αν θες πες απο που πηρες της πλακετες.. αυτες απο ebay πχ jimsaudio ειναι ιδιες?

Έχω δοκιμάσει ολους τους Αλεφ με 4 ωμά ηχεία χωρίς κανένα πρόβλημα . Αν θες να δοκιμάσεις να φτιαξεις τον 5 έχω πλακέτες αμονταριστες που θα σου δώσω ,δωρεάν φυσικά , με οδηγίες . Ειναι η εκδοχή του mark finiss . Έχω φτιάξει και τις πλακετες του Κροάτη kk pcbs . Τώρα στο τρέχον project τέτοιες θα χρησιμοποιησω . Ευχαριστώ τον Πέτρο κι εσενα για τις προτάσεις τις οποίες θεωρω σωστες . Έχω φέρει πλακετες του jims audio αλλα δεν τις έχω δοκιμάσει .



[karajak]

Ίσως παρατηρείτε μια προτιμηση στις υλοποιησεις Αλεφ αλλά αυτό που δεν με αφήνει να ξεκολλήσω είναι ότι ότι κι αν έχω ακούσει τα τελευταία 15 χρόνια δεν με ικανοποιεί ,παντα κάτι λείπει .



[PeterMeni]

Πολυ σωστα,.
Και να προσθεσω και κατι, πριν βιδωσεις μονιμα τον ακροδεκτη, γυαλοχαρτησε ελαφρα το δαχτυλιδι που περνα η βιδα με ψιλο γυαλοχαρτακι πχ 200αρι, και μολις το βιδωσεις καργα, ριξε απο πανω ενα σπρευ βερνικακι πλαστικοποιησης.

Υπερβολικό βρίσκω το γυαλοχαρτάρισμα. Τα κλιπσάκια είναι χαλκός επικασσιτερωμένος άρα αρκετά μαλακά.
Με το καλό σφίξιμο της βίδας εφάπτεται πολύ καλά, ενώ η έκταση της επαφής είναι πολλαπλάσια της διατομή του καλωδίου.
Σίγουρα κακό δεν κάνει.



[karajak]

Σε πρόσφατο ελεγχο που έκανα στον 5 της εικόνας όλα ήταν άριστα χωρίς οξειδώσεις κ.λ.π. Το περισιο φως ποτε δεν έβλαψε βεβαια . Σημ. ο 5 της φωτογραφίας είναι κατασκευη του 2004.



[sifis_samos]

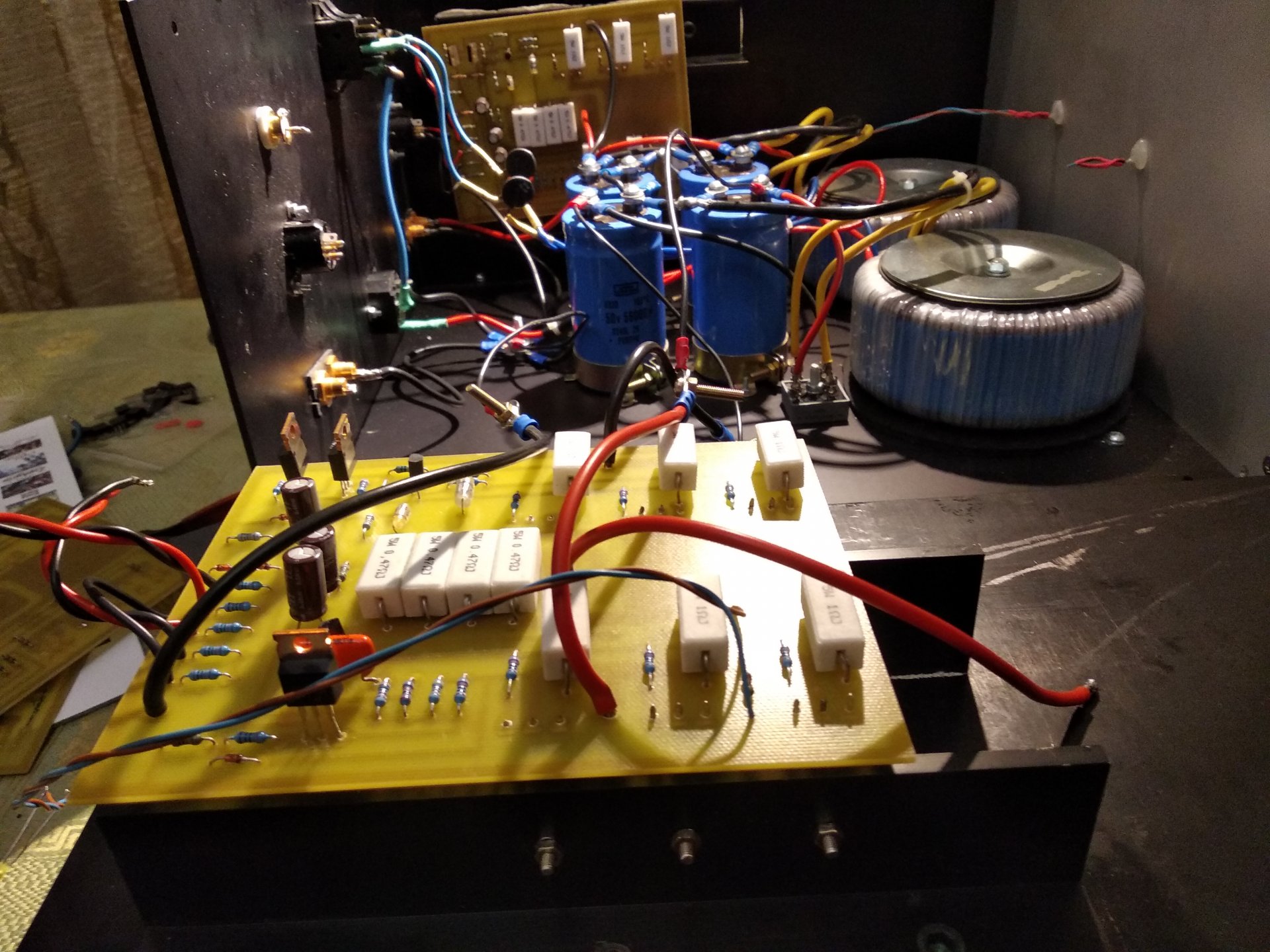

Έχω δοκιμάσει ολους τους Αλεφ με 4 ωμά ηχεία χωρίς κανένα πρόβλημα . Αν θες να δοκιμάσεις να φτιαξεις τον 5 έχω πλακέτες αμονταριστες που θα σου δώσω ,δωρεάν φυσικά , με οδηγίες . Ειναι η εκδοχή του mark finiss . Έχω φτιάξει και τις πλακετες του Κροάτη kk pcbs . Τώρα στο τρέχον project τέτοιες θα χρησιμοποιησω . Ευχαριστώ τον Πέτρο κι εσενα για τις προτάσεις τις οποίες θεωρω σωστες . Έχω φέρει πλακετες του jims audio αλλα δεν τις έχω δοκιμάσει . View attachment 116421

Ευχαριστω για την προσφορα φιλε. Αλλα νομιζω οτι ο 3 με τα 30w ειναι μια χαρα. Λογικα οριακα θα φτανουν οι ψυκτρες που εχω. Ειναι 2 της fischer 300x150x40.
Αν σου ειναι ευκολο στειλε ενα λινκ που να δειχνει τις λεπτομερειες κατασκευης. Το Σχηματικο του προτεινομενου psu κτλ..
Εχω και 4 τεμαχια σουπερ σπεσιαλ πυκνωτες που ελπιζω να κανουν.



[karajak]

Συμφωνώ ο 3 είναι άριστος ,υπαρχουν πολλές πληροφορίες για την κατασκευή του στο diyaudio.com στην κατηγορία pass . Αν έχεις προβλημα θα χαρώ να βοηθήσω. Οι ψήκτρες οριακα φτάνουν.
Στο kkpcbs έχει επίσης σχηματικα κ.λ.π.



[sifis_samos]

Συμφωνώ ο 3 είναι άριστος ,υπαρχουν πολλές πληροφορίες για την κατασκευή του στο diyaudio.com στην κατηγορία pass . Αν έχεις προβλημα θα χαρώ να βοηθήσω. Οι ψήκτρες οριακα φτάνουν.
Στο kkpcbs έχει επίσης σχηματικα κ.λ.π.

transistors απο που πηρες; Θελει Ματσαρισμενα;
Λεω να παρω τις πλακετες του jimsaudio...



[karajak]

transistors απο που πηρες; Θελει Ματσαρισμενα;
Λεω να παρω τις πλακετες του jimsaudio...

Φαίνονται καλές ,ποιοτικές .Τα irf9610 και τα irfp 240 πρέπει να είναι ματσαρισμενα ,ευκολα το κάνεις με ένα απλό τρανσιστρομετρο .Έχω κανει καί τό κύκλωμα που προτεινει ο pass ,τα αποτελέσματα είναι παρεμφερή . Τρανζίστορ στο φανό _σαββα_βενιερη κ.λ.π. καλημέρα.



[sifis_samos]

Φαίνονται καλές ,ποιοτικές .Τα irf9610 και τα irfp 240 πρέπει να είναι ματσαρισμενα ,ευκολα το κάνεις με ένα απλό τρανσιστρομετρο .Έχω κανει καί τό κύκλωμα που προτεινει ο pass ,τα αποτελέσματα είναι παρεμφερή . Τρανζίστορ στο φανό _σαββα_βενιερη κ.λ.π. καλημέρα.

Thanks!.. Βρισκω και ματσαρισμενες 4αδες στο ebay απο Γερμανια και Ισραηλ, με 12ε... λογικα ειναι μια χαρα..
Πυκνωτες τροφοδοσιας εχω μια 4αδα Mundorf M-Lytic 47.000/80v , πρεπει να ναι ταμαμ... Απο ΜΣ να δω τι εχω..Βλεπω θελει 18-0-18 τουλαχιστον 200va ανα καναλι ε..


Miα τελευταια ερωτηση για την ωρα, επειδη δεν εχω στα χερια μου καποιο συγκεκριμενο σχηματικο (ζητησα απο τον Jimsaudio να μου στειλει) , o Aleph 3 εχει ηλεκτρολυτικο σε σειρα με το σημα? η αυτο ηταν σε αλλα παλιοτερα σχεδια?



[PeterMeni]

Πυκνωτες τροφοδοσιας εχω μια 4αδα Mundorf M-Lytic 47.000/80v , πρεπει να ναι ταμαμ... Απο ΜΣ να δω τι εχω..Βλεπω θελει 18-0-18 τουλαχιστον 200va ανα καναλι ε..

47000/80 volts είναι υπερβολή για τα 25 volts που θα έχουν στα άκρα τους. Πάρε στα 35 και κράτα τους για άλλη κατασκευή.
