Sony vpl-hw55es εντυπωσεις-μετρησεις-ρυθμισεις

[svellinis]

Ο προβολέας ήρθε στα χέρια μου τον Ιούνιο από την Sony σε αντικατάσταση στα πλαίσια της εγγύησης ενός vpl-hw15 τον έβαλα προς πώληση αλλά δεν υπήρξε σοβαρό ενδιαφέρον για την αγορά του και έτσι είπα να αρχίσω τις προβολές να τον ευχαριστηθώ καθώς είναι αμαρτία να κάθεται ....

Είπα λοιπόν να σας μεταφέρω τις εντυπώσεις μου από την συμβίωση μου με τον προβολέα .

Αφού έφαγα καμμιά δεκαριά ώρες στο ψάξιμο των ρυθμιστικών είπα χθες το βράδυ να αρχίσω τις μετρήσεις και τις ρυθμίσεις .

Σαν πηγή χρησιμοποίησα το htpc με ati hd 6970 συνδεδεμένη στον Denon avr 4311 με madvr και mp-hc με την έξοδο ρυθμισμένη σε fullrgb 4:4:4 και εύρος 0-255 στα 23 hz.

Το πανί μου είναι αυτό του Άγγλου με κέρδος 1.1 σχεδόν ουδέτερο το έχω σε απόσταση 3.4 μετρά και ανοίγει 110 ίντσες .

Οι μετρήσεις έγιναν με το calman 4.5 και τα όργανα που χρησιμοποίησα ήταν τα x-rite i1 pro και i1 display (d3).

Οι πρώτες εντυπώσεις πολύ καλές καθώς ο προβολέας δεν έχει καμένα pixel και με το μάτι δεν δείχνει να έχει θέματα χρωματικής ανομοιομορφίας (τις επόμενες μέρες θα μετρήσω και με τα όργανα να δούμε με ακρίβεια τι γίνεται) ενώ έχει πολύ μικρό θέμα σύγκλισης που μαζεύεται σχετικά εύκολα από το ανάλογο ρυθμιστικό pixel alignment .

Το ρυθμιστικό βοηθάει στην ακριβή ρύθμιση καθώς διορθώνει σε βήματα 1/10 του pixel και έχει δυο επιλογές η μια ρυθμίζει όλη την οθόνη και η άλλη είναι μικρομετρικη και ρυθμίζει το ακριβές σημείο που θέλουμε.

Θέλει όμως να αφιερώσεις αρκετό χρόνο και δεν ασχολήθηκα καθώς βιαζόμουν να περάσω στις μετρήσεις

Έκανα την συνολική ρύθμιση καθώς η απόκλιση του κόκκινου είναι μικρότερη από μισό pixel οριζόντια και το μπλε είχε μόλις 1/10 του pixel απόκλιση οριζόντια και 2/10 κάθετα αργότερα θα ασχοληθώ περισσότερο με την μικρομετρικη ρύθμιση καθώς το αριστερό μέρος της οθόνης θέλει μεγαλύτερη διόρθωση από το δεξί .

Η μοναδική ένσταση που έχω είναι στην ρύθμιση του φακού που γίνεται μόνο χειροκίνητα .

Ρύθμισα σωστά το κέντρο και προχώρησα στο επόμενο βήμα .

Πολύ φως για την απόσταση και τις ίντσες που προβάλω .

Ευτυχώς βοηθάει η ρύθμιση της ίριδας .

Η ίριδα ρυθμίζεται με τρεις επιλογές manual , auto limιted και auto full

Η αυτόματη ρύθμιση auto limited αντιγράφει την ρύθμιση του ανοίγματος της ιριδας που εχει γινει στην ρύθμιση manual και με βάση αυτή σαν μέγιστο άνοιγμα δουλεύει αυτόματα την ίριδα.

Το auto full στην ουσία είναι η αυτόματη λειτουργία με την ίριδα τελείως ανοικτή

Ρύθμισα με την ίριδα στο manual και ανοικτή στο 50% και τα μετρητικά έδειξαν 17 Fl με την λάμπα στο low mode .

Μετα τις ρυθμίσεις θα την αφήσω στο auto limited καθώς δεν ακούγεται καθόλου και δεν αντιλαμβάνεσαι καν ότι λειτουργεί


Συνεχιζεται.....



[svellinis]

Αφου ρυθμισα το brithness και το contrastμε περιμεναν δυο ευχαριστες εκπληξεις …

Η μια είναι το Reality Creation όταν αρχικα το ενεργοποιησα εβλεπα ειδωλα και ringingartifactsακομα και στην χαμηλοτερη ρυθμιση στην καρτελα sharpness& overscan και έτσι αρχικα το αφησα ανενεργο .

Ευτυχως εβαλα λιγο Casino Royale για να δω πως λειτουργει στην πραξη και τοτε διαπιστωσα ότι κανει θαυματα .

Δεν ξερω κατά ποσο το ρυθμισα σωστα αλλα με τιμες resolution στο 20 και noise filtering στο 11 η ευκρίνεια απογειώθηκε και νόμιζα ότι έβλεπα τον benq w 5000 του κολλητού .
Το εψαξα λιγο περισσοτερο και όπως διαβασα η επεμβαση που κανει εξαρταται από το υλικο και τα πλανα της ταινιας αναλυει δηλαδη κάθε frame και άλλες φορες επεμβαινει πιο επιθετικα και άλλες φορες λιγοτερο .
Δεν εχω δει τι κανει το darbee αλλα απο αυτα που εχω διαβασει νομιζω οτι ειναι πολυ κοντα το αποτελεσμα
Η δευτερη εκπληξη είναι η επιλογη Motionflow η οποια εχει δυο ρυθμισεις την film projection και την Motion Enchancer
Η πρωτη προσθετει black frames προκειμενου να βελτιωθει η κινηση και την αφησα απενεργοποιημενη καθως δημιουργει flickering το οποιο με ενοχλουσε αρκετα .

Η Motion Enchancer όμως που είναι το γνωστο creative frame interpοlation εχει πολυ καλα αποτελεσματα και δεν εντοπισα πουθενα τρεμοπαιγμα και θολουρα κατά την κινηση ετσι το αφησα στην επιλογη Low και εχω την αισθηση ότι βελτιωθηκε η εικονα χωρις να χαθει ουτε κατά το ελαχιστο η κινηματογραφικη αισθηση .

Η επιλογη contrast enchancer παροτι εδινε βελτιωμενη αισθηση ansi contrast προσθεσε θορυβο και την απενεργοποιησα χωρις να εξετασω πως επηρεάζει τις μετρησεις.

υπ' οψιν οτι δεν διεκδικω το αλαθητο το αντιθετο θα ελεγα καθως κανω τα πρωτα βηματα στο αθλημα .
Απεκτησα τον πρωτο μου προβολεα πριν απο τρια περιπου χρονια και τα μετρητικα μου λιγο αργοτερα . Στο διαστημα αυτο εχουν περασει απο τα χερια μου μολις πεντε προβολεις.
Περιγραφω τις εντυπωσεις μου με βαση την εικονα που βλεπω οπως εγω την αντιλαμβανομαι με τα δικα μου ματια και σε σχεση με τους προβολεις που εχουν περασει απο τα χερια μου και εχω δει σε φιλους .


Συνεχιζεται με μετρησεις



[svellinis]

Σε οτι αφορα τις ρυθμισεις ο προβολεας ερχεται καλα εξοπλισμενος.
Υπαρχουν 9 προεπιλογες θεασης και 4 επιλογες για το χρωματικο τριγωνο και 11 για το gamma και επιπλεον η δυνατοτητα ξεχωριστης ρυθμισης του gamma ανα χρωμα και σε δεκα βηματα .
Ρυθμιζεται η κλιμακα του γκριζου σε δυο σημεια και υπαρχει η δυνατοτητα να ρυθμιστει τοσο ο κορεσμος η αποχρωση και η φωτεινοτητα των χρωματων .
Σε σχεση με τον παλιο μου sony vpl-hw 15 αυτο αποτελει αλλη μια ευχαριστη εκπληξη καθως τα δυσχρηστα μενου που ειχε στο cms του αποτελουσαν σπαζοκεφαλια για μενα .
Τα ρυθμιστικα του cms δουλευουν πολυ καλα και δινουν τελειο αποτελεσμα .
Ειχα διαβασει το μαθημα μου πριν ξεκινησω με τις μετρησεις αναζητωντας διαφορα review στο διαδυκτιο και ολοι συμφωνουσαν οτι τα καλυτερα preset για να ξεκινησεις τις ρυθμισεις ειναι το reference και το cinema film 1 με θερμοκρασια d65 και επιλογη color space BT.709, με gamma 2.4 .
Οπως ειχα διαβασει η προεπιλογη gamma 2.4 ηταν στις μετρησεις κοντα στο 2.2.
Στο δικο μου κομματι αυτο δεν επαληθευτηκε και χρησιμοποιησα το 2.2 με τα αποτελεσματα που βλεπετε στα γραφηματα

Συνεχιζεται με ρυθμισεις



[svellinis]

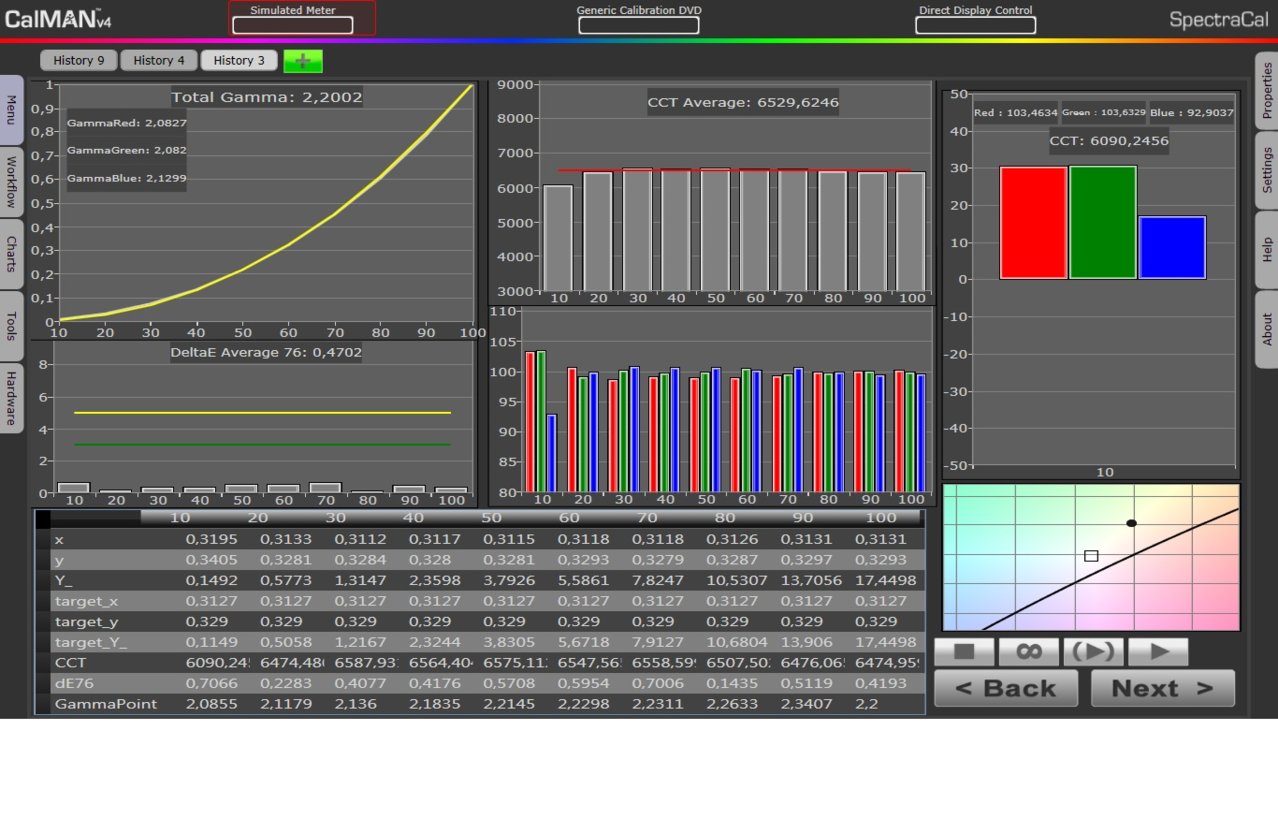

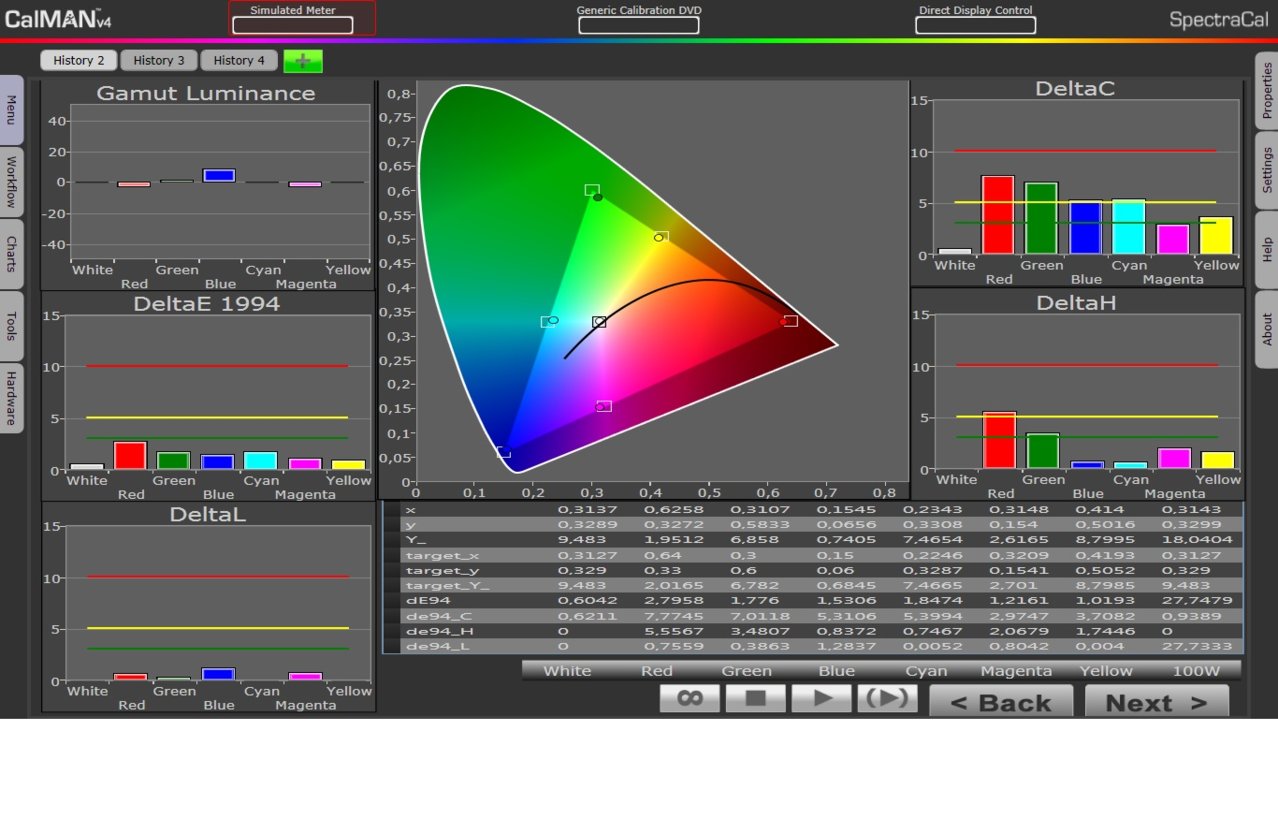

Οπως βλεπεται με λαμπα αστρωτη με τα ρυθμιστικα στο default εχουμε στην κλιμακα του γκριζου ΔΕ κατω απο 2,17 και στα χρωματα ΔΕ 2,7 διαφορες που δεν ειναι ορατες στα ματακια μας δηλαδη ...
Αυτα τα αποτελεσματα με εκαναν να ανοιξω το θεμα τα εκανα πανω μου απο την χαρα μου


Αντε καντε κανα σχολιο να σας ανεβασω και τα υπολοιπα



[svellinis]

Το ρυθμιστικο του κορεσμου επηρεαζει και τον φωτισμο των χρωματων με αποτελεσμα όταν ανεβαζεις τον κορεσμο να ανεβαινει και η φωτεινοτητα

Το ρυθμιστικο της φωτεινοτητας επηρεαζει πολύ λιγοτερο τον κορεσμο με αποτελεσμα όταν κατεβαζεις την φωτεινοτητα να μειωνεται λιγο και ο κορεσμος .

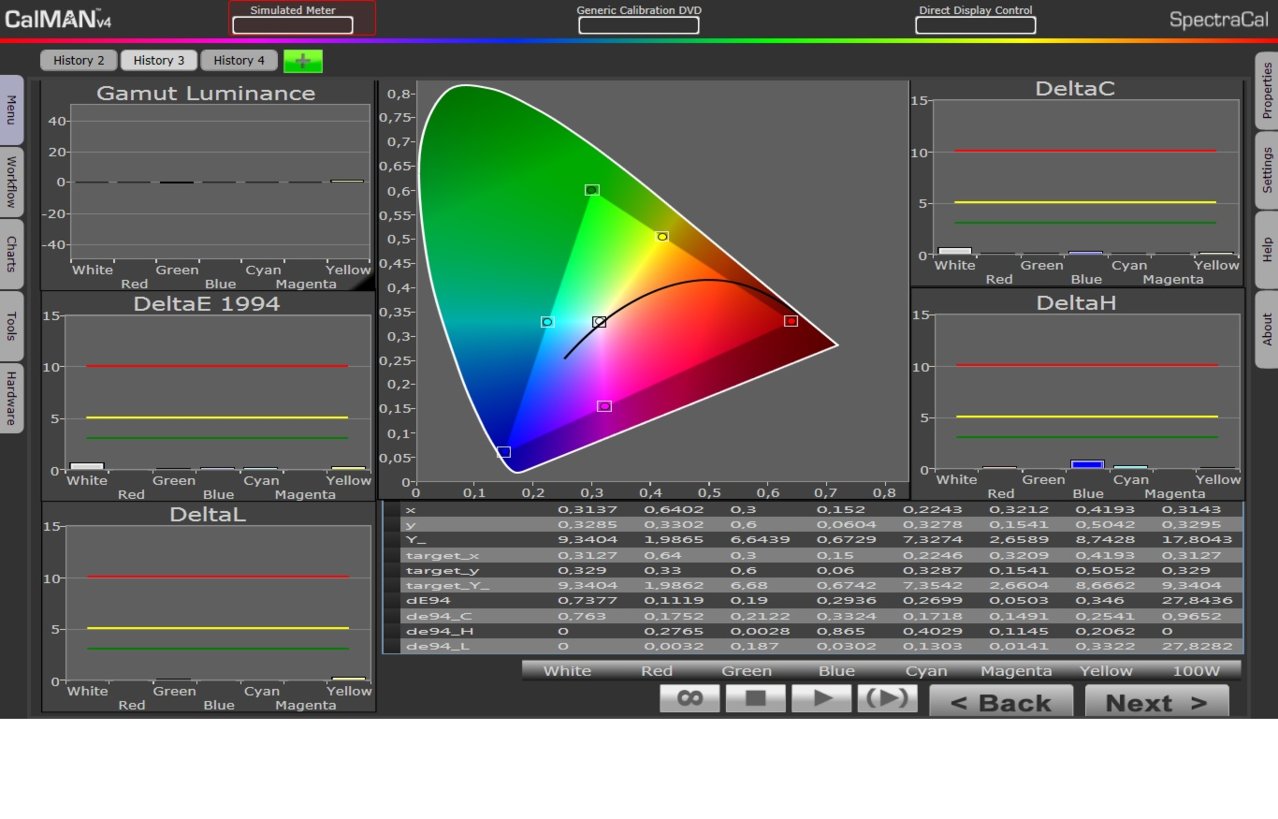

Με μερικες εναλλαγες αναμεσα στα δυο ρυθμιστικα παιρνουμε αυτό το τριγωνο σε 100 % κορεσμενα χρωματα με 75 % φωτεινοτητα.
Ενδιαμεσους κορεσμους δεν μετρησα καθως το calman 4.5 δεν εχει την δυνατοτητα .
Εαν ασχοληθω σημερα θα ανεβασω αυριο απο HCFR θα δουλεψω λιγο και με το madvr και yCMS το gamma για να μην σκαλιζω με το Image director ( το laptop δεν εχει σειριακη )..



[svellinis]

οπως τα διαβαζω εγω βλεπω τις λεξεις να κολλανε μεταξυ τους μπορει να το φτιαξει καποιος ?



[spylab]

Εγω εχω ρυθμισει μονο τα βασικα αλλα μπορω να επιβεβαιωσω την παρα πολυ καλη DPL like ευκρινεια
με reality creation στο 10 .
Τι αλλο εχω βαλει το εχω ξεχασει (θα το δω)



[svellinis]

Εγω εχω ρυθμισει μονο τα βασικα αλλα μπορω να επιβεβαιωσω την παρα πολυ καλη DPL like ευκρινεια
με reality creation στο 10 .
Τι αλλο εχω βαλει το εχω ξεχασει (θα το δω)

Δοκιμασα και στο 10 αλλα μου αρεσε καλυτερα στο 20 .
Θα το δω πιο διεξοδικα το βραδυ



[Kostas Kefalas]

Καλα εκανες βρε και μας μεταφερεις τις μετρησεις και εντυπωσεις σου.



[Kostas Kefalas]

ερωτηση......

παιζει κατι με το προγραμμα και μας δειχνει το 10ire με de76 (0.7) και το 100ire με de76(0.4) ενω θα επρεπε να εχει de76 πολυ μεγαλο λογο μεγαλου λαθους στα 10 ire .....αν δεν κανω λαθος το de76 στα 10ire επρεπε να ειναι κοντα στο 8



[svellinis]

Καλα εκανες βρε και μας μεταφερεις τις μετρησεις και εντυπωσεις σου.

Αυτο

ερωτηση......

παιζει κατι με το προγραμμα και μας δειχνει το 10ire με de76 (0.7) και το 100ire με de76(0.4) ενω θα επρεπε να εχει de76 πολυ μεγαλο λογο μεγαλου λαθους στα 10 ire .....αν δεν κανω λαθος το de76 στα 10ire επρεπε να ειναι κοντα στο 8

Τι να σου πω Κωστη το calman δεν το εφτιαξα εγω που να ξερω ...
Θα δοκιμασω να μετρησω και με το hcfr και θα σου πω .
Ριξε και μια ματια εδω https://www.avforums.com/review/sony-vpl-hw55es-hw55-3d-projector-review.10108
ειναι απο το avsforum με το calman 5.0 εχει παρομοια συμπεριφορα και βγαζει de 2000 κατω απο 2 και νομιζω οτι παντα το de2000 ειανι λιγο πιο ψηλα στην σκαλα του γκριζου απο το de76



[svellinis]

Η αληθεια ειναι οτι με στεναχωρησε το χαμηλο μου χαλαει το γραφημα .
Νομιζω οτι εαν το σκαλισω με το image director θα στρωσει αλλα λεω να αφησω να στρωσει η λαμπα πρωτα και μετα .
Λες να το ενοχλησε που πειραξα το πρασινακι στα χαμηλα και να μου γυρισε τουμπα ?
Το πρασινο ηταν πολυ ψηλα στα χαμηλα και ειπα να μην το ισιωσω μονο με μπλε κοκκινο νομιζω οτι ψηλοεστρωσε και το gamma ετσι .



[Kostas Kefalas]

Αυτο



Τι να σου πω Κωστη το calman δεν το εφτιαξα εγω που να ξερω ...
Θα δοκιμασω να μετρησω και με το hcfr και θα σου πω .
Ριξε και μια ματια εδω https://www.avforums.com/review/sony-vpl-hw55es-hw55-3d-projector-review.10108
ειναι απο το avsforum με το calman 5.0 εχει παρομοια συμπεριφορα και βγαζει de 2000 κατω απο 2 και νομιζω οτι παντα το de2000 ειανι λιγο πιο ψηλα στην σκαλα του γκριζου απο το de76

αν ειχε νουμερα θα σου ελεγα ποσο σωστα ειναι .......ετσι οπως ταχει δεν μπορω να σου πω.

λοιπον......

de94 και 2000 για χρωμα.....

de76 για γκριζο

το de76 ειναι πιο αυστηρο σε σχεση με τα αλλα......

νομιζω οτι το συγκεκριμενο προγραμμα εχει θεμα....μην το δουλευεις.



[svellinis]

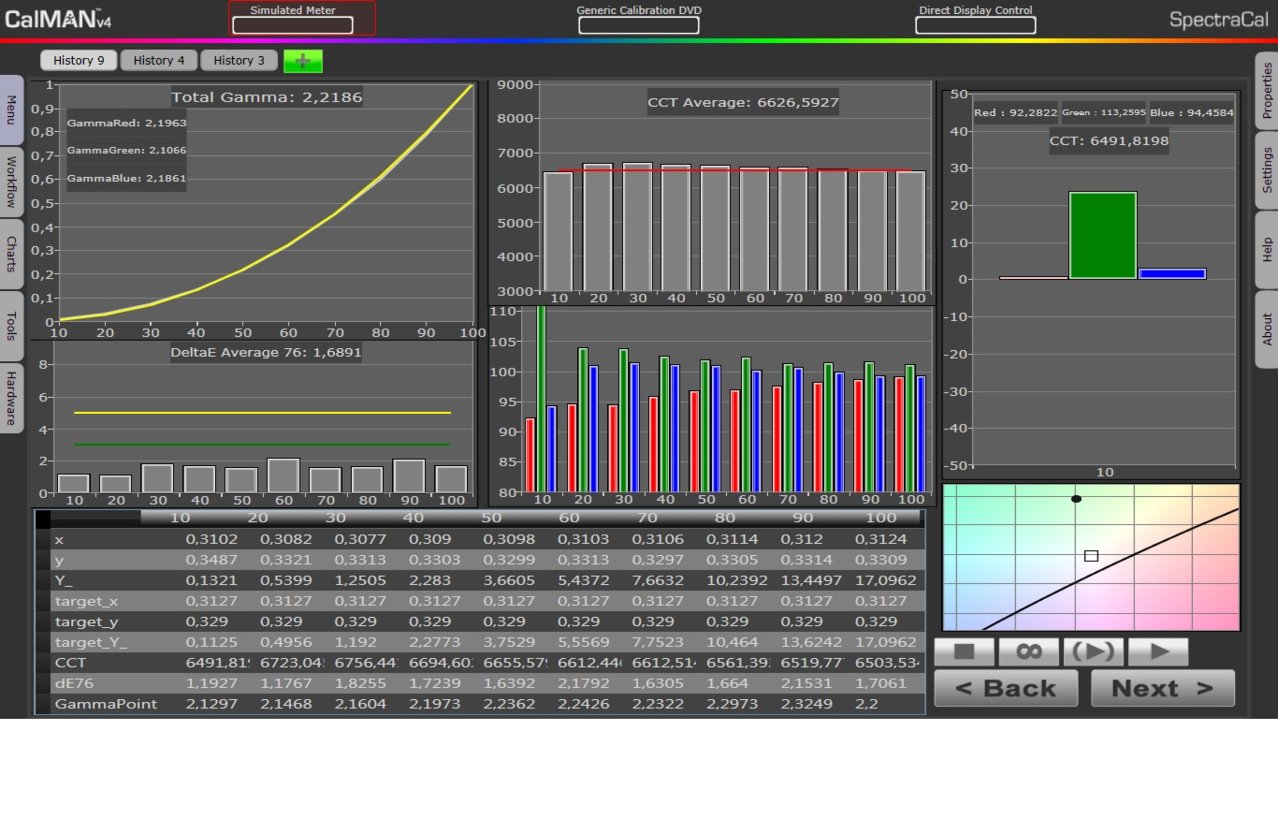

Δεν εχει θεμα Κωστα σωστο ειναι το hcfr εβγαλε de 76 1.4 και στην μετρηση το μπλε ηταν λιγο πιο χαμηλα .

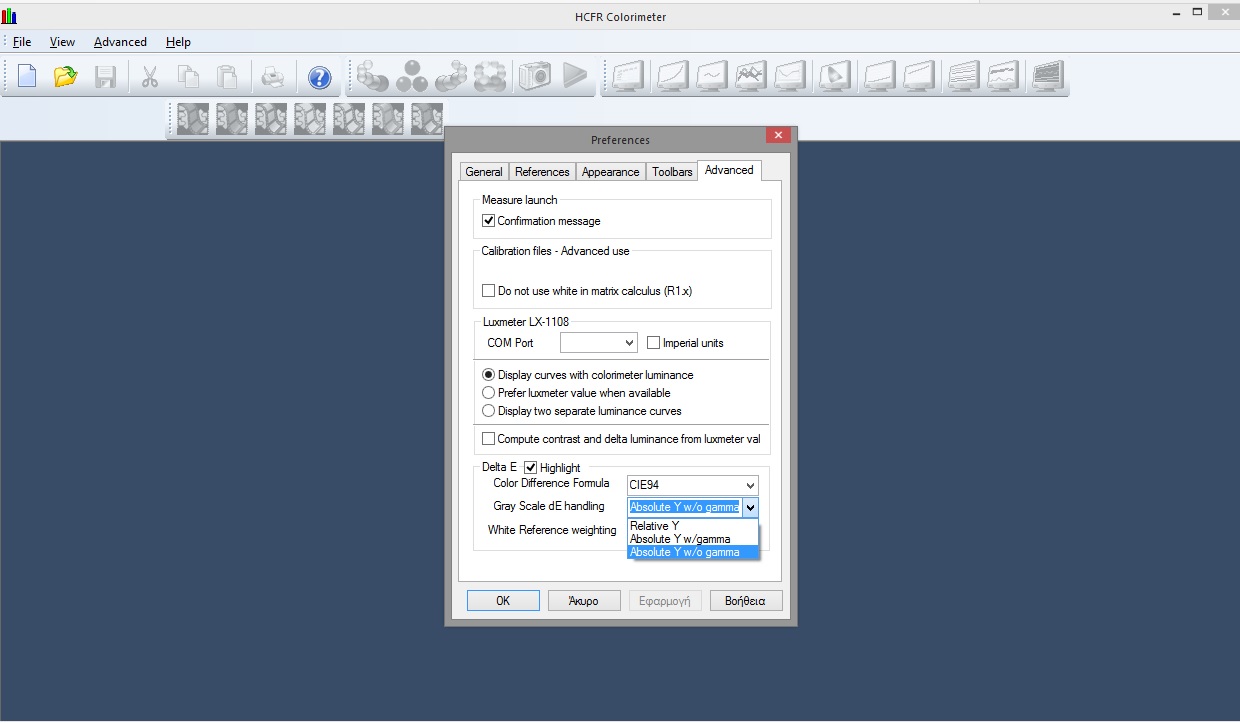

Απλα οπως ειδα απο το Γαλλικο το προγραμμα η τιμη του de διαφοροποιηται απο τις ρυθμισεις που θα δωσεις εδω
εαν δωσεις relative Y θα βγαλει de στο 7 ενα δωσεις absoloute Y W/O δινει 1,4 .



[svellinis]

Το ρυθμισα εξ αρχης χωρις να πειραξω το πρασινο χαμηλα δεν αλλαξε κατι το ιδιο αποτελεσμα .

Αυριο θα ανεβασω τι δινει η επιλογη gamma 2.4



[Kostas Kefalas]

το Γαλλικο το προγραμμα η τιμη του de διαφοροποιηται απο τις ρυθμισεις που θα δωσεις εδω
εαν δωσεις relative Y θα βγαλει de στο 7 ενα δωσεις absoloute Y W/O δινει 1,4 .

κοντα επεσα

να χρησιμοποιεις αυτη με το μεγαλο λαθος

και μην κανεις ρυθμιση με δυναμικη ιριδα......



[Kostas Kefalas]

Ενδιαμεσους κορεσμους δεν μετρησα καθως το calman 4.5 δεν εχει την δυνατοτητα .

να χρησιμοποιεις το hcfr σε σχεση με το calman που εχεις.....

ειναι καλυτερο το hcfr



[svellinis]

κοντα επεσα

να χρησιμοποιεις αυτη με το μεγαλο λαθος

και μην κανεις ρυθμιση με δυναμικη ιριδα......

Σωστο ειναι το Calman σε αυτο το σημειο Κωστα αλλου εχει τα θεματακια του
Ρυθμισεις κανω παντα με την ιριδα off ή στο manual

Το relative Y σημαινει οτι δινει σχετικη τιμη δηλαδη σε σχεση με αλλον υπολογισμο ενω το absolute ακριβως παντα επιλεγω absolute .

http://www.avsforum.com/forum/139-d...rojector-display-calibration-software-82.html

• Color difference formulas, CIE76, CIE2000, and CMC. Select on the advanced properties page.
• Color difference handling of gray scale improved with added options.
• Color coding of dE values in the measurement boxes and for the window border based on average.
• Display of color checker and dE formula selection in the measurements window title
• Switch for turning off the madVR 3dlut when sending test patterns through madVR

The criteria for green/yellow/red highlighting is slightly different based on which color difference formula you are using but generally < 2 = green, >2 and < 4 = yellow, > 4 = red

The gray scale dE handling has been updated to use all of the above formulas and has 3 options for handling the white reference.

1. Relative -> Y White = Y measured.
2. Absolute w/gamma -> Color reference Y set to desired Y gamma target.
3. Absolute w/o gamma -> Color reference Y set to measured Y. (perfect gamma)

The recommended default for grayscale tuning is CIE2000 with option 3. For more sensitivity to chromaticity errors use any of the color formulas with option 1 although this option over-emphasizes errors at low luminance.



[svellinis]

να χρησιμοποιεις το hcfr σε σχεση με το calman που εχεις.....

ειναι καλυτερο το hcfr

Το θεωρω πολυ δυσχρηστο Κωστα δεν εχει πουθενα τιμες για delta H δεν ακουω ηχο κλικ κλικ οταν μετραει το οργανο δυσκολευομαι με τα profile στα οργανα και αλλα ...
Απο την αλλη μπορεις να καλιμπραρεις και σε 75 % κορεσμο να δεις ενδιαμεσους κορεσμους και σου δινει gamma bt.1886.
Δεν ανεβαζεις εσυ που το κατεχεις εναν αναλυτικο οδηγο να το μαθουμε και εμεις ?



[Kostas Kefalas]

δεν το χρησιμοποιω .......αλλα λιγο που το δουλεψα θεωρω οτι ειναι πολυ καλο ......ειναι και τσαμπα

εγω παιζω με chromapure

ολα τα προγραμματα καλα ειναι βασικα.....οπως βολευτει ο καθενας.
