αχαχαχ , όχι μην αγχώνεσαι !!

θα βάλεις την αντίσταση των ηχείων π.χ. 8Ω
τη συχνότητα που θες να κόβει το φίλτρο π.χ. 100 Hz
και θα υπολογίσει τον πυκνωτή π.χ. με τα παραπάνω θα βγάλει 199.044585987 μF
Δεν υπάρχει ακριβώς τέτοιος στο εμπόριο, υπάρχει όμως 200 μF που είναι φυσικά το ίδιο.

NAI ΑΥΤΟ ΒΓΑΖΕΙ!!!!
το εκανα μονος μου πριν δω την απαντηση σου
ΕΥΧΑΡΙΣΤΩ ΠΟΛΥ!!!!
[DOUBLEPOST=1522736824][/DOUBLEPOST]
..και το πηνίο να είναι αυτό έτσι;
https://grobotronics.com/wire-inductor-100uh-5a.html



[wnet]

..και το πηνίο να είναι αυτό έτσι;
https://grobotronics.com/wire-inductor-100uh-5a.html

χμμμ όχι,

με την ίδια συχνότητα και αντίσταση
από εδώ http://www.learningaboutelectronics.com/Articles/Low-pass-filter-calculator.php
παίρνω τιμή πηνίου 12.7 mH και όχι 100 μΗ
Φαίνεται και με το μάτι πως είναι μικρό αυτό που δείχνεις, πολύ λίγες σπείρες.



[Dretman]

χμμμ όχι,

με την ίδια συχνότητα και αντίσταση
από εδώ http://www.learningaboutelectronics.com/Articles/Low-pass-filter-calculator.php
παίρνω τιμή πηνίου 12.7 mH και όχι 100 μΗ
Φαίνεται και με το μάτι πως είναι μικρό αυτό που δείχνεις, πολύ λίγες σπείρες.

μμμ... το πιο κοντινο ειναι αυτο...

https://venieris.com/ΗΛΕΚΤΡΟΝΙΚΑ-ΗΛ...ategoryID/3750/Level/a/ProductID/35224/List/0

κατσε να δω και πως το εβγαλες το 12,7...
[DOUBLEPOST=1522739721][/DOUBLEPOST]υπολογιζοντας 8Ω το σαμπ... με 100Ηz ... σωστα;



[wnet]

μμμ... το πιο κοντινο ειναι αυτο...

https://venieris.com/ΗΛΕΚΤΡΟΝΙΚΑ-ΗΛΕΚΤΡΟΛΟΓΙΚΑ/Ηλεκτρονικά-Είδη/CategoryID/3750/Level/a/ProductID/35224/List/0

κατσε να δω και πως το εβγαλες το 12,7...
[DOUBLEPOST=1522739721][/DOUBLEPOST]υπολογιζοντας 8Ω το σαμπ... με 100Ηz ... σωστα;

Το 12,7 έτσι το έβγαλα, ναι. Αν έχεις άλλες τιμές απλά βάζεις τις δικές σου.
Με το πηνίο που δείχνεις. η συχνότητα αποκοπής γίνεται 84,9Hz... Για τα δεδομένα της κατασκευής δε νομίζω να υπάρχει πρόβλημα.
Το πολύ πολύ να υπολογίσεις και τους πυκνωτές για αυτή τη συχνότητα.

Παρ όλα αυτά κάτι δε μ αρέσει....
Το σχέδιο που δείχνεις προϋποθέτει πως έχεις ενισχυτή με 3 κανάλια.
Έχεις; και αν ναι, μήπως φιλτράρει ήδη της υψηλές στην έξοδο για το sub οπότε γλυτώνεις το πηνίο;;



[Dretman]

Το 12,7 έτσι το έβγαλα, ναι. Αν έχεις άλλες τιμές απλά βάζεις τις δικές σου.
Με το πηνίο που δείχνεις. η συχνότητα αποκοπής γίνεται 84,9Hz... Για τα δεδομένα της κατασκευής δε νομίζω να υπάρχει πρόβλημα.
Το πολύ πολύ να υπολογίσεις και τους πυκνωτές για αυτή τη συχνότητα.

Παρ όλα αυτά κάτι δε μ αρέσει....
Το σχέδιο που δείχνεις προϋποθέτει πως έχεις ενισχυτή με 3 κανάλια.
Έχεις; και αν ναι, μήπως φιλτράρει ήδη της υψηλές στην έξοδο για το sub οπότε γλυτώνεις το πηνίο;;

o ενισχυτης ειναι αυτος...
https://www.banggood.com/Lepai-LP-8...-Car-Home-Play-p-976548.html?cur_warehouse=CN

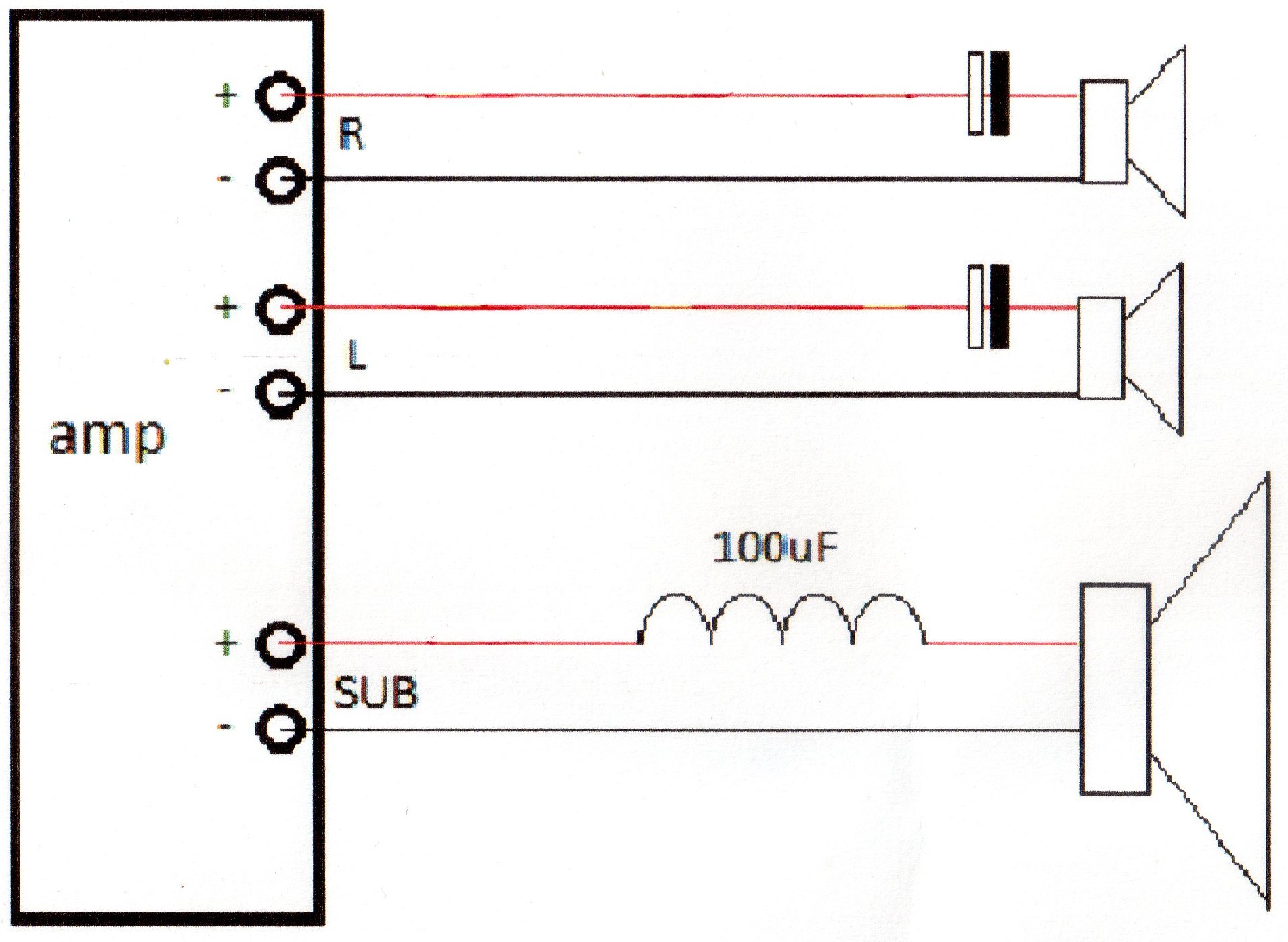

γι αυτο εκανα το σχεδιακι ετσι ... εχει εξοδο για σαμπακι και ρυθμιστηρι...



[wnet]

o ενισχυτης ειναι αυτος...
https://www.banggood.com/Lepai-LP-8...-Car-Home-Play-p-976548.html?cur_warehouse=CN
γι αυτο εκανα το σχεδιακι ετσι ... εχει εξοδο για σαμπακι και ρυθμιστηρι...

Πιθανότατα να μη χρειαστείς πηνίο απ ότι τον βλέπω.... ξεκίνα χωρίς πηνίο και βλέπεις.
Ίσως να μη χρειάζονται καν και οι πυκνωτές, αλλά αυτοί είναι φτηνοί οπότε δεν υπάρχει θέμα.
Κάτι που είδα στα comments και δε μου άρεσε πολύ (ανάλογα βέβαια πως θα τον στήσεις) είναι πως το volume ρυθμίζει μόνο τα 2 κανάλια... δεν είναι κάτι σαν Master Volume, να έχεις ρυθμίσει το bass με το ρυθμιστικό του και μετά με το volume όλα μαζι.



[Dretman]

Πιθανότατα να μη χρειαστείς πηνίο απ ότι τον βλέπω.... ξεκίνα χωρίς πηνίο και βλέπεις.
Ίσως να μη χρειάζονται καν και οι πυκνωτές, αλλά αυτοί είναι φτηνοί οπότε δεν υπάρχει θέμα.
Κάτι που είδα στα comments και δε μου άρεσε πολύ (ανάλογα βέβαια πως θα τον στήσεις) είναι πως το volume ρυθμίζει μόνο τα 2 κανάλια... δεν είναι κάτι σαν Master Volume, να έχεις ρυθμίσει το bass με το ρυθμιστικό του και μετά με το volume όλα μαζι.

Καταλαβα καταλαβα!!! Οκ θα κανω δοκιμη λοιπον αυριο θα παω για ψωνια... γουφερακι 5αρακι δεν μπορω να βρω .. και το 6.5 δεν χωραει...



[Dretman]

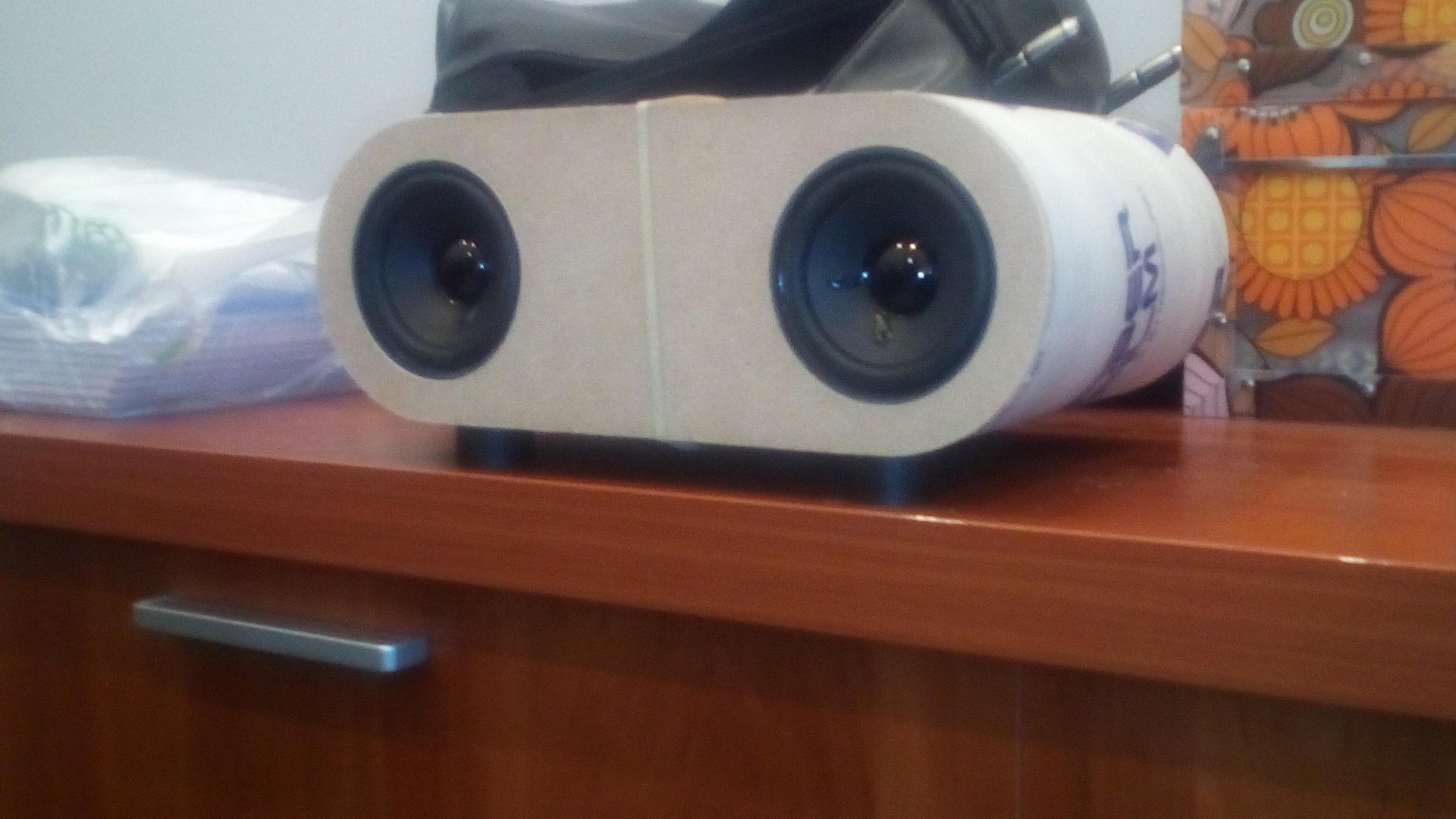

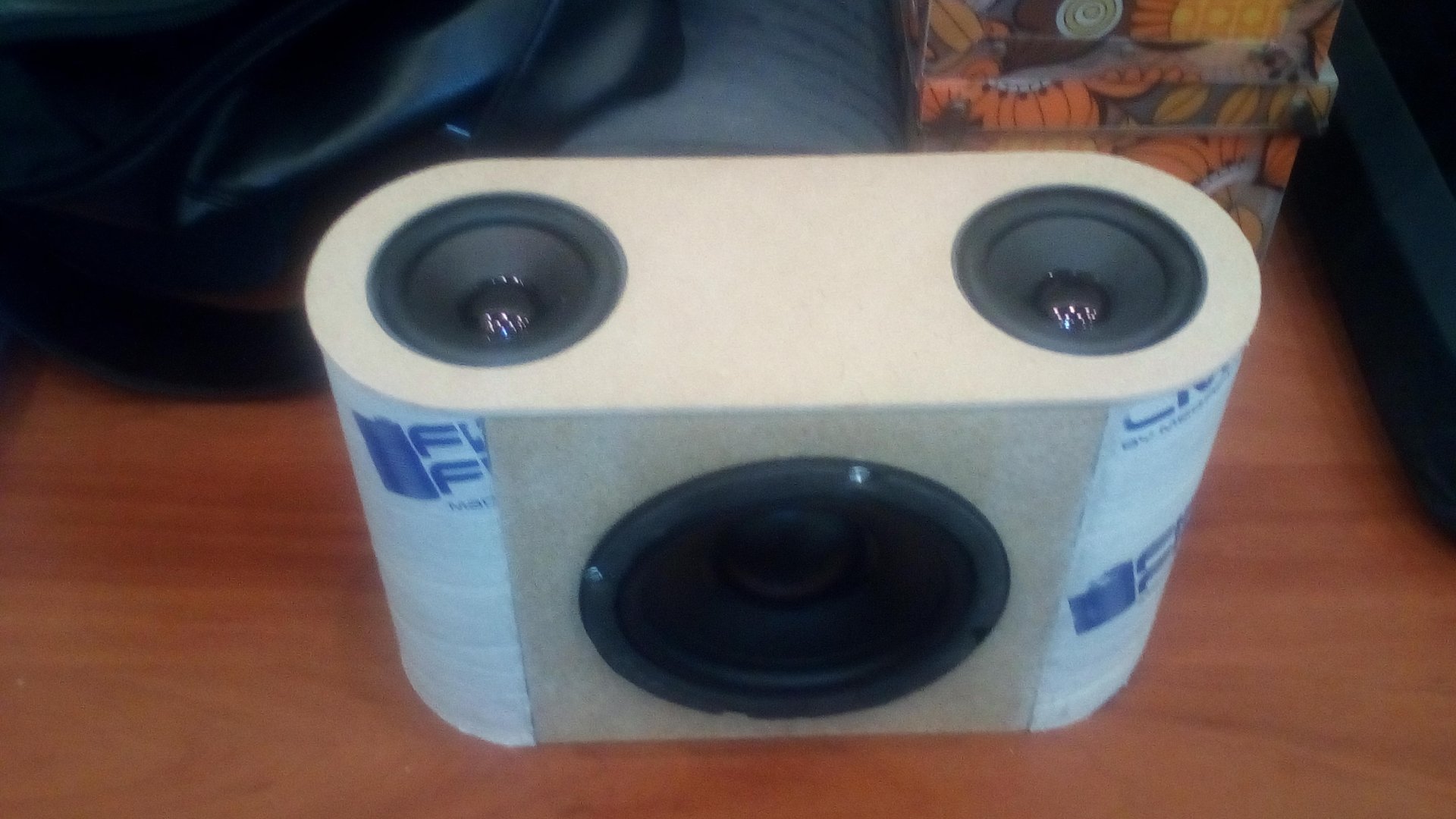

Αδειουλα λοιπόν απο σήμερα και για να περασει η ωρα μιας και η σταυρουλα δουλευει... μαστορεματα υψηλού επιπεδου....

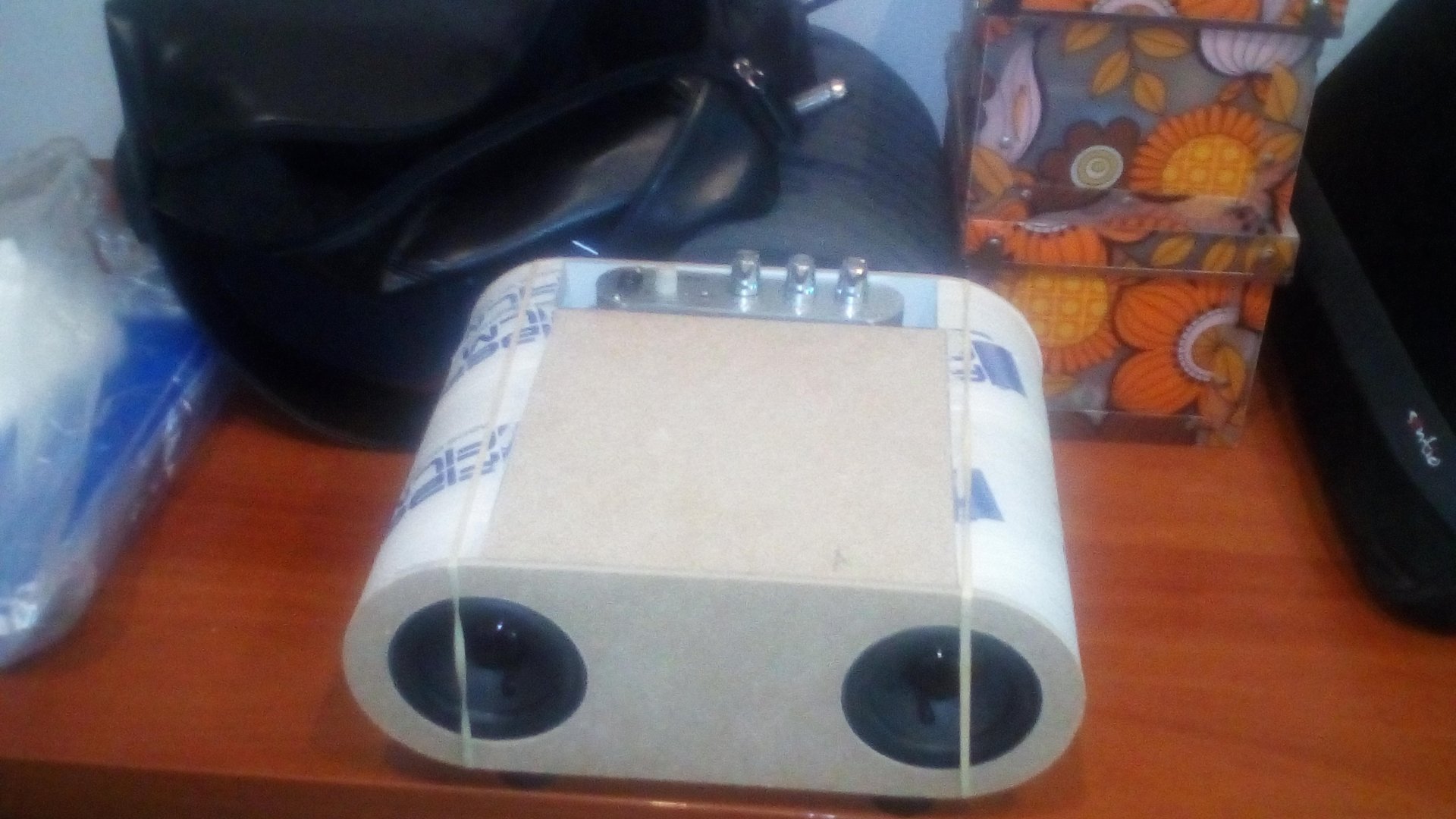

Το λοιπον συνδεσα δοκιμαστικα στον 2.1 ενισχυτακο τα δυο visaton και ενα 5.25" γουφερακι χωρις κατι αλλο... κατ ευθειαν στις εξοδους... νομιζω οτι το αποτελεσμα ειναι αρκετα ικανοποιητικο αν και πραγματι καθε φορα που αυξομειωνω την ενταση πρεπει να ρυθμιζω και τις χαμηλες...το αποτελεσμα θα ειναι καπως ετσι...ισως με ποιο ψηλοχοντρα ποδαρακια...

[DOUBLEPOST=1522843547][/DOUBLEPOST]το γουφερακι που βρήκα είναι αυτό ...
http://www.djshop.gr/pd/skytec-woofer-pprubber-525-13020.htm?lang=el&path=-1542103886

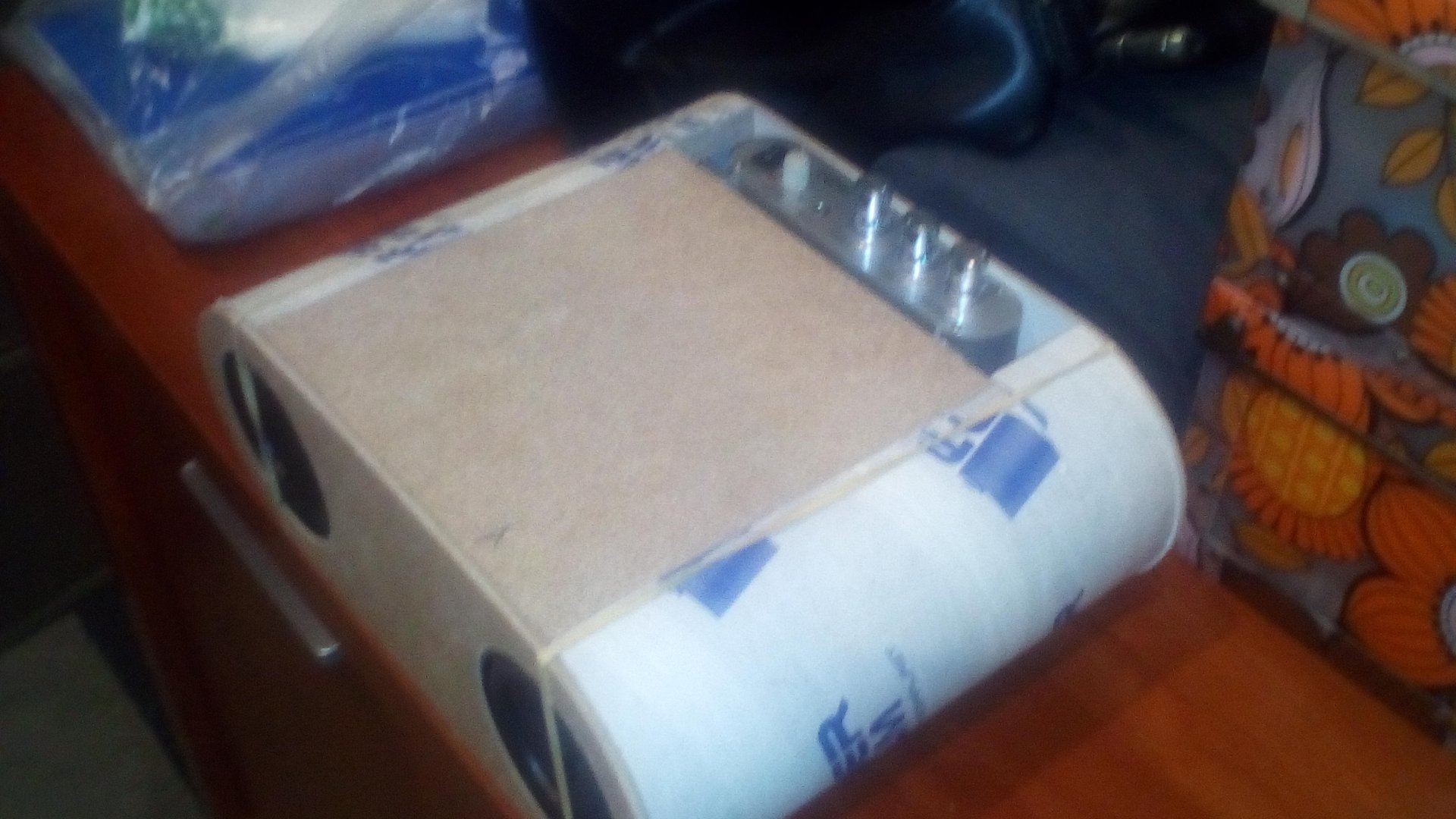

μάλλον ο ενισχυτακος θα τοποθετηθεί από έξω μερια με κανενα κολπακι για μην φαινεται... θα δουμε...εχουμε δουλεια ακομα..



[wnet]

...μάλλον ο ενισχυτακος θα τοποθετηθεί από έξω μερια με κανενα κολπακι για μην φαινεται... θα δουμε...εχουμε δουλεια ακομα..

Ο ενισχυτάκος κατά τη γνώμη μου θα πρέπει να τοποθετηθεί κάπου πίσω ή μέσα στο κουτί αλλά με τα ρυθμιστικά του έξω ώστε να μπορείς να ρυθμίζεις.

Όσον άφορα το Volume, θα αναγκαστείς να βάλεις ένα ποτενσιόμετρο μπροστά , π.χ. στη μέση του κουτιου και από κει να πάει στον ενισχυτή.... ώστε με ένα ρυθμιστικό να έχεις "master" volume.... με τα 2 volume του ενισχυτή θα ρυθμίσεις την αναλογία LR/Bass και δε θα τα πολυπειράζεις.



[Dretman]

Το ειπες.. και έγινε. .40mm πιο βαθυ... απλα...
[DOUBLEPOST=1522848126][/DOUBLEPOST]

Όσον άφορα το Volume, θα αναγκαστείς να βάλεις ένα ποτενσιόμετρο μπροστά , π.χ. στη μέση του κουτιου και από κει να πάει στον ενισχυτή.... ώστε με ένα ρυθμιστικό να έχεις "master" volume.... με τα 2 volume του ενισχυτή θα ρυθμίσεις την αναλογία LR/Bass και δε θα τα πολυπειράζεις.

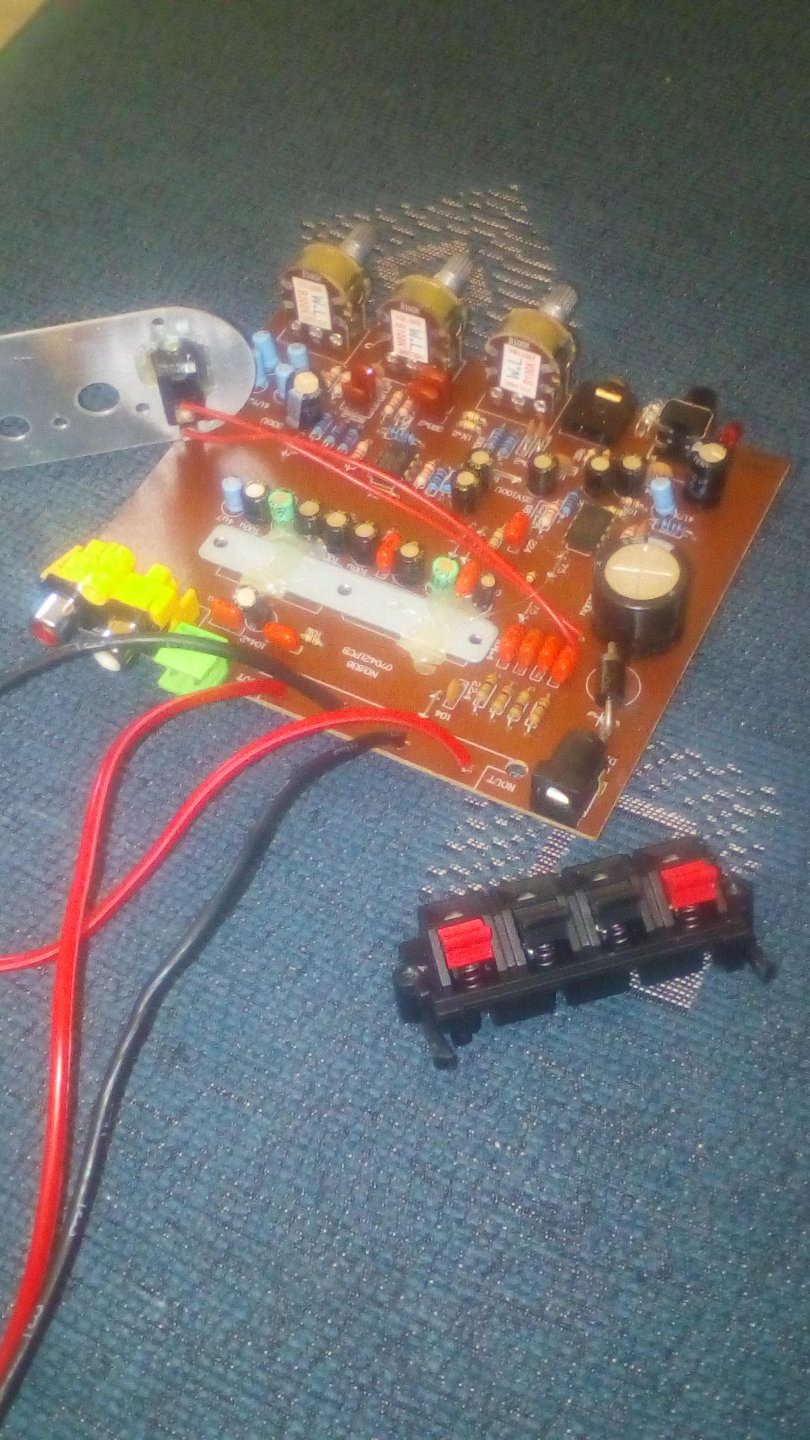

Καλη ιδέα ... την φοβάμαι βέβαια... τωρα "βαζω" μεσα ολες τις εξοδους γιατι εξεχουν απο την κατασκευή... αν την γλιτώσει η πλακετα θα κανουμε και το κολπακι με το ποντεσιομετρο...



[Dretman]

Όσον άφορα το Volume, θα αναγκαστείς να βάλεις ένα ποτενσιόμετρο μπροστά , π.χ. στη μέση του κουτιου και από κει να πάει στον ενισχυτή.... ώστε με ένα ρυθμιστικό να έχεις "master" volume.... με τα 2 volume του ενισχυτή θα ρυθμίσεις την αναλογία LR/Bass και δε θα τα πολυπειράζεις.

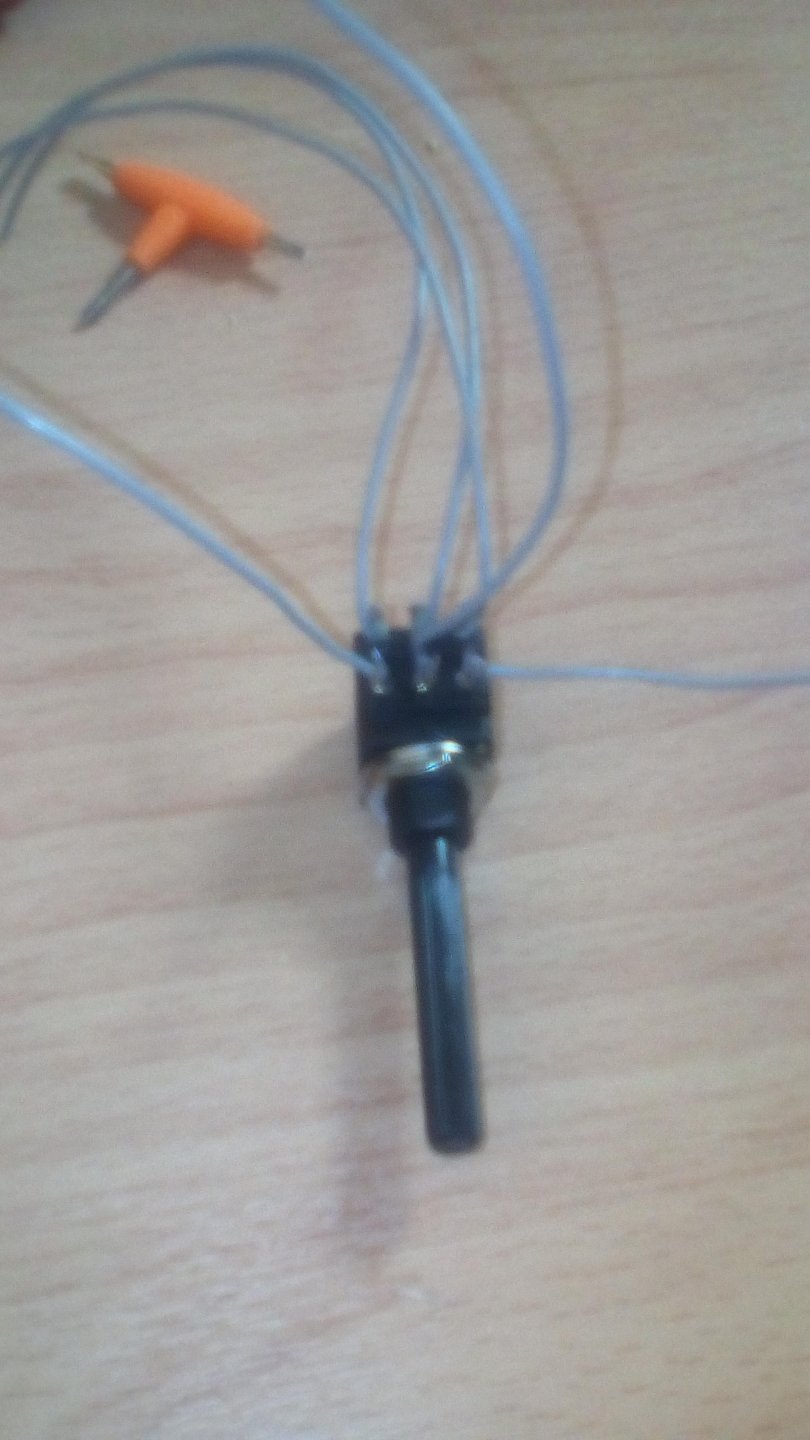

Μμμμ... εχω ενα ποντεσιομετρο 100Κ και αρκετα 50Κ... ευτυχως μαζευω τη σαβουρα... αλλα πως το συνδεω;
[DOUBLEPOST=1522854087][/DOUBLEPOST]Χα...! Το 100αρι το εχω και ετοιμο...



[wnet]

Μμμμ... εχω ενα ποντεσιομετρο 100Κ και αρκετα 50Κ... ευτυχως μαζευω τη σαβουρα... αλλα πως το συνδεω;

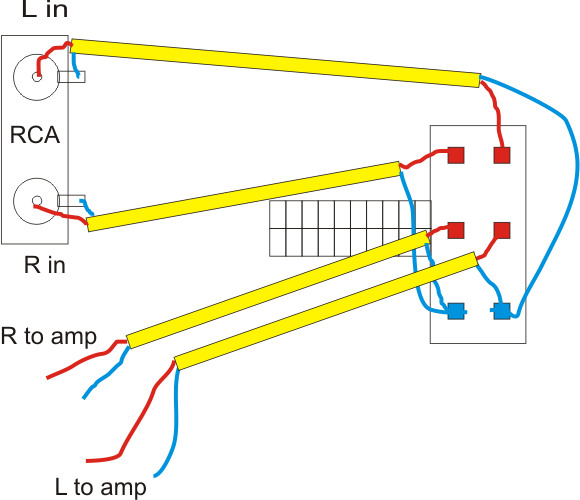

[DOUBLEPOST=1522854087][/DOUBLEPOST]Χα...! Το 100αρι το εχω και ετοιμο... View attachment 93746

Δεν το σχεδίασα πολύ όμορφα αλλά η δουλειά θα γίνει...
Το κίτρινο είναι κάποιο θωρακισμένο καλώδιο που θα διαλέξεις
Το κόκκινο είναι το εσωτερικό, ο πυρήνας του καλωδίου
Το μπλε είναι η θωράκιση



[Dretman]

Αμααααν... δυσκολακιιιιιι... θα το προσπαθησω ομως.... να βγαλω το ποντεσιομετρο του volume του ενισχυτη; ή να βαλω ενα καινούργιο;
Το σχεδιακι ειναι μια χαρα... τελειο...Ευχαριστώ πολυ!



[wnet]

Αμααααν... δυσκολακιιιιιι... θα το προσπαθησω ομως.... να βγαλω το ποντεσιομετρο του volume του ενισχυτη; ή να βαλω ενα καινούργιο;
Το σχεδιακι ειναι μια χαρα... τελειο...Ευχαριστώ πολυ!

Ένα καινούριο, αστό αυτό στον ενισχυτή.



[Dretman]

Ένα καινούριο, αστό αυτό στον ενισχυτή.

ok... αυτό που δεν καταλαβαίνω στο σχεδιακι είναι τα L και R to amp ... σε ποιες επαφές τις πλακέτας θα πάνε να κολλήσουν...



[wnet]

ok... αυτό που δεν καταλαβαίνω στο σχεδιακι είναι τα L και R to amp ... σε ποιες επαφές τις πλακέτας θα πάνε να κολλήσουν...

Στην είσοδο του ενισχυτή, εκεί που έχει το κόκκινο και άσπρο RCA.
Αν δε θες να τα κολλήσεις κατευθείαν στην πλακέτα, μπορείς να βάλεις 2 RCA αρσενικά και να τα κουμπώσεις στον ενισχυτή.



[Dretman]

Στην είσοδο του ενισχυτή, εκεί που έχει το κόκκινο και άσπρο RCA.
Αν δε θες να τα κολλήσεις κατευθείαν στην πλακέτα, μπορείς να βάλεις 2 RCA αρσενικά και να τα κουμπώσεις στον ενισχυτή.

στο πανω και αριστερα του σχεδιου.. πανε στο input ok αυτο το καταλαβα...
στο κατω και αριστερα δεν μπορω να καταλαβω...



[wnet]

στο πανω και αριστερα του σχεδιου.. πανε στο input ok αυτο το καταλαβα...
στο κατω και αριστερα δεν μπορω να καταλαβω...

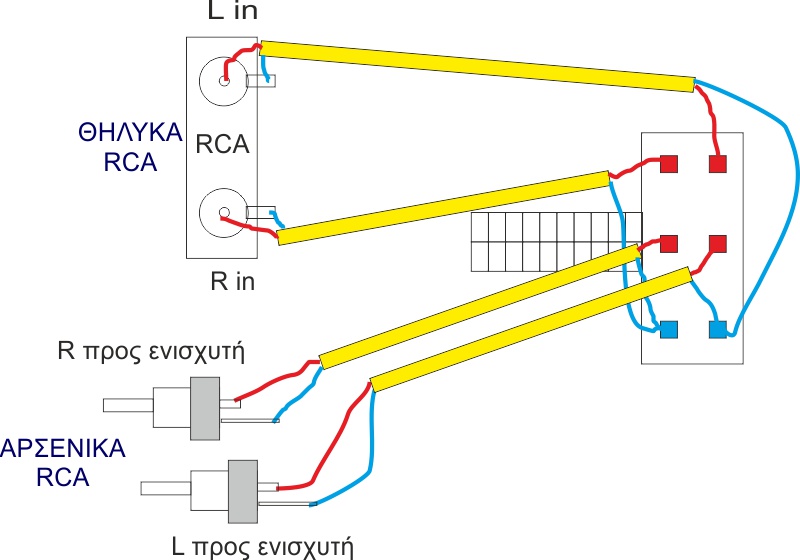

Για να δοκιμάσω με ...αναβαθμισμένο σχεδιάκι



[Dretman]

Για να δοκιμάσω με ...αναβαθμισμένο σχεδιάκι

Αααα... λαμπρά !!! Απλο... και που πανε και καρφωνονται τα rca βυσματα παρακαλω;



[wnet]

Αααα... λαμπρά !!! Απλο... και που πανε και καρφωνονται τα rca βυσματα παρακαλω;

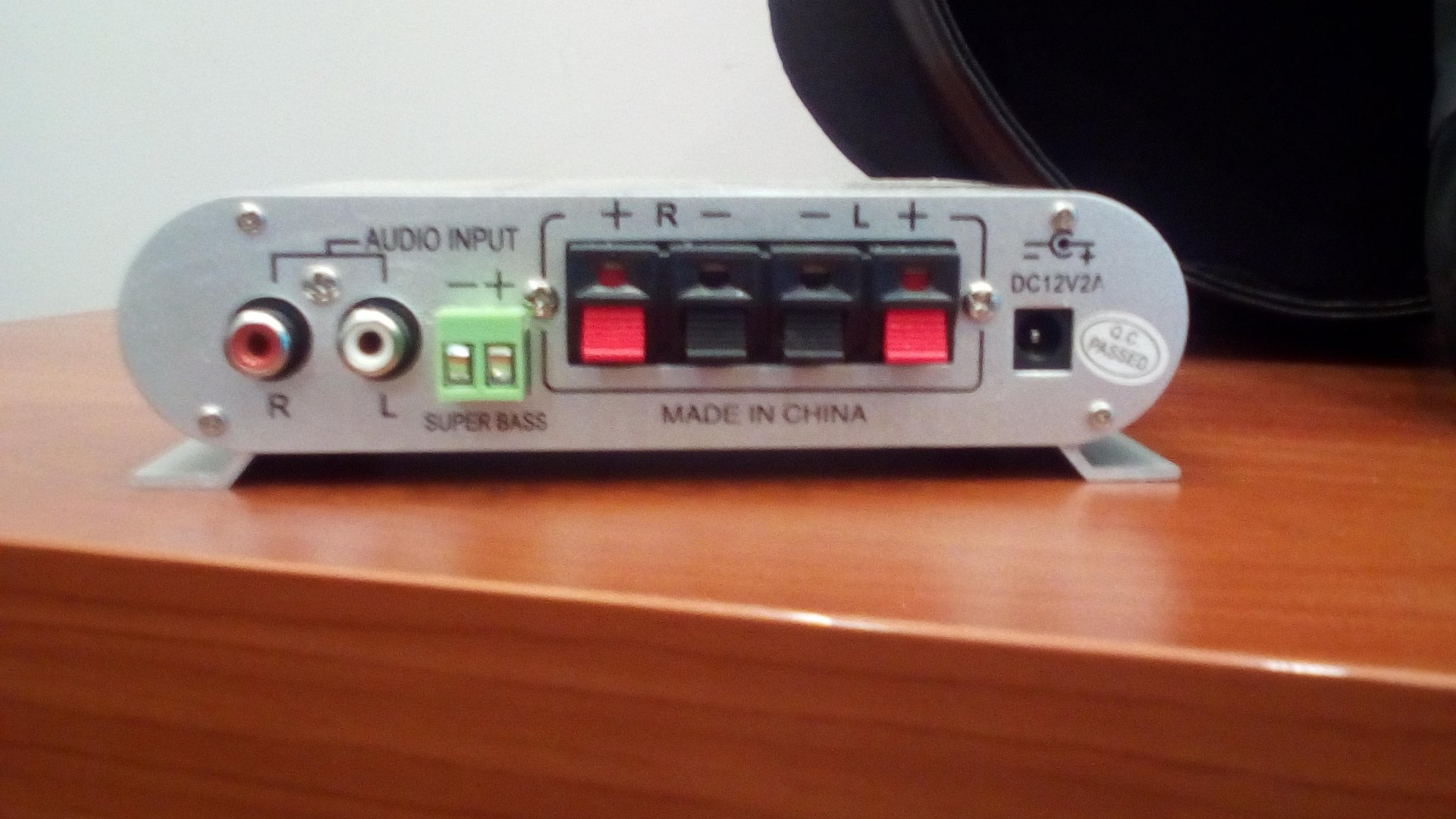

Στον ενισχυτή. Εκεί που γράφει "AUDIO INPUT".
