Κίνηση με νερό....Τι λέτε????


Μηνύματα
901
Reaction score
0
Το έκανα εγώ!!

Παιδιά ο δαμιανός μας βρήκε τη λύση....

Αρκεί να μας πεί τις τιμές για τους πυκνωτές και τις διόδους!!!!


Μηνύματα
2.290
Reaction score
3
Απάντηση: Re: Κίνηση με νερό....Τι λέτε????

Το έκανα εγώ!!

Παιδιά ο δαμιανός μας βρήκε τη λύση....

Αρκεί να μας πεί τις τιμές για τους πυκνωτές και τις διόδους!!!!
Ζηση μου, δες σε παρακαλώ την προηγούμενη σελίδα , γιατί το ανέβασα σε ντοκ και τολάχιστον εγώ το βλέπω μέσα από το φόρουμ.


Μηνύματα
901
Reaction score
0
έ....
Εάν δε φανεί και τώρα.... εγώ είμαι ο αλάχ....




Δαμιανέ περιμένω τις τιμές των διόδων και των πυκνωτών.!!!



Μηνύματα
2.290
Reaction score
3
Απάντηση: Κίνηση με νερό....Τι λέτε????

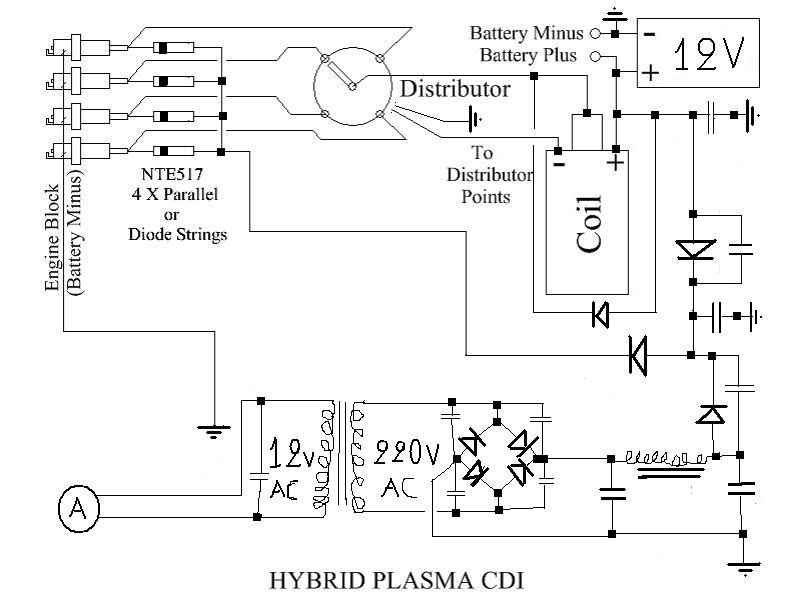

Δευτε λάβετε φως...
Αρχίζω:
Από το Α (Αλτενειτορ)
πυκνωτακι παράλληλο στ 12 βολτ είναι 10nF /50volt polyester or polypropylene or MFK
θα γραφω στα αγγλικα γιατι μ' ενοχλούν οι αλλαγες γραμματοσειρων...

Transformer 220v to 12v ac 3A
diodes (bridge) 1N 2396 or BY227 (X4)
capacitors 10 nF/ 500 volt (X4) polyester or polypropylene or MFK
Capacitor electroletic (with + and -) the + goes up and the - goes down!

uni coil (balast of neon lights of 58Watt)

Capacitor electroletic (with + and -) the + goes up and the - goes down!

diode the same
capacitor 10nF/500V polyester or polypropylene or MFK
all the other diodes and capacitors are the same.
I did not find in my book NTE 517
I suggest in place of NTE 517 ,BY 227 or 1N2396 or 1N3108 or
1N3760 or
or BY228 or 1N4723
that was all
I wish you good luck!


Μηνύματα
2.290
Reaction score
3
Απάντηση: Re: Κίνηση με νερό....Τι λέτε????

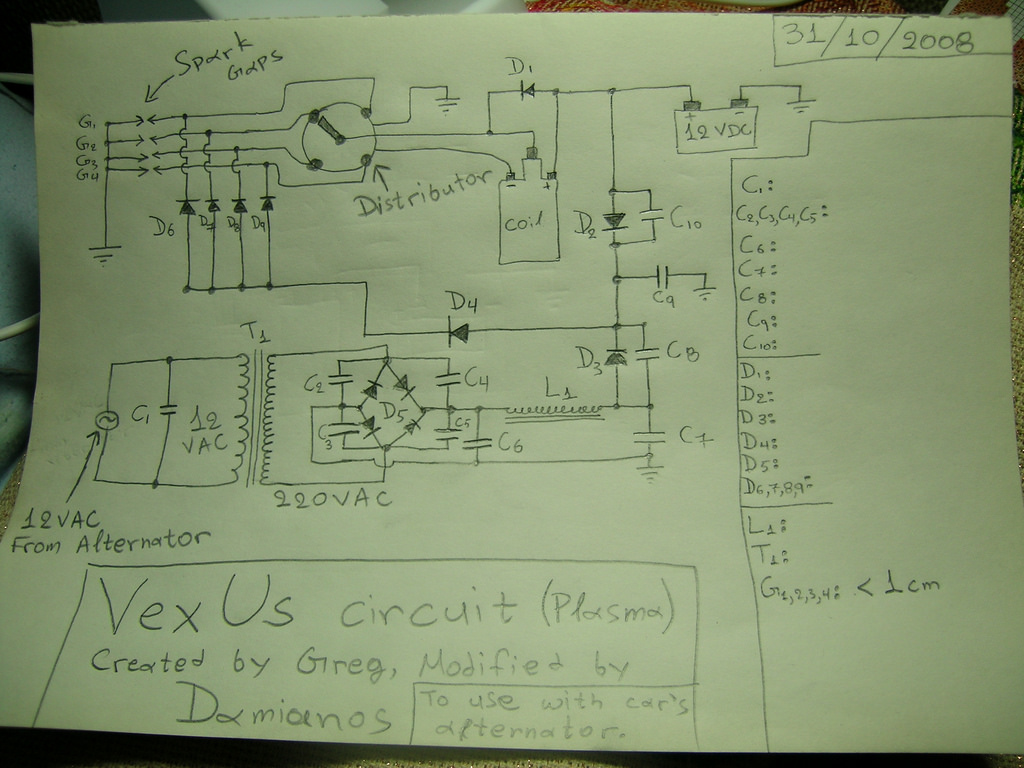

έλα....!!

Για δώσε τις τιμές τώρα....:



μεγαλύτερη ανάλυση εδώ: http://farm4.static.flickr.com/3048/2989529041_37440f9b04_b.jpg
Οι C6 και C7 είναι ίδιοι και ηλεκτρολυτικοί πυκτωτες!
το συν συνδέεται πάνω! (με το βαλλαστ)
τα άλλα τα έγραψα...

στο σχέδιο σου πάλι ξεχασες (αλλα αυτον δεν πειραζει και τόσο) τον πυκνωτή πανω και πριν τη διοδο κοντά στον πόλο +


Μηνύματα
901
Reaction score
0
Δαμιανέ!!

Μαρέσει!!!!
Πολύ καλό!! Μπράβο, και πάλι μπράβο!!

Ξέρω τις 1Ν5408 οι οποίες είναι 1000 βόλτ 3 αμπέρ. Κάνουν για παντού????


Μηνύματα
2.290
Reaction score
3
Απάντηση: Re: Κίνηση με νερό....Τι λέτε????

Δαμιανέ!!

Μαρέσει!!!!
Πολύ καλό!! Μπράβο, και πάλι μπράβο!!

Ξέρω τις 1Ν5408 οι οποίες είναι 1000 βόλτ 3 αμπέρ. Κάνουν για παντού????
Στη συγκεκριμμενη περιπτωση μας ενδιαφέρουν περισσότερο τα αμπέρ αρκεί να είναι περίπου πάνω από 450 βολτ
κάνει και η ΒΥ 255.
Eχεις κι εσυ τα (γερμανικα) βιβλια eca, vrt?



Μηνύματα
901
Reaction score
0
Eχεις κι εσυ τα βιβλια eca?
Όχι.... τις ψάχνω στο google..!!

Οι by255 είναι κι αυτές στα 3 αμπέρ.
Απλά έλεγα άν αγόραζα διόδους, να αγόραζα έναν τύπο!


Μηνύματα
2.290
Reaction score
3
Απάντηση: Κίνηση με νερό....Τι λέτε????

C6 και C7 υπάρχει και σε έναν διπλό που λέγεται (100+100μF) 450Volt
100 ο ένας και 100 ο αλλος
αλλα υπάρχουν και σε ενα μεγαλο (10cm) βαρελι του οποίου το εξω βιδωτό είναι πλην κοινο και οι δυο ακιδες η μια κοντα στην αλλη, το συν του ενός 100, και το συν του άλλου 100.
Ο μικρος που ξεχασες είναι 10nF /50 volt (και 500βολτ να είναι δεν πειράζει, αρκει να μην είναι κατω από 50 , για να μην κανει κανενα μπαμ)


Μηνύματα
901
Reaction score
0
Θα είναι ακριβός αυτός ο διπλός 100+100 μF ε???? Να φανταστώ είναι ηλεκτρολυτικός??

C8, C9 και C10 τι τιμές έχουν??

Για τις διόδους δεν μου είπες....

Σόρι αν γίνομαι κουράστικός και ίσως αδιάκριτος με τις ερωτήσεις, αλλά είμαι ικανός αύριο κιόλλας να πάω να παραγγείλω τα υλικά, και να πάρω ρεύμα απο την μπρίζα του σπιτιού!!


Μηνύματα
2.290
Reaction score
3
Απάντηση: Κίνηση με νερό....Τι λέτε????

Καλό θα ήταν επίσης, μετά το αλτενεϊτορ να βάζαμε κατα σειρά μια ασφάλεια 30 ή 40 αμπέρ (θεωρητικα και 15 αμπέρ είναι πιο καλα) για πιο καλά (για να προστατεψουμε το αλτενεϊτορ εαν κάτι "καει" ποτέ...)

Περιμένω σχόλια...


Μηνύματα
2.290
Reaction score
3
Απάντηση: Re: Κίνηση με νερό....Τι λέτε????

Θα είναι ακριβός αυτός ο διπλός 100+100 μF ε???? Να φανταστώ είναι ηλεκτρολυτικός??

C8, C9 και C10 τι τιμές έχουν??

Για τις διόδους δεν μου είπες....

Σόρι αν γίνομαι κουράστικός και ίσως αδιάκριτος με τις ερωτήσεις, αλλά είμαι ικανός αύριο κιόλλας να πάω να παραγγείλω τα υλικά, και να πάρω ρεύμα απο την μπρίζα του σπιτιού!!
Δεν με κουράζεις, (για ονομα του Θεου)
Εξάλλου αφου ξέρεις ότι είμαι πάντα στη διάθεση σου (σας) για καθε διευκρίνηση.
τους πυκνωτες βαλε τους 10 nF στα 500Volt.
Οι διοδοι είναι ιδιοι.
Ηθελα επίσης να σου πω (και με πρόλαβες) οτι μπορει κανεις να το τεσταρει χωρις (αλτενειτορ και μετασχηματιστή) στην μπρίζα (προσοχη σε όσους δεν ξέρουν!)
Το τεστάρουμε και βλεπουμε...
(Σημειώνω ότι άλλο είναι το coil για πλατινες και άλλο το coil για ηλεκτρονικη)


Μηνύματα
2.290
Reaction score
3
Απάντηση: Κίνηση με νερό....Τι λέτε????

Ζηση μου,
Δεν μου είπες τελικά,
εχεις κι εσυ τα (γερμανικα) βιβλια eca, vrt για τρανσιστορ, διοδους, θυριστορ, κλπ?

Εγω πάντως, τα έριξα ένα καλό ξεσκόνισμα μετά που τα κατέβασα από το παταρι...


Μηνύματα
2.290
Reaction score
3
Απάντηση: Re: Κίνηση με νερό....Τι λέτε????

Όχι.... τις ψάχνω στο google..!!

Οι by255 είναι κι αυτές στα 3 αμπέρ.
Απλά έλεγα άν αγόραζα διόδους, να αγόραζα έναν τύπο!
Ζήση μου συγνωμη, αλλα φαινεται οτι δεν είδα καλα την πρώτη απάντησή σου...
Όταν λες για εναν τυπο, θα σου προτεινα να δεις και το μεγεθος τους...
Τωρα, εφοσον ολα ειναι καλα και εχουμε 100% πλασμα, δεν μενει παρα να φτάσει η πιεση η οποια θα κατεβάσει το πιστονάκι μας προς τα κάτω...
Το εύχομαι ολοψυχα...


Μηνύματα
901
Reaction score
0
Κατ' αρχάς θα πρέπει να δούμε εάν αυτό το κύκλωμα βγάζει πολύ μεγάλο ή πολύ μικρό κεραυνό. Εγώ πιστεύω πως θα βγάλει μεγαλύτερο απο τον αναμενόμενο....

Γι' αυτό λοιπόν, πρώτα πρέπει να το δοκιμάσουμε στον πάγκο μας, και ύστερα όταν δούμε πως όλα είναι οκ,
πάμε στο ΚΑΛΟΟΟΟΟ!!!!!!!!!!! κομμάτι....!

Σε χιλιοευχαριστούμε πάντως Δαμιανέ για την συμμετοχή, την προσπάθεια και την υλοποίηση του σχεδίου σου.
Έκανες υπέροχη δουλειά!!!!

Να είσαι καλά και πάντα τέτοια στο φόρουμ μας!!
Καλορίζικο και πάλι, Να ευχηθώ και καλοτάξιδο!!!!

Αυτά!!

Υ.Γ.: Θέλεις να έρθεις στο φόρουμ που τα βρίσκω όλα αυτά?? Είμαι σίγουρος πως με το κύκλωμά σου θα τους βοηθήσεις κατα πολύ όλους, και θα βρείς πολλά ενδιαφέροντα πράματα εκει μέσα!!

Καλό θα ήταν βέββαια να μην το ξεχάσουμε το εδώ φόρουμ και ότι καινούριο βαίνει απο κεί, να το φέρνουμε κι εδώ....

Τί λες??


Μηνύματα
2.290
Reaction score
3
Απάντηση: Κίνηση με νερό....Τι λέτε????

Να είσαι καλά Ζήση μου,
χρόνο να έχουμε , για να κάνουμε τις δοκιμές μας...

Εδω είμαστε...


Μηνύματα
901
Reaction score
0
Να σε ρωτήσω κάτι Δαμιανέ!!

Ο διπλός μας πυκνωτής, 100 + 100 μF / 450βόλτ Έιναι ηλεκτρολυτικός????
