Το κατά Απόσβεσιν Ευαγγέλιον

Συζήτηση στο φόρουμ 'ΤΕΧΝΙΚΑ ΘΕΜΑΤΑ AUDIO' που ξεκίνησε από το μέλος Bhutia, στις 12 Μαρτίου 2019.

  1. costas EAR

    costas EAR Δόκτωρ ΔιαXύσιος
    Editor

    Εγγραφή:
    3 Οκτωβρίου 2004
    Μηνύματα:
    25.291
    Likes:
    28.240
    Γράφεις πιο γρήγορα από όσο μπορούμε να διαβάσουμε, άσε που με μια ανάγνωση δε βγαίνει...:p:p

    Σγα σγα... που θα πάει, θα το διαβάσω όλο!

    Ρισπεκτ δε θα πει τίποτα! :drinks:

    christos77, Zizik, jiovani75 and 2 others like this.
  2. Dimifoot

    Dimifoot Грези c Xeдpум
    Editor

    Εγγραφή:
    27 Νοεμβρίου 2014
    Μηνύματα:
    10.836
    Likes:
    19.835
    Μπούτια γράψε βιβλίο:hi:

  3. haris1308

    haris1308 Грязный Харис * * Πάρτε μπιεντάμπλιγιου!!!

    Εγγραφή:
    26 Ιανουαρίου 2012
    Μηνύματα:
    9.899
    Likes:
    14.084
    Μ@λ@κα μου διάβασα τα τρία πρώτα ποστς και ανέβασε θερμοκρασία το κινητό...

  4. jiovani75

    Εγγραφή:
    9 Ιουνίου 2009
    Μηνύματα:
    601
    Likes:
    2.466
    Εγώ το άφησα για να το διαβάσω στις διακοπές....

    christos77 likes this.
  5. SOCO

    Εγγραφή:
    5 Ιουνίου 2012
    Μηνύματα:
    3.499
    Likes:
    3.582
    Δεν ξερω εαν εχει γραφτει καπου..
    Η διαχειριση της αδρανειας και κυρια της στατικης δε μπορει να εχει στο πεδιο χρονου την ιδια κλασματικη αναλογια μαζας μεγαφωνου/ισχυς ενισχυτη... παντα οι ελαφροτεροι κωνοι θα εχουν υπεροχη εναντι βαρυτερων οταν κλειθουν να αναπαραξουν ιδιο συχνοτικο περιεχομενο στο ωφελιμο ευρος λειτουργιας τους...
    Ενα παπι 10 ιππων 0-40km εχει την καλυτερη εκκινιση και φρενα απο ενα τριαξονικο 500 ιππων (αδειο ή τρακτορα εστω :p)
    Και κατι απο σερβο ειχα ποσταρει αλλου πηγε ακλαφτο μαλλον...
    http://www.rythmikaudio.com/technology.html

    costas EAR, Bhutia and kkaram like this.
  6. Akis_G

    Akis_G Τηγανιτοειδές μπάσο!

    Εγγραφή:
    21 Μαϊου 2007
    Μηνύματα:
    1.145
    Likes:
    3.085
    Παντως, πρεπει να πω πως, εκει στο πρωτο ποστ, που λεει "ας μιλησουμε τωρα για ταλαντώσεις" και βαζει καπακι το λινκ από το chemistry.uoc.gr, τρεμοπαιξε λιγο το αριστερο μου ματι και περασα ένα ελαφρυ εγκεφαλικο, αλλα ενταξει, είμαι καλυτερα τωρα.:)

    costas EAR, Konnos, vasilisnt and 2 others like this.
  7. Bhutia

    Bhutia Hidden Guru
    Editor

    Εγγραφή:
    28 Μαρτίου 2009
    Μηνύματα:
    8.899
    Likes:
    14.264
    Έχει τονιστεί αυτό το στοιχείο,μέχρι και μe link παραστάσεων παρμένα από το rythmicaudio...
    https://www.avsite.gr/forum/threads/Το-κατά-Απόσβεσιν-Ευαγγέλιον.170865/#post-2409474
    Οι παράμετροι της ταλάντωσης έχουν καθολική ισχύ.Ομοίως και οι παραστάσεις.Όταν το δάκτυλο δείχνει το φεγγάρι,δεν ατενίζουμε το...δάκτυλο,ιδίως άμα το δεύτερο μας φέρνει έστω και πρόσκαιρη...ταραχή.;)
    Εσύ τότε...χάνεις.:p
    Μια σημαντική....λεπτομέρεια:Το νήμα αυτό δεν προσφέρει τόσο την πληροφορία επεξεργασμένη με τον τρόπο του γράφοντος,όσο το χρόνο - που θα αντιστοιχούσε στο ίδιο αποτέλεσμα επεξεργασίας από την πλευρά των ενδιαφερομένων.:D

    #27 Bhutia, 14 Μαρτίου 2019
    Last edited: 14 Μαρτίου 2019
    costas EAR and reactv8 like this.
  8. kkaram

    Εγγραφή:
    22 Δεκεμβρίου 2014
    Μηνύματα:
    1.006
    Likes:
    940
    Like για το παπί :)

    SOCO likes this.
  9. editor

    Εγγραφή:
    14 Ιουνίου 2014
    Μηνύματα:
    516
    Likes:
    660
    Εξαιρετικη αναλυση παραμετρων που οι κατασκευαστες δεν γνωστοποιουν.
    Προσφερει πολλα επιχειρηματα σε οσους απο εμας πιστευουν
    οτι η εκτεταμενη ακροαση των προς αγορα ηχειων
    με τον δικο μας ενισχυτη στις ηχογραφησεις που μας αρεσουν ειναι αναντικαταστατη...

    vet, christos77 and Bhutia like this.
  10. Bhutia

    Bhutia Hidden Guru
    Editor

    Εγγραφή:
    28 Μαρτίου 2009
    Μηνύματα:
    8.899
    Likes:
    14.264
    Σε αναλογία με το κοινωνικοπολιτικό γίγνεσθαι,η εδραίωση μιας σχεδιαστικής τάσης απαιτεί και το αντίστοιχο μυθολογικόν υπόβαθρον που θα απηχούσε στη συλλογική συνείδηση.Στην περίπτωση των μικρών ηχείων καλλιεργήθηκε η μυθολογική υπόσταση του ΄΄μικρού και γρήγορου΄΄ μεγαφώνου το οποίο θα κατατρόπωνε σε μεταβατική απόκριση τα αργόσυρτα υποτίθεται μεγάφωνα με τις μεγάλες διαστάσεις κι ενεργή μάζα.Χωρίς να ξεκαθαρίζεται ότι όσο κατέρχεται η αναπαραγόμενη συχνότητα η άνοδος στην ταχύτητα κίνησης και το στιβαρό μαγνητικό σύστημα για τον μικρότερο κώνο γίνεται επιβεβλημένη και όχι αβανταδόρικη σχεδιαστική επιλογή.Οι κατασκευαστές επαγγελματικών monitor υπόκεινται όπως όλοι στους κανόνες του marketing.Εάν δεν έφτιαχναν οι ίδιοι μικρές υλοποιήσεις με ελκυστική τιμολόγηση και να τις πλασάρουν με την υπόσχεση της ισορροπημένης απόκρισης,θα βρίσκονταν σε μειονεκτική θέση απέναντι σε ανταγωνιστικές εταιρείες.Κι εφόσον οι μικρές διαστάσεις βολεύουν πληθώρα απαιτήσεων,ελάχιστοι θα ήταν πρόθυμοι να χαλάσουν το ΄΄όνειρο΄΄ που προωθεί ολόκληρες κατηγορίες προϊόντων σε δύσκολες εποχές...

    Έλα όμως που αρκετοί επαγγελματίες νιώθουν συμπτώματα στέρησης στην ενέργεια των χαμηλών,ιδίως από τη στιγμή που δεν θα είχαν setup υπο-αποσβενύμενα ώστε να δημιουργούσαν εκείνα μια αίσθηση κέρδους στη θεμελιώδη συχνότητα συντονισμού...Και σε αγαστή σύμπνοια οι ακροαματικόφιλοι ν'αποζητάνε ολοένα μικρότερες καμπίνες με ολοένα πιο αισθητή απόκριση στα μπάσα...Έφτασε και ο οικιακός κινηματογράφος με τα εντυπωσιακά ηχητικά εφέ....Και οι αρμόδιοι φορείς ανταποκρίθηκαν όχι αποκαθιστώντας την τάξη αλλά επιβάλλοντας υποκατάστατα που αύξαναν την αταξία...κατά βάθος.
    Αποτέλεσμα;Είπαν του ΄΄τρελού΄΄ να αφοδεύσει χαμηλά - χωρίς ν'αγναντεύσει- κι εκείνος το έριξε στα...bass reflex.Εννέα στα δέκα σύγχρονα ηχεία και υποβαθύφωνα όλων των μεγεθών έχουν υιοθετήσει τη διάταξη ανάκλασης χαμηλών.Και μαζί με τα ηλεκτροδυναμικά μεγάφωνα θα μείνουν για τα καλά...

    Οι καμπίνες ανάκλασης χαμηλών αξιοποιούν ένα τμήμα της οπίσθιας ακτινοβολίας του κώνου για να συντονίσουν κατά τις Αρχές Helmholtz τον ευρισκόμενο αέρα μέσα σ'έναν ανοικτό σωλήνα κατά τρόπον ώστε να εκπέμπεται από το άνοιγμα του σωλήνα προς τα έξω επιπλέον ενέργεια στη ζώνη όπου θα βρίσκεται το κάτω όριο απόκρισης.Ο συντονισμός της οπής ανάκλασης κουρδίζεται με γνώμονα το συντονισμό του κύριου μεγαφώνου.

    Στην περίπτωση καμπινών με οπή ανάκλασης χαμηλών το Qts μεγαφώνου εξακολουθεί να παίζει κύριο ρόλο με την πίεση του αέρα εντός της καμπίνας να αυξομειώνεται σε ακολουθία με την ενδοτικότητα.Όμως η πρόβλεψη της συμπεριφοράς γίνεται πιο περίπλοκη από σκέτη προσέγγιση μιας ικανοποιητικής τιμής Q για το σύνθετο σύστημα,αφού εισάγεται ως επιπρόσθετο ταλαντούμενο σύστημα δεύτερης τάξης ο περιεχόμενος στο σωλήνα ανάκλασης αέρας με τη δική του μάζα σε συνδυασμό με την ενδοτικότητα από τον αέρα στην καμπίνα.Το μεγάφωνο με τον αέρα στην καμπίνα και ο αέρας στην καμπίνα με το συντονιζόμενο αέρα στο σωλήνα θα βρίσκονται σε κατάσταση ακουστικής σύζευξης.Καμπίνα με σωλήνα ανάκλασης χαμηλών ορίζεται ως σύστημα τέταρτης τάξης.

    Η νέα αέρια μάζα κινείται μέσα-έξω διεγερμένη από την κίνηση του μεγαφώνου και η διάταξη τονίζει την απόκριση επεκτείνοντας μεν το κάτω ωφέλιμο όριο αλλά εισάγοντας παράλληλα το δικό της στοιχείο αποθήκευσης ενέργειας και φασικές αποκλίσεις.

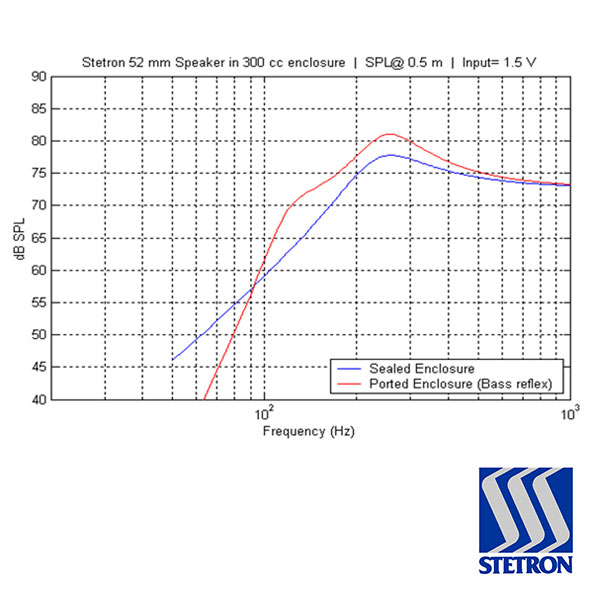

    Τα σύνθετα συστήματα με ανάκλαση χαμηλών παρουσιάζουν κατά κανόνα υψηλότερες τιμές Q συγκρινόμενα προς αντίστοιχα Qtc σφραγισμένης καμπίνας και απαιτούν μεγάφωνα με χαμηλότερο Qts σε σχέση με τα δεύτερα.
    [​IMG]

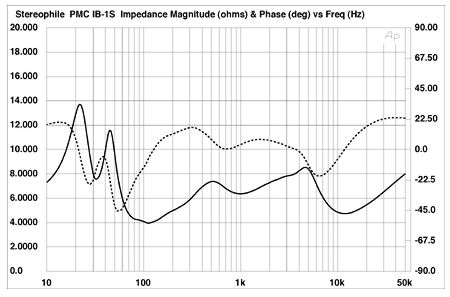

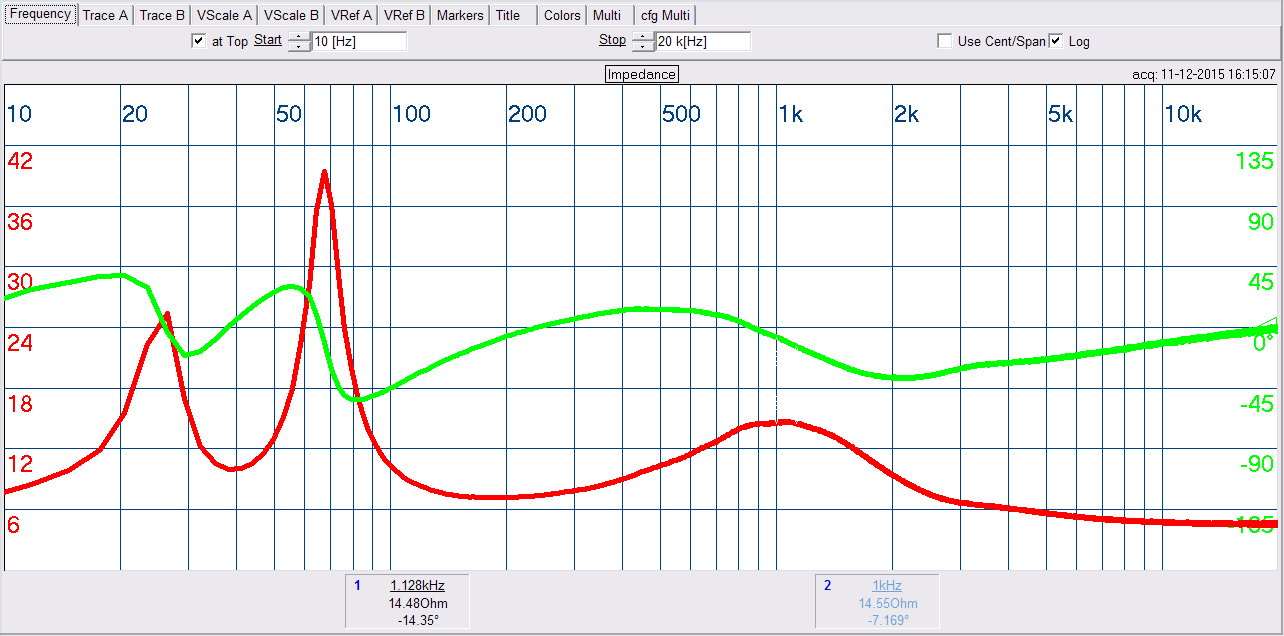

    Η μονή κορυφή εμπέδησης στη συχνότητα συντονισμού fc από τα συστήματα ακουστικής ανάρτησης διχάζεται σε δύο σκέλη:Το δεξί κείται σε συχνότητα ανώτερη της fs για το ελεύθερο μεγάφωνο,ενώ το αριστερό σε συχνότητα κατώτερη.Η κοιλάδα με την ελάχιστη τιμή εμπέδησης αναμεταξύ τους συμβολίζει τη συχνότητα συντονισμού στην ίδια την οπή ανάκλασης fb.Σε αυτήν τη συχνότητα το πλάτος απόκρισης θα έχει υποχωρήσει κατά 6dB.Η συχνότητα συντονισμού της ανάκλασης όπως και των επιμέρους κορυφών εντοπίζονται επίσης από το διάγραμμα ηλεκτρικής φάσης,στο σημείο όπου η φάση θα λαμβάνει τιμή μηδέν μεταξύ των δύο κορυφών εμπέδησης για την fb,ενώ θα συμβαίνουν και άλλοι δύο μηδενισμοί της φάσης που θα αντιστοιχούν στη συχνότητα καθεμίας εκ των κορυφών.Μεγαλύτερο μήκος σωλήνα οδηγεί σε κατώτερη fb,εφόσον η διάμετρος αυτού και ο όγκος καμπίνας διατηρούνται σταθερά.
    [​IMG]

    Σε συχνότητες πάνω από το συντονισμό της οπής μέχρι μία οκτάβα ανώτερη,η απόκριση από αυτή είναι περιορισμένη σε σχέση με το έργο που παράγει το κύριο μεγάφωνο και συμφασική μ'εκείνο.Η μάζα του αέρα στο σωλήνα δεν ανταποκρίνεται στις μετακινήσεις του μεγαφώνου,ενώ ο όγκος του αέρα εντός της καμπίνας σε συχνότητα κατά μια οκτάβα ανώτερη του συντονισμού στο σωλήνα και άνω συμπεριφέρεται σα να ήταν εκείνη ερμητικά κλειστή.

    Καθώς το σύνθετο σύστημα με την ανάκλαση χαμηλών προσεγγίζει τη συχνότητα συντονισμού fb η εκπομπή ενέργειας από την οπή ανάκλασης θα αυξάνεται έναντι της εκπομπής από τον κώνο παραμένοντας συμφασική,αφού εκεί η οπή δεν έχει τους ηλεκτρομηχανικούς περιορισμούς που συνεπάγεται η κατασκευή του κύριου μεγαφώνου.Εάν τώρα το σύστημα ρυθμιζόταν με υψηλότερη τιμή Q επιδιώκοντας πληθωρική απόκριση στο κάτω όριο με ελάχιστο έργο από το μεγάφωνο,τότε αυτή θα κυριαρχείται από στροβιλισμούς του αέρα λόγω μεγάλης ταχύτητας στην εκπνοή του από το σωλήνα και παρασιτικά στάσιμα κύματα στον εσωτερικό χώρο της καμπίνας καθώς η ενέργεια αυτών θα διαρρέει στο περιβάλλον μέσω της οπής.Ως αποτέλεσμα,μέσα από την οπή ανάκλασης εκπέμπεται και ενέργεια που υπάγεται σε ανώτερες οκτάβες.Ο συντονισμός του άέρα στο σωλήνα πρέπει να γίνεται με ελεγχόμενο τρόπο ώστε να μεταδίδεται ομαλά η ενέργεια στο χώρο,οπότε η διάμετρος μονής οπής οφείλει να είναι τουλάχιστον ίση με το εν τρίτον της διαμέτρου στο μεγάφωνο.Ευρέως διαδεδομένη τεχνική είναι η καμπύλωση των στομίων του σωλήνα μέσα κι έξω από την καμπίνα,όπως και η δημιουργία ανάγλυφων σχηματισμών στις επιφάνειές τους.

    Κάθε προεξοχή στη διαδρομή που διανύει η καμπύλη σύνθετης αντίστασης θα φανερώνει ανεπιθύμητους χρωματισμούς.Όπως και σ'ένα κλεισμένο δωμάτιο,είναι δυνατόν να υπολογίζουμε τις συχνότητες που θ'αντιστοιχούν σε στάσιμα κύματα εντός των καμπινών,εφαρμόζοντας τον τύπο Fres=344/2d όπου στη θέση του d θα βάζουμε καθεμία από τις διαστάσεις της καμπίνας.Οι ιδιοσυντονισμοί από το σωλήνα και το εσωτερικό της καμπίνας υποβάλλουν την εκπεμπόμενη ενέργεια σε φαινόμενα διαμόρφωσης.Αυτός ο παράγοντας γίνεται πιο δυσμενής όποτε το εμπλεκόμενο κύριο μεγάφωνο είναι επιφορτισμένο με την αναπαραγωγή ευρείας συχνοτικής ζώνης,όπως ακριβώς ισχύει για τα mid-woofer των μικρών ηχείων βάσης.Συνέπεια όλων αυτών θα είναι παραμορφώσεις από ενδοδιαμόρφωση που συνιστά την πλέον ανεπιθύμητη απόκλιση από τη γραμμική λειτουργία.
    https://www.researchgate.net/public..._to_harmonic_excitation_and_remedial_measures
    Η απόδοση της διάταξης σε χαμηλές στάθμες

    Όταν αυξάνεται η διάμετρος στο σωλήνα,οφείλει ν'αυξηθεί και το μήκος του για να διατηρηθεί το ύψος όπου θα εμφανίζεται ο συντονισμός.Γνωστή τεχνική αντιμετώπισης για δεδομένο μέγεθος καμπίνας είναι το λύγισμα του σωλήνα σε κάποιο τμήμα του.Αυτό μπορεί να οδηγήσει σε σωρεία μη γραμμικών συμπεριφορών,απωλειών και κατώτερη βαθμίδα στάθμης όπου θα εξέρχεται παρασιτική ενέργεια σε ανώτερες οκτάβες.

    Ακόμα όμως και αν αντιμετωπιστούν τα παρελκόμενα,το ζύγισμα του συντονισμού σε χαμηλότερη της κανονικής συχνότητα και με ανώτερη τιμή Q (στενότερη ζώνη) με προσδοκία να μη γινόταν αντιληπτή αφού θα διαφοροποιείτο ακόμα περισσότερο σε συχνότητα ως προς το κύριο μεγάφωνο,υποβαθμίζει τη συμπεριφορά στο πεδίο του χρόνου άρα και την απόδοση των μεταβατικών από το σύστημα.

    Σε συχνότητες κάτω από τo συντονισμό της οπής,η διάταξη δρα ως υψιπερατό φίλτρο με κλίση 24dB ανά οκτάβα (4ης τάξης) οπότε το σύστημα θα συμπεριφέρεται σαν ένα απλό τρύπιο κουτί.Θα ισχύει αμοιβαία ακύρωση λόγω διαφοράς φάσης 180 μοιρών για την εξερχόμενη από το σωλήνα εκπομπή,αφού η διέγερση συμβαίνει χάρη στην οπίσθια εκπομπή του μεγαφώνου.Η αέρια μάζα εντός της καμπίνας δεν φορτίζει πλέον ελαστικά την κίνηση του κώνου,αφού παύει να είναι συζευγμένη με αυτόν.Η απότομη κλίση στο ισοδύναμο φίλτρου που προκύπτει από την αρχή λειτουργίας συνεπάγεται κατώτερη φασική απόκριση κι εντεινόμενη παραμόρφωση group delay ανάμεσα στα δύο συζευγμένα συστήματα δεύτερης τάξης που την απαρτίζουν.
    http://www.lautsprechershop.de/inde...rechershop.de/tools/t_box_vented_hoges_en.htm

    #30 Bhutia, 15 Μαρτίου 2019
    Last edited: 15 Μαρτίου 2019
  11. Bhutia

    Bhutia Hidden Guru
    Editor

    Εγγραφή:
    28 Μαρτίου 2009
    Μηνύματα:
    8.899
    Likes:
    14.264
    Eφόσον οι εγγενείς παράμετροι που ορίζουν το Qts των μεγαφώνων και τα χαρακτηριστικά καμπινών είναι διαφοροποιημένα ανά μοντέλο,προκειμένου να συνδυάζει ο κατασκευαστής τα κατάλληλα μεγέθη καμπίνας και σωλήνα ανάκλασης υιοθετεί το κατάλληλο για τη δική του υλοποίηση και μεγάφωνο πρότυπο ευθυγράμμισης στην ανάκλαση μπάσων.Σκοπός της είναι η σύσταση υψιπερατού φίλτρου ανταποκρινόμενου στην εύρεση πόλων πάνω στη συνάρτηση μεταφοράς του σύνθετου συστήματος που θα αντιστάθμιζαν την υστέρηση ομάδας ανάμεσα στο κύριο μεγάφωνο και τη διάταξη.Υπάρχει ποικιλία τέτοιων φίλτρων φέροντα διαβαθμίσεις στην κλίση και συμβιβασμούς ανάμεσα σε ποιότητα απόσβεσης,ικανοποιητικά μεταβατικά και μέγιστη αποδοτικότητα συστήματος.Σημειωτέον κιόλας ότι οι τεχνικές χρονικής ευθυγράμμισης για τις διατάξεις υιοθετούν την παραδοχή ότι ο ενισχυτής(οδηγητής) τάσης θα έχει πρακτικώς μηδενική αντίσταση εξόδου,δηλαδή άπειρο συντελεστή απόσβεσης.

    Οι κατασκευαστικές ανοχές είναι σαφώς μικρότερες σε σύγκριση με τις σφραγισμένες καμπίνες.Αρκετές φορές κιόλας μπορεί δεδομένη καμπίνα να είναι κουρδισμένη με αυξημένο Q και χαμηλότερη συχνότητα συντονισμού της οπής ηθελημένα,κατά τρόπον ώστε να παρέχεται μια απατηλή αίσθηση επέκτασης στην απόκριση του συστήματος σε βάρος της τονικής ποιότητας και των μεταβατικών.

    Ως φίλτρα με κλίση κιόλας 24db/οκτάβα δεν παύουν να συνοδεύονται από φαινόμενα κωδωνισμού και φασικές ολισθήσεις...

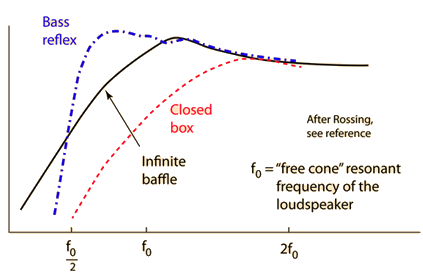

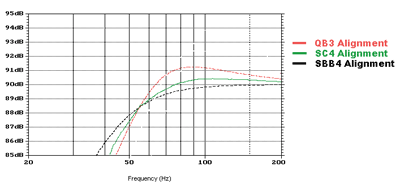

    Ενδεικτικές καμπύλες απόκρισης σε δημοφιλή ΄΄μη επικουρούμενα΄΄ πρότυπα ευθυγράμμισης:
    [​IMG]
    - Το πρότυπο SBB4 (Super Fourth Order Boom-Box) προβλέπει μεγάλο μέγεθος καμπίνας και χαμηλότερη συχνότητα συντονισμού στο σωλήνα.Χαρακτηρίζεται από βέλτιστη απόδοση μεταβατικών δηλαδή απουσία χαλαρότητας στις χαμηλές.

    - Το πρότυπο QB3 (Third Order Quasi Butterworth) εφαρμόζεται σε μικρά μεγέθη καμπίνας,παρέχοντας ανώτερη ευαισθησία στην απόκριση αλλά και κατώτερη απόδοση μεταβατικών.

    - Το πρότυπο SC4 (Fourth Order Sub-Chebyshev) προβλέπει κι εκείνο μεγάλο μέγεθος καμπίνας και συχνότητα αποκοπής με το SBB4,αλλά με διαφορετική συχνότητα συντονισμού σωλήνα,παρέχοντας τη λιγότερο καλή συμπεριφορά στα μεταβατικά.
    [​IMG]

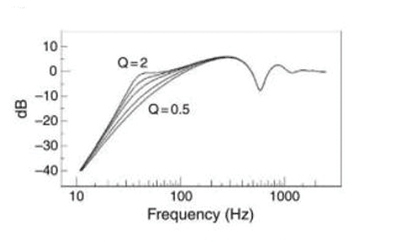

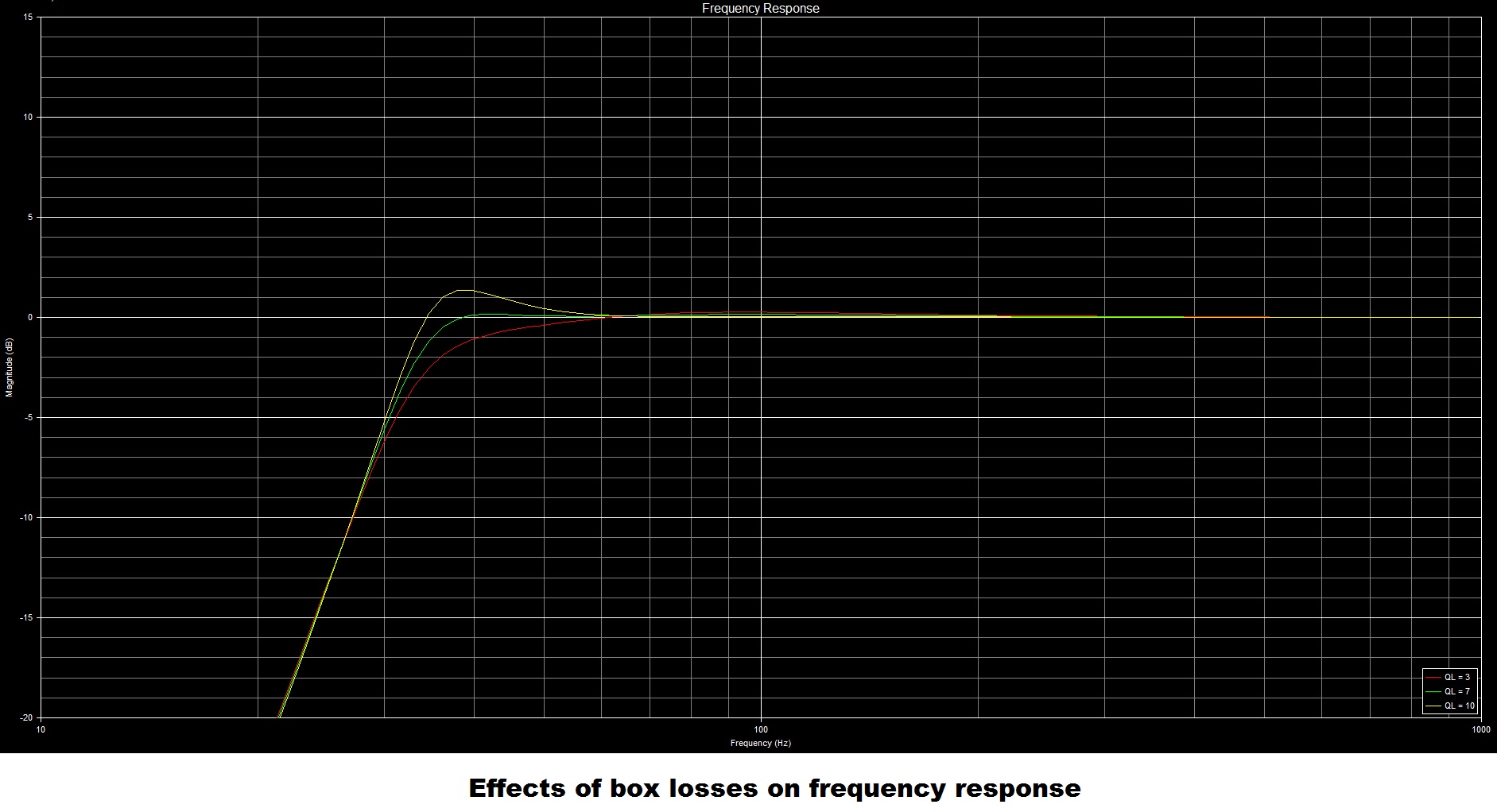

    Για να είναι όμως εντάξει οι προδιαγεγραμμένες τιμές,πρέπει να συνυπολογιστούν και αναπόφευκτες απώλειες ενέργειας οφειλόμενες σε κατασκευαστικούς περιορισμούς.Σε μια ιδεώδη καμπίνα ανάκλασης μπάσων θα έπρεπε η διαρροή ενέργειας στο εξωτερικό περιβάλλον να συνέβαινε αποκλειστικά μέσω του σωλήνα ανάκλασης.Κάτι τέτοιο όμως δεν γίνεται στην πραγματικότητα,αφού σημειώνονται παρασιτικές απώλειες ενέργειας λ.χ. από συντονισμό και δόνηση των τοιχωμάτων στην καμπίνα.προκύπτει ένας ολικός συντελεστής απωλειών Qb από τη σχέση 1/Qb = 1/QL + 1/Qa + 1/Qp

    Το QL είναι ο συντελεστής διαρροής αέρα το Qa συντελεστής απορρόφησης από εσωτερικά τοποθετημένο υλικό (συνήθως μηδαμινός σε περίπτωση sub) και Qp ο συντελεστής απωλειών από την οπή (συνήθως αμελητέος).Καθοριστικός παράγων γίνεται τότε η τιμή που λαμβάνει το QL.
    [​IMG]
    Εφόσον η μετρούμενη τιμή του συντελεστή απωλειών κατά τη δοκιμή της καμπίνας διαπιστωθεί αρκετά διαφορετική από την προβλεπόμενη μέσω του λογισμικού σχεδίασης,τότε οφείλει ν'ανακατασκευαστεί η καμπίνα...

    Οι καμπίνες ανάκλασης χαμηλών αναπτύχθηκαν στην προσπάθεια να βρεθεί - σε σχέση με τις κλειστές καμπίνες - ένας πιο ικανοποιητικός για το χρήστη συμβιβασμός ανάμεσα σe όγκο καμπίνας,απόκριση κι ευαισθησία,όπως προέκυπταν αυτά από τις παραμέτρους T-S.Χάρη στην ανάκλαση χαμηλών μπορεί να υλοποιηθεί είτε απόκριση κατά 3dB ανώτερη είτε όγκος καμπίνας κατά 50% μικρότερος πάντα για σταθερό κάτω όριο απόκρισης,είτε επέκταση του κάτω ορίου κατά 3 dΒ κρατώντας σταθερούς τους άλλους δύο παράγοντες.Διευκολύνει επίσης το έργο του ενεργού μεγαφώνου μειώνοντας την εκτόπισή του και τις παραμορφώσεις στη ζώνη που εκτείνεται από τη συχνότητα συντονισμού και λίγο πάνω από αυτήν.

    "So what gives?" όπως ακούμε τους χαρακτήρες σε δημοφιλείς ξένες σειρές να ερωτούν και όχι μόνο ρητορικώς...

  12. Bhutia

    Bhutia Hidden Guru
    Editor

    Εγγραφή:
    28 Μαρτίου 2009
    Μηνύματα:
    8.899
    Likes:
    14.264
    Τι έγραφε λοιπόν σ'ένα εμβληματικό παλαιό μήνυμα - συγκαταλεγόμενο στις πηγές έμπνευσης για τον υποφαινόμενο - o αείμνηστος RD/Zp :
    [​IMG]
    Respect και φόρος τιμής...
    Auto merged

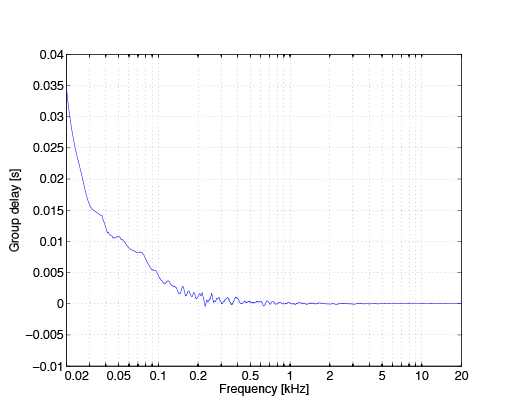

    Ένα ηλεκτρομηχανικό σύστημα ευρισκόμενο στο θεμελιώδη συντονισμό του καθυστερεί ν'ανταποκριθεί σε απότομες αλλαγές της διέγερσης στην είσοδο.Σαν ένα όχημα που θα επιτάχυνε αργότερα με το πάτημα του γκαζιού και θα καθυστερουσε να σταματήσει με το πάτημα του φρένου.Συστήματα βασισμένα σε διάταξη ανάκλασης χαμηλών διαχειρίζονται δύο συντονιζόμενα στοιχεία,οπότε είναι επόμενο ν'νταποκρίνονται πιο αργοπορημένα σε σύγκριση με σφραγισμένες καμπίνες που θα είχαν ομοειδείς παραμέτρους και δομή.Τα μεταβατικά φαινόμενα θα παραλλαχθούν στο πεδίο του χρόνου και η κρουστική απόκριση θα έχει μεγαλύτερη διάρκεια εξαιτίας ηχητικής ενέργειας ευρισκόμενης σε...λάθος τονικό τόπο και χρόνο.

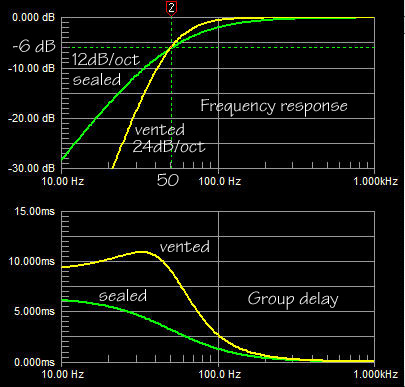

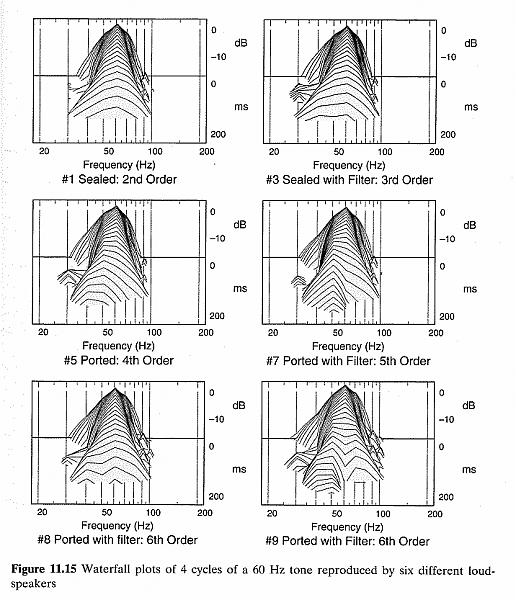

    Παρατηρούμε τις διαφορές στην απόκριση πλάτους,την καθυστέρηση ομάδας και τη βηματική απόκριση ανάμεσα σε ηχείο σφραγισμένης καμπίνας με τιμή Qtc=0.5 (πράσινη καμπύλη) και την εκδοχή ανάκλασης χαμηλών με την ίδια συχνότητα f6 σε ύψος 50 Ηz (κίτρινη καμπύλη).
    [​IMG]
    [​IMG]

    Η άκαιρη απόσβεση στους συντονισμούς επικαλύπτει και συνιστώσες από το αυθεντικό σήμα.Έχουν πραγματοποιηθεί πειραματικές μελέτες υπό συνθήκες ανάλογες με τη λήψη βαθμού καταληπτότητας στο Λόγο,ένας δείκτης γνωστός από την εκτίμηση Ακουστικής χώρων.

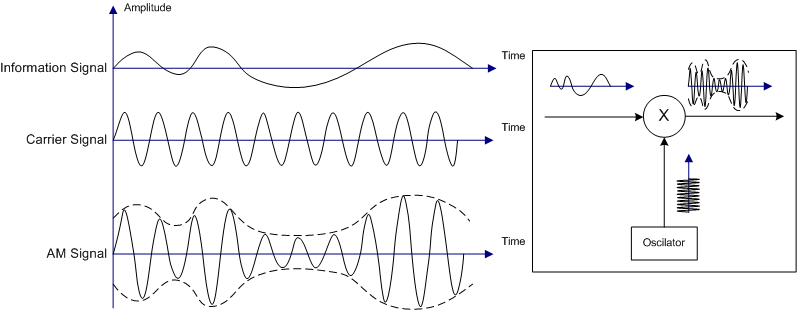

    Ψευδοτυχαίος θόρυβος με εύρος ζώνης 35-70 Hz χρησιμοποιήθηκε ως φέρον για τη διαμόρφωση κατά πλάτος ημιτονοειδούς 10Hz με τη συνδρομή ηχείων σφραγισμένης καμπίνας και ανάκλασης χαμηλών που τυγχάνουν να είναι τα ίδια με τις παραπάνω εικονίτσες.Χρησιμοποιήθηκε στάθμη αναφοράς 85 dB και οι αποκρίσεις συνελίχθηκαν με αντίστροφο είδωλο της Καμπύλης Ελάχιστης Δυνατής Ακουστότητας από τις αναμορφωμένες προκειμένου να συσχετισθεί επιτυχώς η ακρίβεια στη διαμόρφωση με την ωφέλιμη κάτω απόκριση των ηχείων στη δοκιμή.Στόχος εδώ δεν ήταν η καταληπτότητα στις αποχρώσεις του λόγου,αλλά πόσες από τις λεπτές αποχρώσεις περιεχόμενες στη μπάσα πληροφορία θα μεταδίδονταν χωρίς να καπελώνονται από συντονισμούς και παραμορφώσεις στην απόκριση των υπό δοκιμή ηχείων.

    Η απλή σφραγισμένη καμπίνα με την υποχώρηση κατά 12dB ανά οκτάβα διακρινόταν από τετραπλάσιο βάθος διαμόρφωσης σε σύγκριση προς απλή διάταξη ανάκλασης χαμηλών ευθυγραμμισμένη με κλίση 24dB ανά οκτάβα.Το ποσοστό αυξανόταν ακόμα περισσότερο σε διατάξεις ευθυγράμμισης χαμηλών με φίλτρα ανώτερης τάξης.Μειωνόταν επίσης και για την ίδια διάταξη όποτε θα πρόσθεταν ηλεκτρονικό υψιπερατό φίλτρο αποκοπής πρώτης τάξης στην απόκριση που θα έκανε ακόμα πιο απότομη την κλίση υποχώρησης σε δεδομένο ηχείο κατα 6dB ανά οκτάβα.Κατώτερο βάθος διαμόρφωσης υπό τις συνθήκες του πειράματος σημαίνει ανώτερη επικαλυπτική δράση από τη μεριά του ηχείου σε ασθενείς συνιστώσες,οι οποίες συνθέτουν στοιχεία γνωστά ως άρθρωση και περιγραφή των χαμηλών.

    Ηχεία με ποιοτική κατασκευή σφραγισμένης καμπίνας τείνουν να εμφανίζουν πληρέστερα ελεγχόμενο συντονισμό στο κάτω όριο απόκρισης συγκρινόμενα με ομοειδείς καμπίνες ανάκλασης
    Ενδεικτικά διαγράμματα waterfall υπό ανηχοϊκές συνθήκες για το ονομαστό Yamaha NS-10.Η περιττή ενέργεια εξασθενεί με γοργό ρυθμό.
    [​IMG]
    και Mackie HR824.Η διάταξη bass-reflex αναπόφευκτα ζυγισμένη να κουδουνίζει στη ζώνη των χαμηλών παρατείνοντας την παραμονή ενέργειας στις πρώτες οκτάβες...
    [​IMG]

    Και σε περίπτωση που συνεχίζουμε ν'αμφιβάλλουμε,δεν έχουμε παρά να εντοπίσουμε χάρη στις επόμενες παραστάσεις ληφθείσες υπό όμοιες συνθήκες,ποιο απ'όλα τα παρακάτω μοντέλα έχει τη σφραγισμένη καμπίνα:
    [​IMG]

  13. Bhutia

    Bhutia Hidden Guru
    Editor

    Εγγραφή:
    28 Μαρτίου 2009
    Μηνύματα:
    8.899
    Likes:
    14.264
    Εκτός από τον παραδοσιακό συμβιβασμό (απόκριση-ευαισθησία-όγκος καμπίνας) στις καμπίνες ανάκλασης χαμηλών καλούμαστε σε έναν επιπλέον,διαλέγοντας σε ποια δύο απο τρία θεμελιώδη στοιχεία θα έχουμε τη βέλτιστη επίδοση : ευαισθησία-κάτω όριο απόκρισης-πιστότητα μεταβατικών.Το κέρδος πλάτους στις πρώτες οκτάβες θα έρχεται σε βάρος της γρήγορης ανταπόκρισης στις δυναμικές αντιθέσεις.Με άλλα λόγια,το...΄΄γκουπ΄΄ delay βλάπτει σοβαρά το group delay.Από την άλλη πλευρά θα είναι δυνατόν να επιτευχθεί καλή περιγραφή στις χαμηλές συχνότητες από μικρές καμπίνες,αρκεί η ευαισθησία και η στάθμη να παρέμεναν σε χαμηλά επίπεδα.

    Ο συντελεστής θερμικής συμπίεσης δεν ανήκει στις παραμέτρους T-S.Η τιμή του σε dB εκφράζει το βαθμό στην πτώση ευαισθησίας του μεγαφώνου από θέρμανση στο πηνίο φωνής αλλά και το μαγνήτη.Τα ποιοτικά μεγάφωνα φέρουν συνήθως τιμές 3-5 dB αναφερόμενες στη μέγιστη συνεχόμενη ισχύ με την οποία είναι προδιαγεγραμμένα.Μικρότερη τιμή σημαίνει λιγότερη πτώση απόκρισης υπό έντονες δυναμικές συνθήκες όπου θα ισχύει ανώτερη παροχή ισχύος.Μεγαλύτερα σε μέγεθος συστήματα θα παράγουν χαμηλότερα ποσά θερμότητας για δεδομένη στάθμη,ενώ τείνουν κιόλας να την απάγουν ευχερέστερα,οπότε υπερτερούν σε πολλαπλό βαθμό.

    Όποτε ανέρχονται οι ενεργειακές απαιτήσεις του προγράμματος και οι στάθμες ακρόασης,θα αυξάνεται όπως είναι επόμενο η τροφοδοτούμενη στο σύστημα ισχύς.Κάτι τέτοιο σημαίνει και αύξηση στην κατανάλωση ενέργειας υπό μορφή θερμότητας στο σύστημα του μεγαφώνου.Η αύξηση θερμοκρασίας στο πηνίο φωνής θα έχει ως συνέπεια αύξηση της ωμικής αντίστασης και περαιτέρω μεταβολή της εμπέδησης.Ακολούθως θα ανέρχεται η τιμή στην ηλεκτρική συνιστώσα Qes του συστήματος,με αντίστοιχη μείωση στο βαθμό απόσβεσης αυτού.Αυξημένη αντίσταση σημαίνει μείωση στην τιμή του ρεύματος και στην αποδοτικότητα της ηλεκτρομηχανικής μετατροπής.Ο συνδυασμός των επιπτώσεων αποτελεί το μηχανισμό θερμικής συμπίεσης στο σύστημα.

    Τα πειραματικά δεδομένα έχουν καταδείξει ότι όποτε το ηχείο τροφοδοτείται με σήματα υψηλής στάθμης που θα επιφέρουν σημαντική άνοδο θερμοκρασίας στο πηνίο φωνής και το μαγνήτη θα μεταβάλλεται η εγγενής ενδοτικότητα του συστήματος και θα κατέρχεται η φυσική συχνότητα συντονισμού του.Σε συνεχόμενες στάθμες που δεν θα προκαλούσαν βλάβες ακοής οι μεταβολές θα έχουν μέγεθος αρκετό για να διαταράξουν την ποιότητα στην ευθυγράμμιση μεταξύ των στοιχείων που αποθηκεύουν ενέργεια στα συστήματα τέταρτης τάξης,όπως η ανάκλαση χαμηλών.Η λειτουργία στο σωλήνα ανάκλασης χαμηλών παύει επίσης ν'ανταποκρίνεται γραμμικά προς τη διέγερση σε υψηλές στάθμες σε βαθμό εξαρτώμενο από τα κριτήρια σχεδίασης.

    Εάν λοιπόν ένα τέτοιο σύστημα ηχείου ήταν ζυγοσταθμισμένο με γνώμονα βέλτιστη απόκριση υπό τυπικές οικιακές στάθμες - κάτω από την τιμή 90 dB στο ένα μέτρο συνεχόμενης στάθμης που σηματοδοτεί το όριο βλαβών στην ακοή από συνεχόμενη έκθεση - τότε η τονική ποιότητα και τα δυναμικά θα τείνουν να διαταράσσονται υπό συνεχόμενες υψηλές στάθμες.Το αντίθετο θα συνέβαινε λ.χ στις περιπτώσεις ηχείων PA με μεγαλύτερα κιόλας μεγέθη κατασκευής,μόνο που εκεί αναμένεται το ζύγισμα να γινόταν με γνώμονα τις ιδιότητες των μεγαφώνων υπό συνθήκες υψηλής συνεχόμενης στάθμης...

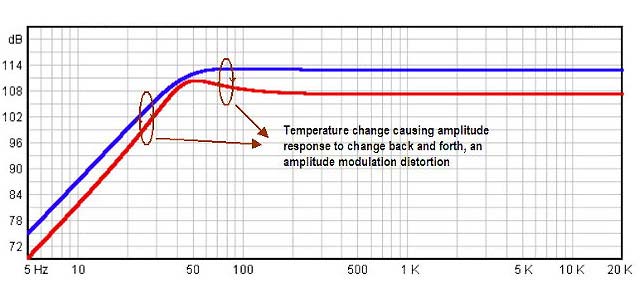

    [​IMG]

    Και για όσους κατόχους ηχείων και sub υλοποιημένων με καμπίνα ακουστικής ανάρτησης ή για όσους έχουν...μπλοκάρει το σωλήνα ανάκλασης στα δικά τους και βιάστηκαν να χαρούν,το γνωστό δεδομένο σαν...ταχυδρόμος χτυπάει πάντα δύο φορές:σε υψηλές συνεχόμενες στάθμες με τους κώνους να προσεγγίζουν τα όρια των Xmax η ελαστικότητα του εγκλεισμένου αέρα παύει ν'ανταποκρίνεται με γραμμικό τρόπο στις κινήσεις των κώνων οδηγώντας σε φαινόμενα δυναμικής συμπίεσης,αυξημένες παραμορφώσεις κι ενδεχόμενο βλάβης εφόσον εξωθούνταν πέρα από τα όρια ωφέλιμης λειτουργίας.

    Τέτοια φαινόμενα δυναμικής συμπίεσης μπορεί ισχύουν και πάνω από το σημείο συντονισμού σε καμπίνες ανάκλασης χαμηλών και γενικώς σε οποιαδήποτε καμπίνα οι μεταβολές πίεσης του εγκλεισμένου αέρα θα γίνονταν δυσανάλογες σε σχέση με τον διαθέσιμο όγκο.To φαινόμενο αυτό επεκτείνεται και στις συνθήκες λειτουργίας για μεγάφωνα μεσαίων ως προς τον δικό τους ιδιαίτερο θάλαμο.Ας φανταστούμε λοιπόν πόσο μπορεί να υποφέρει ένα μεγάφωνο χωρίς εφαρμογή σερβοελέγχου προσαρμοσμένο σε πολύ μικρή για το μέγεθός του καμπίνα...
    % παραμόρφωση = 0,014 * (εκτροπή διαφράγματος σε mm) * (Sd σε τετραγωνικά cm) / Όγκος καμπίνας σε λίτρα

    Εξηγείται έτσι και η ασυναίσθητη ροπή διαφόρων ακροαματικόφιλων προς χαμηλότερες στάθμες από τα δικά τους setup.Και σε ποια setup αυτές οι διακυμάνσεις θα είχαν ακόμα μεγαλύτερη επίδραση;Σε μικρά ηχεία που θα ήταν ζυγισμένα και οδηγούμενα σε καθεστώς υπο-απόσβεσης και γενικώς σε παθητικά ηχεία υπό αυθαίρετες συνθήκες οδήγησης.Και σε ποια setup θα είχαν μικρότερη βαρύτητα;Σε όσα περιλαμβάνουν ενεργά ηχεία αξιόλογου μεγέθους,με ανεξάρτητο μεγάφωνο και δικό του ενισχυτή για τις χαμηλές.Επίσης ανεξάρτητα sub κατά προτίμηση σερβοελεγχόμενα.Τέτοιου βεληνεκούς συσκευές έχουν κατά κανόνα προδιαγεγραμμένες τις μέγιστες συνεχόμενες στάθμες ως προς την ωφέλιμη λειτουργία.Και τί θα γινόταν εάν οι υποβαθύφωνες μονάδες υπολείπονταν ως προς τις απαιτούμενες στάθμες στη δική τους ζώνη ευθύνης;εάν δεν θέλουμε ν'αλλάξουμε τις ήδη υπάρχουσες,τότε αποκτάμε περισσότερες για να επιβαρύνεται λιγότερο η λειτουργία στο σύνολο,ιδίως όταν εφαρμόζεται...λογισμικό ισοστάθμισης.

    Το ουσιαστικό ζήτημα που θα έπρεπε να μας απασχολεί είναι ποιον τύπο μετατροπέα προτιμάμε ως καταναλωτές υψηλής πιστότητας και...μουσικόφιλοι : Έναν που θα αναπαράγει πραγματικά ό,τι περιέχεται σ'ένα μουσικό πρόγραμμα,ή κάποιον που θα παραγάγει καθ'οδόν μια διαφοροποιημένη εκδοχή - όσο απολαυστική και να ήταν εκείνη;

    Ένα ηχείο που καθυστερεί το ίδιο αισθητά την απόσβεση της ενέργειας ανάμεσα σε διαδοχικές ζώνες οκτάβας δεν πρόκειται ποτέ των ποτών ν'αναπαραγάγει με πιστότητα τη ρυθμική βάση ενός κομματιού,σε οποιαδήποτε στάθμη.Η δε αύξηση της στάθμης θα κάνει απλώς...χειρότερα τα πράγματα.Όποιο σύστημα λειτουργεί σε καθεστώς υπο-απόσβεσης θα προσδίδει αυτήν την ποιότητα σε οποιοδήποτε σήμα αναπαράγει.Και τα ηχεία από τη φύση τους ήδη ξεκινούν με συγκεκριμένο πρόστιμο στο group delay,αφού ως ισοδύναμα φίλτρου εξασθενούν ραγδαία την απόκριση κάτω από το θεμελιώδη συντονισμό τους.

    Η ποιότητα απόσβεσης δεν αποκαθίσταται αλλάζοντας παθητικά υλικά στα δικτυώματα κροσόβερ με πιο φανταχτερές εκδόσεις,ή τεράστιες ψύκτρες,τροφοδοσία και διάφορα παθητικά υλικά σε ενισχυτικά κυκλώματα.Ακόμα και το ΄΄αγνό΄΄ άφιλτρο μονόδρομο με ηλεκτροδυναμικό μεγάφωνο οδηγούμενο από μονοτελικές τριόδους χωρίς ανάδραση θα εμφανίζει φασικές αποκλίσεις που αλλοιώνουν το χρονισμό του σήματος στις αντίστοιχες ζώνες υποχώρησης στην απόκριση.

    Και τί κάνει τόσο απόλυτο ένα τέτοιο συμπέρασμα;Το γεγονός ότι φαινόμενο φθίνουσας ταλάντωσης ισχύει και για τα μουσικά όργανα που διακρίνονται καθένα από τη δική του ποιότητα απόσβεσης στο συντονισμό τους.Στην περίπτωση της ρυθμικής βάσης,εκτενέστερη κατανομή ενέργειας στο χρόνο θα έχουν οι θεμελιώδεις τόνοι από ένα κοντραμπάσο,διαφοροποιημένη οι προερχόμενοι από ηλεκτρικό μπάσο ή συνθετητή και αρκετά συντομότερη απόσβεση οι ταλαντώσεις κατά την κρούση της μεμβράνης σε ταμπούρο ή γκρανκάσα.

    Ένα ηχείο που θα αποσβένει τη δική του ενέργεια με καθυστέρηση σε διάφορες ζώνες χαμηλών συχνοτήτων μπορεί να συνεργεί με την παρατεινόμενη περιβάλλουσα από θεμελιώδεις τόνους στα έγχορδα που διακρίνονται από ανώτερο χρόνο εξασθένησης,πλην όμως θα αλλοιώνει τη φασική σχέση με τις αρμονικές τους και ακόμα χειρότερα θα ανατρέπει αναπόφευκτα την ισορροπία με την ατάκα και τη σύντομη απόσβεση από τις κρούσεις των τυμπάνων.Όσο ευχάριστα και ν'ακουγόταν δεδομένο κομμάτι υπό ένα τέτοιο setup,η αυθεντική του δομή θα έχει καταστραφεί.Ακόμα και χωρίς παρεμβολή ηλεκτρονικού κροσόβερ,το μεγάφωνο με την καμπίνα θα εκτελούν έναν δικό τους αυθαίρετο διαχωρισμό συχνοτήτων.

    Και ήδη φαντάζεται ο γράφων κάποιους να διερωτώνται σιωπηρά,αφού σ'ένα τυπικό αφρόντιστο σαλόνι διαβάζουμε διαρκώς ότι η ενέργεια θα παρατείνεται ούτως ή άλλως στις πρώτες οκτάβες από τον ομόλογο χρόνο αντήχησης του χώρου,δεν θα ήταν αυτός ο αποφασιστικός παράγοντας που θα καπέλωνε την ακροαματική απόδοση του ηχείου;Κάτι τέτοιο μπορεί να συνέβαινε σε αποστάσεις ακρόασης μεγαλύτερες της ενδεδειγμένης και για σήματα προσεγγίζοντα χαρακτήρα σταθεράς κατάστασης.

    Το γεγονός ότι ο εντοπισμός σύνθετων σημάτων που περιέχουν έντονα μεταβατικά συμβάντα είναι ανεξάρτητος του RT60 για δεδομένο χώρο έχει τεκμηριωθεί χάρη σε μελέτες όπως η παρακάτω:
    https://web.pa.msu.edu/acoustics/rooms1.pdf

    Οι δυναμικές αντιθέσεις στα κρουστικά σήματα που παρέχονται από τον άμεσα ήχο θα χορηγούνταν ξεκάθαρα υποβαθμισμένες.Και το φαινόμενο θα επιτείνεται καθώς θα μίκραινε η απόσταση ακρόασης προσεγγίζοντας την ενδεδειγμένη για μικρά ηχεία και κώνους.Εξηγείται έτσι εμμέσως η κυρίαρχη τάση ανάμεσα στους χρήστες να διευθετούν μικρά και ακροσάριστα με sub ηχεία σε αποστάσεις μεγαλύτερες από τις κανονικές,αφού όταν πλησιάζουν στο εγγύς προς μέσο πεδίο η καταστρεπτική επίδραση στην τονική ισορροπία των δυναμικών κομματιών τείνει να γίνεται πιο έκδηλη...Και τέτοια δεδομένα ισχύουν κάλλιστα και σε σφραγισμένες καμπίνες με πληθωρική ευθυγράμμιση χαμηλών,ιδιοσυντονισμούς στη δομή τους κ.ο.κ....Και όσο θα μικραίνουν οι διαστάσεις στο χώρο ακρόασης και οι αποστάσεις των ηχείων από τοιχωματικά όρια,η συνεύρεση με τη συμπεριφορά του χώρου θα γίνεται ολοένα πιο χαοτική για συστήματα που έχουν ανισόρροπη την εκτόνωση ενέργειας στο θεμελιώδη συντονισμό τους.

    #33 Bhutia, 15 Μαρτίου 2019
    Last edited: 15 Μαρτίου 2019
  14. oldy

    Εγγραφή:
    29 Ιανουαρίου 2008
    Μηνύματα:
    3.637
    Likes:
    6.790
    Αγαπητε Bhutia Hidden Guru,
    αυτο ειναι που ελεγες πως θα μας τα πεις απλα ?

    :idk:
    εμενα ο μυαλος μου επηγαινε σε κατι τεθιο

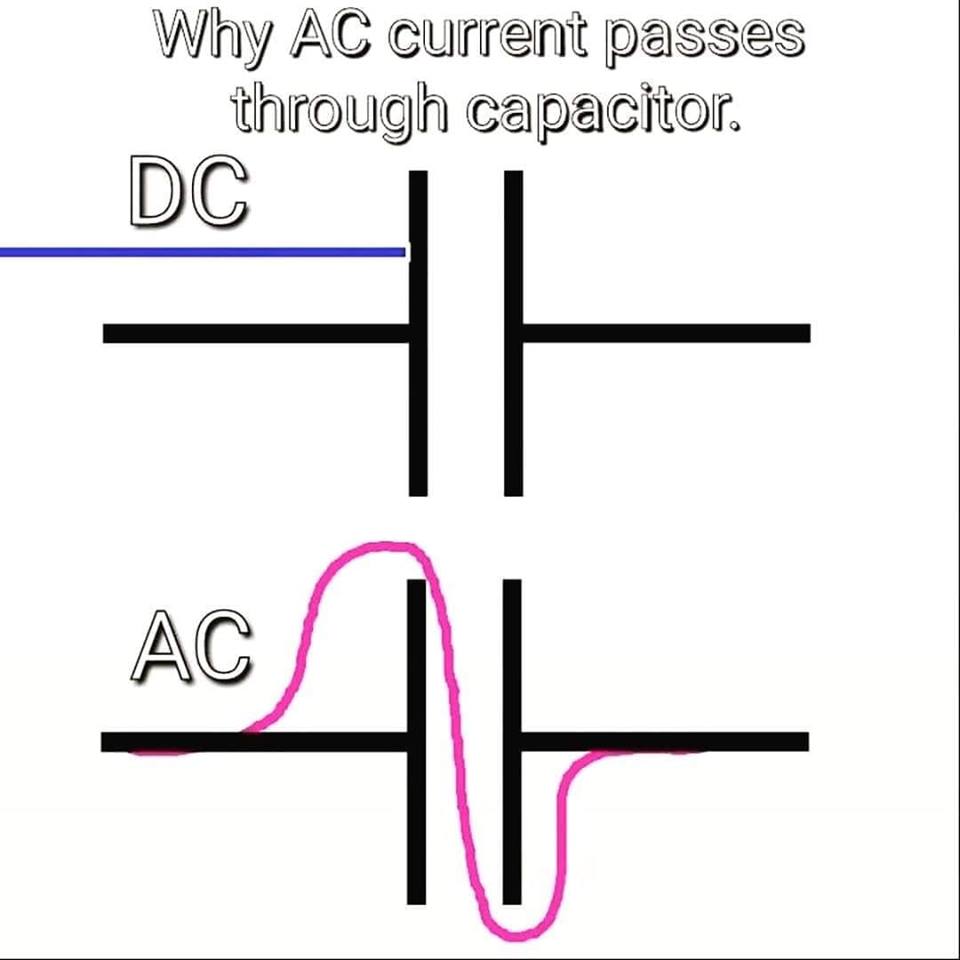

    ac dc capacitor.jpg
    :D

    - περαν τσι πλακας - Σεβασμος ! :thumbsup:

    christos77 and Bhutia like this.
  15. Bhutia

    Bhutia Hidden Guru
    Editor

    Εγγραφή:
    28 Μαρτίου 2009
    Μηνύματα:
    8.899
    Likes:
    14.264
    Τί γίνεται όμως με όσους γουστάρουν σφόδρα - ελέω κινηματογράφου - τον extra large χαρακτήρα και το κέρδος στο όριο απόκρισης που παρέχει η ανάκλαση χαμηλών;Αυτό το κέρδος υποβάλλεται σε δυναμική συμπίεση.Διότι η Αρχή Λειτουργίας στην πράξη στηρίζεται σε δύο αντικρουόμενες απαιτήσεις:υψηλή τιμή Q για τη συχνότητα συντονισμού του αέρα μέσα στο σωλήνα στο κάτω όριο απόκρισης και παράλληλα απόσβεση των συντονισμών από το εσωτερικό της καμπίνας και κατά τη μετάβαση από το σωλήνα στο ακροφύσιο της οπής που εκπέμπει την ενέργεια,Οι απαιτούμενοι συμβιβασμοί σε τυπικές κατασκευές εξασφαλίζουν ότι η διάταξη δεν θα λειτουργεί με τη βέλτιστη αποδοτικότητα.

    Επίσης η στρωτή ροή (laminar flow) στο σωλήνα ανάκλασης - στις συμβατικές τουλάχιστον υλοποιήσεις - καταργείται από σχετικά χαμηλές ταχύτητες κίνησης του αέρα μέσα σ'αυτόν.Το φαινόμενο διαταράσσει την προβλεπόμενη ζυγοστάθμιση σε συνάρτηση με τη στάθμη εκπομπής και προκύπτει δυναμική συμπίεση,οπότε ξεφεύγει από τη γραμμική λειτουργία και η ίδια η διάταξη,εκτός από το σύνθετο σύστημα που είναι ούτως ή άλλως φευγάτο.Οι εντυπωσιακοί γδούποι των sub με bass-reflex που αντιλαμβάνεται ο ακροατής σε έντονες δυναμικές αντιθέσεις δεν παύουν ν'αποτελούν αποκλίσεις εκ της γραμμικής λειτουργίας ελέω του διακριτού συντονισμού στη διάταξη ανάκλασης που δεν θα συμβαδίζει με το υπόλοιπο σύστημα.Και η κλίση της υποχώρησης κάτω από το συντονισμό του σωλήνα θα είναι πιο απότομη,γεγονός που έχει και μια πρόσθετη σημασία όπως θα δούμε σε επόμενο κεφάλαιο.Οι δε αποκλίσεις από την προβλεπόμενη συμπεριφορά θα εντείνονται όπως εξηγήθηκε όσο θα μειώνονται τα μεγέθη στην όλη κατασκευή.Οι ποιοτικές υλοποιήσεις καμπίνας bass-reflex θα έχουν λειτουργία υπαγόμενη σε λογισμικά διόρθωσης απόκρισης και θα είναι κι αυτές υποχρεωτικά μεγάλες,δηλαδή απαίτηση αντίστροφη από τον κύριο λόγο καθιέρωσης αυτής της αρχιτεκτονικής...

    Παρεμβαίνει όμως ακόμα ένα κρίσιμο στοιχείο:κάθε φορά που ένα σύστημα ανάκλασης χαμηλών θα τροφοδοτείται με σήμα περιέχον συχνότητες κατώτερες από τη συχνότητα συντονισμού του σωλήνα (λ.χ. προερχόμενες από στρεβλώσεις βινυλιακών δίσκων ή περιεχόμενες στο πρόγραμμα,αυτό θα οδηγεί το κύριο μεγάφωνο σε μη γραμμικές συμπεριφορές και παραμορφώσεις που θα αυξάνονται με την άνοδο στη στάθμη ακρόασης.Οι εκτροπές του κώνου πέρα από τη γραμμική διαδρομή λειτουργίας (Xmax) οδηγούν σε αισθητή μείωση ευκρίνειας στις μεσαίες οκτάβες μέχρι και βλάβη του κινητήρα μεγαφώνου από υπερβάσεις της μέγιστης επιτρεπτής διαδρομής (Xmech).Αυτός είναι κι ένας λόγος για να μην ζυγίζονταν οι διατάξεις ανάκλασης με συχνότητα συντονισμού σε ύψη όπου θα βρισκόταν ακόμα σημαντική ενέργεια στο πρόγραμμα.Από την άλλη πλευρά το κούρδισμα σε ανώτερο τονικό ύψος θα παρέχει το γνωστό ΄΄φούσκωμα΄΄ στις μεσοχαμηλές και την απατηλή αίσθηση επάρκειας στο μπάσο.Η χαμηλή αντίσταση εξόδου στον συνδεδεμένο ενισχυτή δεν θα είναι σε θέση να ελέγξει αυτά τα φαινόμενα,τα οποία θα γίνονται ακουστά.Άρα πολύ καλό μέτρο θα ήταν παρεμβολή πρόσθετου υποηχητικού φίλτρου ανάλογα με τα χαρακτηριστικά της εκάστοτε υλοποίησης.

    Υπάρχουν όμως κάποιες υλοποιήσεις που αποκόπτουν την τροφοδοσία του συστήματος με συνιστώσες κατώτερες από τη συχνότητα συντονισμού της οπής,πράξη σκόπιμη ιδίως όποτε θα ανέρχονταν οι στάθμες.Αυτές θα ήταν διάφορα ενεργά studio monitor κι ενεργές μονάδες sub με ενσωματωμένα υψιπερατά φίλτρα για τέτοιον σκοπό.Τα φίλτρα αυτά θα είχαν ακόμα πιο απότομη κλίση της συνηθισμένης,που θα μπορούσε να φτάνει μέχρι και 48dB ανά οκτάβα.Η χρήση τέτοιων φίλτρων θα επέτρεπε παράλληλα παροχή ανώτερης στάθμης εντός του ωφέλιμου συχνοτικού εύρους λειτουργίας,αφού θα αποφεύγεται ο κίνδυνος υπερφόρτωσης με μηχανική αστοχία του συστήματος όταν θα περιέχονταν στο σήμα συνιστώσες κατώτερες από τη συχνότητα συντονισμού και ακόμα περισσότερο όποτε θα ανέρχονταν οι στάθμες.Θα μπορούσαν έτσι να παρασχεθούν με ασφάλεια τα υποσχόμενα κέρδη απόκρισης σε σχέση με σφραγισμένες καμπίνες.

    Επειδή όμως τίποτα δεν χορηγείται χαριστικά,θα υποβαθμίζεται περαιτέρω ως αντίτιμο η φασική απόκριση του συστήματος και η ομοιογενής ανταπόκριση στα μεταβατικά.Και αυτό επειδή κάθε πρόσθετη παρεμβολή φίλτρου παρατείνει την κρουστική απόκριση αυξάνοντας την υστέρηση ομάδας,αφού και τα ίδια τα φίλτρα αποτελούν συντονιζόμενα συστήματα με ζυγισμένα χαρακτηριστικά.
    Όσο μάλιστα γίνεται πιο απότομη η κλίση τους,αυξάνει και ο βαθμός υστέρησης και ο κωδωνισμός.

    Και πώς θα μπορούσαμε να κρίνουμε την ποιότητα μιας υλοποίησης - ιδίως στις αχανείς προδιαγραφές των sub;Μόνο χάρη σε διαθέσιμα μετρητικά στοιχεία αντί εικασίας κι ελπίδας.Έχοντας δεδομένο ότι τα όρια αντιληπτότητας για την υστέρηση ομάδας βρίσκονται γύρω στα 20 msεc στις δύο πρώτες οκτάβες,ας προσέξουμε την τιμή group delay σε συνάρτηση προς τη συχνότητα στα παρακάτω ολοκληρωμένα συστήματα ηλεκτρομηχανικής μετατροπής:
    Neumann KH870 + O410 :
    [​IMG]
    Neumann KH 750 DSP * KH80 DSP
    [​IMG]

    Οι ποιοτικές σφραγισμένες καμπίνες τείνουν να έχουν μικρότερες τιμές group delay,τάξης κάτω των 20 msec στις πρώτες οκτάβες,σε αντίθεση με τις καμπίνες ανάκλασης χαμηλών που μπορούν να ξεπεράσουν τα 50 msec στις ζώνες κάτω των 100 Hz.

  16. Bhutia

    Bhutia Hidden Guru
    Editor

    Εγγραφή:
    28 Μαρτίου 2009
    Μηνύματα:
    8.899
    Likes:
    14.264
    Γεγονός είναι ότι η σύγχρονη τεχνολογία έχει προσφέρει λύσεις στους θιασώτες των μικρών ηχείων,αφού σύμφωνα με τις επιταγές του marketing πρέπει με κάθε τρόπο να προκύπτει ΄΄μεγαλύτερος΄΄ ήχος από μικρότερα ηχεία.Κυκλοφορούν λοιπόν έξυπνες ενεργές υλοποιήσεις με βελτιστοποιημένα μεγάφωνα,σφραγισμένες χυτοπρεσαριστές καμπίνες από πολυμερή υλικά να καταπολεμούν περιθλάσεις και κραδασμούς συνεπικουρούμενα από ενισχυτικά αρθρώματα class-D ή class-H και προαιρετικώς λογισμικά DSP.Ο τύπος αυτός των ενισχυτών εξασφαλίζει ανώτερη απόδοση ισχύος από μικρά αρθρώματα και υποστήριξη με εξίσου αποδοτικά διακοπτικά τροφοδοτικά.Το λογισμικό DSP με τη σειρά του μπορεί να εφαρμόσει διορθώσεις στην απόκριση ασύλληπτες από αναλογικά φίλτρα,επιτυγχάνοντας έτσι ικανοποιητική ηλεκτρονική ισοστάθμιση.Ο επεξεργαστής μπορεί να λειτουργεί στα εξής στάδια :

    - διόρθωση απόκρισης στο σύνολο του φάσματος έναντι της ιδιαίτερης ακουστικής συμπεριφοράς διάφορων χώρων προς συμμόρφωση με γνωστές καμπύλες-στόχους.

    - σύσταση ανώτατων ορίων ως προς τις μετακινήσεις του κώνου και τη θερμοκρασία του πηνίου φωνής με βάση συγκεκριμένα ηλεκτρομηχανικά-θερμικά πρότυπα

    - εγκατάσταση αισθητήρων πάνω στις παραμέτρους λειτουργίας (θερμοκρασία,τάση τροφοδοσίας και στους ακροδέκτες πηνίου φωνής,ένταση ρευμάτων,κα)

    - Αυτόματη ρύθμιση στην παροχή ισχύος για ν'αποφευχθούν υπέρμετρες εκτροπές του κώνου και υπερθέρμανση όταν το πλάτος στο σήμα εισόδου ξεπερνά τα ασφαλή όρια για δεδομένη κατασκευή.

    - Αναμόρφωση απόκρισης στις χαμηλές οκτάβες κατά τρόπον ώστε σε χαμηλές στάθμες κι ενόσω οι διαδρομές θα μένουν εντός ασφαλούς ορίου να τονώνεται η απόκριση στις κατώτατες οκτάβες εξομαλύνοντας την καμπύλη με τις ανώτερες οι οποίες θα εκπέμπονταν τότε σε κατώτερη στάθμη.

    - Τακτοποίηση φασικής απόκρισης σε συσχετισμό με ενσωματωμένες διατάξεις ενίσχυσης χαμηλών.

    - Επέμβαση στην πολική απόκριση εφόσον θα ήταν εγκατεστημένα μεγάφωνα σε διαφορετικές πλευρές της καμπίνας.

    Το πρόστιμο των έξυπνων λογισμικών είναι ότι το σύνθετο σύστημα γίνεται μεν γραμμικότερο αλλά εντός κατώτερων ορίων ωφέλιμης λειτουργίας.Οι νόμοι της Φυσικής με τις παραμέτρους Thiele-Small εξακολουθούν να ισχύουν,υπαγορεύοντας ότι κάθε τόνωση κατά 3dB στο πλάτος απόκρισης σε δεδομένη συχνότητα θα πρέπει να διπλασιάζεται η παρεχόμενη ισχύς,με τους μικρότερους κιόλας κώνους να εξαντλούν πιο εύκολα - ελέω της κατώτερης συχνότητας - τη μέγιστη ωφέλιμη διαδρομή τους.

    " Τί γίνεται όμως τότε με τη φασική συμπεριφορά του συστήματος στο κάτω όριο απόκρισης,"πετάγεται ο Βελλερεφών καθώς είχε συγκρατήσει όλα τα σχόλια πάνω στην εγγενή φασική απόκλιση που εισάγει κάθε τύπος ηλεκτρομηχανικού μετατροπέα.

    Η αντιπαράσταση των φασμάτων waterfall υπό ανηχοϊκές συνθήκες έχει επιδείξει το εξής : Καταρχάς η διορθωμένη διάταξη θα είχε από τη λειτουργία της ηλεκτρονικής ισοστάθμισης μέση στάθμη απόκρισης κατώτερη αλλά εκτεινόμενη φυσικά σε χαμηλότερη συχνότητα όπου η αβοήθητη διάταξη δεν θα μπορούσε να εκπέμπει σε αισθητή στάθμη.

    Το σημαντικότερο όμως στοιχείο είναι ότι όποτε η αυθεντική συμπεριφορά του ηχείου στη ζώνη του θεμελιώδους συντονισμού διακρινόταν από γρήγορη και ομοιογενή ποιότητα απόσβεσης σε σχέση με τις ανώτερες οκτάβες απόκρισης,τότε και η ισοσταθμισμένη απόκριση διατηρούσε αυτή τη βέλτιστη συμπεριφορά και στο χαμηλότερο όριο απόκρισης.Και πιθανότερος λόγος γι αυτό ότι η τόνωση απόκρισης θα ήταν εφηρμοσμένη σε τέτοιες περιπτώσεις σε ζώνη ελάχιστης φάσης ως προς τη συμπεριφορά του ίδιου του ηχείου.Κι εφόσον θα ίσχυε αυτή η συνθήκη,τότε η διόρθωση στο πεδίο της συχνότητας θα διόρθωνε και την φασική απόκριση του συστήματος.

    Και ποιος τύπος κλεισμένης καμπίνας θα πρόσφερε δυνατότητα για βέλτιστη απόσβεση στη ζώνη υποχώρησης;Η σφραγισμένη καμπίνα.Κι έτσι εξηγείται το γεγονός ότι κορυφαίες μέχρι στιγμής υλοποιήσεις ηχείων όπως Kii & Beolab 90 που εφαρμόζουν ισοστάθμιση απόκρισης δεν θα μπορούσαν παρά να έχουν εξελιχθεί πάνω σε σφραγισμένες καμπίνες,αφού άλλες διατάξεις ευθυγράμμισης κάνουν τη διαχείριση των φασικών αποκλίσεων που θα προέκυπταν λιγότερο αποτελεσματική.

    Θέλουμε και άλλο παράδειγμα;
    https://dutchdutch.com/wp-content/uploads/2018/02/8c-Spec-Sheet-May-2018.pdf

    Και για περαιτέρω πιστοποίηση της αποτελεσματικότητας των έξυπνων λογισμικών σε συνδυασμό με υψηλή ισχύ από αρθρώματα class-D,ας προσέξουμε τις δημοσιευμένες στο εγχειρίδιο οδηγιών μετρήσεις για συστήματα μετατροπέων που εφαρμόζουν λογισμικά έξυπνης λειτουργίας ακόμα και σε καμπίνες με διάταξη ανάκλασης χαμηλών:

    Genelec SAM 8350 monitor : https://www.genelec.com/studio-monitors/sam-compact-studio-monitors/8350a-sam-studio-monitor

    https://www.genelec.com/sites/default/files/media/Studio monitors/SAM Studio Monitors/8340A/8340a_and_8350a_opman.pdf

    Genelec Sub 7382A SAM :https://www.genelec.com/studio-monitors/sam-studio-subwoofers/7382-sam-studio-subwoofer

    https://www.genelec.com/sites/default/files/media/7382_opman.pdf
    Τα κύρια ηχεία του setup οφείλουν να είναι αξιόλογου μεγέθους κι ενεργά ως ήδη ζυγοσταθμισμένα πακέτα και διαθέσιμα μετρητικά στοιχεία.Μπορεί να γίνει και αξιοπρεπής απόσβεση με μικρότερα ηχεία αλλά πακέτο με ομόσταυλα sub.Κατά προτίμηση με λογισμικό ισοστάθμισης.

    Η οπή ανάκλασης χαμηλών αποτελεί κατά τη γνώμη του γράφοντος ...πισωγύρισμα στην εξέλιξη των ηχείων.
    Δεν υπάρχουν όμως και άλλες διαθέσιμες επιλογές;

    Τέλος Τρίτου Μέρους

  17. SOCO

    Εγγραφή:
    5 Ιουνίου 2012
    Μηνύματα:
    3.499
    Likes:
    3.582
    Aρα.,μηπως τελικα οι ακροασεις στα διαφορα μαγαζια,με δεκαδες ηχειων γυρω γινεται υπο ποικιλων συντονισμενων helmholtz :whistling:;
    Οτι δηλαδη εχουμε και στο σπιτι μας :gotcha:

  18. Bhutia

    Bhutia Hidden Guru
    Editor

    Εγγραφή:
    28 Μαρτίου 2009
    Μηνύματα:
    8.899
    Likes:
    14.264
    Οι συντονιστές Helmholtz είναι ουσιαστικά συνηχητές.
    Αόριστη τοποθέτηση,αόριστη κατανομή στις διαστάσεις διαφορετικών σωλήνων,σπανίως κατάλληλες οι τελευταίες για ν'ασκούσν επίδραση στη ζώνη που θα είχε τη μεγαλύτερη σημασία και από τη στιγμή που διεγείρονται αυθαιρέτως,θα παραλλάσσουν το ίδιο το μοτίβο ακουστικής συμπεριφοράς πάνω στα οποία θα επενέβαιναν διορθωτικά υποτίθεται,Φαύλος κύκλος....

    Συνεχίζουμε...

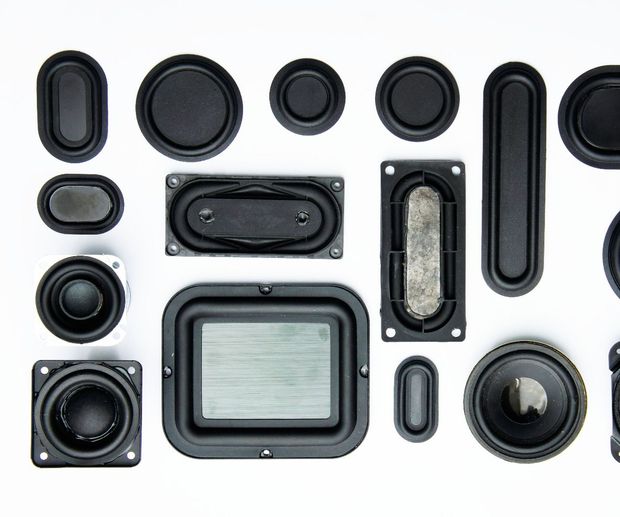

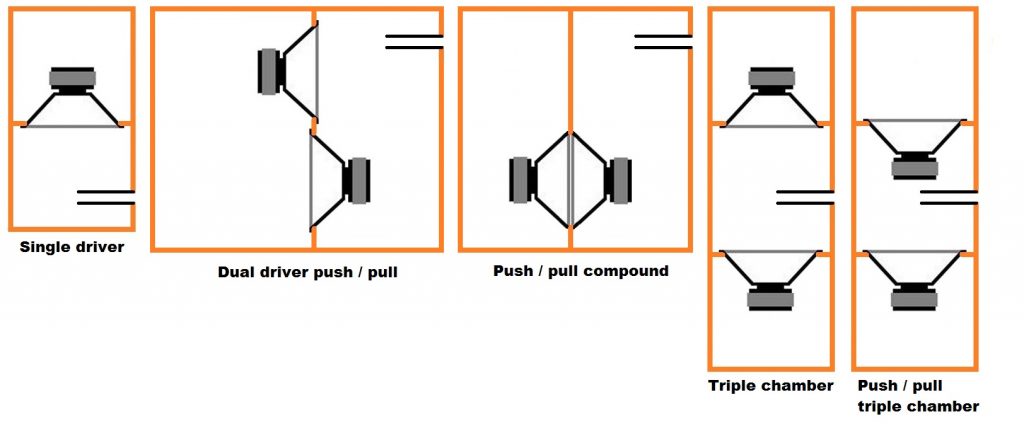

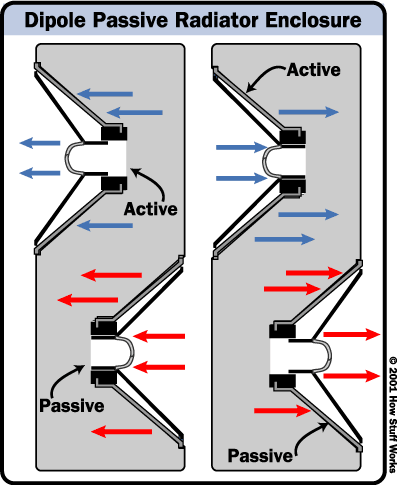

    Συγγενείς αρχές με την ανάκλαση χαμηλών εφαρμόζονται στις διατάξεις με παθητικό ακτινοβολητή.Εδώ δεν έχει να χειριστεί η σχεδίαση...αέρα κοπανιστό εξερχόμενο από μια οπή με υψηλή ταχύτητα και διαρροή ενέργειας,αλλά ένα κανονικό διάφραγμα μεγαφώνου χωρίς κινητήρα,αλλά με ανάρτηση και μάζα που αντικαθιστά εκείνη του αέρα στο bass-reflex,ενώ το διάφραγμα θα έχει πεπερασμένη ασφαλή διαδρομή - και όχι απεριόριστη όπως ο αέρας στο σωλήνα.Η υποχώρηση στην απόκριση ξεκινά σε ανώτερη συχνότητα σε σύγκριση με ισοδύναμη διάταξη ανάκλασης και διακρίνεται η πιο απότομη κλίση της από μια προεξοχή που συμβολίζει τη συχνότητα συντονισμού για το ελεύθερο στον αέρα μεγάφωνο του παθητικού ακτινοβολητή.Αυτή η προεξοχή κείται συνήθως σε αρκετά χαμηλότερο ύψος από τη ζώνη ωφέλιμης απόκρισης στη διάταξη,οπότε οι φασικές αποκλίσεις που εισάγει λογαριάζονται αμελητέες. Απαραίτητες τιμές Qts ενεργού μεγαφώνου για ενσωμάτωση σε τέτοιο σύστημα βρίσκονται μεταξύ 0,2 - 0,4
    [​IMG]

    Μια διάταξη παθητικού ακτινοβολητή δεν συνοδεύεται από στροβιλώδεις θορύβους ή φυσήματα σε μεσαίες οκτάβες που πάνε πακέτο με την ανάκλαση χαμηλών.Η φύση της διάταξης επιτρέπει την εφαρμογή σε περιπτώσεις όπου οι διαστάσεις σωλήνα ανάκλασης θα ήταν υπερβολικές.Κάτω από τη ζυγισμένη συχνότητα συντονισμού στο σύνθετο σύστημα,το διάφραγμα στον παθητικό ακτινοβολητή εξακολουθεί να φορτίζεται από το ενεργό μεγάφωνο περιορίζοντας το εύρος των διαδρομών του δεύτερου που θα έμενε ανεξέλεγκτο στην ανάκλαση.Το παθητικό μεγάφωνο συμπεριφέρεται σα να ήταν ελεύθερο στον αέρα,οπότε συντονιζόμενο στην ιδιαίτερη προς το ίδιο φυσική συχνότητα (η προεξοχή στην κλίση της απόκρισης από το σύστημα) εκπέμπει ηχητική ενέργεια στο περιβάλλον υπό διαφορά φάσης 180 μοιρών σε σχέση με το ενεργό μεγάφωνο.Γι αυτό και η κλίση υποχώρησης παρουσιάζεται πιο απότομη συγκρινόμενη με διάταξη ανάκλασης χαμηλών.

    Μεγαλύτερη μάζα στον ΠΑ θα οδηγεί σε χαμηλότερη συχνότητα ιδιοσυντονισμού του - ως προς δεδομένη τιμή διάταξης fb.Και αφού το υλικό του έχει συνήθως μάζα ανώτερη από του αντίστοιχου αέρα,είναι δυνατόν να ζυγιστεί ο συντονισμός σε κατώτερες συχνότητες από την ανάκλαση χαμηλών.Η ενεργός πιστονική επιφάνεια Sd για τον ΠΑ προβλέπεται να ήταν διπλάσια από εκείνη του ενεργού μεγαφώνου,ή να χρησιμοποιηθούν δύο ακτινοβολητές ίδιας επιφάνειας για το κάθε ενεργό μεγάφωνο.Η απαίτηση ισχύει επειδή η ζώνη όπου ο ΠΑ θα επιφορτίζεται με την κύρια εκπομπή ενέργειας σε σχέση με το ενεργό μεγάφωνο θα είναι καταάμία οκτάβα κατώτερη εκείνης όπου την κύρια εκπομπή θ'αναλαμβάνει το δεύτερο.Κι εφόσον οφείλουν να εκπέμπουν σε ισοδύναμες στάθμες,χρειάζεται ο ΠΑ να μετακινήσει 2-4 φορές τον όγκο αέρα που θα μετακινεί το ενεργό μεγάφωνο.

    Η Αρχή Λειτουργίας ενός ΠΑ συνεπάγεται ότι η κίνησή του θα ξεκινήσει ύστερα από εκείνη του ενεργού μεγαφώνου.Μεγαλύτερη μάζα θα σημαίνει και ανώτερη αδράνεια.Κι ενώ το ενεργό μεγάφωνο διαθέτει το μαγνητικό του σύστημα για να ελέγχει την κίνηση,το παθητικό δεν έχει,οπότε χρειάζεται ένας πολύ στιβαρός κινητήρας στο ενεργό ούτως ώστε να μην υποβάλλεται η δική του απόκριση σε διαμόρφωση από τις ταλαντώσεις στο παθητικό.Όσο καλή διέγερση και να επιτευχθεί πάνω στον ΠΑ,η άμεση επιβράδυνση μετά από αυτή είναι εξίσου προβληματική.Και η ανώτερη μάζα του υπαγορευμένη από προηγούμενα στάδια δυσχεραίνει τη γρηγοράδα ανταπόκρισης,καθιστώντας αδύνατη την πλήρη ευθυγράμμιση στις χαμηλές.Παρά τη ζύγιση σε αρκετά χαμηλή συχνότητα,το διάφραγμα από το παθητικό μεγάφωνο εξακολουθεί να διεγείρεται εκπέμποντας ποσά ενέργειας και σε ανώτερες οκτάβες.Όλοι αυτοί οι παράγοντες μεταφράζονται σε παραμορφώσεις και κατώτερη απόδοση των μεταβατικών.

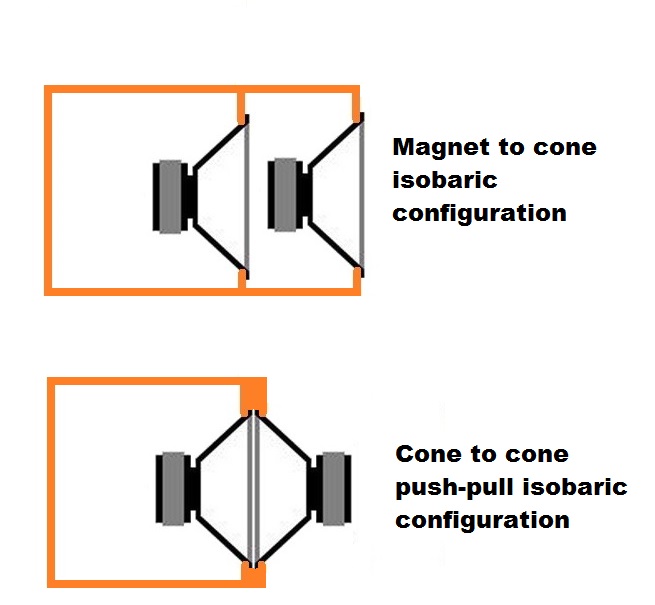

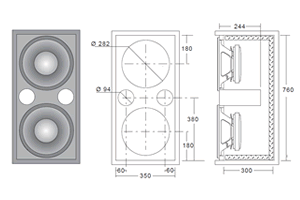

    Όταν μοντάρονται περισσότερα του ενός μεγάφωνα πάνω σε δεδομένη καμπίνα υπάρχουν δύο εναλλακτικοί τύποι ηλεκτρικής σύνδεσης,εν σειρά και παράλληλα.Το νέο σύνθετο σύστημα θα παρουσιάζει ορισμένες παραμέτρους διαφοροποιημένες ανάλογα με τον τρόπο σύνδεσης των μεγαφώνων.Λαμβάνοντας για παράδειγμα την περίπτωση δύο όμοιων woofer αντί ενός,ισχύουν τα εξής δεδομένα:
    [​IMG]

    Εν σειρά: Διπλασιάζονται οι παράμετροι Sd(ενεργή επιφάνεια) - Re(ωμική αντίσταση) - Vas(ισοδύναμος όγκος) - Le(επαγωγική από τα πηνία φωνής) - Pe(όριο παρεχόμενης ισχύος).
    Παράλληλα : Διπλασιάζονται οι παράμετροι Sd - Vas - Pe.Πέφτουν στη μισή τιμή Re - Le.Η αποδοτικότητα συστήματος αυξάνει κατά 6dB.

    Και στις δύο εναλλακτικές μένουν αμετάβλητα η θεμελιώδης συχνότητα συντονισμού και η τιμή του Q για το σύστημα.Η τιμή στη θεμελιώδη συχνότητα συντονισμού είναι αμετάβλητη όσα όμοια woofer και να μονταριστούν σε κοινή καμπίνα,αφού συναρτάται με την ολική ενεργή μάζα και την ολική ενδοτικότητα και η σχέση μεταξύ τους θα παραμένει σταθερή.Ομοίως το Qtc εξαρτάται όχι από την απόλυτη τιμή πλάτους στη συχνότητα συντονισμού,αλλά από το λόγο πλάτους προς εύρος και ο τελευταίος θα μένει και τότε σταθερός.Το σημαντικό κέρδος μοντάροντας πολλαπλές μονάδες σε καμπίνα ανταποκρινόμενη προς τον πολλαπλασιασμό Vas θα είναι στο πλάτος απόκρισης.Εφόσον καθένα από τα μεγάφωνα τροφοδοτείται με το ίδιο ακριβώς σήμα,τότε θα φορτίζεται από όγκο ίσο με τον ολικό όγκο της καμπίνας προς το πλήθος των μεγαφώνων.

    Με άλλα λόγια,μια μεγαλύτερη καμπίνα με δύο όμοια μεγάφωνα δεν πρόκειται να κατέβει χαμηλότερα σε σχέση με ομοειδούς κατασκευής καμπίνα που θα είχε μονταρισμένο ένα μεγάφωνο και όγκο τον μισό της πρώτης.Εάν τα μεγάφωνα ήταν συνδεδεμένα εν σειρά,τότε θα αυξάνεται το ποσό της ισχύος που μπορεί να διαχειριστεί με ασφάλεια καθώς και η εμπέδηση που θα προβάλλει ως συνδεδεμένο φορτίο στην έξοδο ενισχυτή.Το σύστημα δεν πρόκειται να παίξει πιο δυνατά με την ίδια τιμή ισχύος.

    Εάν τα μεγάφωνα ακολουθούν παράλληλη σύνδεση στο κύκλωμα,τότε το πλάτος απόκρισης στη ζώνη των μεγαφώνων αναμένεται κατά 6dB ανώτερο,υπό την προϋπόθεση όμως ο συνδεδεμένος ενισχυτής να είχε την ικανότητα γραμμικής παροχής για τις ανώτερες τιμές ρεύνματος που συνεπάγεται ο υποδιπλασιασμός του φορτίου υπό σταθερή τάση στα άκρα του.Διότι σε περίπτωση που δεν θα συνέβαινε κάτι τέτοιο,τότε...τζάμπα καίει η λάμπα και τα πολλά woofer και θα έπρεπε να χαμηλώσει η τάση,δηλαδή η απαιτούμενη στάθμη.Άρα λοιπόν οι εντυπωσιακές υλοποιήσεις με τα πολλά παραλληλισμένα woofer σε δεδομένη καμπίνα δεν τα έχουν για να κατεβαίνουν χαμηλότερα σε απόκριση,αλλά για να παίζουν δυνατότερα στο ίδιο όριο κάτω απόκρισης με μικρότερες υλοποιήσεις φέρουσες λιγότερα όμοια woofer και μόνο εφόσον θα ανταποκρινόταν χωρίς κλιπαρίσματα ο ενισχυτής.

    Δεν συμβαίνει ούτε κι εδώ απόδραση από τις παραμέτρους Τ-S : Όποτε αυξάνεται το πλήθος των μονταρισμένων μεγαφώνων σε σφραγισμένη καμπίνα,πολλαπλασιάζεται και ο απαιτούμενος όγκος εκείνης προς τον αριθμό των μεγαφώνων.Το ίδιο ισχύει και για καμπίνες ανάκλασης χαμηλών,μόνο που σε αυτήν την περίπτωση απαιτείται να αυξηθούν και οι διαστάσεις (μήκος-διάμετρος) στο σωλήνα.Και στις διατάξεις παθητικού ακτινοβολητή οφείλουν ν'αλλάξουν και οι διαστάσεις ή το πλήθος των παθητικών μεγαφώνων.Άμα δεν γινόταν κάτι τέτοιο,τότε θα κατέρρεε η ρύθμιση της διάταξης και η προβλεπόμενη ευθυγράμμιση χαμηλών.

  19. Bhutia

    Bhutia Hidden Guru
    Editor

    Εγγραφή:
    28 Μαρτίου 2009
    Μηνύματα:
    8.899
    Likes:
    14.264

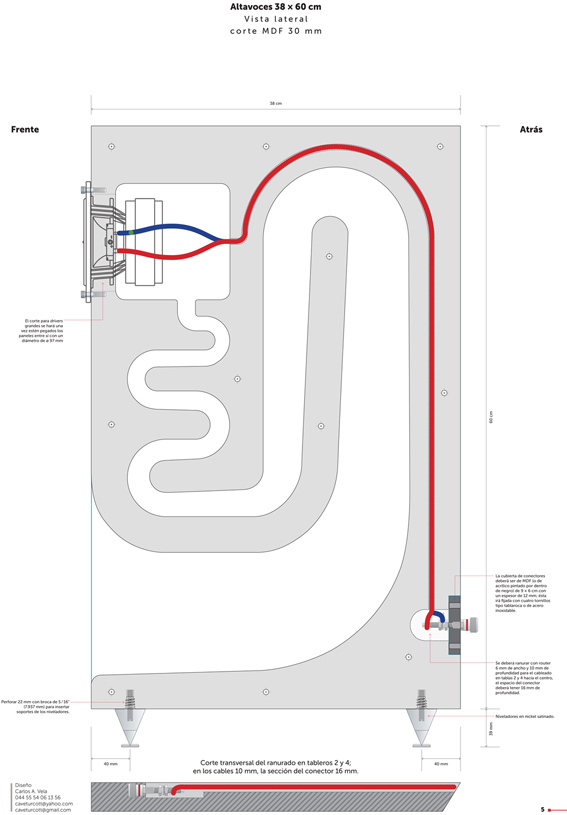

    H φόρτιση γραμμής μεταφοράς αξιοποιεί την ενέργεια από οπίσθια ακτινοβολία του μεγαφώνου για να συντονίσει τον αέρα μέσα σε μια αναδιπλωμένη στήλη που θα ακολουθεί λαβυρινθώδη διαδρομή εντός της καμπίνας.Το μήκος της διαδρομής οφείλει να είναι ίσο προς το εν τέταρτον του μήκους κύματος που στοχεύεται ως κάτω όριο απόκρισης και αντιστοιχεί στη συχνότητα συντονισμού του ελεύθερου μεγαφώνου,ούτως ώστε όταν η οπίσθια ενέργεια εξέρχεται από το άνοιγμα του σωλήνα στην πρόσοψη του ηχείου να μην έχει πλέον διαφορά φάσης προστιθέμενη στην αρχική εμπρόσθια εκπομπή από το μεγάφωνο στο κάτω όριο απόκρισης.Κάτι τέτοιο όμως σημαίνει ότι σε ανώτερες συχνότητες μη ακέραια πολλαπλάσια της fs η διαδρομή - σταθερού μήκους - θα αντιστοιχεί σε διαφορές φάσης μεταξύ των δύο ενεργειακών συνιστωσών,ενώ σ'εκείνη όπου η διαδρομή ισούται με μισό μήκος κύματος θα ισχύει καταστρεπτική συμβολή και ακύρωση...H διάταξη λειτουργεί συζευγμένη σε ζώνη ευρύτερη κατά οκτάβες,μειώνοντας το εύρος στις διαδρομές του μεγαφώνου.Εφόσον υλοποιηθεί ιδανικά,θα παρέχει ανώτερη στάθμη απόκρισης και μειωμένες παραμορφώσεις συγκρινόμενη με συστήματα ανάκλασης χαμηλών και άπειρης μπάφλας.
    [​IMG]
    http://hyperphysics.phy-astr.gsu.edu/hbase/Waves/opecol.html

    Αποσβεστικές επιστρώσεις και γεμίσματα εφαρμόζονται με διάφορα πάχη και σε διάφορα σημεία της διαδρομής προκειμένου όχι μόνο να εξουδετερώνονταν φαινόμενα συντονισμού σε ανώτερες συχνότητες αλλά να μειωνόταν η απότομη αύξηση της εμπέδησης στο σημείο συντονισμού του μεγαφώνου βελτιώνοντας τη γραμμικότητα οδήγησης από τον ενισχυτή.Η διαχείριση της παρεχόμενης ισχύος από το σύστημα βελτιώνεται όποτε κατορθώνουμε να αποσπάμε ενέργεια από την ταλάντωση στη φυσική συχνότητα συντονισμού.Η εφαρμογή απόσβεσης παράλληλα οφείλει να μην αφαιρεί πολύτιμη ενέργεια από μεσαίες οκτάβες.Η αποσβεστική δράση των υλικών όπως εξηγήθηκε προηγουμένως απάγει επιπλέον την περίσσεια ενέργεια υπό μορφή θερμότητας εντός του σωλήνα,μειώνει πίεση αέρα και ταχύτητα των ηχητικών κυμάτων αυξάνοντας έτσι εμμέσως τις εικονικές διαστάσεις του συστήματος.Η επιθυμητή μείωση τιμής Qtc στο σύνθετο σύστημα θα ανεβάζει μεν σε συχνότητα το κάτω όριο απόκρισης αλλά θα μειώνει την κλίση της υποχώρησης κάτω από εκείνο.Κρίσιμοι παράγοντες για την επιτυχία της διάταξης θα είναι επίσης ο όγκος του χώρου ακριβώς πίσω από το μεγάφωνο,φραγμός με ηχοδιαπερατό υλικό του ακροφύσιου στην πρόσοψη,οι καμπές στη διαδρομή του λαβυρίνθου,το ακριβές σχήμα κατά την επιμήκη διατομή στο αρχικό τμήμα του σωλήνα...Η συνάρτηση παραμέτρων εφαρμογής στην απόσβεση με το προβλεπόμενο αποτέλεσμα είναι χαοτική,γι αυτό δεν έχουν συσταθεί μέχρι στιγμής πρότυπα με καθολική ισχύ για διατάξεις γραμμής μεταφοράς.

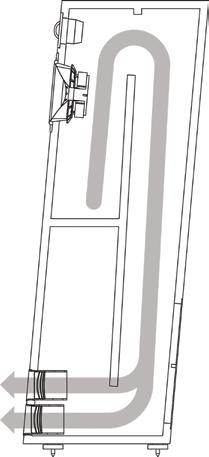

    PMC IB-1S
    [​IMG]
    Οι καμπίνες με φόρτιση γραμμής μεταφοράς ορίζονται κι εκείνες ως συστήματα τέταρτης τάξης.Υπαγορεύουν πολύ συνεκτικό συνδυασμό παραμέτρων Τ-S.Η σύζευξη με τη μάζα του αέρα μέσα στο λαβύρινθο κατεβάζει τη συχνότητα συντονισμού στο εμπλεκόμενο μεγάφωνο υπαγορεύοντας μονάδα χαμηλής ενδοτικότητας.Mεγάφωνα με χαμηλό Qts γύρω στο 0,3 με ισχυρά μαγνητικά συστήματα για υψηλή αποδοτικότητα,αλλά και μεγάλη ακαμψία στα διαφράγματά τους,αφού αποστολή έχουν να φορτίσουν επιτυχώς την αέρια μάζα μέσα σε ολόκληρη διακλαδισμένη διαδρομή χωρίς στρεβλώσεις στη δική τους μορφή που θα προκαλούσαν έντονες παραμορφώσεις.Σύγχρονοι διακεκριμένοι εκπρόσωποι τα οικιακά κι επαγγελματικά μοντέλα της PMC,εταιρείας με συσσωρευμένη τεχνονωσία για επιτυχείς υλοποιήσεις της διάταξης.

    Οι διατάξεις με οπίσθια φόρτιση κόρνας δεν βασίζονται στην Αρχή συντονισμού στήλης αέρα όπως οι εφαρμογές γραμμής μεταφοράς,μολονότι τέτοια φαινόμενα στον περιεχόμενο αέρα της χοάνης θα σημειωθούν και στις πρώτες υπό ανεξέλεγκτες συνθήκες κατά τον κύκλο λειτουργίας τους.
    [​IMG]
    Η Ζωνοπερατή διάταξη (Band-Pass) αποτελεί ένα κιβώτιο χωρισμένο σε τομείς : ο πρώτος είναι σφραγισμένη καμπίνα ή καμπίνες με προσαρμοσμένα μεγάφωνα χαμηλών.Ο δεύτερος είναι θάλαμος ή θάλαμοι που επικοινωνούν με τον έξω κόσμο χάρη σε συντονιζόμενο σωλήνα.Η εκπεμπόμενη ενέργεια από τα μεγάφωνα υποβάλλεται σε ακουστικό φιλτράρισμα τόσο στο άνω όσο και το κάτω όριο.
    [​IMG]

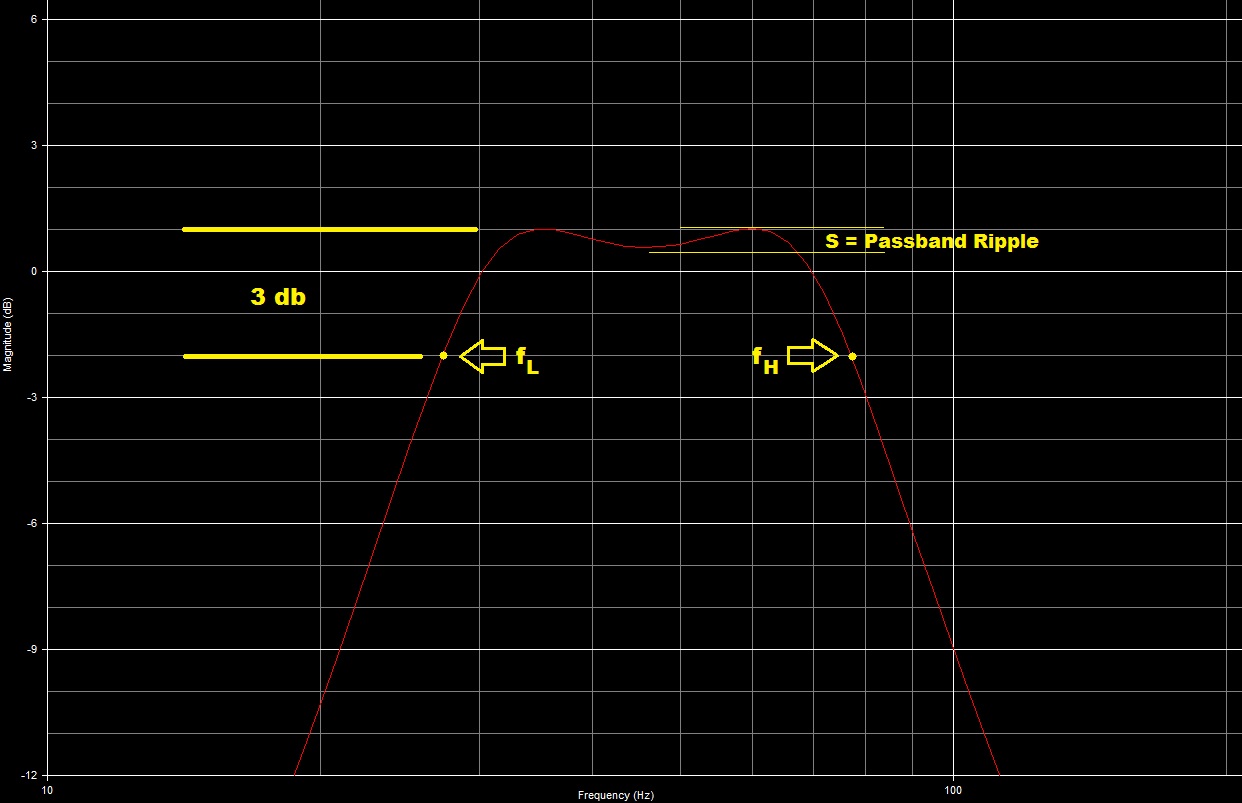

    Τα χαρακτηριστικά σωλήνα και θαλάμου όπως και η αρχιτεκτονική του συνόλου ορίζουν τις συχνότητες για το άνω και το κάτω όριο και την ομαλότητα απόκρισης,με αυτήν να πηγάζει από τους σωλήνες επικοινωνίας σε πεπερασμένη ζώνη.Οι πιο δημοφιλείς εφαρμογές ευθυγραμμίζουν με φίλτρα 4ης ή 6ης τάξης.Τέτοιου τύπου διατάξεις μπορεί μεν να δίνουν ανώτερες στάθμες σε σχέση με bass-reflex στη ζώνη απόκρισής τους,αλλά σπανίως περιορισμένες στα προβλεπόμενα όρια.Η διατάραξη της μεταβατικής συμπεριφοράς θα επιταθεί με πιθανή παρεμβολή χαμηλοπερατών φίλτρων για ν'αποκόβονταν έκτοπες συνιστώσες σε ανώτερες οκτάβες.
    [​IMG]
    H ισοβαρική φόρτιση ήταν έμπνευση του σπουδαίου μηχανικού Harry F. Olson από το 1954,όμως καθιερώθηκε ως πατέντα της Linn δύο δεκαετίες αργότερα.Ηχεία όπως το Linn Isobaric συνετέλεσαν στο χτίσμο της μυθολογίας για τους συνδυασμούς Linn-Naim.Σύγχρονοι διακεκριμένοι εκπρόσωποι αυτής της τεχνοτροπίας ηχεία όπως το Linn Majik 140,μοντέλα της σειράς Geometric από Wilson Benesch,ακόμα και το επιδαπέδιο Ursa Major της Chario.Η Αρχή Λειτουργίας προβλέπει δύο όμοια μεγάφωνα συζευγμένα χάρη στο σφραγισμένο όγκο αέρα υπό μορφή περιορισμένου θαλάμου που θα παρεμβάλλεται αναμεταξύ τους.Σε αυτό το χαρακτηριστικό οφείλεται και το όνομα της διάταξης,αφού θεωρείται κατά προσέγγιση ότι η πίεση εντός του σφραγισμένου θαλάμου θα παραμένει σταθερή κατά τη λειτουργία.Κύριες παραλλαγές στον προσανατολισμό των μεγαφώνων είναι:

    -΄΄κώνος προς μαγνήτη΄΄ όπου η κατεύθυνση εκτροπής για τους συζευγμένους κώνους θα είναι κοινή και οι κώνοι συνδεδεμένοι στην ίδια πολικότητα.

    -΄΄κώνος προς κώνο΄΄ (ή σπανιότερα ΄΄μαγνήτης προς μαγνήτη΄΄) όπου η κατεύθυνση κίνησης θα είναι αντίθετη μεταξύ των κώνων,οπότε οι τελευταίοι θα βρίσκονται συνδεδεμένοι σε αντίστροφες πολικότητες.Αυτός ο τύπος θεωρείται προτιμότερος,αφού θα επέρχεται κατά την κίνηση των κώνων αμοιβαία εξουδετέρωση σε παραμορφώσεις και αποκλίσεις γραμμικότητας.
    [​IMG]
    Το νέο ενιαίο σύστημα μοντάρεται πάνω σε καμπίνα με τον όγκο του αέρα στην καμπίνα να μην αλληλεπιδρά με το σφραγισμένο χώρο μεταξύ των μεγαφώνων.Το εξωτερικό μεγάφωνο θα εξακολουθεί να διεγείρει τον αέρα του δωματίου,ενώ το εσωτερικό να διεγείρει τον αέρα μέσα στην καμπίνα.Το νέο σύνθετο σύστημα σε σχέση με ένα ίδιο απλό μεγάφωνο θα διατηρεί σταθερές παραμέτρους όπως η θεμελιώδης συχνότητα συντονισμού (αφού μπορεί να διπλασιάζει την ενεργή μάζα αλλά θα γίνεται μισή η ενδοτικότητα από τη μηχανική σύζευξη των επιμέρους αναρτήσεων),το Qtc,η μέγιστη διαδρομή κώνου.Η παράλληλη σύνδεση των μεγαφώνων θα μειώνει στη μισή τιμή την εμπέδηση,οπότε η επίτευξη ίδιας στάθμης SPL θα απαιτεί διπλάσια παροχή ιχύος.Αυτό δεν θα είναι κατ'ανάγκη δυσάρεστο για έναν ενισχυτή που θα είναι ικανός ν'ανταπεξέλθει,αφού θα βελτιώνετσι και η μετάδοαη ισχύος στο σύστημα.

    Κύριο πλεονέκτημα όμως είναι ότι το νέο ενιαίο σύστημα θα απαιτούσε το μισόν όγκο καμπίνας για τη διατήρηση του κάτω ορίου απόκρισης σε σχέση με τον προβλεπόμενο για το απλό μεγάφωνο.Αυτό επιβεβαιώνεται μαθηματικώς και από τις εξισώσεις Small,όπου ο ισοδύναμος όγκος είναι ευθέως ανάλογος της ενεργής επιφάνειας και της ενδοτικότητας.Η μεν ενεργή επιφάνεια παραμένει ίδια,επειδή μονάχα το εξωτερικό μεγάφωνο θα εκπέμπει ηχητική ενέργεια στο δωμάτιο.Η συνισταμένη όμως ενδοτικότητα για τις συζευγμένες αναρτήσεις θα έχει γίνει μισή.Εάν για παραδειγμα το μονό μεγάφωνο έχει παραμέτρους που θα άρμοζαν για καμπίνα με όγκο 50 λίτρων,τότε ένα ισοβαρικό ζεύγος από τα ίδια μεγάφωνα θα διατηρεί τα χαρακτηριστικά και ποιότητα απόκρισης μονταρισμένο σε καμπίνα 25 λίτρων.Η πρότερη καμπίνα των 50 λίτρων σε αυτήν την περίπτωση δεν θα ήταν πια κατάλληλη για φόρτιση από το νέο διπλό μεγάφωνο.

    Αυτή η διάταξη υπόκειται σε παραμορφώσεις από οποιαδήποτε ασύμμετρη συμπεριφορά ανάμεσα στα μεγάφωνα του ζεύγους,αφού δεν θα κρατιόταν σταθερή η πίεση στον ισοβαρικό θάλαμο.Τέτοιες ασυμμετρίες θα προκύπτουν σε υψηλές συνεχόμενες στάθμες εξαιτίας του ότι το ένα πηνίο φωνής θα είναι εκτεθειμένο σε διαφορετικό περιβάλλον σε σχέση με το άλλο,οπότε θα ισχύει και διαφορετικός ρυθμός στην απαγωγή της θερμότητας.Έχει κυκλοφορήσει όμως πατέντα βελτίωσης με τη παρεμβολή αποσβεστικού υλικού μεταξύ των εφαπτόμενων μεγαφώνων.

    Κύριος όμως λόγος που δεν επεκτάθηκε αυτή η κατηγορία φόρτισης είναι ότι θα μπορούσαν να εξελιχθούν custom μεγάφωνα με διπλάσια ενεργή μάζα,μισή ενδοτικότητα στην ανάρτηση και υποδιπλασιασμένη σύνθετη αντίσταση,με σκοπό να προέκυπταν ισοδύναμα χαρακτηριστικά απόκρισης με τα συμβατικά διπλά μεγάφωνα.Και θα ήταν προτιμητέα η λύση του μονού μεγαφώνου,αφού οι κανόνες του marketing επιτάσσουν κατασκευή απλούστερη και φθηνότερη που θα πωλείται με το μέγιστο δυνατό περιθώριο κέρδους.Και η εμπορικότητα νικάει κατά κανόνα τη Φυσική.
    https://www.vueaudio.com/isobaric-subwoofer-design/

    #39 Bhutia, 18 Μαρτίου 2019
    Last edited: 18 Μαρτίου 2019
  20. Bhutia

    Bhutia Hidden Guru
    Editor

    Εγγραφή:
    28 Μαρτίου 2009
    Μηνύματα:
    8.899
    Likes:
    14.264
    Οι καμπίνες με απεριοδική φόρτιση χαμηλού αντί για συντονισμένο σωλήνα ανάκλασης διαθέτουν ανοίγματα φραγμένα με υλικά πυκνής πλέξης - όπως fiberglass & πολυεστερικές ίνες - που αντιστέκονται στο ελεύθερο πέρασμα του αέρα χωρίς όμως να το καταργούν.Εφαρμόζουν έτσι ως βαλβίδες εκτόνωσης μια αποσβεστική δράση πάνω στις μεταβολές πίεσης που δέχεται ο έγκλειστος αέρας στην καμπίνα.Εταιρείες όπως οι Dynaudio (VarioVent) & Scanspeak έχουν κυκλοφορήσει καταξιωμένους φραγμούς.
    [​IMG]

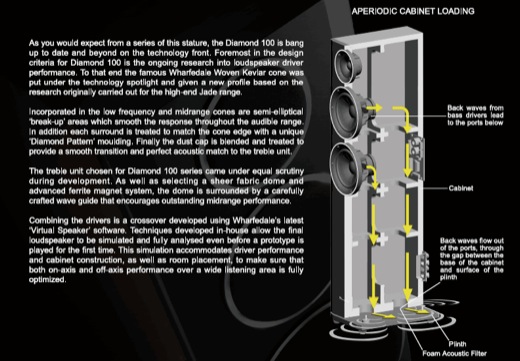

    Διακεκριμένοι σύγχρονοι εκπρόσωποι ηχεία της Wharfedale σειρά 100
    [​IMG]
    Και η μετατροπή στο κλασσικό JBL L100 από τον γνωστό αυθεντικό guru:
    http://www.troelsgravesen.dk/JBL_L100_08.htm

    Η ενδοτικότητα του αέρα στις απεριοδικές καμπίνες αυξάνεται κατακόρυφα,αφού έχουμε μεταφορές ενέργειας μέσα κι έξω από την καμπίνα κατά τις διαδρομές του μεγαφώνου.Εδώ όμως η έλλειψη γραμμικότητας ανάμεσα στη συμπίεση και ακόλουθη αποπίεση του αέρα στη σφραγισμένη καμπίνα θα έχει μικρότερη σημασία για τη γραμμική λειτουργία του μεγαφώνου.Ο συντελεστής Q στο σύνθετο σύστημα μειώνεται προσεγγίζοντας το αντίστοιχο Qts στο ελεύθερο μεγάφωνο.Αυτό σημαίνει ότι αυξάνεται και ο εικονικός όγκος καμπίνας.Σε σύγκριση με σφραγισμένη καμπίνα,η αποσβεστική επίδραση αντικατοπτρίζεται στην καμπύλη εμπέδησης του μεγαφώνου κατά το θεμελιώδη συντονισμό του:

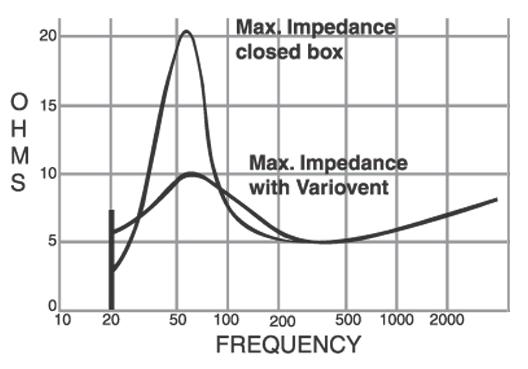

    [​IMG]

    H εξομάλυνση στη συμπεριφορά της εμπέδησης βελτιώνει τη γραμμικότητα κατά τη μετάδοση ισχύος από το συνδεμένο ενισχυτή.Ακόμα πιο σημαντική διαφοροποίηση επέρχεται σε σύγκριση με διάταξη ανάκλασης χαμηλών.Η διπλή κορύφωση στην καμπύλη εμπέδηαης γίνεται μονάχα μία και ομαλότερη σα να επρόκειτο περί κλειστής καμπίνας με χαμηλότερο Qtc.Η υλοποίηση τοποθετεί τα ανοίγματα ΄΄ακουστικής αντίστασης΄΄ κατά κανόνα σε πλευρά διαφορετική από τη μπάφλα και αυξάνει την επένδυση με αποσβεστικό υλικό στο εσωτερικό της καμπίνας με σκοπό ένα ομαλότερο μοτίβο εκτόνωσης για την οπίσθια ενέργεια του μεγαφώνου.
    http://p10hifi.net/planet10/TLS/downloads/TedJordanAperiodic.pdf
    Το κάτω όριο απόκρισης ανέρχεται και η κλίση της υποχώρησης είναι 18dB ανά οκτάβα.Όπως είναι επόμενο θα βελτιώνεται σημαντικά η απόδοση των μεταβατικών και η περιγραφή του μπάσου- ιδίως στη ζώνη των μεσοχαμηλών.Κύρια μειονεκτήματα στην απεριοδική ευθυγράμμιση η νωρίτερη υποχώρηση στο κάτω όριο απόκρισης και η δυσκολία μοντελοποίησης από έλλειψη εδραιωμένων κριτηρίων.

    Ένα στοιχείο που δίνει ιδιαίτερη σημασία στις απεριοδικές διατάξεις είναι ότι προϋποθέτουν χρήση μεγαφώνων με τιμές Qts κατώτερες του 0,45.Και αυτό κάνει την εφαρμογή τους πρόσφορη για όσους θα ήθελαν να εφαρμόσουν περιστασιακά φραγή της οπής ανάκλασης σε καμπίνες με ανάκλαση χαμηλών,εφόσον τα ήδη μονταρισμένα μεγάφωνα θα είχαν - όπως συμβαίνει συνήθως - προκρινόμενο Qts.Δηλαδή το βούλωμα να μη γινόταν ερμητικό αλλά να εφάρμοζε κατόπιν δοκιμών με διάφορα υλικά ελεγχόμενη διαρροή της ενέργειας μέσω του σωλήνα.

    Στις διατάξεις ανοικτής μπάφλας είναι προφανές ότι δεν υπάρχει εγκλεισμένος αέρας εντός καμπίνας ώστε να παρεμπόδιζε μηχανικά τις μετακινήσεις του κώνου.Ηχεία ανοικτής και άπειρης μπάφλας ορίζονται ως συστήματα δεύτερης τάξης.Η υποχώρηση απόκρισης σε συχνότητες κάτω από το συντονισμό ισχύει με κλίση 18dB ανά οκτάβα,Αυτή η τιμή προκύπτει αθροίζοντας τις κλίσεις 12dB του ίδιου του ελεύθερου μεγαφώνου και 6dB από το δίπολο μοτίβο εκπομπής - που επιφέρει αμοιβαίες ακυρώσεις μπροστινής και οπίσθιας ακτινοβολίας γύρω από τις πλευρές και κάτω από τη συχνότητα για το πρώτο σημείο κορύφωσης στην απόκριση σχετιζόμενη με τη γνωστή ΄΄βαθμίδα της μπάφλας΄΄ .Εκεί το μήκος του εκπεμπόμενου κύματος θα γίνεται το μισό από το πλάτος της μπάφλας και το οπίσθιο κύμα διαδιδόμενο κατά το πλάτος θα φτάνει στο άκρο έχοντας ευθυγραμμίσει τη διαφορά φάσης και θα συμβάλει αθροιστικά με το εμπρόσθιο.

    Το Qtc σε τέτοιο σύνθετο σύστημα καθορίζεται κυρίως από το Qts του μεγαφώνου με επιπλέον παράγοντα μηχανικής εμπέδησης τη στήριξη σ'ένα σταθερό πλαίσιο με δικά του χαρακτηριστικά συντονισμού.Η αρχιτεκτονική ανοικτής μπάφλας μπορεί να προσφέρει μεγάλες απολαύσεις σε μεσαίες και υψηλές οκτάβες με τα βασικά διακυβεύματα να εδρεύουν στην απόκριση χαμηλών και την ενιαία κατευθυντικότητα στο ακουστό φάσμα.

    Ενδεικτική επίδραση διαφορετικών τιμών Qtc στην απόκριση συστημάτων ανοικτής μπάφλας:
    [​IMG]
    Μια ενδεικτική αντιπαραβολή ανάμεσα σε σύνθετα συστήματα ακουστικής ανάρτησης,ανάκλασης χαμηλών και άπειρης μπάφλας:
    [​IMG]
    Οι παράγοντες που διέπουν τις υλοποιήσεις ανοικτής μπάφλας έχουν αναλυθεί διεξοδικά από τον Dr.Linkwitz στον αφιερωμένο του ιστότοπο,ενώ και στον παρόντα μπορούμε ν'ανατρέξουμε στο ομόλογο νήμα του Petermeni.

    Ωραίες και απλές γραφικές παραστάσεις προσφέρει και η παρακάτω μελέτη:
    https://docplayer.net/23872068-Desi...tin-j-king-40-dorsman-dr-clifton-park-ny.html

    Τοποθετημένα σε πλήρως ανοιγμένη (χωρίς εκτεταμένες πλευρικές προεκτάσεις) μπάφλα,μεγάφωνα με υψηλό Qts (ανώτερο της μονάδας) δίνουν πληθωρικές χαμηλές με τόνωση απόκρισης στο κάτω όριο,ενώ μετά από αυτό θα εμφανίζεται μικρότερη κλίση εξασθένησης (18 dB ανά οκτάβα) σε σύγκριση με διατάξεις ανάκλασης χαμηλών.Κατά κανόνα μεγάφωνα με τιμές Qts ανώτερες του 0,7 θεωρούνται κατάλληλα για εφαρμογές ανοικτής ή άπειρης μπάφλας.

    Αυτός ο πρακτικός κανόνας θα απέκλειε κανονικά μονάδες με χαμηλότερο Qts όπως τα Eminence Beta 15A & Gamma 15A.Έχουν μολαταύτα ενσωματωθεί κι εκείνες σε υλοποιήσεις που εμφανίζουν ικανοποιητική επίδοση στις χαμηλές οκτάβες σύμφωνα με μαρτυρίες ακροαματικόφιλων.Κι επειδή - ανεξάρτητα από το αίτιο - η ίδια η μαρτυρία ως αιτιατόν - είναι συνήθως αξιόπιστη,πρέπει να υπάρχει και αξιόπιστο αίτιο.

    Και δεν είναι δύσκολο να εντοπιστεί,επειδή παρά τις όποιες τίμιες προθέσεις διάφορων υλοποιήσεων,υπέρτατος κριτής στην ποιότητα απόσβεσης για δεδομένο σύστημα θα γίνεται ο πανδαμάτωρ χώρος ακρόασης.Ο χώρος ανάγεται σε αναπόσπαστο κομμάτι της ηλεκτρομηχανικής μετατροπής που επιτελεί το ηχείο,ώστε να μη διακρίνεται σε ποιο στάδιο περνά η σκυτάλη σ'εκείνον.Η Ενιαία Οντότητα για χάρη της οποίας θα έπρεπε κανονικά να ισχύει αντί του Damping Factor ένας...Camping Factor - συντελεστής κατασκήνωσης ηχείων στο χώρο.

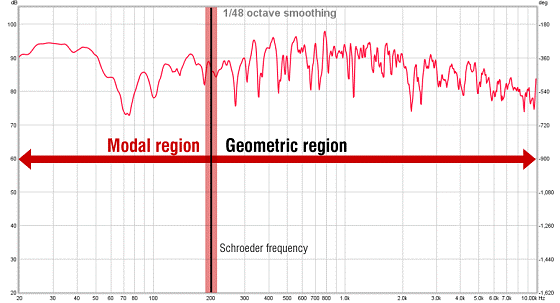

    [​IMG]
    [​IMG]
    Όσοι βεβαίως ήταν υποψιασμένοι έπεσαν μέσα,ο χώρος είναι με τη σειρά του ταλαντούμενο σύστημα με δικά του χαρακτηριστικά απόσβεσης.Και αυτό που δυσκολεύει την κατάσταση είναι το γεγονός ότι τα ηχεία σχεδιάζονται με τα χαρακτηριστικά τους να μετρώνται και να προδιαγράφονται υπό ανηχοϊκές συνθήκες,σα να λογαριάζουν δηλαδή...χωρίς τον ξενοδόχο.Η όποια πρόβλεψη ακόμα και σε καταξιωμένες συμβατικές σχεδιάσεις είναι καταδικασμένη να γίνεται προκαταβολικώς και υπό όρους τυχερού παιγνίου.

    "Πες μας τώρα και μανιακούς...τζογαδόρους!" επεμβαίνει ο Αριστείδης σμίγοντας τα φρύδια.

    Τέλος Τέταρτου Μέρους

    #40 Bhutia, 18 Μαρτίου 2019
    Last edited: 18 Μαρτίου 2019

Μοιραστείτε τη σελίδα
