Featured Τύφλα να χει το...Dirac (διόρθωση απόκρισης δικαναλικού)

Bhutia

Hidden Guru
Editor
Μηνύματα
11.529
Reaction score
29.073
Εφόσον η απόκριση ξεκινάει χονδρικά από 120 κύκλους, θα έπρεπε η πτώση στα πρίμα να ξεκινάει από τους 8κ και να μη βγάζει κιχ πάνω από 12κ...

Επίσης, δεν έχει εφαρμοστεί ένα ταργκετ κερβ με σωστή πτώση στο φάσμα συν το αναγκαίο (λόγω στάθμης) λαουντνες.

Είναι λογικό και αναμενόμενο να μην ακούγεται καλά αυτή η απόκριση...
Συνειδητές επιλογές στο πλαίσιο του πειραματισμού και συμβίωσης με το εν λόγω setup.Δεν ήταν στο σχέδιο να δοθεί ταπείνωση τάξης 20 dB στις υψηλές οκτάβες προκειμένου να προκύπτει ΄΄λαχταριστή΄΄ καμπύλη-στόχος.Γι αυτό και προχωράμε σε εναλλακτικό τρόπο δράσης που θα επιτρέψει περαιτέρω επεμβάσεις...

Καταρχάς έγινε επέμβαση στον προσανατολισμό των ηχείων από κατακόρυφο σε οριζόντιο,ala ΚΗ310 :



Τοποθετήθηκαν ανάμεσα στο ράφι και τις εφαπτόμενες πλευρές των ηχείων αυτοσχέδια παρεμβύσματα .

Κατόπιν τοποθετήθηκαν στρώσεις με απορροφητικά υλικά σε σημεία πρώτης ανάκλασης στα πλευρικά τοιχώματα καθώς και το οπίσθιο προς τη θέση ακρόασης :

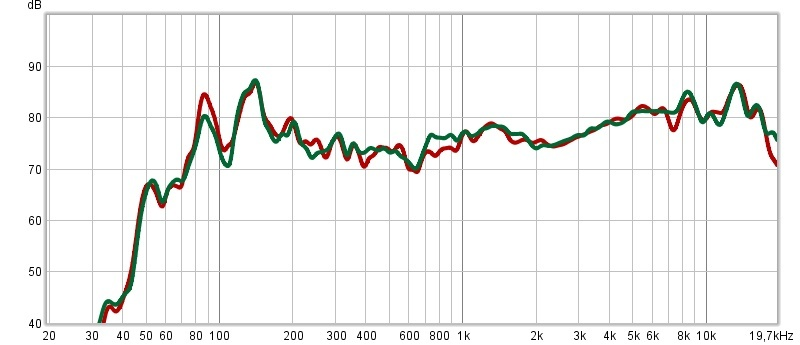

Πραγματοποιήθηκε νέα συνεδρία μετρήσεων υπό τις ανανεωμένες συνθήκες...Παρουσιάζονται οι μέσοι όροι στην απόκριση πλάτους γι αριστερό κανάλι (πράσινη καμπύλη) και δεξί (κόκκινη) ληφθέντες από 10 μετρήσεις πάνω και γύρω από το sweet spot :



Παρατηρούμε ότι η ισορροπία παραμένει ανάμεσα στα επιμέρους κανάλια,αλλά και τη βελτιωμένη διακύμανση στη νέα αυθεντική απόκριση υπό σταθερή εξομάλυνση 1/12 octave και χωρίς καμία άλλη παρέμβαση επί του σήματος...Οι δε ανανεωμένες καμπύλες θα επιτρέψουν διενέργεια ισοστάθμισης και καμπύλη-στόχο με κλίση υποχώρησης που θα ξεκινά 10 Hz παρακάτω (70 Hz) στο κάτω όριο σε σχέση με την πρότερη κατάσταση,ενώ η στάθμη αναφοράς θα είναι ανώτερη κιόλας κατά 5 dB , στα 70 dB.

Από το Nordost λοιπόν σε...΄΄αυτό το κάτι άλλο΄΄. ;)

Last edited:


Bhutia

Hidden Guru
Editor
Μηνύματα
11.529
Reaction score
29.073
Ε, είναι αυτό που προσπαθεί να τους πει ο αστροναύτης στα καλώδια, αλλά στου κουφού την πόρτα, παρ'τα καλώδια και άει στο δγιάλο... :tongue:
...Πιστοποιούμενο θριαμβευτικά στην πράξη ακόμα και με διόλου αβανταδόρικα setup... :sneaky:

Η δε ανανεωμένη και αδιόρθωτη ακόμα απόκριση ακούγεται ήδη πολύ καλύτερα...


costas EAR

Δόκτωρ ΔιαXύσιος
Editor
Μηνύματα
32.424
Reaction score
59.264
Μη ζοριζεσαι πάντως να πείσεις τους καλωδιολάγνους επ'αυτου, είναι πρακτικώς ανέφικτο.

Καταρχήν δε βάζουν μικρόφωνο στο χώρο, όπως δε βάζει στο μενού ο διάολος το λιβάνι. Ε, χ@σε μέσα. :lol:


Bhutia

Hidden Guru
Editor
Μηνύματα
11.529
Reaction score
29.073
Μη ζοριζεσαι πάντως να πείσεις τους καλωδιολάγνους επ'αυτου, είναι πρακτικώς ανέφικτο.

Καταρχήν δε βάζουν μικρόφωνο στο χώρο, όπως δε βάζει στο μενού ο διάολος το λιβάνι. Ε, χ@σε μέσα. :lol:
Μόνο που έχει καταγραφεί πλέον εδώ ...΄΄δεδικασμένο΄΄ επί των πρακτικών απέναντι σε κάθε λογής αυθαίρετους ισχυρισμούς.



Από το άνω μπορούμε να μεταβούμε στο κάτω χωρίς εναλλαγές καλωδίων και υπό μηδαμινή οικονομική επιβάρυνση. Η ακροαματική διαφορά ανάμεσα στις δύο καταστάσεις είναι εξόχως αισθητή.

Με καλωδιοεναλλαγές μονάχα δεν πάμε...πουθενά.
Η ουσιαστική βελτίωση θα παραμείνει υπό καθεστώς καραντίνας ένεκα...κοτρωνοϊού (που μας παίρνει με τις...πέτρες)





Μηνύματα
1.739
Reaction score
2.501
Μόνο που έχει καταγραφεί πλέον εδώ ...΄΄δεδικασμένο΄΄ επί των πρακτικών απέναντι σε κάθε λογής αυθαίρετους ισχυρισμούς.

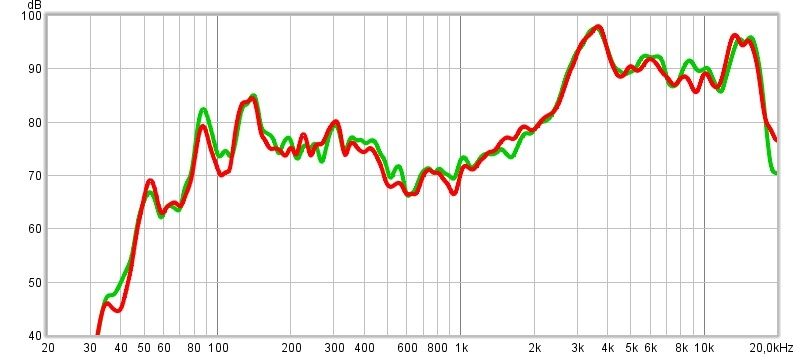

View attachment 160236
View attachment 160237

Από το άνω μπορούμε να μεταβούμε στο κάτω χωρίς εναλλαγές καλωδίων και υπό μηδαμινή οικονομική επιβάρυνση. Η ακροαματική διαφορά ανάμεσα στις δύο καταστάσεις είναι εξόχως αισθητή.

Με καλωδιοεναλλαγές μονάχα δεν πάμε...πουθενά.
Η ουσιαστική βελτίωση θα παραμείνει υπό καθεστώς καραντίνας ένεκα...κοτρωνοϊού (που μας παίρνει με τις...πέτρες)
Πως τους πετσοκοψες έτσι ρε μπουτχια? :roflmao::roflmao:

να σ' το ζωγραφίσω
Πολλές φορές, έχουμε την αίσθηση πως έχουμε δώσει στον άλλο να καταλάβει πως έχουν τα πράγματα. Ωστόσο ο άλλος δείχνει να μην αντιλαμβάνεται την κατάσταση. Δείχνει να μην πιάνει τι του λέμε, μένοντας ατάραχος (π.χ. μας κοιτάει σα χάνος, παραμένει αδρανής), εμμένοντας στο βιολί του (π.χ. εμμένει στις προκαταλήψεις και στα όποια κολλήματα του), κλπ. Έχει αρχίσει να μας κουράζει το στιλ του. Τότε είναι που μπορεί να εκφέρουμε την ατάκα.
Ας δούμε όμως αναλυτικότερα πότε θα μπορούσε να συμβεί αυτό.
  • Τού 'χουμε σπάσει το θέμα σε κέρματα... τό 'χουμε κάνει φραγκοδίφραγκα. Λες κι έχουμε κλέψει παγκάρι. Έχουμε κάνει ρινίσματα τη σκέψη μας. Δεν πάει άλλο. Ξέρουμε πως ο τύπος δεν έχει εγκεφαλογράφημα ευθεία, όπως ξέρουμε πως δεν πιάσαμε και κανένα ειδικό θέμα που χρειάζεται κάποιο απαιτούμενο υπόβαθρο γνώσεων που ο άλλος δεν διαθέτει. Απλά, ο άλλος δεν είναι σε καλή φυσική κατάσταση. (π.χ. πιωμένος, κουρασμένος, άρρωστος, αλλού γι' αλλού λόγω προβλήματος, αλλού για αλλού γενικώς). Βλ. παρ. 1.
  • Διαπιστώνουμε πως είναι σκράπας σε κάποια απλά θέματα, π.χ. θέματα που χρειάζονται στοιχειώδεις γνώσεις, πιασάρικα υπονοούμενα για τα οποία θεωρούμε άσκοπο να αναλύσουμε περαιτέρω τη σκέψη μας (βλ. παρ. 2), θέματα που απαιτούν στοιχειώδη αντίληψη (βλ. παρ. 3).
  • Η αντιπαράθεση με κάποιον δεν προχωράει. Θεωρούμε πως ο άλλος έχει τα... κολλήματα, τις... προκαταλήψεις, είναι γκαούγκαγκας, αούγκανος, κλπ. (βλ. παρ. 4).
    Εκφέροντας την ατάκα είναι σα να του λέμε με υποτιμητικό τρόπο, πως αφού δεν καταλαβαίνει θα πρέπει να φύγουμε από τη λεκτική επικοινωνία, ζωγραφίζοντας (οπτικοποιώντας) και καλά τη σκέψη μας. Απλοποιούμε έτσι τα πράγματα δίνοντάς του και καλά... εύληπτες εικόνες.
ΠΑΡΑΔΕΙΓΜΑ
  1. - Καλά... μιλάω τόση ώρα και συ δεν έχεις καταλάβει τίποτα. Και δε λέω τίποτα σπουδαίο ρε γαμώτο. Τι να κάνω πια; Να σ' το ζωγραφίσω;
    - Το ξέρω... αλλά είμαι λιώμα στη κούραση. Αλλού πατώ κι αλλού βρίσκομαι.




Μηνύματα
1.198
Reaction score
1.659
Συνειδητές επιλογές στο πλαίσιο του πειραματισμού και συμβίωσης με το εν λόγω setup.Δεν ήταν στο σχέδιο να δοθεί ταπείνωση τάξης 20 dB στις υψηλές οκτάβες προκειμένου να προκύπτει ΄΄λαχταριστή΄΄ καμπύλη-στόχος.Γι αυτό και προχωράμε σε εναλλακτικό τρόπο δράσης που θα επιτρέψει περαιτέρω επεμβάσεις...

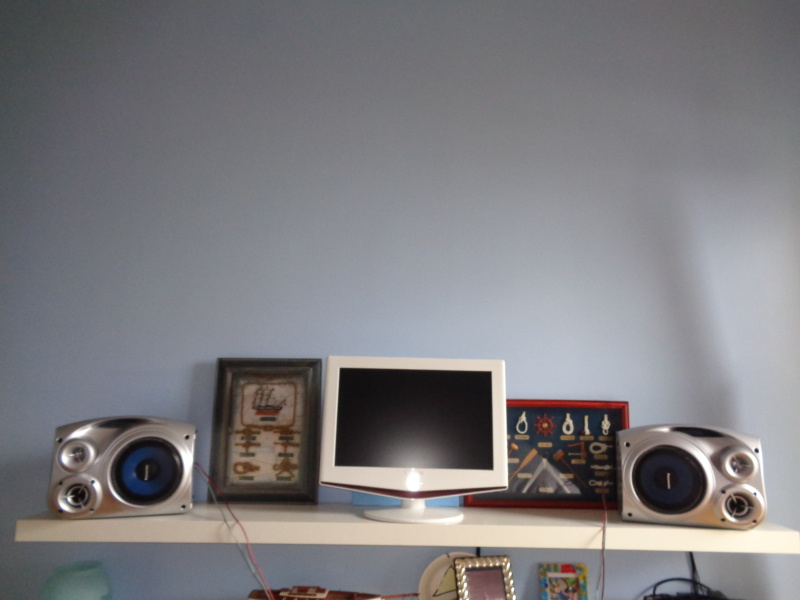

Καταρχάς έγινε επέμβαση στον προσανατολισμό των ηχείων από κατακόρυφο σε οριζόντιο,ala ΚΗ310 :

View attachment 160215

Τοποθετήθηκαν ανάμεσα στο ράφι και τις εφαπτόμενες πλευρές των ηχείων αυτοσχέδια παρεμβύσματα .

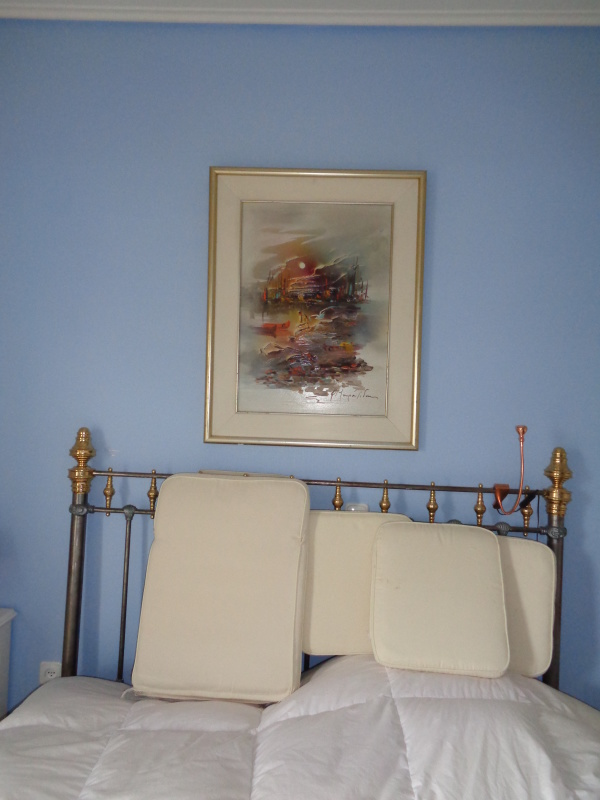

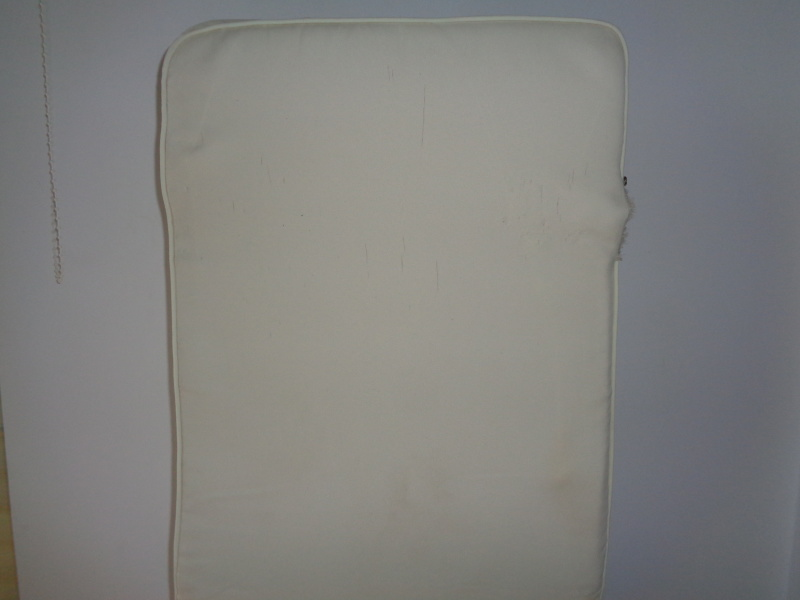

Κατόπιν τοποθετήθηκαν στρώσεις με απορροφητικά υλικά σε σημεία πρώτης ανάκλασης στα πλευρικά τοιχώματα καθώς και το οπίσθιο προς τη θέση ακρόασης :

View attachment 160216
View attachment 160217

Πραγματοποιήθηκε νέα συνεδρία μετρήσεων υπό τις ανανεωμένες συνθήκες...Παρουσιάζονται οι μέσοι όροι στην απόκριση πλάτους γι αριστερό κανάλι (πράσινη καμπύλη) και δεξί (κόκκινη) ληφθέντες από 10 μετρήσεις πάνω και γύρω από το sweet spot :

View attachment 160221

Παρατηρούμε ότι η ισορροπία παραμένει ανάμεσα στα επιμέρους κανάλια,αλλά και τη βελτιωμένη διακύμανση στη νέα αυθεντική απόκριση υπό σταθερή εξομάλυνση 1/12 octave και χωρίς καμία άλλη παρέμβαση επί του σήματος...Οι δε ανανεωμένες καμπύλες θα επιτρέψουν διενέργεια ισοστάθμισης και καμπύλη-στόχο με κλίση υποχώρησης που θα ξεκινά 10 Hz παρακάτω (70 Hz) στο κάτω όριο σε σχέση με την πρότερη κατάσταση,ενώ η στάθμη αναφοράς θα είναι ανώτερη κιόλας κατά 5 dB , στα 70 dB.

Από το Nordost λοιπόν σε...΄΄αυτό το κάτι άλλο΄΄. ;)
Στη φωτο με το κρεβάτι στην δεξιά πάντα τι έχει κάτω απ το πάπλωμα ;



Bhutia

Hidden Guru
Editor
Μηνύματα
11.529
Reaction score
29.073
Ποιο είναι αυτό;

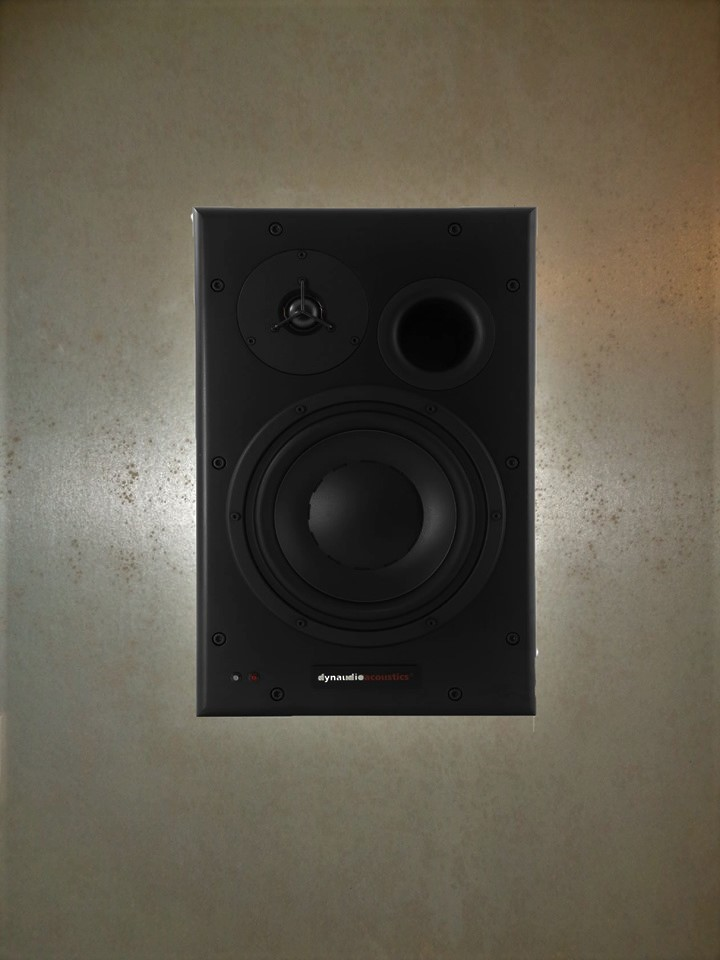

Ένα από τα κλασσικά επαγγελματικά μόνιτορ της Dynaudio σε ενεργή έκδοση.

Σε αγριοκερασιά ή τριανταφυλλιά είναι τα μασιφ ξύλα του; Για να ξέρω τι χροιές βγάζει ρωτάω.
Είναι...άτιμο ξύλο. ;)
Άσε σου λέω,χάλια...χάλια οι χροιές.Είναι και βάσανο η εναλλαγή interconnect μπας και...έστρωναν. :roflmao:

Last edited:

costas EAR

Δόκτωρ ΔιαXύσιος
Editor
Μηνύματα
32.424
Reaction score
59.264
Προ λίγου, που πήγα να γράψω κάτι κακό εδώ, έβγαλε μια φωνή εδώ δεξιά που μου κόπηκε η χολή.

Ξέχασα τι ήθελα να γράψω, κάτι για τους καλωδιολάγνους, ανούσιο.

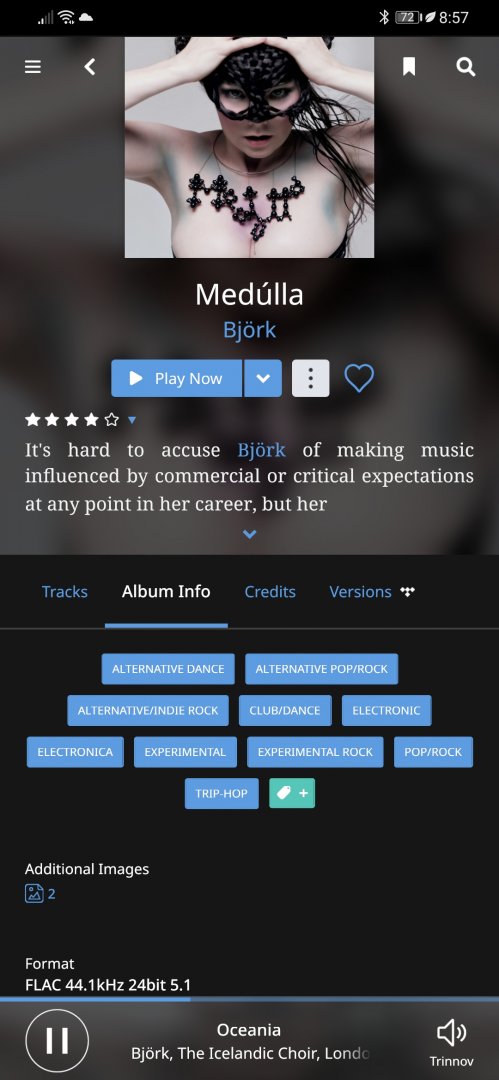

Ο δίσκος που ακούω είναι πιο σημαντικός, αυτός είναι:



Συγκλονιστικές φωνές, ολόβερ.



Bhutia

Hidden Guru
Editor
Μηνύματα
11.529
Reaction score
29.073
Ε! σιγά τα ωά. Ενα ηχείο που αιωρείται. Σιγά το πράμα. :lolsign: :roflmao:
Και ο κορονοϊός αιωρείται,αλλά όλοι νιώθουμε τι...ζημιά κάνει. :sneaky:
Απλά μαθηματικά βγάλε κόστος για 8 subs 1 κεντρικό και 4 ηχεία δορυφόρους ποσά μέτρα θες
Ανοίγει παρένθεση...

2 Χ Dynaudio BM 15a
+
2 X Dynaudio 18S
+
Interconnect XLR Van Damme 25 μέτρα συνολικά

Αντίτιμο γύρω στα 5700 ευρά..

Διαδρομή σήματος ανά κανάλι : προενισχυτική έξοδος -> είσοδος πρώτου sub -> έξοδος σε σήμα full range -> είσοδος δεύτερου sub -> έξοδος σε σήμα κροσαρισμένο στα 80 Hz -> είσοδος εντοιχισμένου δορυφόρου.
Χρονικές ευθυγραμμίσεις μεταξύ sub και δορυφόρων χάρη στον ενσωματωμένο στα 18S επεξεργαστή με τη δημιουργία ενός στοιχειώδους double bass array για τα sub που είναι τοποθετημένα σε πρόσθιο και οπίσθιο τοίχωμα.Κάτω από τα 80 Hz τα sub δέχονται και αναπαράγουν κοινό περιεχόμενο.

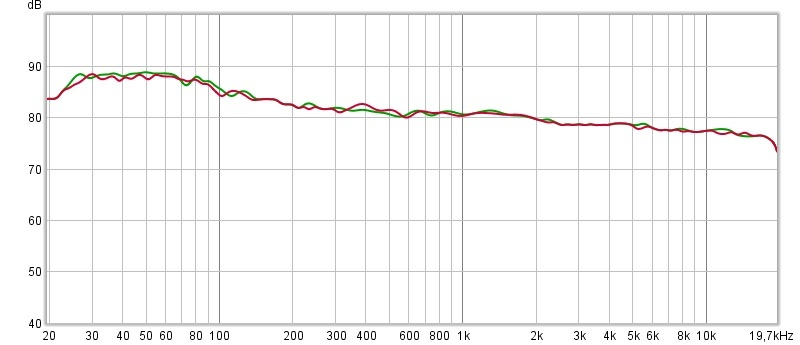

Και το ισοσταθμισμένο αποτέλεσμα σε οικιακό χώρο με αριστερό κανάλι (πράσινη καμπύλη) και δεξί (κόκκινη) :


Καλώς ή κακώς,από τη στιγμή που ολοκληρώθηκαν οι ηλεκτρονικές επεμβάσεις δεν προέκυψε η παραμικρή ανάγκη για πειραματισμό με διάφορα καλώδια...Η δικαναλική/μονοφωνική (κάτω των 80 Hz) ακρόαση γίνεται μονίμως χαλαρά και σε μέση συνεχόμενη στάθμη που δεν θα ξεπεράσει ποτέ τα 85 dB...

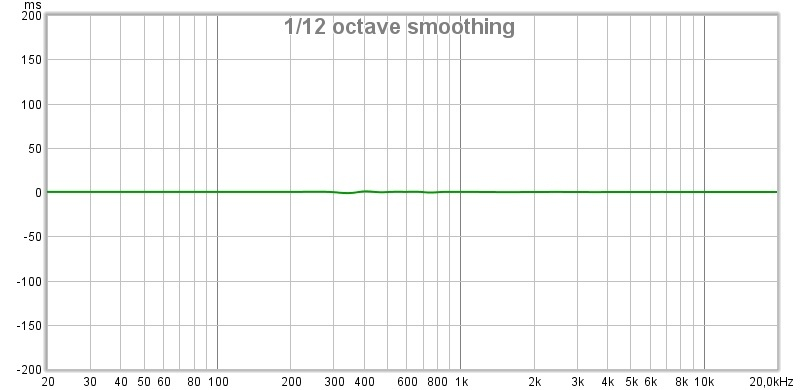

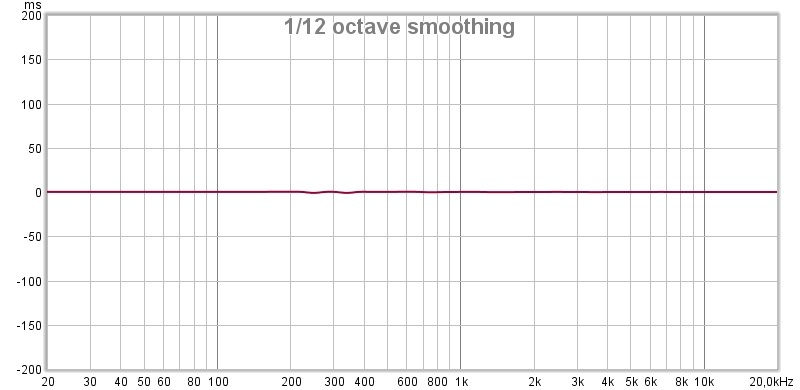

Μην παραλειφθεί και το Group Delay...
Αριστερό:

Δεξί:


Κλείνει η παρένθεση...

Last edited:


Σταύρος Λαγκαδιανός

Το αγοράκι με τα σπίρτα
Μηνύματα
2.667
Reaction score
6.596
Διαδρομή σήματος ανά κανάλι : προενισχυτική έξοδος -> είσοδος πρώτου sub -> έξοδος σε σήμα full range -> είσοδος δεύτερου sub -> έξοδος σε σήμα κροσαρισμένο στα 80 Hz -> είσοδος εντοιχισμένου δορυφόρου.
Χρονικές ευθυγραμμίσεις μεταξύ sub και δορυφόρων χάρη στον ενσωματωμένο στα 18S επεξεργαστή με τη δημιουργία ενός στοιχειώδους double bass array για τα sub που είναι τοποθετημένα σε πρόσθιο και οπίσθιο τοίχωμα.Κάτω από τα 80 Hz τα sub δέχονται και αναπαράγουν κοινό περιεχόμενο.
Εμένα, γέροντα, με μπέρδεψες. Πού είναι ο 2ος δορυφόρος...? :idk:


costas EAR

Δόκτωρ ΔιαXύσιος
Editor
Μηνύματα
32.424
Reaction score
59.264
Και το ισοσταθμισμένο αποτέλεσμα σε οικιακό χώρο
Εξαιρετικό. :drinks:

Πολλά τα πονηρά σημεία του, που είναι εξόχως φροντισμένα, όπως πρέπει. 8-)
Άμα του δώσεις και λίγο "αέρα", ξέρεις εσύ, για "αλατοπίπερο", θα είναι εντελώς στα γούστα μας.

Μια εικόνα χίλιες λέξεις που λένε..


μονίμως χαλαρά και σε μέση συνεχόμενη στάθμη που δεν θα ξεπεράσει ποτέ τα 85 dB...
Άρα οι κορφές στις δύο πρώτες οκτάβες χτυπάνε φυσιολογικά νούμερα. ;)

Και είμαι βέβαιος πως έχουν κι άλλο ζουμί να δώσουν.. αν τυχόν χρειαστεί ρε αδερφέ... :party:

Το μεγαλύτερο προσόν των ΒΜ15, αν και 10", είναι η πολύ προσιτή τιμή τους, που δε σε κρατάει "πίσω" αν θες να φορτώσεις κι άλλα τέτοια, ας πούμε άλλα 7 ή 9 τεμάχια. :party:


Μόνο μια ερώτηση: τη βουλώνεις την τρύπα; ;)
