DIY Class D κατασκευή ενισχυτή

Μηνύματα
1.349
Reaction score
845

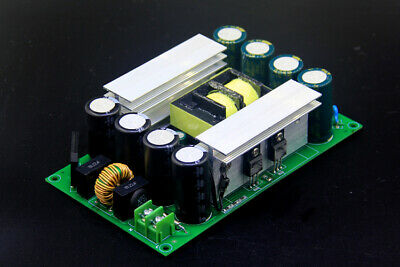

Γιατί όχι ένα διακοπτικό τροφοδοτικό;
Καλησπέρα Πέτρο

Το έχουμε συζητήσει στο παρελθόν στο ίδιο thread. Λόγω καραντίνας σκεφτόμουν να βάλω αυτό από το sub αν ταιριάζει χωρίς αλλαγες.

Η τυπική τροφοδοσία αναφέρει τα +-70 volts, για τα χαρακτηριστικά αυτά. Σε περίπτωση χαμηλότερης τάσης θα έχεις και την αντίστοιχη μείωση ισχύος.
Επιπλέον, αν μιλάμε για πλακέτα που στηρίζεται στο IRS2092 θα πρέπει να αλλαχθούν δύο αντιστάσεις ανά κανάλι. Αυτές φροντίζουν τη σωστή πόλωση του ολοκληρωμένου, ώστε να οδηγεί επαρκώς τα mosfet εξόδου.
Αν δεν αλλάξουμε τις δύο αντιστάσεις τι θα γίνει και αν τις αλλάξουμε τι πρέπει να βάλω; Αναφέρω ότι έχω ήδη τα παρακάτω:

1. 2 x 250Watt Class D Audio Amplifier Board - IRS2092
http://store3.sure-electronics.com/2-x-250watt-class-d-audio-amplifier-board-irs2092-1571

2. Assembled 6*10000uF/80V high quality power supply board for amp-a
http://www.ebay.co.uk/itm/Assembled...e363e42&pid=100005&rk=2&rkt=3&sd=110949732511

3. 220V 1000W Transformer Delay Power Soft Start Protection Board for Amplifier AMP
http://www.ebay.com/itm/220V-1000W-...313654?hash=item1ea7a03676:g:qFUAAOSwnipWVR0x

4. Προστασία ηχείων
http://www.ebay.com/itm/Assembled-S...hash=item1e712a2201:m:mYe6ys5qoTukkxV0RxiEM5A


Μηνύματα
1.349
Reaction score
845
Ζήτησα προσφορά απο Γιατρά για μετασχηματιστή για να δούμε. Αν είναι το κόστος υψηλό με βλέπω για Crown στο τέλος κανα 1002 η 1502 που τους λιγουρεύομαι εδώ και καιρό.


costas EAR

Δόκτωρ ΔιαXύσιος Tesla fanboi
Editor
Μηνύματα
36.652
Reaction score
74.738
Κραουνάκη.

Μην είσαι χαζός, που πας να μπλέξεις..



Μηνύματα
1.349
Reaction score
845


Μηνύματα
860
Reaction score
756
Ta specs της πλακέτας σου λένε "undervoltage protection 51V" --> αν είναι λιγότερα, δεν ανάβει καν. Επίσης κατά τα λεγόμενα σε διάφορα φόρουμ (χωρίς αυτό να σημαίνει ότι τα παίρνουμε τοις μετρητοίς), η τάση επηρεάζει πολύ την ηχητική ποιότητα, με τα +-70 να δίνουν το βέλτιστο αποτέλεσμα. Επίσης σε δική μου πλακέτα πρώτης γεννιάς αυτής της κατηγορίας της Sure, οι προστασίες έμπαιναν ~3V πρίν από τα specs. Προσωπικά δεν θα χρησιμοποιούσα μετασχηματιστή μικρότερο του +-42V ή μεγαλύτερο του +-61V, και θα προτιμούσα +-50V.

Ακόμα, στην δική μου πλακέτα 2x180W βίδωσα ~τριπλάσια ψύκτρα στην ήδη λιλιπούτεια υπάρχουσα. Αν και δεν υπήρχε λειτουργικό πρόβλημα, ακόμα και σε "νυχτερινά" βατ η ζέστη ήταν τόση που σίγουρα θα μείωνε την ζωή των (πολύ) κοντινών εξαρτημάτων. Επί πλέον, η προσθήκη της ψύκτρας, μαλάκωσε τα πρίμα. Εντονα - πέραν αμφιβολιών για φαινόμενα μνήμης, placebo, κλπ

Τέλος, σε σύγκριση με σαφώς ασθενικότερα LM(καλό) και Ροτελ 971MK2 που υπήρχαν τότε, ο ήχος δεν, και μάλιστα με τρόπο που δεν περίμενα : πιο ζεστός στα μεσοχαμηλά, αλλά χειρότερος και σε όγκο και σε έλεγχο στα μπάσα. Κάτι λίγο δεν (ψιλο)πήγαινε καλά και με τα μεσαία. Aυτά πάντως, με τάσεις τροφοδοσίας ~5V χαμηλότερες από τις "typical" των specs

Αλλά πάνε γύρω στα οκτώ χρόνια από εκείνη τη πλακέτα.

Βέβαια, αφού έχεις τα πάντα, αξίζει να βρεις/δανειστείς κατάλληλο μετασχηματιστή για μια γρήγορη πρόχειρη δοκιμή

Last edited:

PeterMeni

DIY - "Επαγγελματίας"
Moderator
Μηνύματα
8.839
Reaction score
9.358
Αν δεν αλλάξουμε τις δύο αντιστάσεις τι θα γίνει και αν τις αλλάξουμε τι πρέπει να βάλω; Αναφέρω ότι έχω ήδη τα παρακάτω:

1. 2 x 250Watt Class D Audio Amplifier Board - IRS2092
http://store3.sure-electronics.com/2-x-250watt-class-d-audio-amplifier-board-irs2092-1571

2. Assembled 6*10000uF/80V high quality power supply board for amp-a
http://www.ebay.co.uk/itm/Assembled...e363e42&pid=100005&rk=2&rkt=3&sd=110949732511

3. 220V 1000W Transformer Delay Power Soft Start Protection Board for Amplifier AMP
http://www.ebay.com/itm/220V-1000W-...313654?hash=item1ea7a03676:g:qFUAAOSwnipWVR0x

4. Προστασία ηχείων
http://www.ebay.com/itm/Assembled-S...hash=item1e712a2201:m:mYe6ys5qoTukkxV0RxiEM5A
Δεν θα παίζει σωστά. Το τι τιμές θέλει αν θυμάμαι καλά το αναφέρει στα χαρακτηριστικά του ολοκληρωμένου.
Αν φτιαχτεί σωστά ο συγκεκριμένος τον πατάει για πλάκα τον 1502.

Last edited:


PeterMeni

DIY - "Επαγγελματίας"
Moderator
Μηνύματα
8.839
Reaction score
9.358
Και γιατί δεν έβαλαν από κατασκευής τις αντιστάσεις που πρέπει;
Γιατί δεν μπορούν να γνωρίζουν με τι τάση θα χρησιμοποιηθεί ή τι θέλει να φτιάξει ο καθένας.
Έχει τις σωστές για τις προτεινόμενες τιμές τάσης.


Μηνύματα
1.349
Reaction score
845
Ρώτησα των Γιατρα και μου έδωσε προσφορά για 700VA στα 100 ευρώ με τα μεταφορικά τα οποία θεωρώ λογικά. Με 700VA κάνουμε δουλειά ώστε να είναι εφάμιλλος του 1502 ή και καλύτερος;


PeterMeni

DIY - "Επαγγελματίας"
Moderator
Μηνύματα
8.839
Reaction score
9.358
Ρώτησα των Γιατρα και μου έδωσε προσφορά για 700VA στα 100 ευρώ με τα μεταφορικά τα οποία θεωρώ λογικά. Με 700VA κάνουμε δουλειά ώστε να είναι εφάμιλλος του 1502 ή και καλύτερος;
Υπεραρκεί. Σε παίρνει και για μεγαλύτερη χωρητικότητα με τα 700VA, αν το θελήσεις.


Μηνύματα
1.349
Reaction score
845
Λοιπόν είμαι έτοιμος για αγορά του μετασχηματιστή. Ο Γιατρας με ρώτησε το εξής πριν το παραγγείλω να του πω την δευτερεύουσα τάση του τιλιγματος στο AC. Τι ακριβώς εννοεί ο ποιητής;


wnet

Nearfieldένιος
Μηνύματα
1.746
Reaction score
5.059
Λοιπόν είμαι έτοιμος για αγορά του μετασχηματιστή. Ο Γιατρας με ρώτησε το εξής πριν το παραγγείλω να του πω την δευτερεύουσα τάση του τιλιγματος στο AC. Τι ακριβώς εννοεί ο ποιητής;
Πιθανότατα του είπες μόνο την "ισχύ", 700VA, πρέπει να ξέρει όμως και τι τάση θέλεις (στο δευτερεύων τύλιγμα).
70V; 2x50V; πόσο;; ανάλογα με το τι τάση χρειάζεται ο ενισχυτής.



Μηνύματα
1.349
Reaction score
845
Στο τέλος θα τα δώσω σε κανένα γνωστή να μου το φτιάξει χιχιχιχι. Δεν βλέπω να το φτιάχνω με τόσα που βγαίνουν.


PeterMeni

DIY - "Επαγγελματίας"
Moderator
Μηνύματα
8.839
Reaction score
9.358

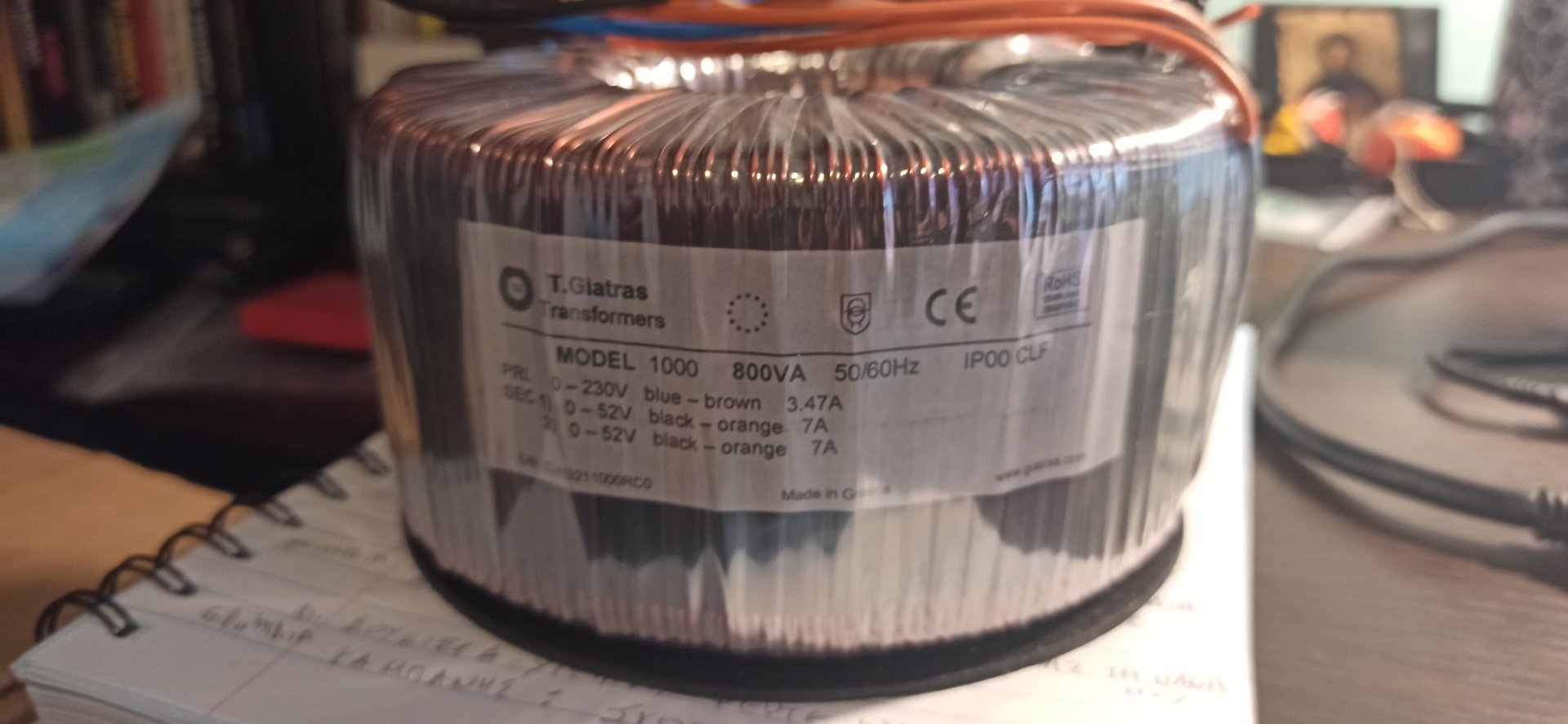

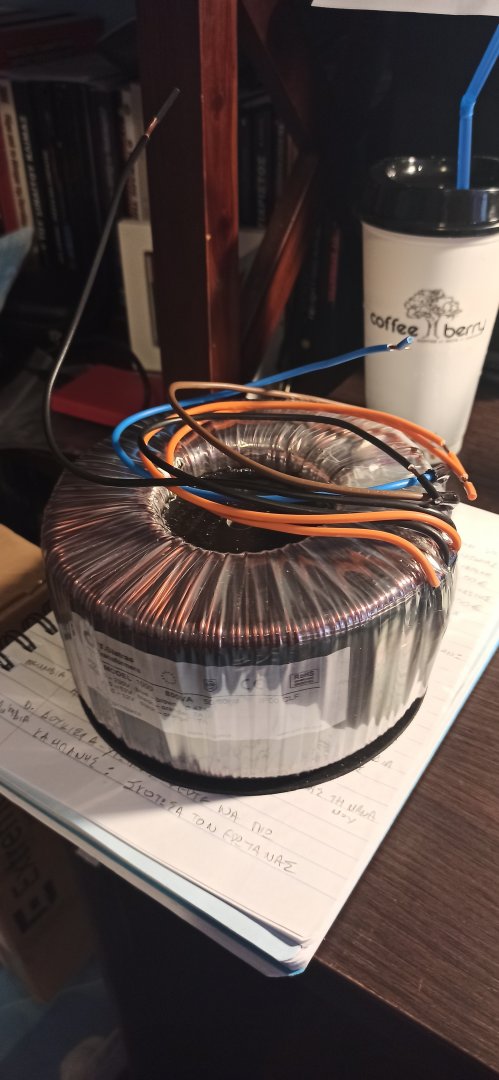

Αν του πεις ότι θέλεις να πάρεις επάνω στους πυκνωτές +-70 volts ξέρει τι να σου φτιάξει. Θα σου φτιάξει δευτερεύων με 2Χ52 volts.
