Featured Toe in & Cross firing

wnet

Nearfieldένιος
Μηνύματα
2.068
Reaction score
6.156
Στο πρώτο ποστ τούτου του θρεντ, έδωσα ένα πολύ χρήσιμο λινκ.

Προφανώς μόνο εγώ το έχω διαβάσει :lol: , και προφανώς βαργιέστε τα πιντιέφ :biggrin:, αλλά έτσι, μπας και τσιγκλισω το ενδιαφέρον σας, αντιγράφω καναδυό παραγράφους:

Basic requirements of multichannel sound systems beyond the 5.1 sound system

The directional stability of the frontal sound image should be maintained over the entire
higher resolution imagery area. Coincidence of position between sound image and video
image also should be maintained over the wide imagery area.


Exceptional sound quality should be maintained over wider listening area than that
provided by current 5.1 channel sound system.

Basic requirements of the sound image
– The directional stability of the frontal sound image should be maintained over the entire
higher resolution imagery area. Coincidence of position between sound image and video
image also should be maintained over the wide imagery area.


Reason σε:
The following requirements are defined in Recommendation ITU-R BS.775 for the 5.1 channel
sound system:
– The directional stability of the frontal sound image shall be maintained within reasonable
limits over a listening area larger than that provided by a conventional two-channel
stereophony.
The following requirement is also defined:
– It is not required that the side/rear loudspeakers should be capable of the prescribed image
locations outside the range of the front loudspeakers.
For advanced multichannel sound systems beyond the 5.1 channel sound system, the reproduction
of the sound images should be improved from the following two aspects:
− The directional stability of the sound image come from all horizontal directions, i.e. the
front/back and left/right directions, should be maintained within reasonable limits over the
listening area.
− The sound image included in the elevation directions should also be reproduced.

In addition, considering advanced multichannel sound systems applied for television applications,
which have high-resolution imagery with a horizontally and vertically wide field of view, the
coincidence of the position between sound images and video images is needed over the entire
imagery area. Therefore, the aforementioned basic requirement 1) is defined.

.3 Basic requirement of listening area
– Exceptional sound quality should be maintained over wider listening area than that
provided by current 5.1 channel sound system.
Reason:
The following requirement is defined in Recommendation ITU-R BS.775 for the 5.1 channel sound
system:
– The directional stability of the frontal sound image shall be maintained within reasonable
limits over a listening area larger than that provided by a conventional two-channel
stereophony.
As frontal two (left and right) loudspeakers are placed for the conventional 2-channel sound system,
the listening area of the 5.1 channel sound system should be considered only for the frontal sound
image by comparing it to that of a conventional 2-channel stereophony.
To extend the basic requirement of the 5.1 channel sound system, the listening area of advanced
multichannel sound systems should be enlarged by comparing them to the 5.1 channel sound
system. Therefore, the aforementioned basic requirement 4) is defined.

Object-based multichannel audio system
This system was developed based on the principles of wave-field synthesis,

Figure 32 shows that, in the large theatre, the 22.2 multichannel sound system was rated
significantly better than the 5.1 channel sound system for the terms “gaudy”, “distinct”, “wide in
front and rear”, “wide in above and below”, “clear movement of sound”, “sound from every
direction”, “rich reverberant” and “rich envelopment”. Figure 33 shows that, in the small studio, the
22.2 multichannel sound system was rated significantly better than the 5.1 channel sound system for
every evaluation term except “loud”, “dynamic”, “gaudy” and “natural”. The results also show that
the 5.1 channel sound system was rated significantly better than the two-channel stereo system for
every term except “loud”. The results suggest that there was no difference in the loudness between
each system

Rep. ITU-R BS.2159-4 49
Attachment 1
Elevation perception of phantom sound images in the frontal hemisphere

System configuration for subjective evaluation experiments
Recommendation ITU-R BS.1909 (Annex 1, § 1.3) recommends the following sound quality
requirement:
– For applications with accompanying picture, the directional stability of the frontal sound
image should be maintained over the entire area of high-resolution large-screen digital
imagery. The coincidence of position between sound images and video images should also
be maintained over a wide image and listening area.
Subjective evaluation experiments were conducted with a vertical loudspeaker configuration to
investigate the number of audio channels required to reproduce vertically stable frontal sound
images.

Άντε, καλό διάβασμα. Όλο και κάτι θα κερδίσεις..
...και παλι πολλά είναι ...άσε που λέει για πολυκαναλα...
τιμή κ δόξα σε όσους αρκούνται σε μια σχετική τονική ισορροπία και λίγο δυνατουτσικη ένταση :whistling: :)
Μετακινησα την θεση ακροασης 15 εκατοστα μεσα στο τριγωνο και διαπιστωσα βελτιωση σε πολλα επίπεδα.
Ισως αυτο οφείλεται στο οτι το κεφαλι μας εχει καποιο μεγεθος και ετσι τα αυτια μας βρισκονται on axis οταν η μυτη του τριγωνου στοχευει ακριβως πισω απο το κεφαλι μας και οχι αναμεσα στα ματια μας.
Βεβαια τις αλλαγες τις ακουω σε χωρο που εχει τις ακουστικες προδιαγραφες διεθνων standards, και με ενεργα ηχεια της ATC.
Δεν ξερω αν μπορει να το διαπιστωσει καποιος σε εναν χωρο μη ελεγχωμενης ακουστικης. Αλλα σιγουρα μπορει να το δοκιμασει και να εξαγει τα συμπερασματα του.
Επισυνάπτω το σχεδιο που εφτιαξα για οποιον δεν το αντιλαμβανεται ακριβως.
βασικά το αντίθετο λέει ο Κωστής.... να "βγεις πιο έξω"

Last edited:


Decembered

Μαϊμού
Μηνύματα
10.061
Reaction score
19.645
-για μετακινηση ηχειων στελνουμε sms ? 🐒
-καντε και καμμια μετρηση πριν μετα και δίπλα, να χαζεπσουμε και εμεις .. :)
-παντως το Exteme σπορ...toe in πρεπει να βγαζει ολον τον υπολοιπο ψυχαναγκασμο στον χαλιεντα ... που θελει ευρητερη σκηνη...αλλα δεν θελει να στρεπσει και πολυ παραπανω τα ηχεια.. 8-)

Last edited:

costas EAR

Δόκτωρ ΔιαXύσιος Tesla fanboi
Editor
Μηνύματα
39.251
Reaction score
84.085
...και παλι πολλά είναι ...άσε που λέει για πολυκαναλα...
τιμή κ δόξα σε όσους αρκούνται σε μια σχετική τονική ισορροπία και λίγο δυνατουτσικη ένταση :whistling: :)

βασικά το αντίθετο λέει ο Κωστής.... να "βγεις πιο έξω"
Όχι, να μη βγει πιο έξω.

Απλώς να κάνει toe in στα ηχεία, παραμένοντας εκεί που είναι.


wnet

Nearfieldένιος
Μηνύματα
2.068
Reaction score
6.156
Να βγει μεν πιο έξω αλλά όχι αυξάνοντας την απόσταση ακρόασης. Γιατί μετά κάποιος θα φωνάζει ότι δε φτάνουν τα 8ιντσα κλπ...
Όχι, να μη βγει πιο έξω.

Απλώς να κάνει toe in στα ηχεία, παραμένοντας εκεί που είναι.
σωστά, δεν το έγραψα καλά



Μηνύματα
10.553
Reaction score
7.237
Μετακινησα την θεση ακροασης 15 εκατοστα μεσα στο τριγωνο και διαπιστωσα βελτιωση σε πολλα επίπεδα.
Τελικά, κάποια περιγραφή των διαφορών και της βελτίωσης σε πολλά επίπεδα θα μας γράψεις;

  • Like
Reactions: PMC


christos77

Master of Diffusion
Μηνύματα
3.351
Reaction score
7.593
Δεν ξερω αν μπορει να το διαπιστωσει καποιος σε εναν χωρο μη ελεγχωμενης ακουστικης
Δεν μπορει εκτος αν ειναι Μπουτιας, η εχει της γνωσης του χλωμο το γλεπω ;) :)



costas EAR

Δόκτωρ ΔιαXύσιος Tesla fanboi
Editor
Μηνύματα
39.251
Reaction score
84.085
Κώστα σε setup 5.1 τι toe in/out δίνουμε στα πλαϊνά ?
Τα πλαϊνά προτείνω να είναι στις +-120 έως 125°, με κλίση προς τα έσω μεταξύ τους.


Μηνύματα
946
Reaction score
1.433
Τα πλαϊνά προτείνω να είναι στις +-120 έως 125°, με κλίση προς τα έσω μεταξύ τους.
Να τέμνονται οι on axis ακτινοβολίες περίπου 30 εκ μπροστά από το κεφάλι ?


costas EAR

Δόκτωρ ΔιαXύσιος Tesla fanboi
Editor
Μηνύματα
39.251
Reaction score
84.085
Να τέμνονται οι on axis ακτινοβολίες περίπου 30 εκ μπροστά από το κεφάλι ?

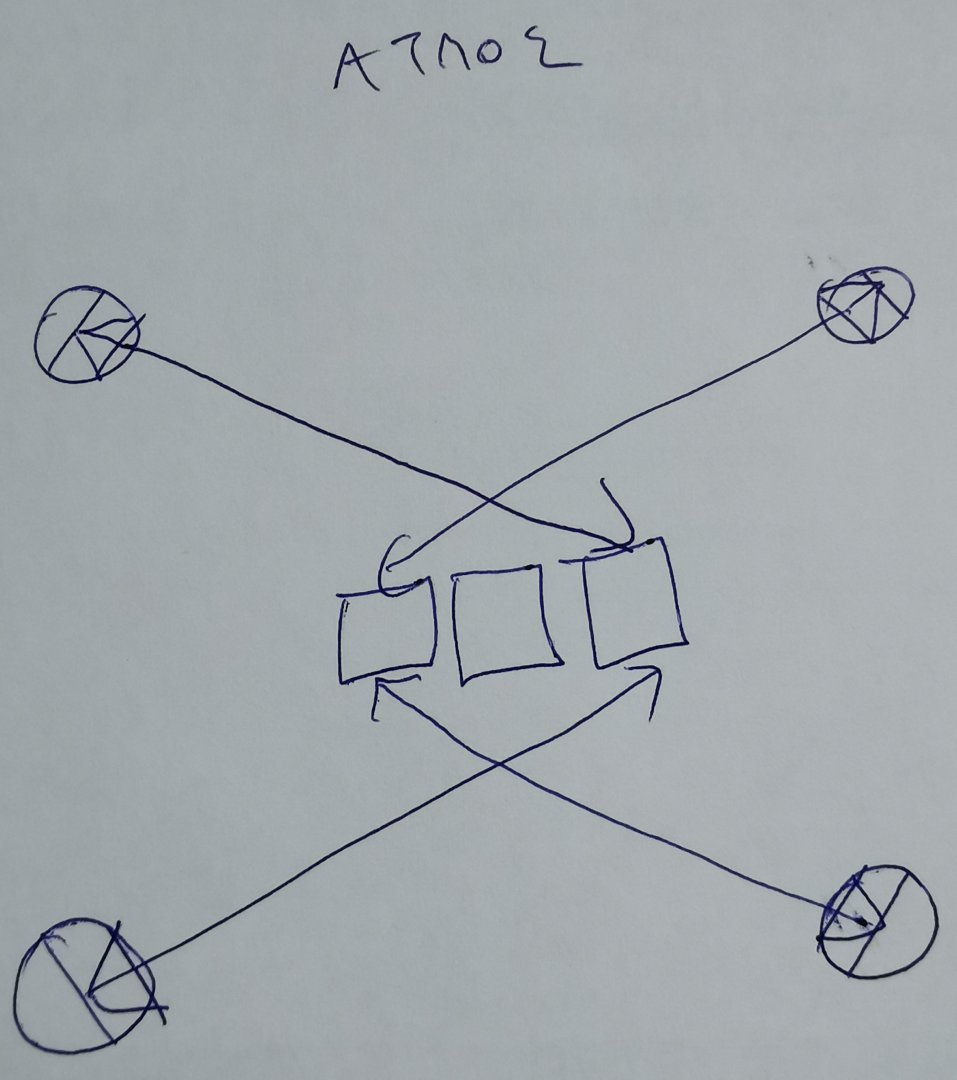

Όπως κοιτάς μπροστά, να τέμνονται πίσω από το κεφάλι σου.

Σα τα άτμος:



Δηλαδή αφήνεις το κεντρικό ως έχει, και στρέφεις όπως το παραπάνω σχέδιο τα υπόλοιπα 4 ηχεία.


haris1308

Грязный Харис Στιχουργός
Μηνύματα
15.378
Reaction score
27.962
Όπως κοιτάς μπροστά, να τέμνονται πίσω από το κεφάλι σου.

Σα τα άτμος:

View attachment 198663

Δηλαδή αφήνεις το κεντρικό ως έχει, και στρέφεις όπως το παραπάνω σχέδιο τα υπόλοιπα 4 ηχεία.
Βάλε ρε κόουτς ένα στόπερ και δύο χαφ ακόμη στο πινακάκι για να παίξουμε 3-5-2... Μισές δουλειές κάνεις και μπερδεύεις την ομάδα!


costas EAR

Δόκτωρ ΔιαXύσιος Tesla fanboi
Editor
Μηνύματα
39.251
Reaction score
84.085

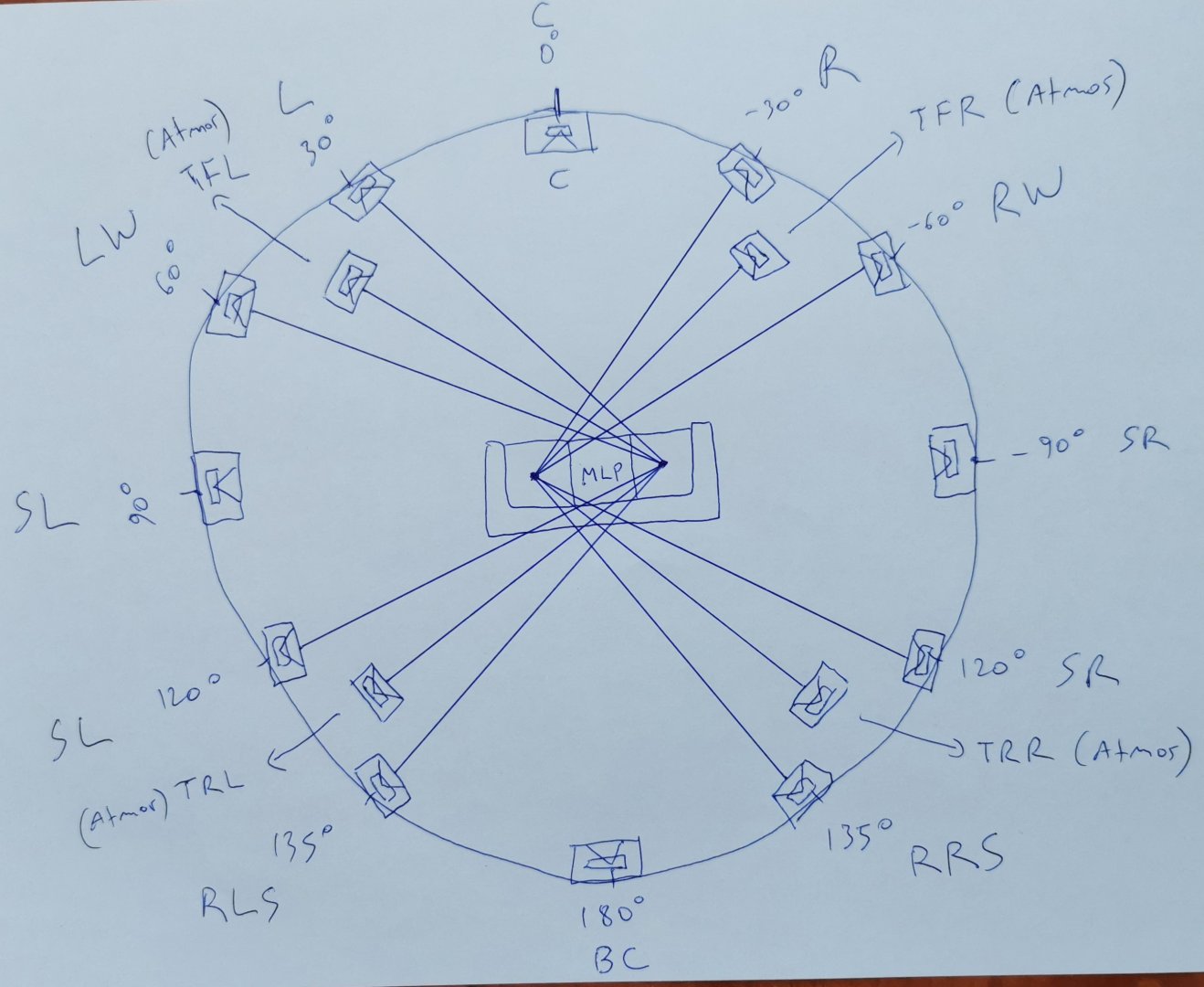

Επειδή "μια εικόνα χίλιες λέξεις"..

Τριθέσιος καναπές, κεντρική θέση MLP:




Στο πλήρες ιμερσιβ σετάπ, ο καθήμενος ακροατής στην θέση δεξιά της MLP, θα έχει ον αξις 5 δορυφόρους από την απέναντι (αριστερή) πλευρά, και οφ αξις (κατά ~30°) τους 5 δορυφόρους που έχει πιο κοντά του, αυτούς από δεξιά.

Αυτό θα έχει ως αποτέλεσμα σωστή αναπαραγωγή των οργάνων κατά μήκος της ηχητικής σκηνής, και κατά αντιστοιχία της εικόνας κινηματογραφικής προβολής (που μπορεί να είναι συναυλία, να βλέπει την ορχήστρα.

Η αντιστοιχία της μουσικής εικόνας με την κινηματογραφική εικόνα (ή με τη νοητή εικόνα της ορχήστρας όταν δεν υπάρχει οπτική εικόνα), σε όλο το πλάτος της μουσικής σκηνής, είναι η κυριότερη παράμετρος, είτε στην παραδοσιακή στερεοφωνια, είτε στο βασικό 5.1 πολυκάναλο, είτε σε φουλ ιμερσιβ σεταπ.

Η αντίληψη των διακριτών sound objects σε όλο το πλάτος της μουσικής σκηνής και το ακλόνητο κεντρικό είδωλο, ήταν είναι και θα είναι η βασικότερη παράμετρος της πιστής ηχητικής αναπαραγωγής, είτε συνδέεται με οπτική εικόνα (βιντεοπροβολή) είτε όχι.



ΥΓ. Για πολλαπλές σειρές καθισμάτων, και σταθερότητα στον προσθιοπίσθιο άξονα, χρειάζονται πολλαπλά ηχεία στον προσθιοπίσθιο άξονα, δεν λύνεται με απλά οικιακά σεταπ.

Last edited:


Δημητρης 777

Spendorious
Μηνύματα
1.700
Reaction score
5.125
Επειδή "μια εικόνα χίλιες λέξεις"..

Τριθέσιος καναπές, κεντρική θέση MLP:


View attachment 198700
Κάτσε να βάλω κι εγώ τη λίστα με τα ''επείγοντα'' να υπάρχει...

Και προσθέτουμε όσο wine είναι απαραίτητο ανάλογα την περίσταση :rolleyes:
Ίσως χρειαστεί αρκετό με τέτοια τοποθέτηση :biggrin:
