Ιδιοκατασκευή Turntable & Tonearm.
- Thread starter tht
- Ημερομηνία δημιουργίας
- Μηνύματα
- 931
- Reaction score
- 81
1000 μπράβο!!!! Ανυπομονώ να το δω στην τελική του μορφή !!

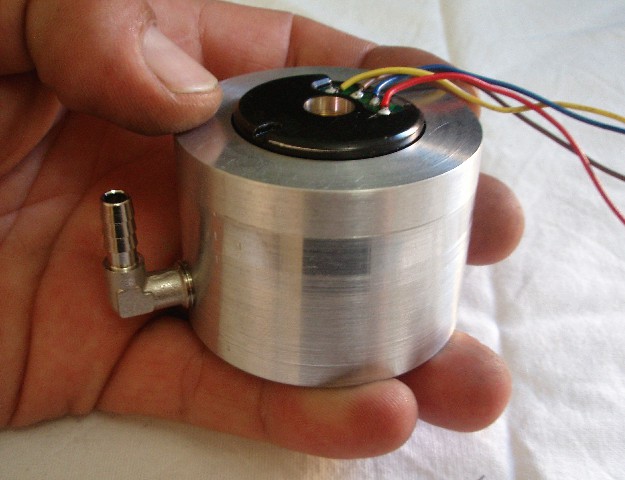

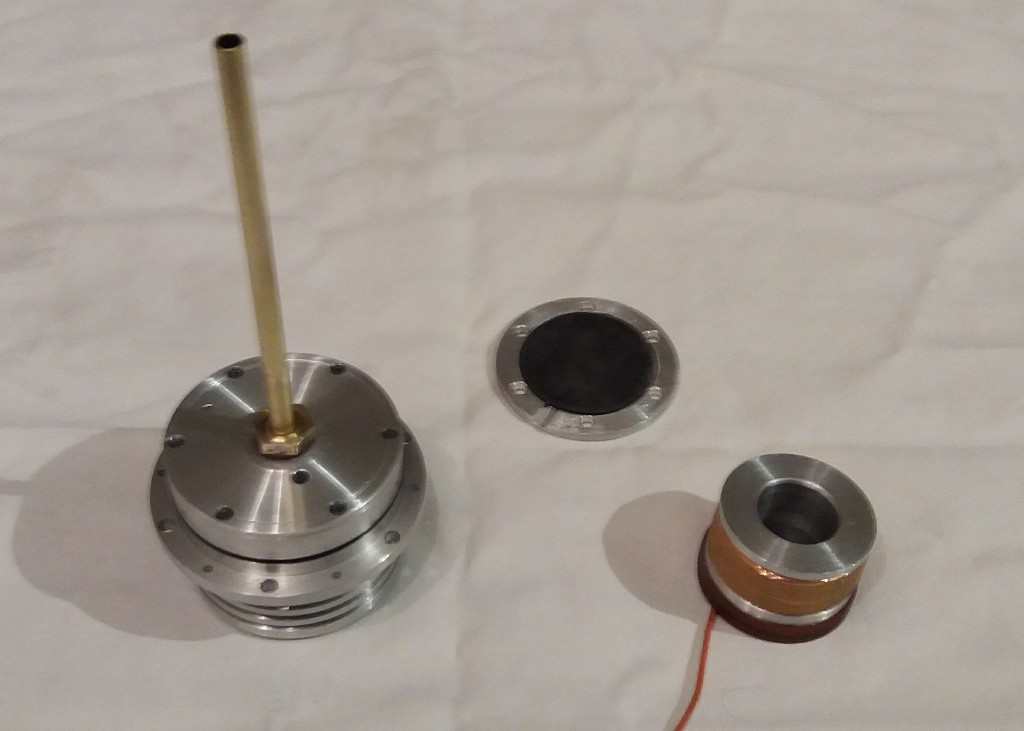

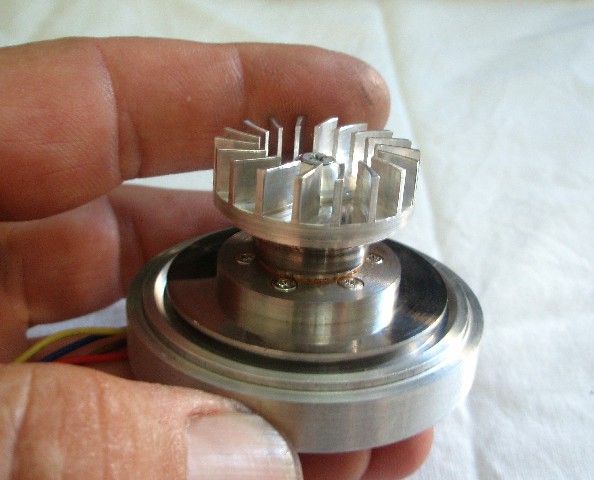

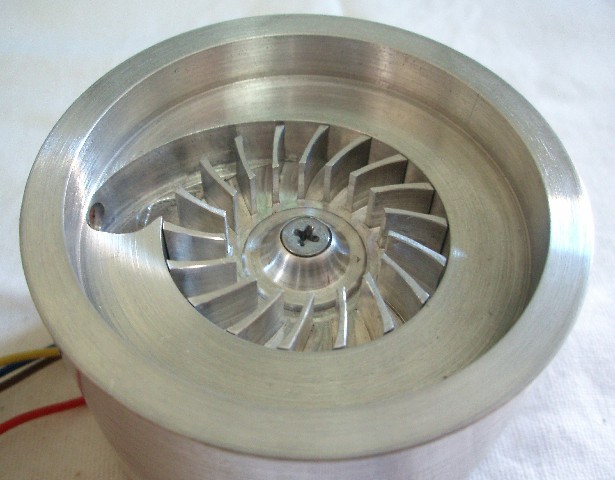

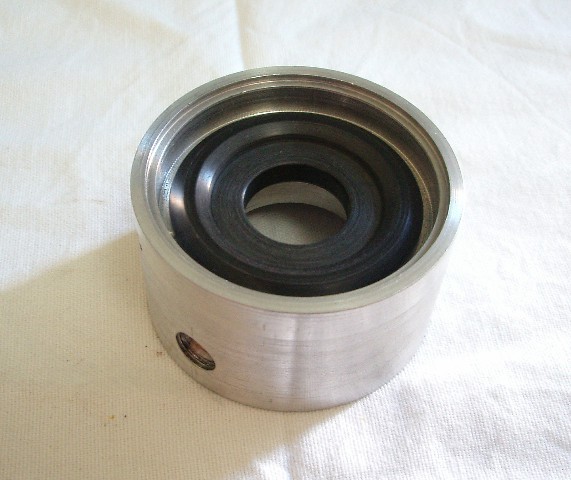

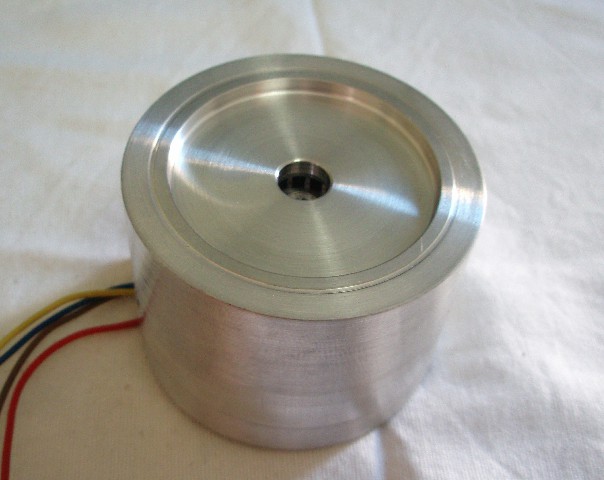

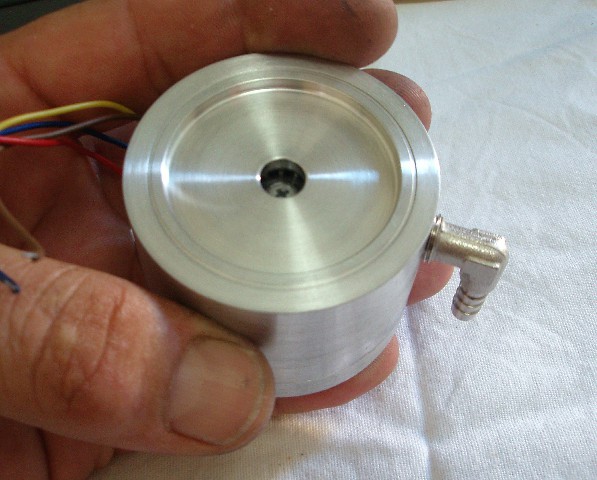

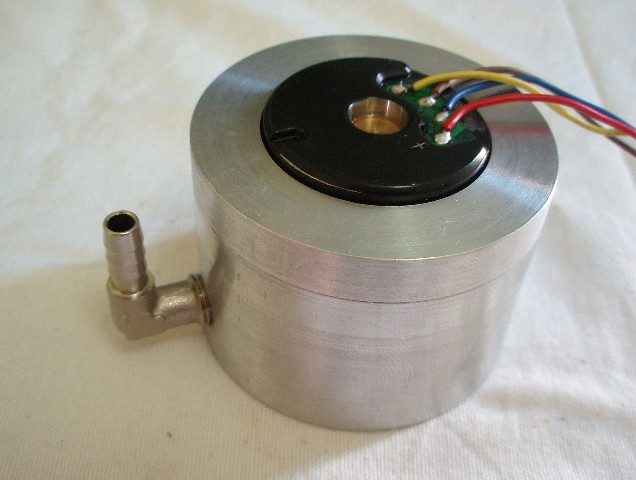

Μετά από μεγάλη απουσία λόγο υποχρεώσεων η αντλία άλλαξε ολοκληρωτικά. Από φυγοκεντρική (που ήταν στην πρώτη απόπειρα) σε διαφράγματος. Δύο ανεπίστροφες βαλβίδες, μια παλλόμενη μεμβράνη με την βοήθεια πηνίου, οδήγηση με H bridge - Arduino και το αποτέλεσμα πολύ ικανοποιητικό.
Στην συνέχεια θα ανέβει και το απαραίτητο βίντεο
Στην συνέχεια θα ανέβει και το απαραίτητο βίντεο
wizzy
Music is our (Supernatural) friend!
- Μηνύματα
- 15.517
- Reaction score
- 22.611
Μπράβο! Περιμένουμε τη συνέχεια!
Οδήγηση με Arduino Nano και το module L298N .Το πρόγραμμα όσο πιο απλό (προς το παρών) αλλάζοντας
πολικότητα στον ηλεκτρομαγνήτη ανά 100ms . Με τάση 12V έχει κατανάλωση 350mA. Η ποσότητα του λαδιού μπορεί να αυξηθεί αλλάζοντας την ταχύτητα της παλινδρόμησης της μεμβράνης ή την τάση τροφοδοσίας του πηνίου, όπως στην αρχή του βίντεο που ανεβάζω την τάση στα 20V .
πολικότητα στον ηλεκτρομαγνήτη ανά 100ms . Με τάση 12V έχει κατανάλωση 350mA. Η ποσότητα του λαδιού μπορεί να αυξηθεί αλλάζοντας την ταχύτητα της παλινδρόμησης της μεμβράνης ή την τάση τροφοδοσίας του πηνίου, όπως στην αρχή του βίντεο που ανεβάζω την τάση στα 20V .

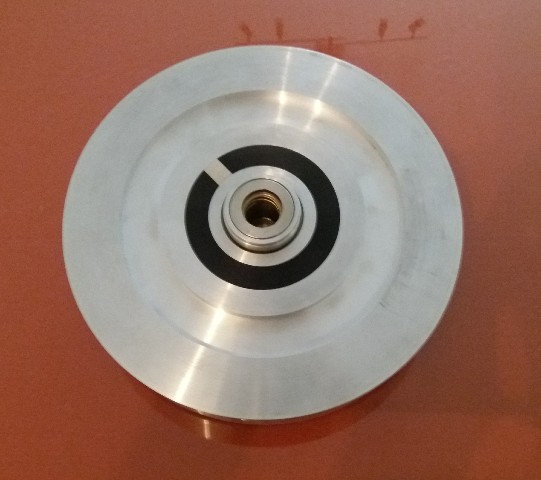

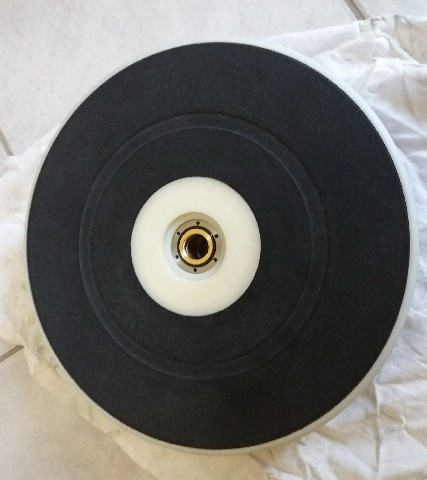

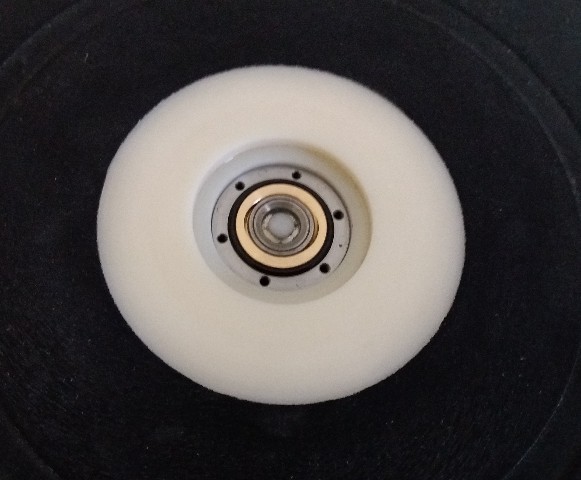

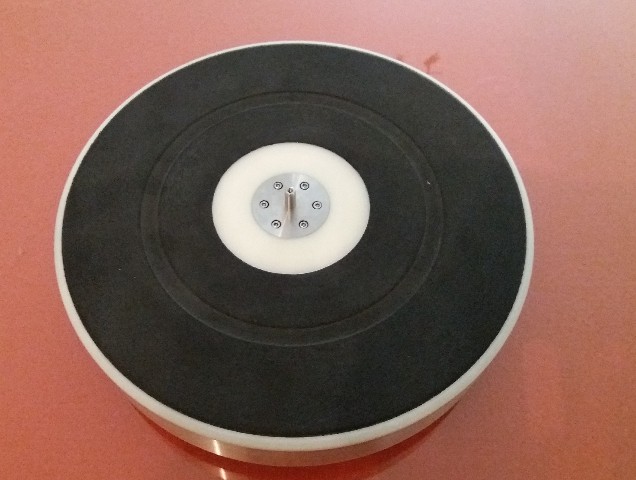

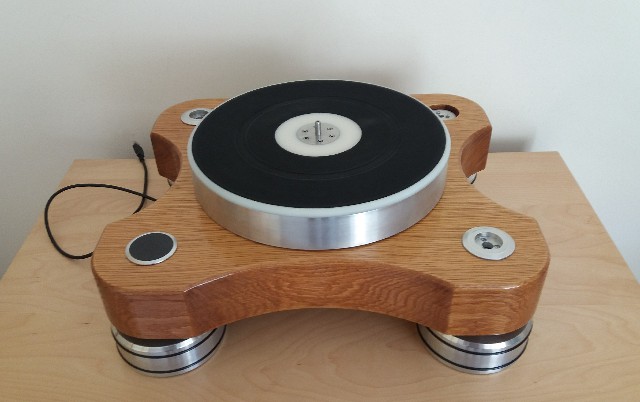

Το πλατό τελειωμένο. Αλουμίνιο ,Acetal και λάστιχο στο σημείο που πατάει ο δίσκος. Όλα κολλημένα μεταξύ τους. Αναγκάστηκα να αφαιρέσω υλικό από το αλουμίνιο με αποτέλεσμα το συνολικό βάρος του μαζί με το πηγάδι να πέσει στα 8,5 κιλά από τα 11 που ήταν αρχικά.

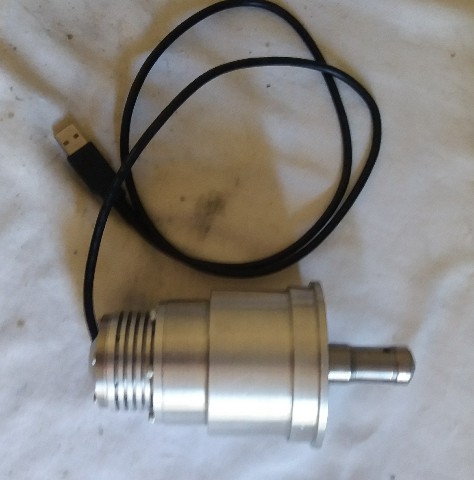

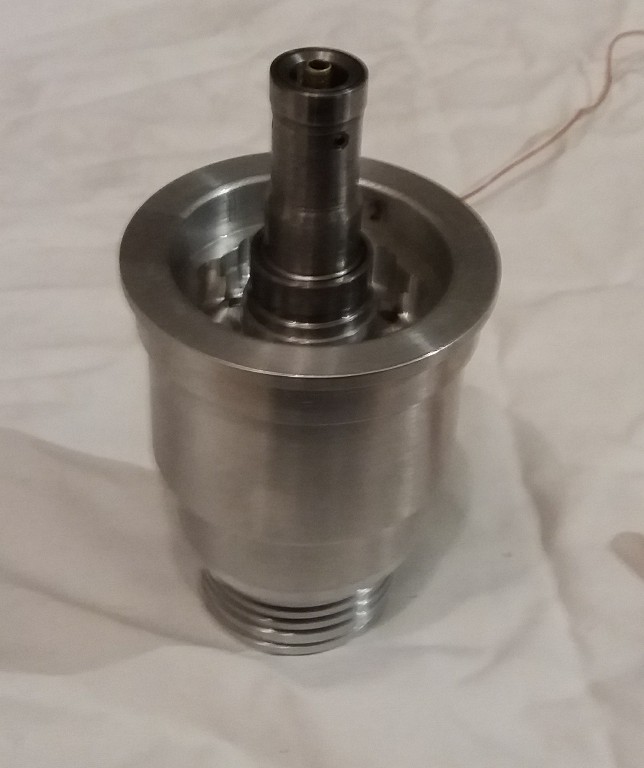

Στην πρώτη φωτογραφία ο άξονας περιστροφής με την αντλία λαδιού
Στην πρώτη φωτογραφία ο άξονας περιστροφής με την αντλία λαδιού
Μελίδης Μιχάλης
Πρόεδρος ΕΒΒΕ
- Μηνύματα
- 31.127
- Reaction score
- 30.733
Ωραίος!
Η αντλία λειτουργεί με ρεύμα από το USB ;
Η αντλία λειτουργεί με ρεύμα από το USB ;
Η αντλία δουλεύει με 12 V και έχει κατανάλωση 350mA. Τα τέσσερα καλώδια που έχει το usb τα έχω ανά δύο γεφυρωμένα .
Μελίδης Μιχάλης
Πρόεδρος ΕΒΒΕ
- Μηνύματα
- 31.127
- Reaction score
- 30.733
Η αντλία θα λειτουργεί συνεχώς κατά την λειτουργία του πικάπ;
Ή όποτε θέλεις θα την βάζεις σε λειτουργία;
Ή όποτε θέλεις θα την βάζεις σε λειτουργία;
- Μηνύματα
- 1.031
- Reaction score
- 2.826
Καταρχήν ένα μεγάλο μπράβο, θαυμάζω την υπομονή σου, δεν ξέρω τι να ευχηθώ να τελειώσει σύντομα το πρότζεκτ ή όχι, ίσως γιατί πιστεύω ότι η παραπάνω ασχολία είναι και ένα πολύ καλό αγχολυτικό στις μέρες που διανύουμε, και πάλι με τις καλύτερες ευχές μου

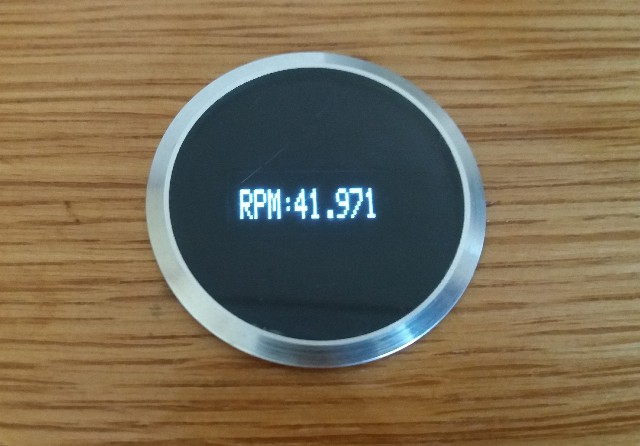

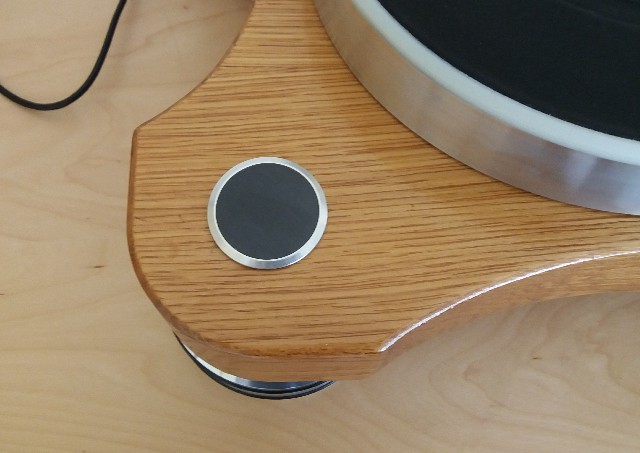

Μια τελευταία προσθήκη στο πλατό έγινε όταν έπεσα τυχαία πάνω σε αυτό το site: https://www.stockholmviews.com/wp/diy-lp-turntable-tachometer/
Μου άρεσε σαν ιδέα, τα υλικά υπήρχαν όλα και με λίγη δουλειά πρόσθεσα και το στροφόμετρο
στο παρακάτω βίντεο η περιστροφή γίνετε με το δάχτυλο μιας και δεν έχω καταλήξει σε μοτέρ
Μου άρεσε σαν ιδέα, τα υλικά υπήρχαν όλα και με λίγη δουλειά πρόσθεσα και το στροφόμετρο
στο παρακάτω βίντεο η περιστροφή γίνετε με το δάχτυλο μιας και δεν έχω καταλήξει σε μοτέρ
Την αντλία την έφτιαξα με την προϋπόθεση να δουλεύει συνέχεια και αυτός ήταν ο λόγος που με παίδεψε στην κατασκευή της. Μιας και είναι τοποθετημένη πάνω στον άξονα περιστροφής πρέπει να είναι εντελώς αθόρυβη.

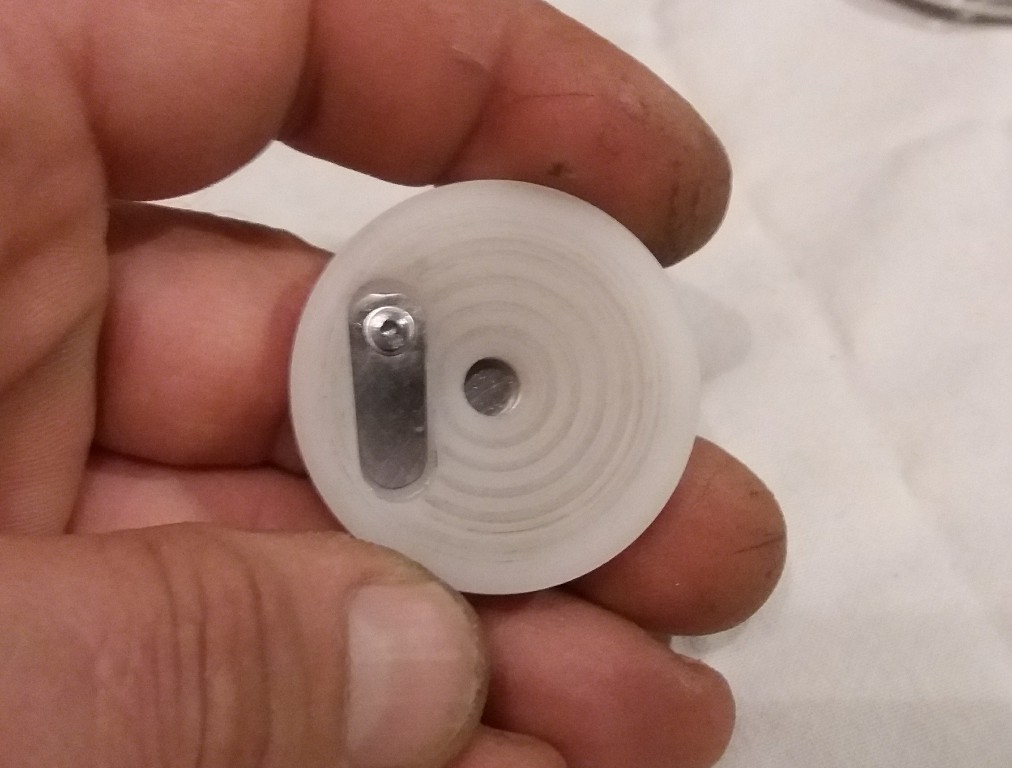

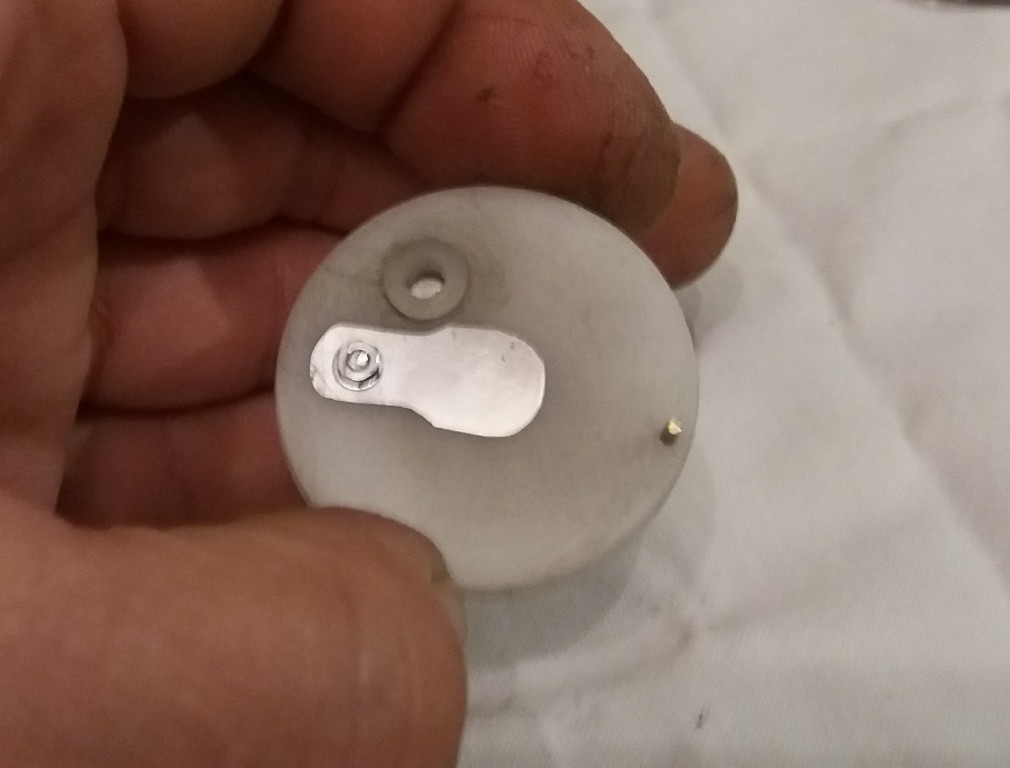

Αρχικά είχα βάλει μεταλλικά ελάσματα στις ανεπίστροφες βαλβίδες αλλά άκουγα "χτύπημα"κατά την λειτουργία.
Τα αντικατέστησα με λάστιχο πάχους 1mm αλλά το λάδι με τον καιρό το παραμόρφωνε με αποτέλεσμα να αχρηστεύονται οι βαλβίδες. Στην συνέχεια έβαλα φύλλο σιλικόνης στα 2mm πάχος και δυστυχώς ο θόρυβος
,ελάχιστος μεν, επέστρεψε. Το υλικό που μου έκανε δουλεία είναι η μίκα ( το μονωτικό που βάζουν ανάμεσα σε τρανζίστορ και ψήκτρα). Τέσσερις μήνες τώρα δουλεύει η αντλία χωρίς πρόβλημα και από θόρυβο "νέκρα".

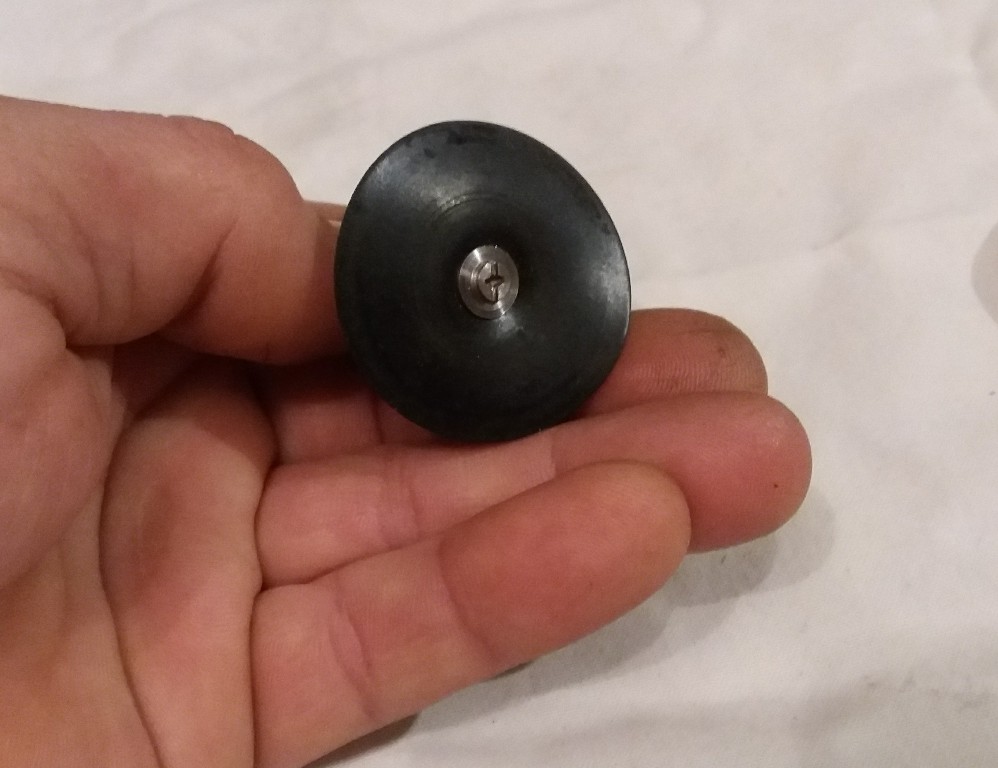

Έχουν γίνει και άλλες αλλαγές στον τρόπο λειτουργίας. Αντί να αλλάζω πολικότητα στο πηνίο τοποθέτησα ελατήριο στην κάτω πλευρά της μεμβράνης με αποτέλεσμα η επαναφορά (παροχή του λαδιού) να γίνετε με την εκτόνωση του ελατηρίου. Με την αλλαγή πολικότητας η μεμβράνη χτύπαγε στο άνω μέρος της αντλίας και ακουγότανε.
Όλα αυτά σου τα γράφω γιατί και εγώ δεν ξέρω τι έχω να περιμένω. Όπως ξέρεις κατά την ανάγνωση του δίσκου η βελόνα θα μεταφέρει τον παραμικρό θόρυβο στα ηχεία . Και μην ξεχνάμε ότι τον θόρυβο τον "κυνηγούσα" με το αφτί . Αν διαπιστώσω κάτι τέτοιο τότε η αντλία θα δουλεύει επιλεκτικά. Η ποιο απλή λύση είναι με διακόπτη on/off. Μπορώ επίσης να χρησιμοποιήσω και κάποιον αυτόματο κύκλο για την λειτουργία της. Μιας και η οδήγηση γίνετε με arduino με ένα αισθητήρα μπορώ να ενεργοποιώ την αντλία όταν ο βραχίονας δεν βρίσκεται σε θέση ανάγνωσης π.χ. στην βάση στήριξης για την αλλαγή δίσκου και σίγουρα για κάποια δευτερόλεπτα κατά το άνοιγμα του πικάπ.
wizzy
Music is our (Supernatural) friend!
- Μηνύματα
- 15.517
- Reaction score
- 22.611
Υπάρχει λόγος να λειτουργεί συνέχεια η αντλία αυτή;
Γνώμη μου είναι να υπάρχει μια σταθερή ροή λαδιού μεταξύ άξονα πηγαδιού.
wizzy
Music is our (Supernatural) friend!
- Μηνύματα
- 15.517
- Reaction score
- 22.611
Ναι, αυτό ρωτάω. Υπάρχει κάποιος λόγος που θέλεις να υπάρχει σταθερή ροή λαδιού μεταξύ άξονα και πηγαδιού; Αντιλαμβάνομαι την αιτία: μείωση ή/και εξάλειψη των τριβών. Η απορία μου έγκειται στο γεγονός οτι πικ απ του εμπορίου (τουλάχιστον όσα έχω υπόψη μου), δεν έχουν αντλία για να παρέχει σταθερή ροή λαδιού. Εσύ, γιατί το κάνεις;
Την κατασκευή δεν την ξεκίνησα προσπαθώντας να αντιγράψω μηχανήματα του εμπορίου ούτε να πρωτοτυπήσω λανσάροντας πατέντες. Αυτό που γνωρίζω σίγουρα είναι οτι οπουδήποτε υπάρχει τριβή η λίπανση μόνο καλό κάνει .Ναι, αυτό ρωτάω. Υπάρχει κάποιος λόγος που θέλεις να υπάρχει σταθερή ροή λαδιού μεταξύ άξονα και πηγαδιού; Αντιλαμβάνομαι την αιτία: μείωση ή/και εξάλειψη των τριβών. Η απορία μου έγκειται στο γεγονός οτι πικ απ του εμπορίου (τουλάχιστον όσα έχω υπόψη μου), δεν έχουν αντλία για να παρέχει σταθερή ροή λαδιού. Εσύ, γιατί το κάνεις;
- Μηνύματα
- 41.419
- Reaction score
- 83.677
συγχαρητήρια και από μένα
είσαι αστέρι
είσαι αστέρι
wizzy
Music is our (Supernatural) friend!
- Μηνύματα
- 15.517
- Reaction score
- 22.611
Δεν είπα - ούτε υπονόησα - ότι προσπαθείς να αντιγράψεις οποιοδήποτε μηχάνημα του εμπορίου. Απλώς, για παράδειγμα, σε άξονα και πηγάδι σε πικ απ Thorens, βάζεις 1-2 σταγόνες λάδι μια φορά κάθε χ χρόνια και τέλος. Δεν χρειάζεται συνεχής λίπανση ενώ εσύ έφτιαξες αντλία για να κάνει συνεχή λίπανση. Αυτό μου έκανε εντύπωση, μεταξύ άλλων, στην κατασκευή σου κι ήθελα να μάθω το λόγο.
Και πάλι, συγχαρητήρια.
